DEMONTAŻ-MONTAŻ : SILNIK WYCIERACZKI TYLNEJ SZYBY

DEMONTAŻ-MONTAŻ : SILNIK WYCIERACZKI TYLNEJ SZYBY

DEMONTAŻ-MONTAŻ : SILNIK WYCIERACZKI TYLNEJ SZYBY

DEMONTAŻ-MONTAŻ : SILNIK WYCIERACZKI TYLNEJ SZYBY

1. Demontaż

1. Demontaż

1. Demontaż

1. Demontaż

Otworzyć tylne drzwi .

Zdemontować wykładzinę pokrywy bagażnika

Zdemontować wykładzinę pokrywy bagażnika

Zdemontować wykładzinę pokrywy bagażnika

Zdemontować wykładzinę pokrywy bagażnika

.

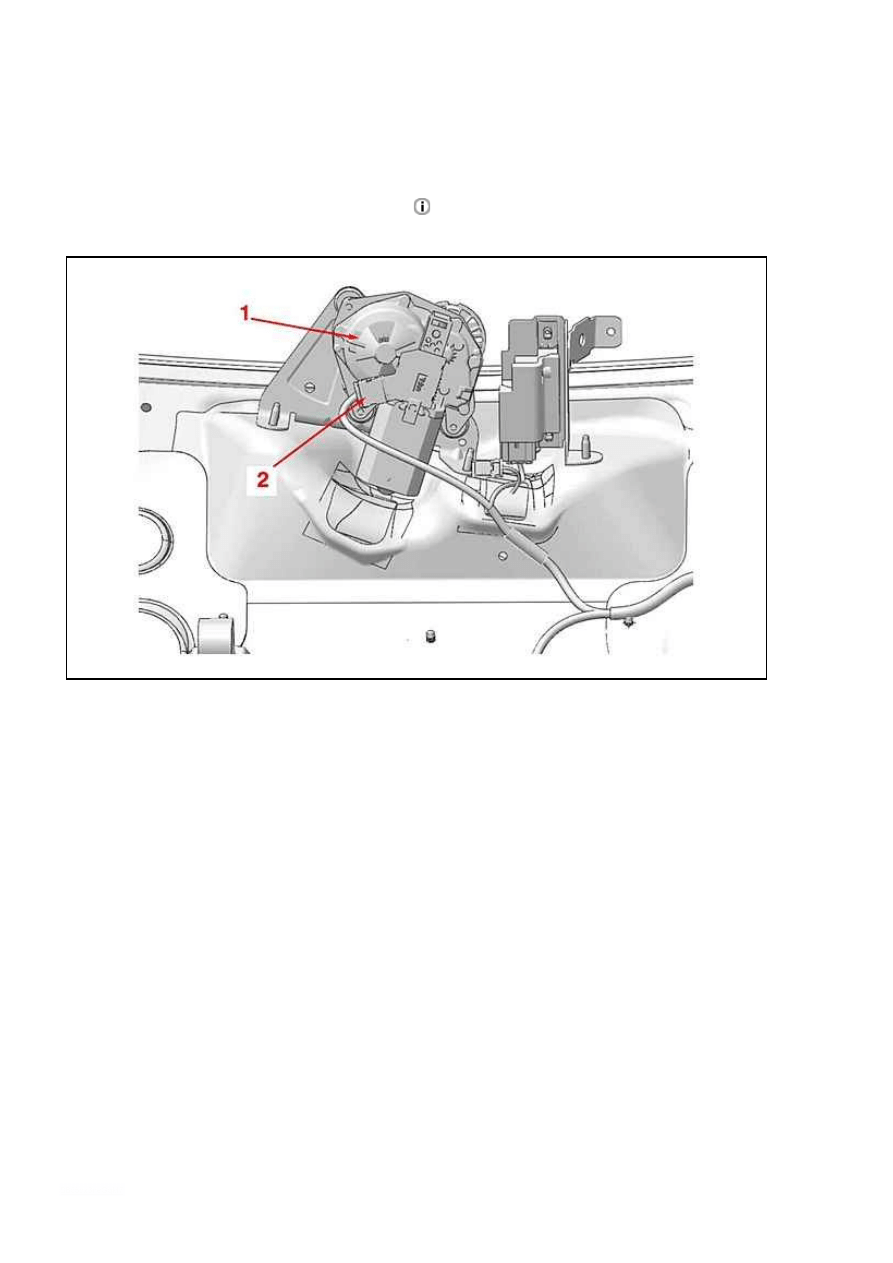

Rysunek : C5DK03ED

Zdemontować silnik wycieraczki tylnej szyby (1).

Wypiąć złącze (2).

407 - C5DG18F1 - Demontaż-montaż : Silnik wycieraczki tylnej szyby

http://127.0.0.1:6090/affiche.do?ref=C5DG18F1&refaff=C5DG18F1&...

1 z 4

2015-03-28 08:31

background image

Rysunek : C5DK03FD

Zdemontować mocowania (3).

Uwolnić : Silnik (1) wraz ze wspornikiem .

2. Montaż

2. Montaż

2. Montaż

2. Montaż

Zamontować silnik wycieraczki tylnej szyby (1) : Bez dokręcania mocowań (3).

Rysunek : C5DK03GD

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Upewnić się, czy silnik jest wyłączony (Pozycja "stop" na przełączniku ) .

Przestrzegając położenia otworu (A) : Zamontować rolkę (4) (Silnik wycieraczki tylnej szyby) .

Włożyć nakrętkę (5) nie blokując jej.

407 - C5DG18F1 - Demontaż-montaż : Silnik wycieraczki tylnej szyby

http://127.0.0.1:6090/affiche.do?ref=C5DG18F1&refaff=C5DG18F1&...

2 z 4

2015-03-28 08:31

background image

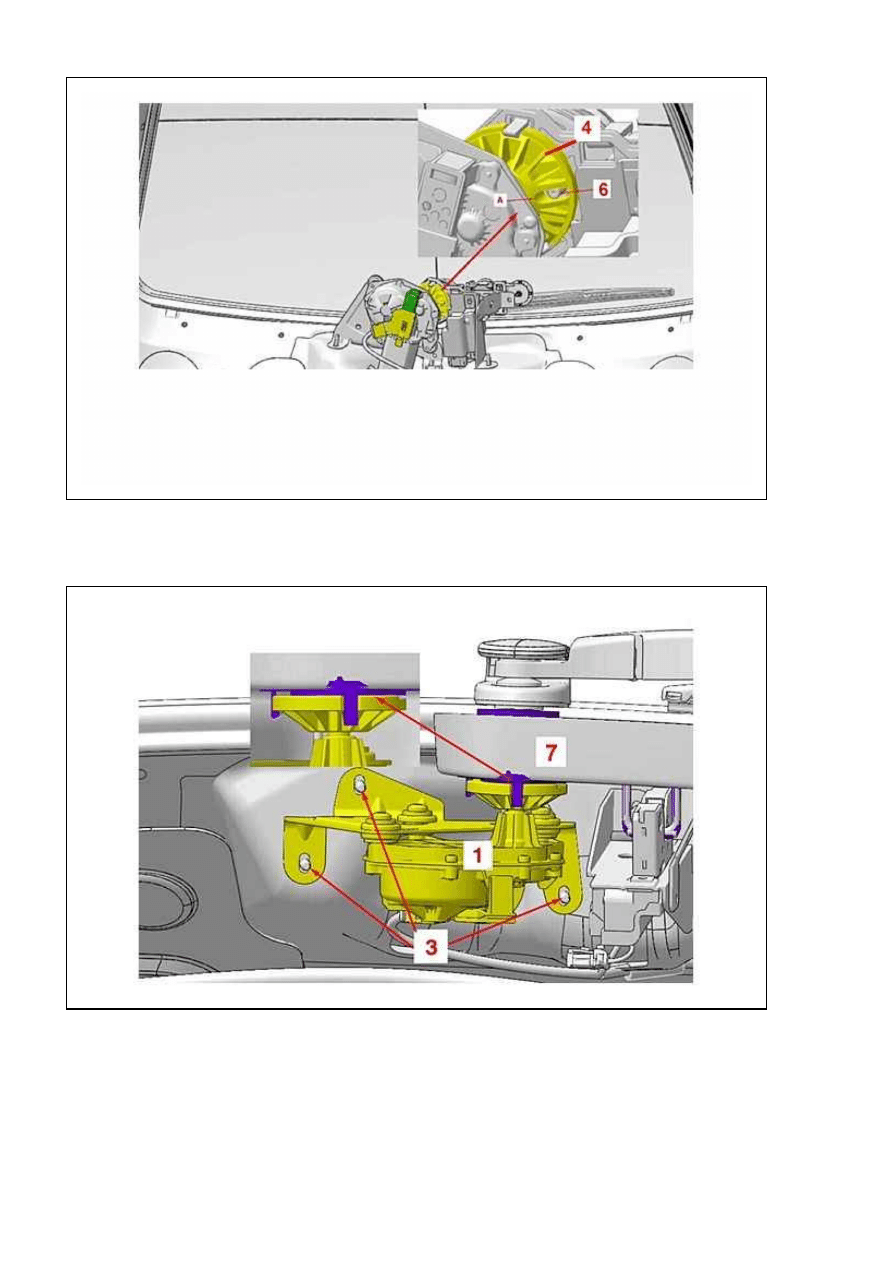

Rysunek : C5DK03HD

Zamknąć szybę uważając, aby prawidłowo umieścić wskaźnik (6) w otworze (A) rolki (4).

Rysunek : C5DK03JD

Za pomocą silnika (1) : Wyregulować luz i podparcie między silnikiem wycieraczki (1) i łożyskiem wycieraczki tylnej szyby

(7).

Dokręcić : mocowania (3).

Określić położenie rolki (4).

Otworzyć tylne drzwi .

Dokręcić : Nakrętka (5).

Sprawdzić działanie wycieraczek.

Zdemontować : Rolka (4).

Wykonywać czynności w kolejności odwrotnej do demontażu.

407 - C5DG18F1 - Demontaż-montaż : Silnik wycieraczki tylnej szyby

http://127.0.0.1:6090/affiche.do?ref=C5DG18F1&refaff=C5DG18F1&...

3 z 4

2015-03-28 08:31

background image

Sprawdzić działanie poszczególnych urządzeń.

407 - C5DG18F1 - Demontaż-montaż : Silnik wycieraczki tylnej szyby

http://127.0.0.1:6090/affiche.do?ref=C5DG18F1&refaff=C5DG18F1&...

4 z 4

2015-03-28 08:31
