D

D

D

DEMONTA

EMONTA

EMONTA

EMONTAŻŻŻŻ----MONTA

MONTA

MONTA

MONTAŻ

Ż

Ż

Ż : : : : SILNIK WYCIERACZKI TYLNEJ SZYBY

SILNIK WYCIERACZKI TYLNEJ SZYBY

SILNIK WYCIERACZKI TYLNEJ SZYBY

SILNIK WYCIERACZKI TYLNEJ SZYBY

KOMBI 5DRZW

1111. Demonta

. Demonta

. Demonta

. Demontażżżż

Otworzyć tylne drzwi .

ZZZZdemontowa

demontowa

demontowa

demontować

ć

ć

ć wyk

wyk

wyk

wykłłłładzin

adzin

adzin

adzinę

ę

ę

ę pokrywy baga

pokrywy baga

pokrywy baga

pokrywy bagażżżżnika

nika

nika

nika

 .

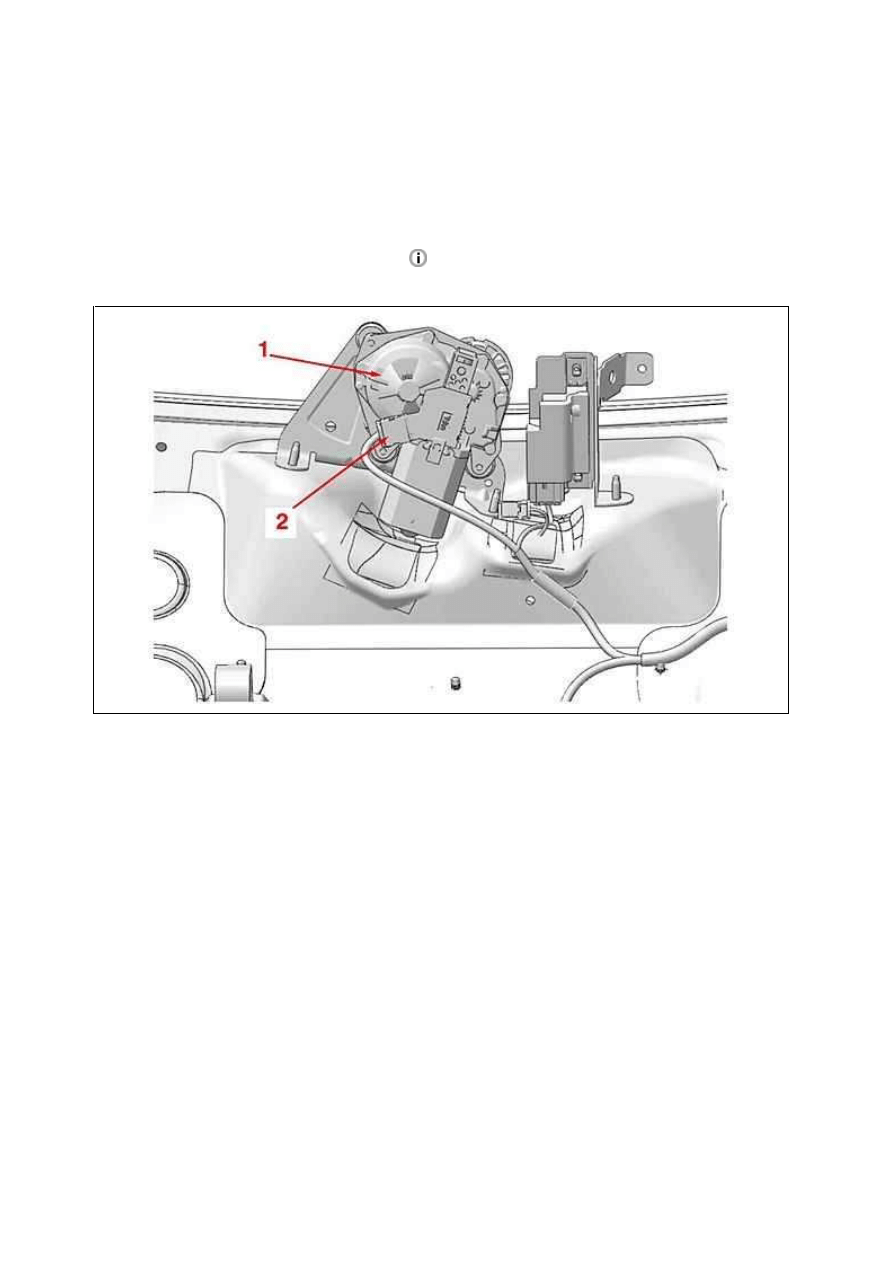

Zdemontować silnik wycieraczki tylnej szyby (1).

Wypiąć złącze (2).

Rysunek : C5DK03ED

Strona 1 z 4

407 - C5DG18F1 - Demontaż-montaż : Silnik wycieraczki tylnej szyby

2013-05-26

http://192.168.1.176:6090/affiche.do?ref=C5DG18F1&refaff=C5DG18F1&typeDoc=...

background image

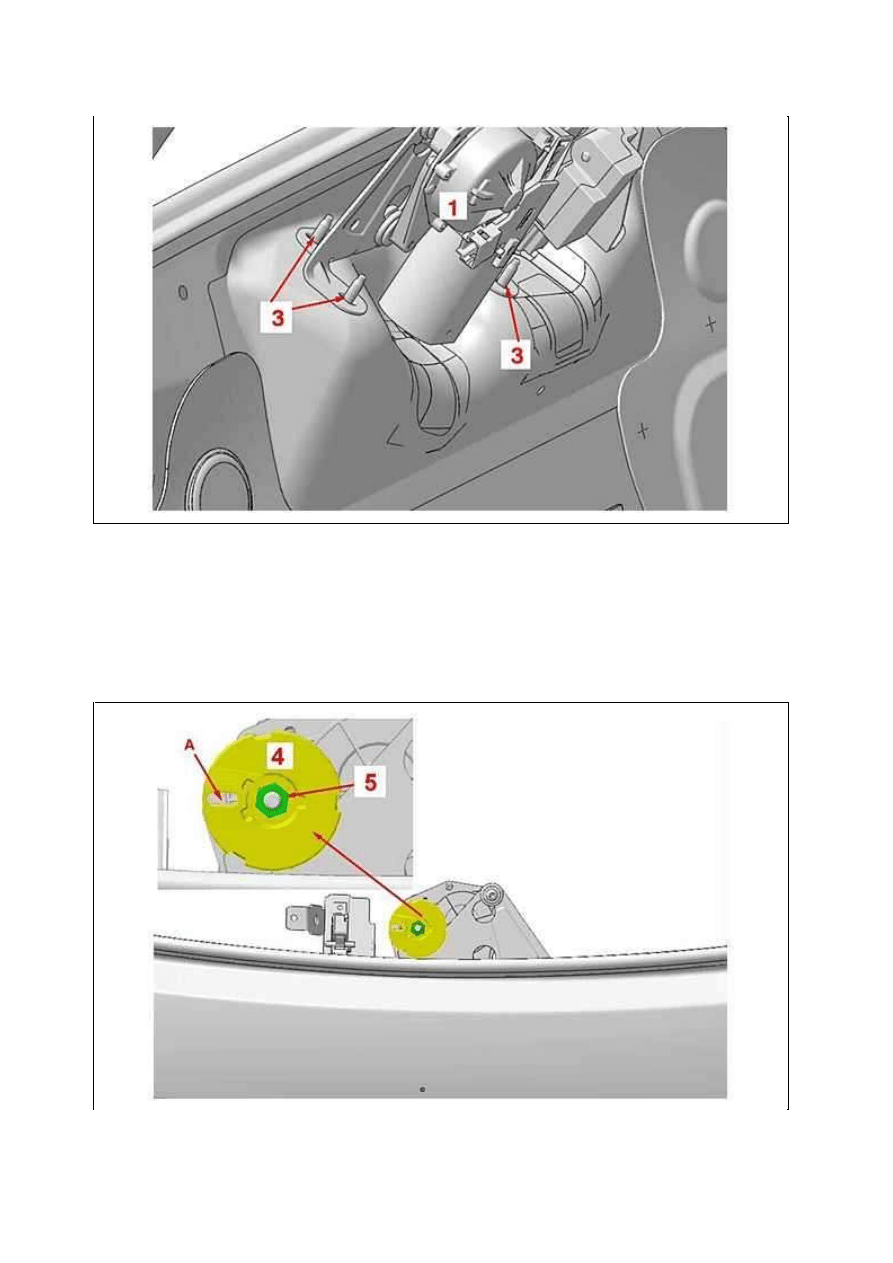

Zdemontować mocowania (3).

Uwolnić : Silnik (1) wraz ze wspornikiem .

2. Monta

2. Monta

2. Monta

2. Montażżżż

Zamontować silnik wycieraczki tylnej szyby (1) : Bez dokręcania mocowań (3).

Rysunek : C5DK03FD

Rysunek : C5DK03GD

Strona 2 z 4

407 - C5DG18F1 - Demontaż-montaż : Silnik wycieraczki tylnej szyby

2013-05-26

http://192.168.1.176:6090/affiche.do?ref=C5DG18F1&refaff=C5DG18F1&typeDoc=...

background image

PILNE

PILNE

PILNE

PILNE : Upewnić się, czy silnik jest wyłączony (Pozycja "stop" na przełączniku ) .

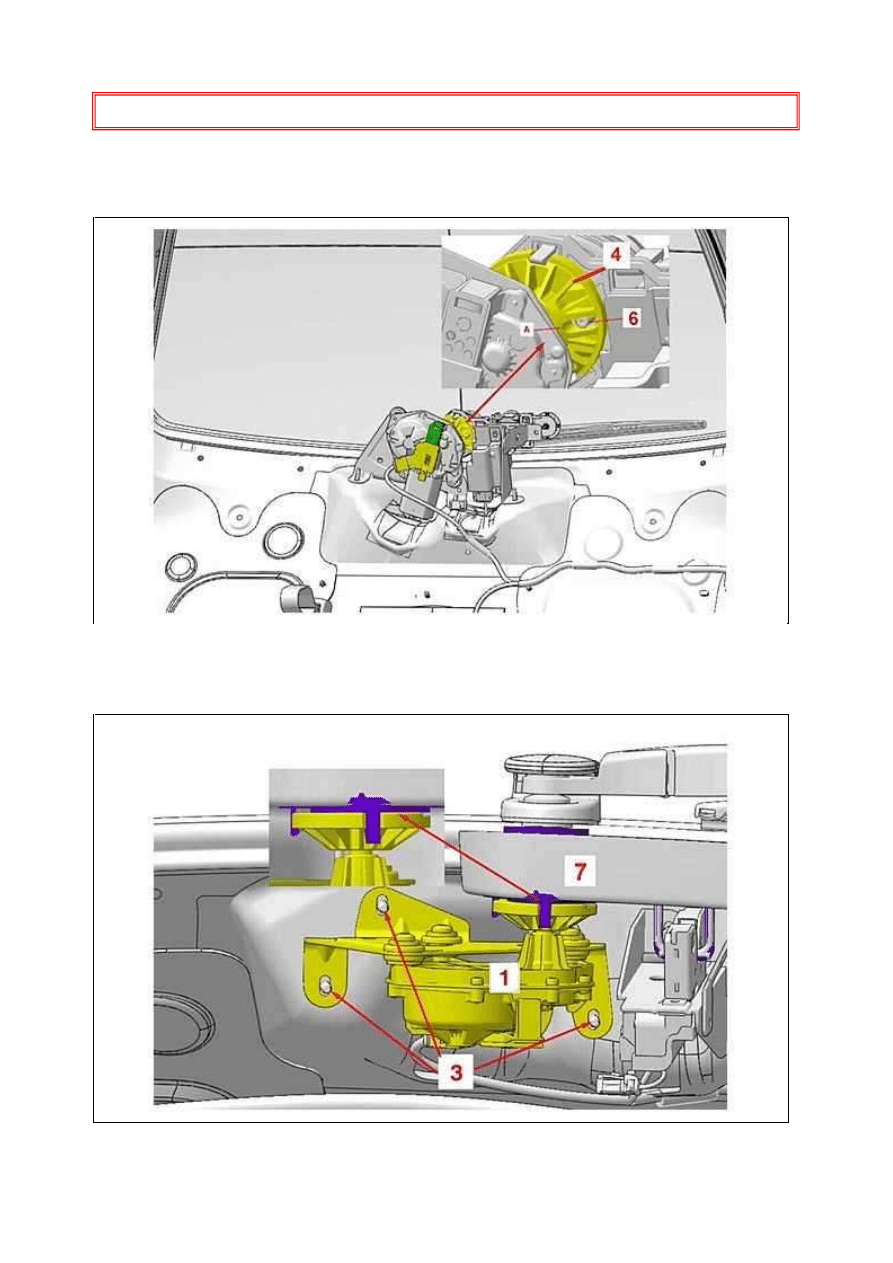

Przestrzegając położenia otworu (A) : Zamontować rolkę (4) (Silnik wycieraczki tylnej szyby) .

Włożyć nakrętkę (5) nie blokując jej.

Zamknąć szybę uważając, aby prawidłowo umieścić wskaźnik (6) w otworze (A) rolki (4).

Rysunek : C5DK03HD

Rysunek : C5DK03JD

Strona 3 z 4

407 - C5DG18F1 - Demontaż-montaż : Silnik wycieraczki tylnej szyby

2013-05-26

http://192.168.1.176:6090/affiche.do?ref=C5DG18F1&refaff=C5DG18F1&typeDoc=...

background image

Za pomocą silnika (1) : Wyregulować luz i podparcie między silnikiem wycieraczki (1) i łożyskiem

wycieraczki tylnej szyby (7).

Dokręcić : mocowania (3).

Określić położenie rolki (4).

Otworzyć tylne drzwi .

Dokręcić : Nakrętka (5).

Sprawdzić działanie wycieraczek.

Zdemontować : Rolka (4).

Wykonywać czynności w kolejności odwrotnej do demontażu.

Sprawdzić działanie :

z

Otwieranie

z

Zamykanie

z

Blokada zamków

z

Wycieraczka szyby

z

Spryskiwacze
