WYMIANA : OSŁONY MIESZKOWE PÓŁOSI NAPĘDOWYCH

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

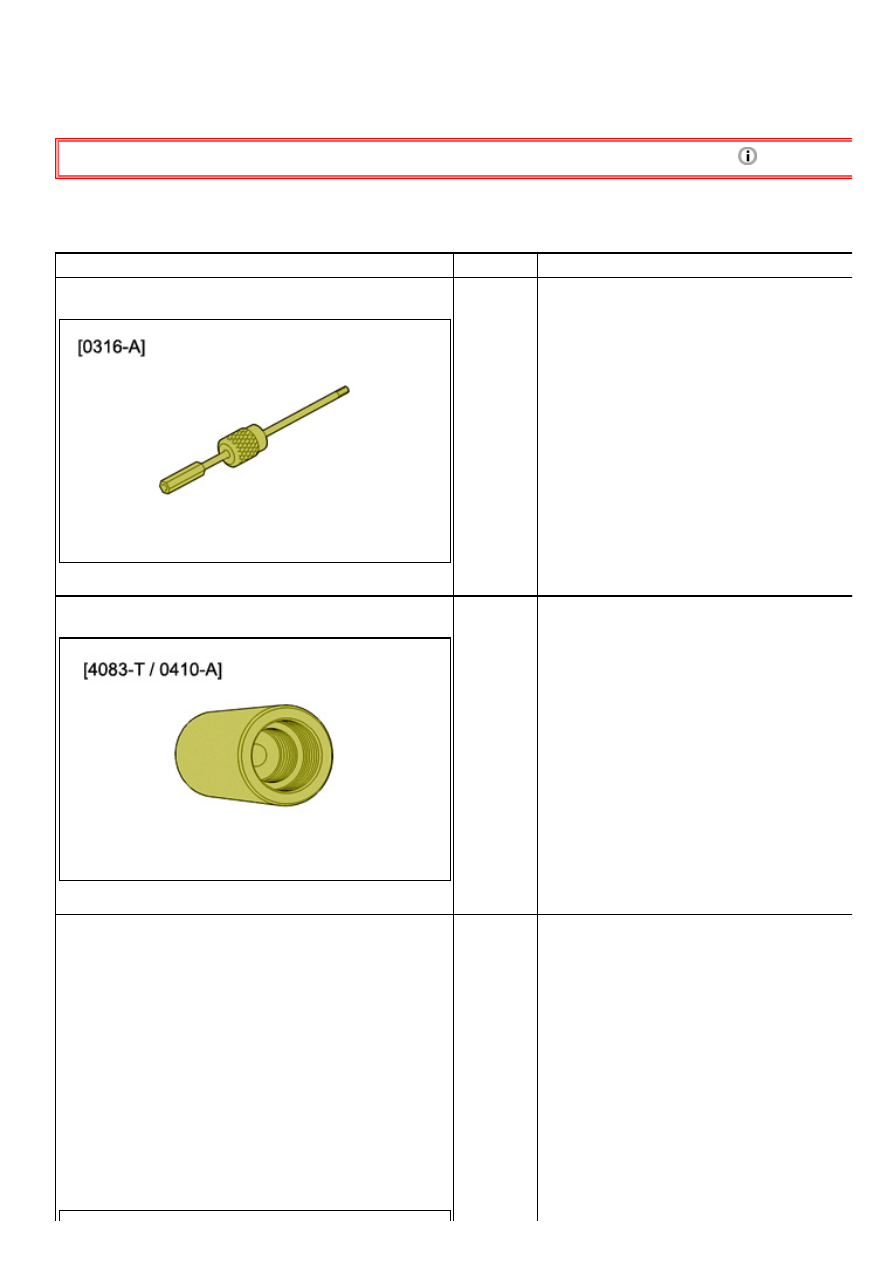

1. Przyrządy

przyrząd

Oznaczenie Oznaczenie

Rysunek : E5AB0NET

[0316-A]

ściągacz bezwładnościowy

Rysunek : E5AB0IBT

[4083-T]
[0410-A]

Tuleja gwintowana do sciagania zwrotnicy

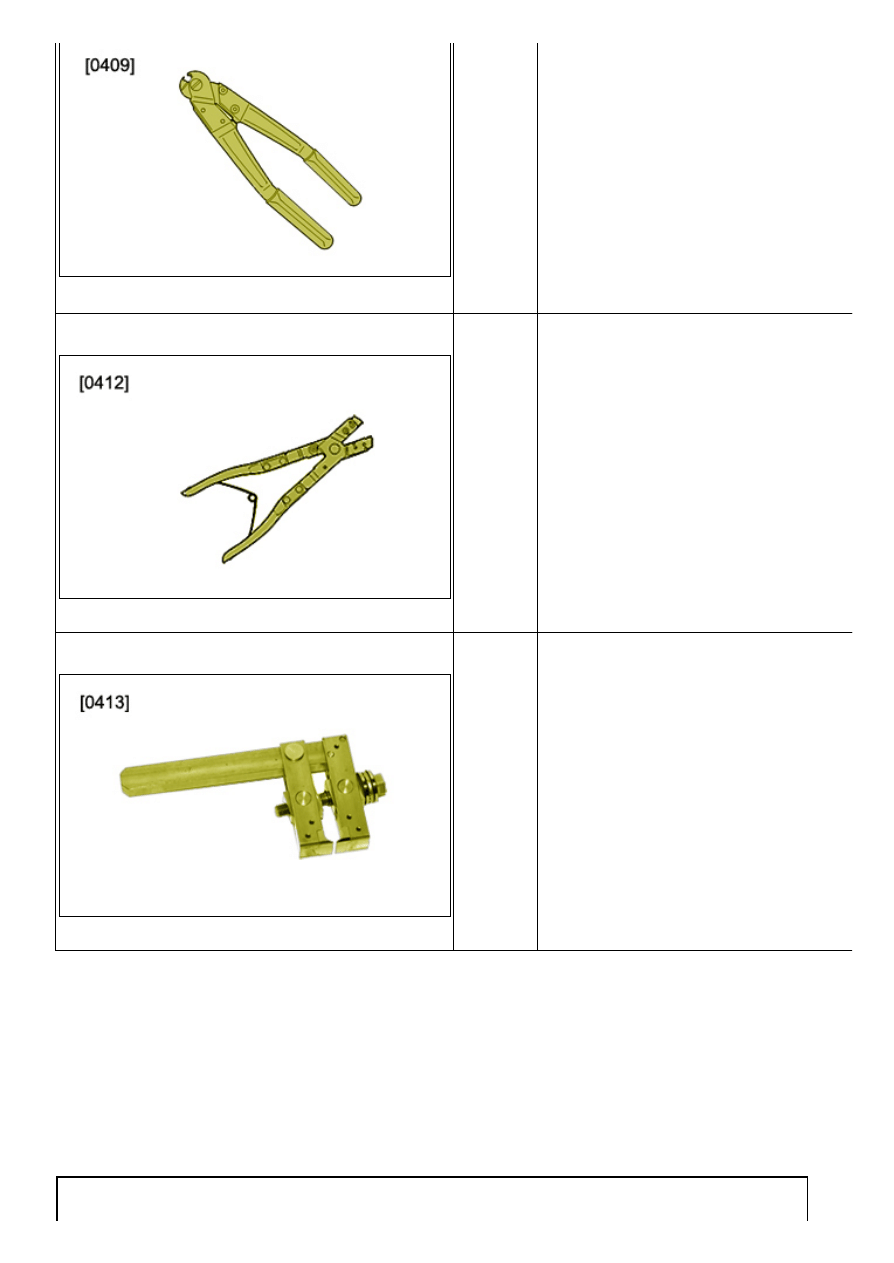

[0409]

Szczypce do montażu opasek mieszków półosi

Rysunek : E5AB0ICT

Rysunek : E5AH00BT

[0412]

szczypce do opasek OETIKER

Rysunek : E5AH00CT

[0413]

Szczypce do opasek oczkowych

2. Identyfikacja

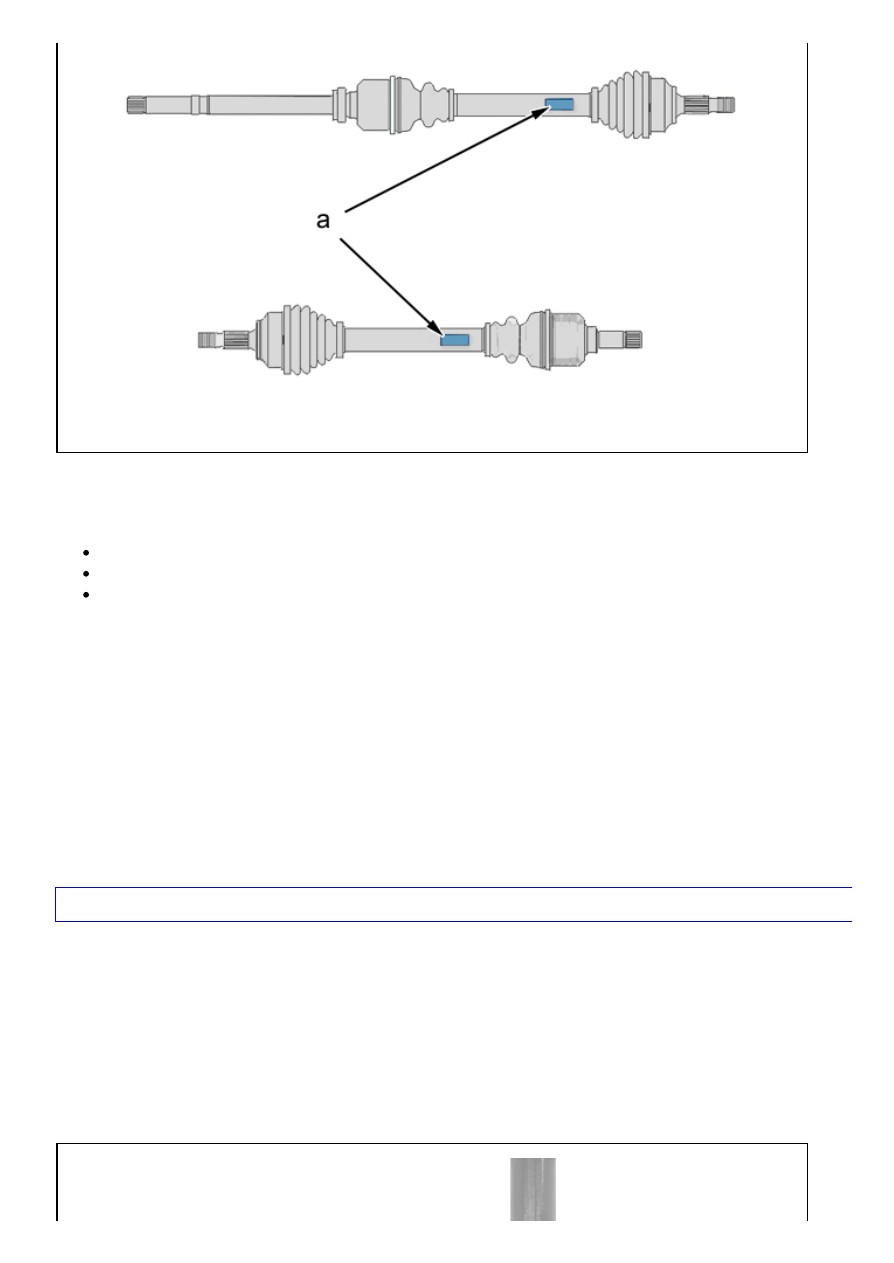

Rysunek : B2FH00SD

Półośki są identyfikowane przez naklejki przyklejone na wałku (w "a"), zawierające : Oznaczenie dostawcy.
Lista dostawców :

GKN
PSA
NTN

3. Operacje wstępne

UWAGA : Wieńce układu ABS zostają usunięte (ich funkcję przejmują łożyska przedniego koła).

Zdemontować półosie.
Zamocować półoś w imadle, wyposażonym w uchwyty szczękowe.

UWAGA : Przed demontażem : Zaznaczyć pozycje osłon mieszkowych półosi.

4. Wymiana : Osłona mieszkowa od strony koła

UWAGA : Systematycznie wymieniać zdemontowane opaski i pierścienie zabezpieczające.

4.1. Półosie napędowe PSA i NTN

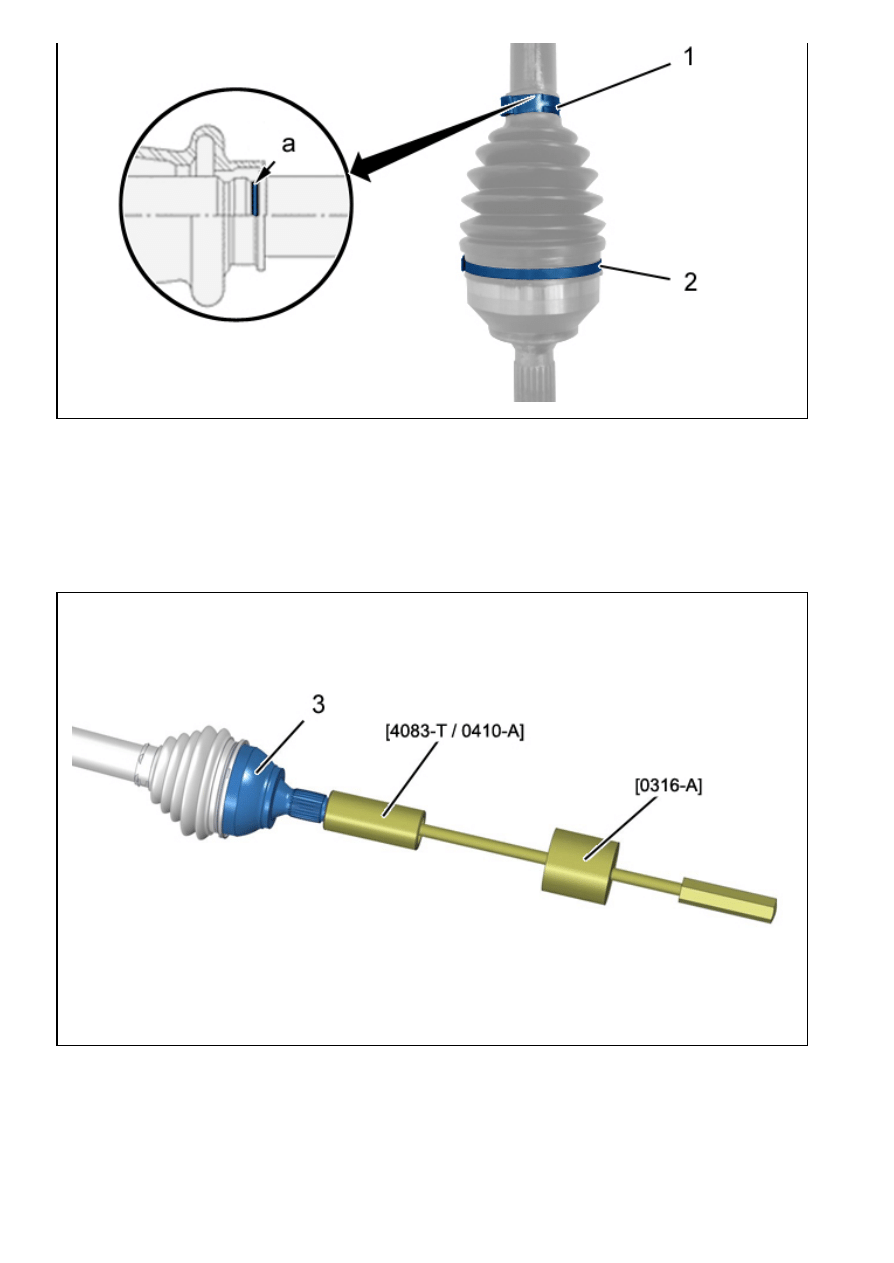

Rysunek : B2FH002D

Zdemontować opaski (1) i (2) ; Za pomocą piłki do metalu.

UWAGA : Na półosiach napędowych nie mających kanałków ustalających, oznaczyć położenie osłon mieszkowych
w miejscu "a".

Rysunek : B2FH02QD

Zdemontować czaszę (3) ; Przy pomocy przyrządów [0316-A], [4083-T / 0410-A].

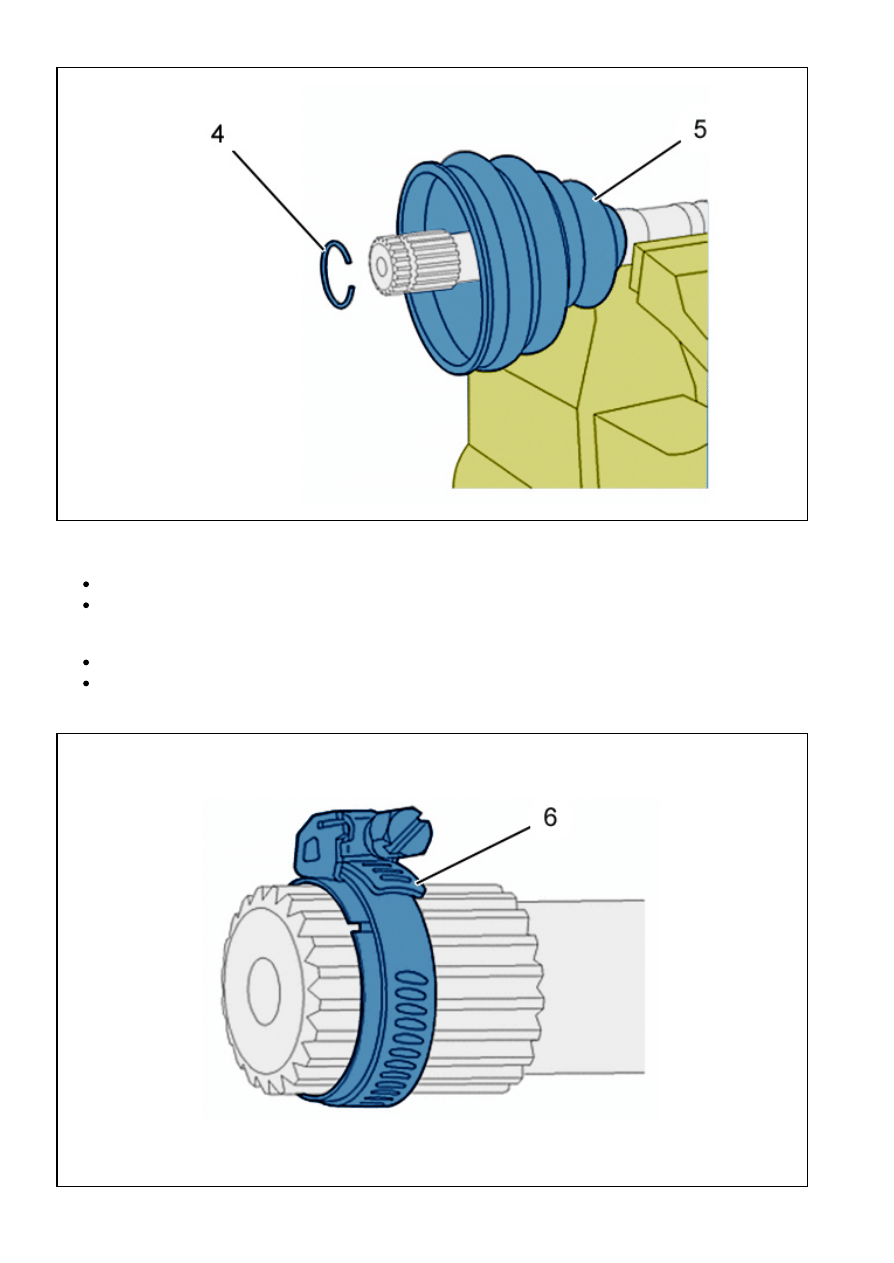

Rysunek : B2FH004D

Zdemontować :

Sprężynujący pierścień ustalający (4)
Mieszek półosi (5)

Zamontować :

Mieszek półosi (5) (nowy)
Sprężynujący pierścień ustalający (4) (nowy)

Rysunek : B2FH005D

Zamontować opaskę (6) na pierścieniu osadczym aby ułatwić osadzenie czaszy (3).

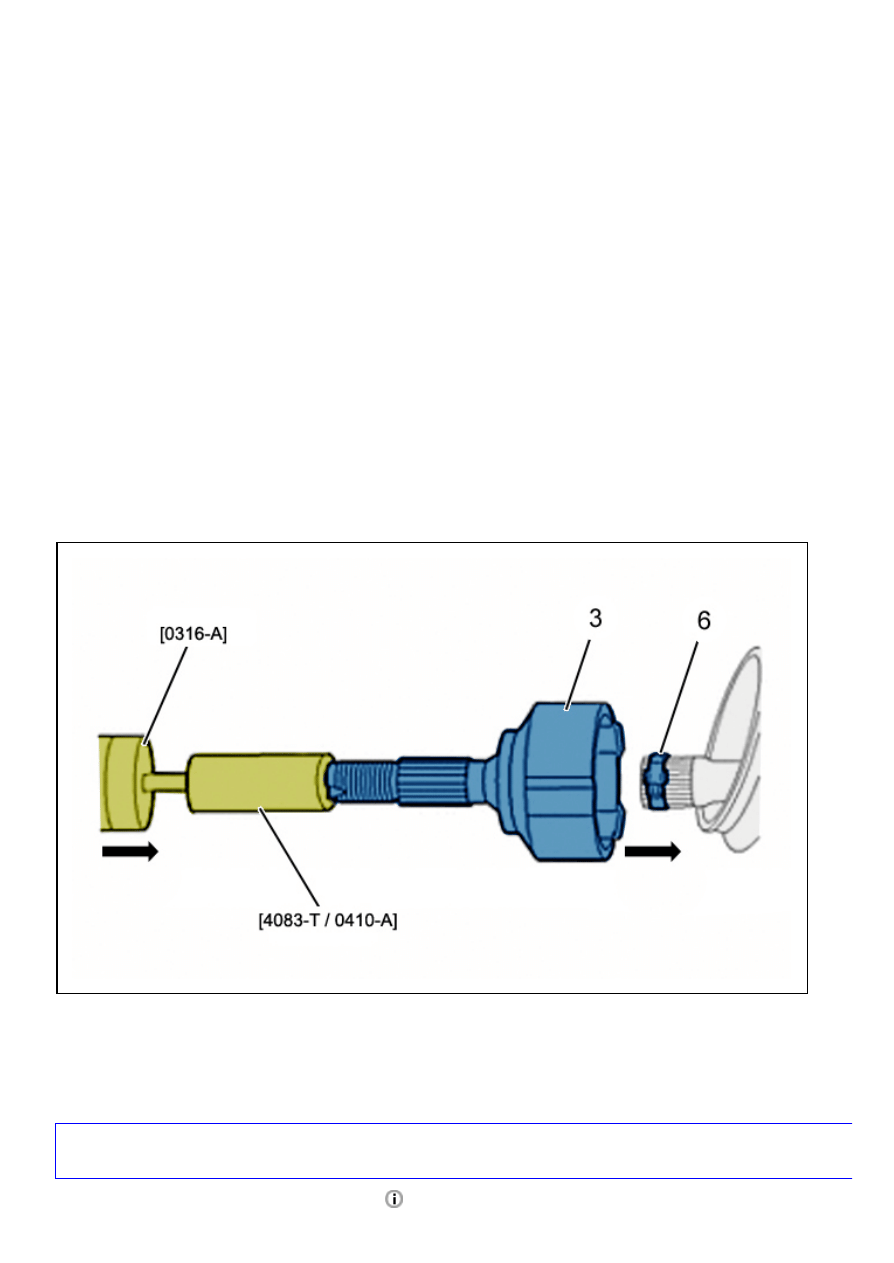

Rysunek : B2FH02RD

Zamontować czaszę (3) na wałku ; Przy pomocy przyrządów [0316-A], [4083-T / 0410-A].
Zdemontować obejmę (6).
Napełnić mieszek całym smarem znajdującym się w zestawie naprawczym.
Zamontować osłonę mieszkową (5) na czaszy (3).

UWAGA : Przestrzegać ustawienia osłony mieszkowej na wałku, stopka mieszka w rowku "a" wałka albo na znaku
wykonanym podczas demontażu.

Zamontować i dokręcić opaski (1) i (2)

.

4.2. Naped GKN

UWAGA : Czasza półosi napędowej od strony koła nie jest demontowalna ; Wymiana osłony mieszkowej półosi
napędowej od strony koła wymaga demontażu osłony mieszkowej od strony skrzyni biegów.

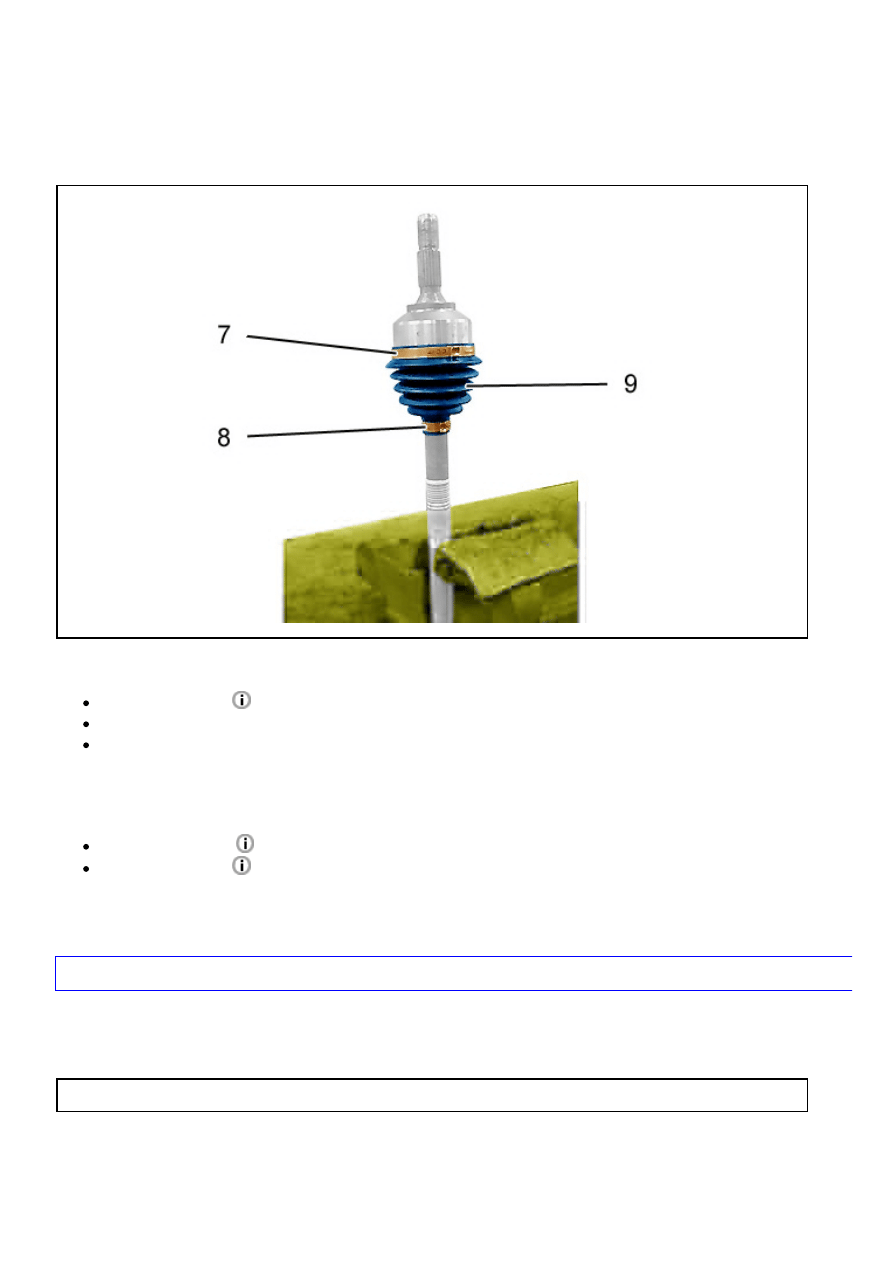

Rysunek : B2FH00QD

Zdemontować :

Mieszek półosi

(strona skrzynki biegów)

opaski (7), (8)
Mieszek półosi (9)

Zamontować mieszek półosi (9) na półosi.
Napełnić mieszek całym smarem znajdującym się w zestawie naprawczym.
Zamontować :

Opaski (7) i (8)

Mieszek półosi

(strona skrzynki biegów)

5. Wymiana : Osłona mieszkowa od strony skrzynki biegów

UWAGA : Systematycznie wymieniać zdemontowane opaski i pierścienie zabezpieczające.

5.1. Półosie napędowe GKN i NTN

Rysunek : B2FH011D

Zdemontować opaski (10), (13).
Odsunąć mieszek (11) półosi napędowej .
Zdemontować pionowo obudowę krzyżaka (12).
Usunąć maksimum smaru z wnętrza mieszka .

Rysunek : B2FH012D

Usunąć nadmiar smaru w osłonie i na krzyżaku.
Zdemontować pierścienie osadcze (14).

Rysunek : B2FH013D

Zdemontować trójnóg (15) ; Przy pomocy młotka i wybijaka.
Zdemontować mieszek (11) półosi napędowej .
Zamontować mieszek półosi (11) na półosi (nowy).
Zamontować :

Trójnóg (15)
Sprężynujący pierścień zabezpieczający (14)

Napełnić mieszek całym smarem znajdującym się w zestawie naprawczym.
Zamontować :

Obudowa krzyżaka (12)

Opaski (10) i (13)

5.2. Naped PSA

UWAGA : Ponieważ krzyżaka po stronie skrzyni biegów nie demontuje się, wymiana mieszka możliwa jest dopiero
po zdemontowaniu uszczelki po stronie koła.

Rysunek : B2FH011D

Zdemontować :

Mieszek półosi (/)

(strona koła)

opaski (10), (13)
Obudowa krzyżaka (12)
Mieszek półosi (11)

Usunąć maksymalną ilość smaru z przegubu osi napędowej ; Nie używać rozpuszczalnika.
Zamontować nowy mieszek (11) na półosi.
Rozprowadzić smar pomiędzy osłoną mieszkową i przegubem trójramiennym.
Zamontować :

Obudowa krzyżaka (12)

opaski (10), (13)

Mieszek półosi

(strona koła)

6. Opaski zaciskowe

Rysunek : B2FH015D

Ustawić mieszek (18) półosi napędowej (Stosować się do znaków wykonanych w czasie demontażu).
Zamontować nowe opaski (16) i (17) ; Przy pomocy specjalnego narzędzia (W zależności od opasek) :

Opaski (obejmy) CLIC ; Za pomocą narzędzia [0409]
Opaski (obejmy) OETIKER ; Za pomocą narzędzia [0412]

Rysunek : B2FH00BD

Dokręcić opaski oczkowe ; Za pomocą narzędzi [0413] lub [0409].

Rysunek : B2FH00CD

Zacisnąć opaski : Aż do styku "A" = 0 mm.

Rysunek : B2FH00DD

Po zaciśnięciu : Sprawdzić odstęp "B" = 0,5 do 1 mm.

7. Uzupełniająca operacja

Zamontować półosie napędowe.
