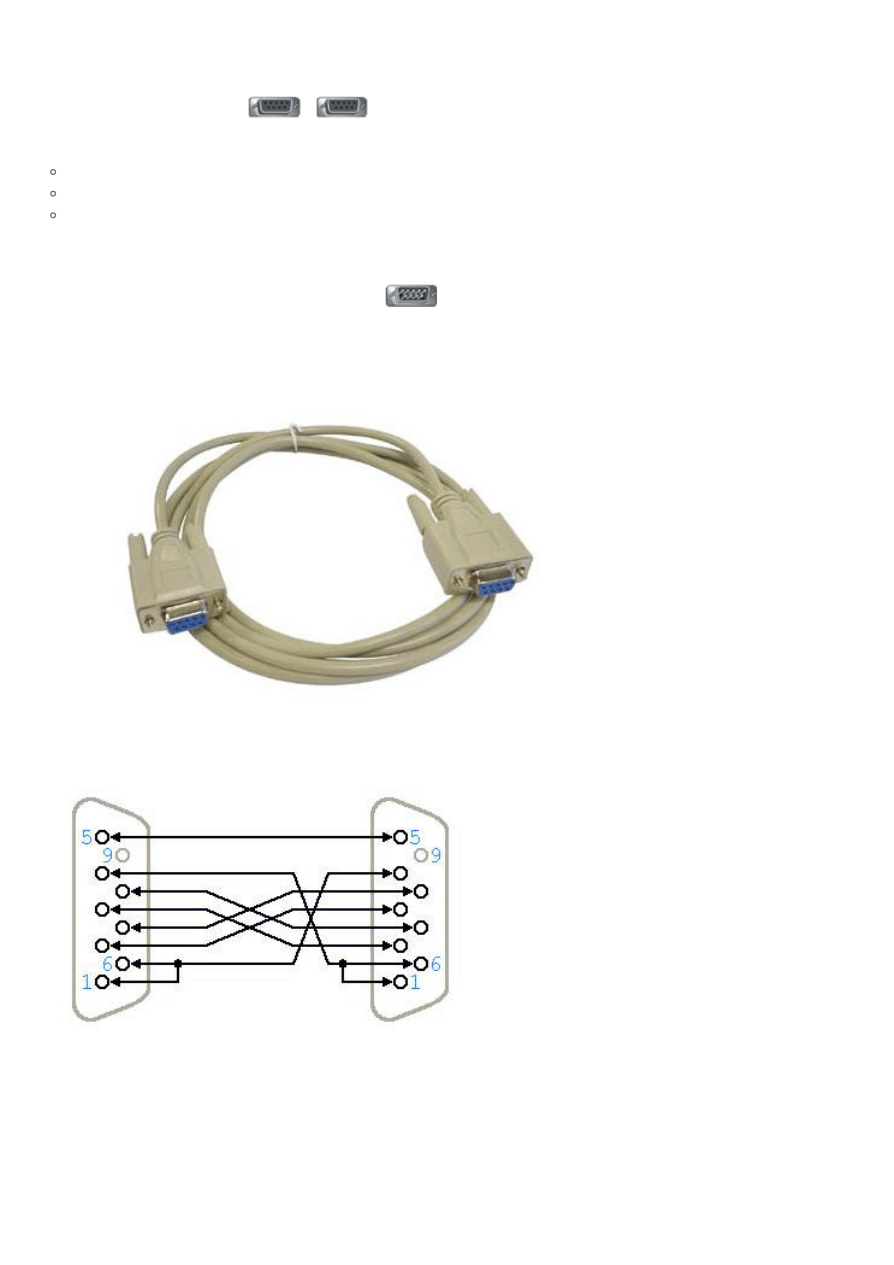

Jaki jest schemat kabla Rs232 Null‐Modem?
Do połączenia odbiorników Ferguson z komputerem potrzebny jest kabel Rs232 Null‐Modem.

Jest to kabel żeńsko‐żeński

 ‐

 z przeplotem, służący do komunikacji dwóch urządzeń cyfrowych.

Urządzeniami takimi mogą być np.

komputer klasy PC i cyfrowy tuner satelitarny,
dwa komputery klasy PC,
urządzenie sieciowe takie jak modem/router/switch i komputer klasy PC.

Kabel nadaje się do komunikacji pomiędzy wszystkimi urządzeniami posiadającymi jako port wejścia/wyjścia

złącze DB9M, tak zwane gniazdo RS232 męskie

.

Gotowy kabel można kupić w cenie około 10 zł lub wykonać samodzielnie.

Z obu stron stosowane są wtyczki żeńskie DB‐9

Poszczególne piny powinny być połączone zgodnie ze schematem.
