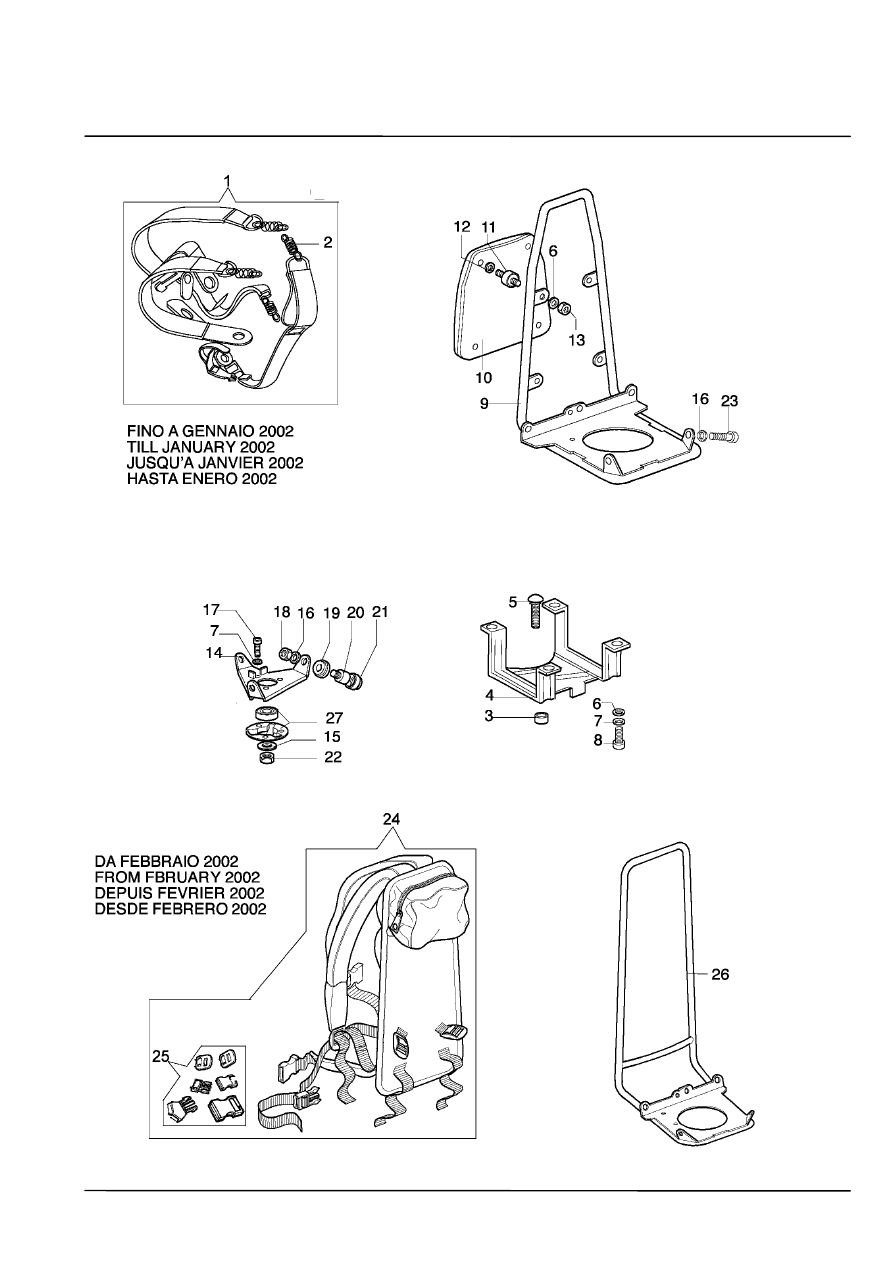

Illustration

Chassis

446 BP

1

11-2007

Illustration

Chassis


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

2

11-2007

1

1

4100418A

Keilriemen

2

1

4100146A

Feder

3

1

4165023

Distanzstuck

4

1

4193004

Halter

5

1

3910023

Schraube

6

3

3916005

Scheibe

7

6

3819006

Scheibe

8

3

3801011

Schraube

9

1

4193002

Rahmen

10

1

4100333

Lager

11

4

3058012

Stossdaempfer

12

4

3918005

Scheibe

13

4

3912005

Mutter

14

1

4193003

Halter

15

2

3916010

Scheibe M10

16

3

3819010

Scheibe

17

3

3801008

Schraube

18

3

034000013

Mutter

19

3

4193030

Buchse

20

3

3058011

Stossdaempfer

21

3

4193029

Buchse

22

1

3914014

Mutter

23

2

3806031

Schraube

24

1

62020030

Keilriemen

25

1

62022030

Schieber kit

26

1

62020031

Rahmen

27

1

4095138A

Deckel

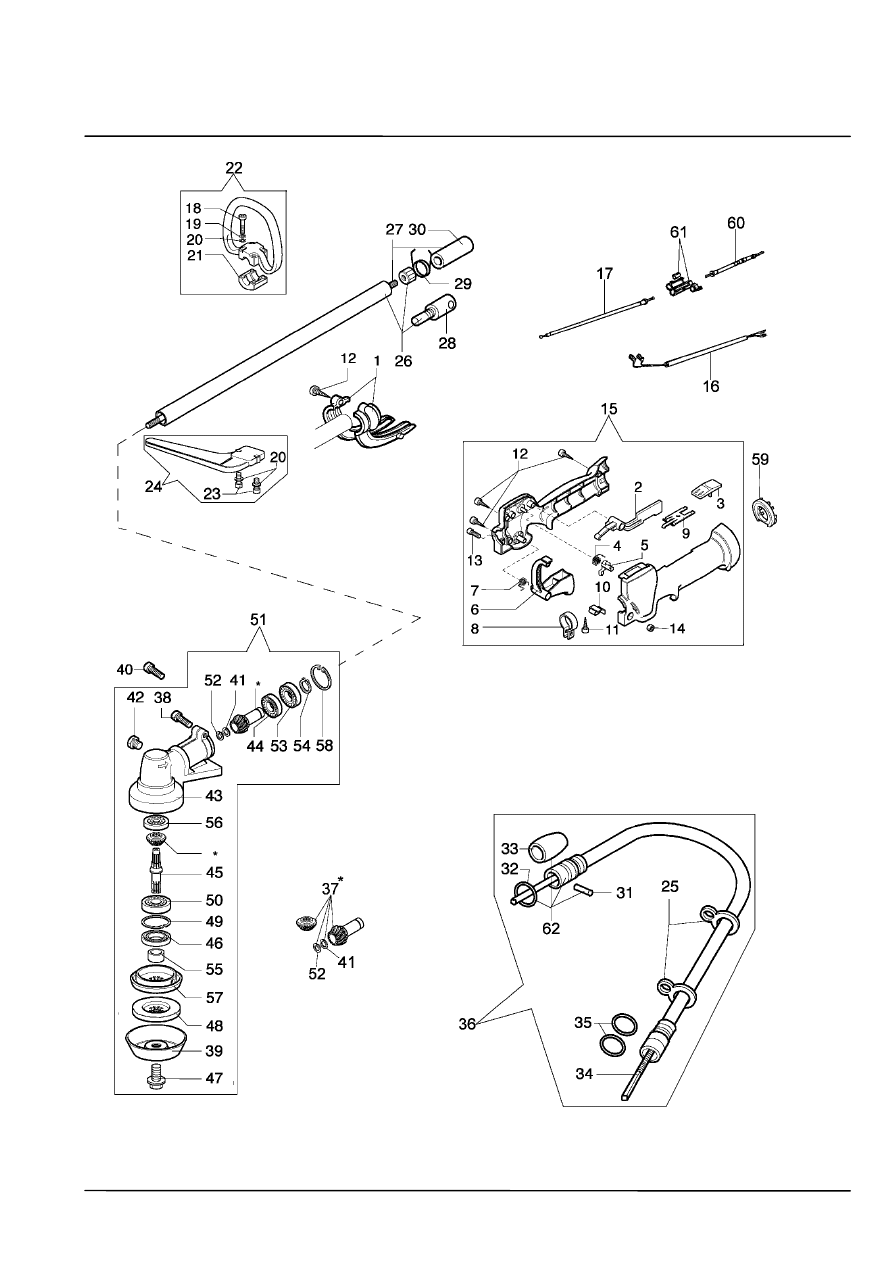

Illustration

Getriebe

446 BP

3

11-2007

Illustration

Getriebe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

4

11-2007

1

1

62012009

Schultz

2

1

61040050A

Hebel

3

1

61040051

Kombischieber

4

1

61040057

Feder

5

1

61040052

Klinke

6

1

61040049

Gashebel

7

1

61040056

Feder

8

1

61040055

Schelle

9

1

61040053

Platte

10

1

61040054

Platte

11

1

3960061

Schraube

12

3

3960067

Schraube

13

1

3801011

Schraube

14

1

3914003

Mutter

15

1

61042021A

Handgriff

16

1

4100466A

Kabel

17

1

62010010A

Gaskabel

18

4

3801017R

Schraube

19

6

3819006

Scheibe

20

4

3918010

Scheibe

21

1

61040061

Kragen

22

1

61042039

Handgriff

23

2

3801015

Schraube

24

1

61042026

Schultz

25

1

62020012

Befestigung kabel

26

1

4193079

Rohr Ø28

27

1

4193053R

Welle

28

1

4193080

Verlaengerung

29

1

4193078

Feder

30

1

4137038

Dichtung

31

1

3022010

Stift

32

1

3049009

O-ring

33

1

4197062

Schultz

34

1

4137005DR

Flexibel welle

35

2

3049008

O-ring

36

1

4197018ER

Flexible welle

37

1

61040133

Kegelradantrieb

38

1

3901016

Schraube

39

1

4100456R

Schultz

40

1

3901008

Schraube

41

1

4138311A

Ring

42

1

61040071R

Stopfen

43

1

61040144

Getriebe gehause

44

1

3034010

Lager

45

1

61040106A

Stift

46

1

3050018

Kobelnring

47

1

61040074AR

Schraube

48

1

4179089R

Flansch

49

1

3025022

Ring

Illustration

Getriebe

446 BP

5

11-2007

Illustration

Getriebe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

4

11-2007

50

1

3034012

Lager

51

1

61042032BR

Kegelradantrieb

52

1

3025009

Ring

53

1

3035023

Lager

54

1

3024010R

Ring

55

1

61040066

Distanzstuck

56

1

3034018

Lager

57

1

61040145R

Deckel

58

1

3025019

Ring

59

1

4193076

Toranschluss

60

1

62020002

Gaskabel

61

1

044000058A

Dichtung

62

1

4197017ER

Mantel

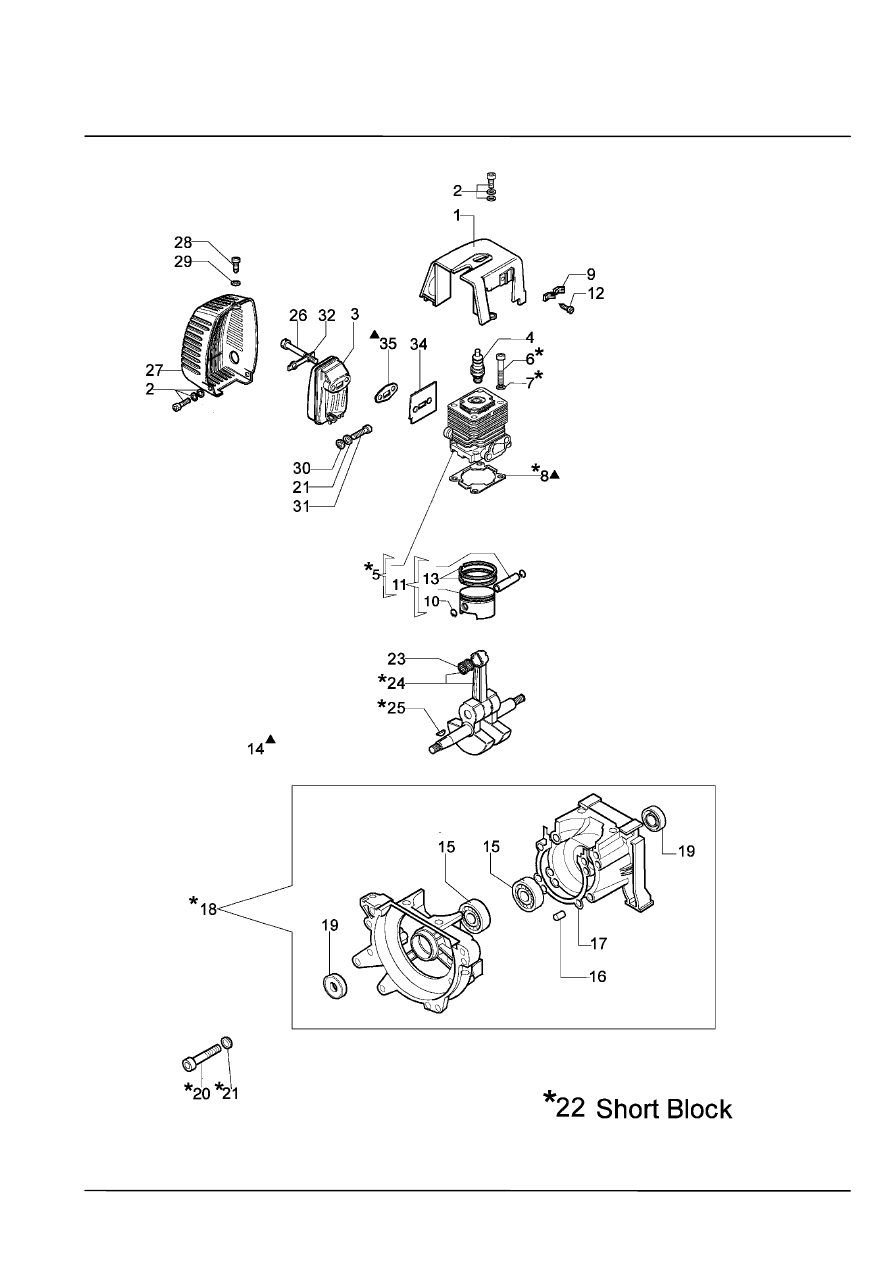

Illustration

Motor

446 BP

7

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

8

11-2007

1

1

61110032R

Deckel

2

3

4175089A

Schraube

3

1

61110012B

Auspuff

3

1

62030006

Schalldampfer

4

1

3055101

Zundkerze

5

1

61122014B

Zylinderkolben kp Ø42

6

4

3801034

Schraube

7

4

3819010

Scheibe

8

1

61110005

Dichtung

9

2

4191069B

Platte

10

2

4191005

Ring

11

1

61122015

Kolben komplet Ø42

12

2

3960030

Schraube

13

1

094000015

Kolbenring Ø42

14

1

61110068

Dichtungsatz

15

2

3034012

Lager

16

2

3023008R

Stift

17

1

4191012

Dichtung

18

1

61110145

Kurbelgehause

19

2

3050015AR

Kobelnring

20

4

3801035

Schraube

20

4

3819006

Scheibe

21

3

3819006

Scheibe

22

1

61122021

Short block

23

1

3037014

Lager

24

1

4191214

Kurblewelle

25

1

3028013R

Keil

26

2

3806054

Schraube

27

1

61040006

Deckel

28

1

3960017AR

Schraube

29

1

3916004

Scheibe

30

1

3916005

Scheibe

31

2

3801011

Schraube

32

1

61110017

Platte

33

1

61110054

Dichtung

34

1

61110046

Dichtung

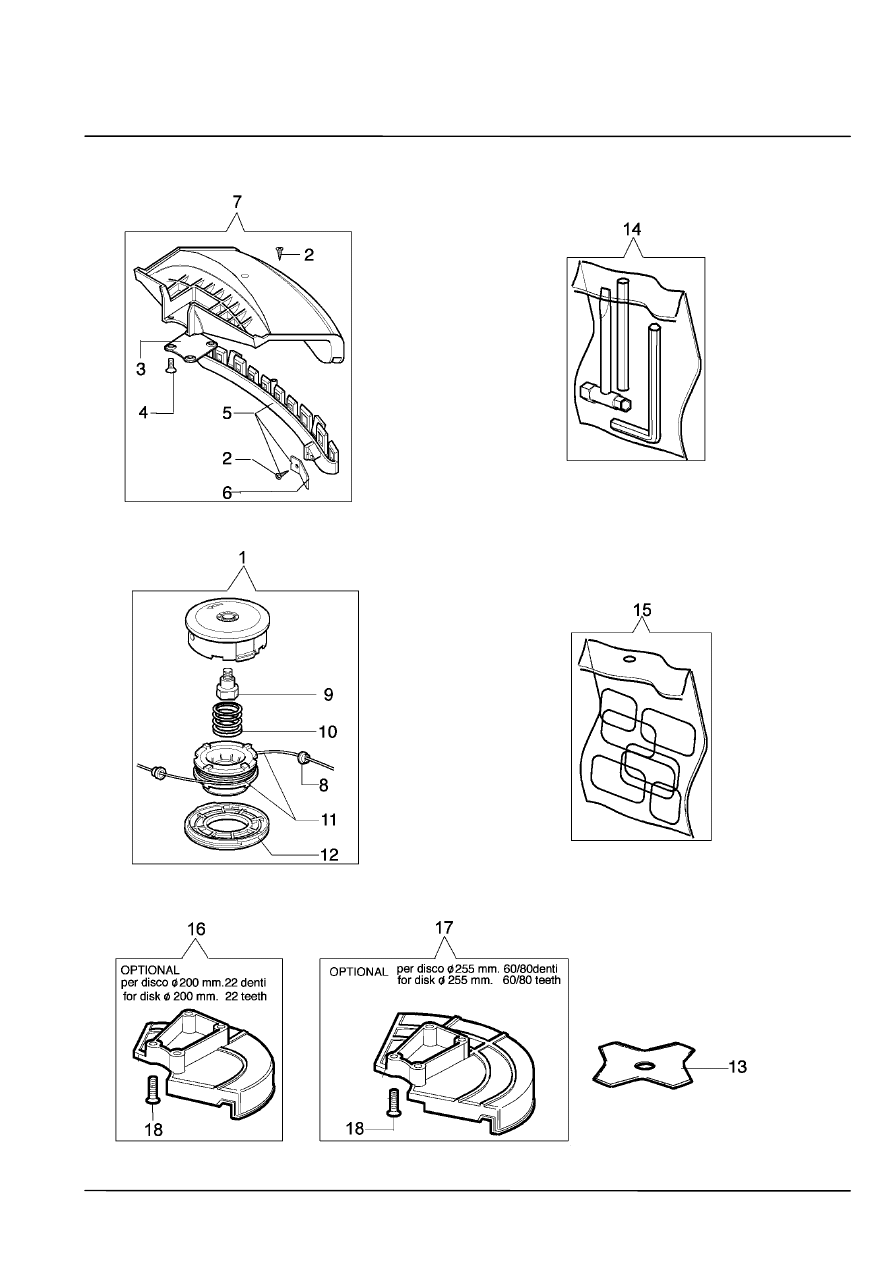

Illustration

Schneidwerkzeuge

446 BP

9

11-2007

Illustration

Schneidwerkzeuge


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

10

11-2007

1

1

63019001B

Nylonkopf kpl. Ø2,4

2

1

3960040R

Schraube

3

1

4174278

Platte

4

4

3802004BR

Schraube

5

1

4179113A

Schürze

6

1

4174275

Blatt

7

1

61042036

Schultz

8

2

4199005A

Buchse

9

1

4199008B

Einsatz

10

1

4199004

Feder

11

1

4199014A

Spule nyl. d.2,4

12

1

4199002

Deckel

13

1

4095563R

Schneidblatt

14

1

61052031

Werkzeugsatz

15

1

61120011

Etichettenkit

16

1

4174280

Schutzscheibe

17

1

4174279

Schutzscheibe

18

4

3802004BR

Schraube

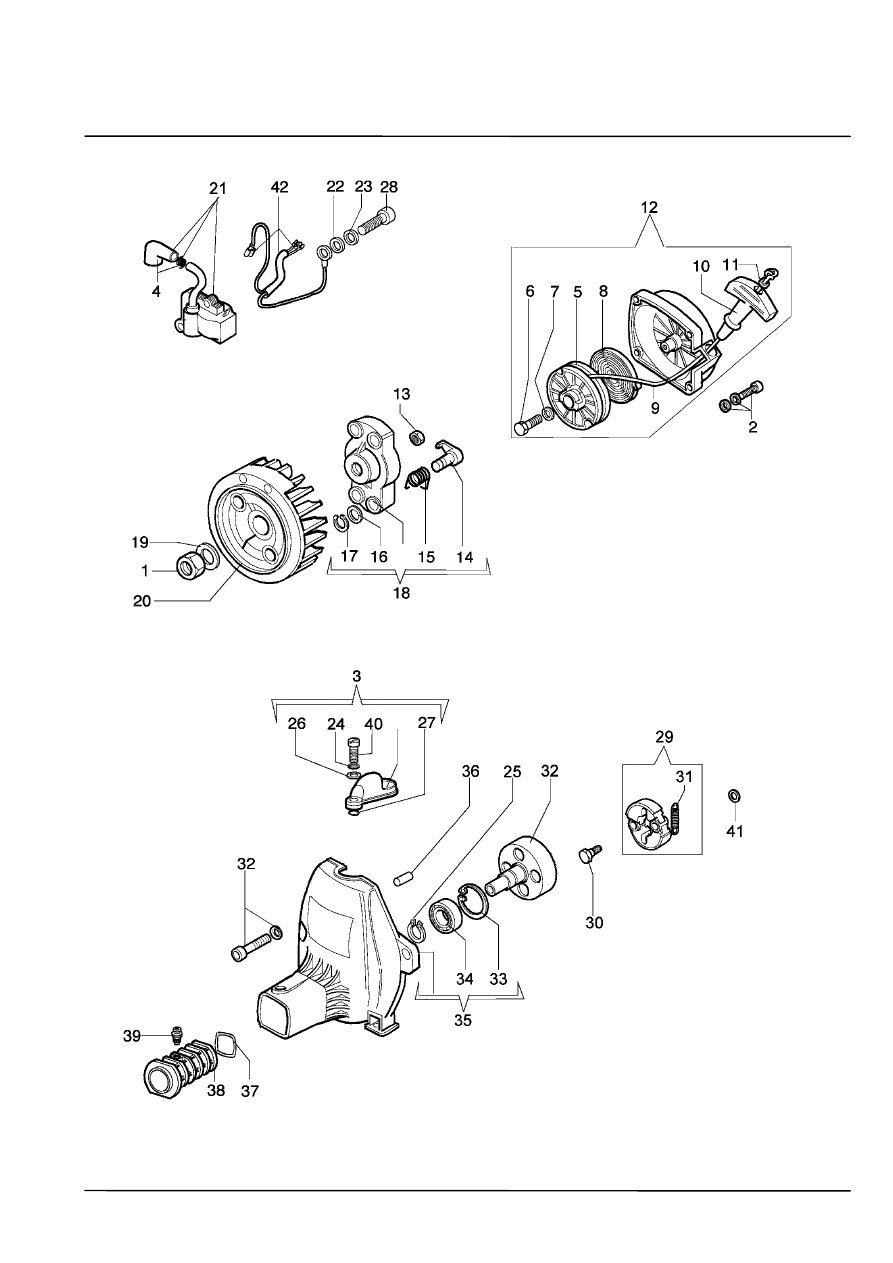

Illustration

Starter und kupplung

446 BP

11

11-2007

Illustration

Starter und kupplung


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

12

11-2007

1

1

3912012

Mutter

2

4

4175089A

Schraube

3

1

61042004

Schultz

4

1

4098064

Kerzenstecker

5

1

4191018R

Riemenscheibe

6

1

3906041

Schraube

7

1

3918006

Scheibe

8

1

004000132R

Feder

9

1

4098073R

Starterseil

10

1

4191020A

Handgriff

11

1

006000829

Scheibe

12

1

61042001B

Starter komplet

13

1

3933038

Mutter

14

2

4191016

Klinke

15

2

4191017A

Feder

16

2

3064010

Scheibe

17

2

3024007

Ring

18

1

4191143

Mitnehmer

19

1

3916010

Scheibe M10

20

1

4191021AR

Schwungrad

21

1

4196142R

Zuendspule

22

2

3819006

Scheibe

23

2

3916005

Scheibe

24

1

3916006

Scheibe

25

4

4175071A

Schraube

26

1

3819010

Scheibe

27

1

3049005

O-ring

28

1

3801013

Schraube

29

1

4191153AR

Kupplung

30

1

4191027CR

Stift

31

1

4191028R

Feder

32

1

4193005R

Kettenrad

33

1

3025022

Ring

34

1

3035019

Lager

35

1

61042024

Gehause

36

1

3023008R

Stift

37

1

3049021

O-ring

38

1

62010001A

Anpassungsglied

39

1

62010005

Bolzen

40

1

3908032R

Schraube

41

2

3818011A

Scheibe

42

1

61110105

Kabel

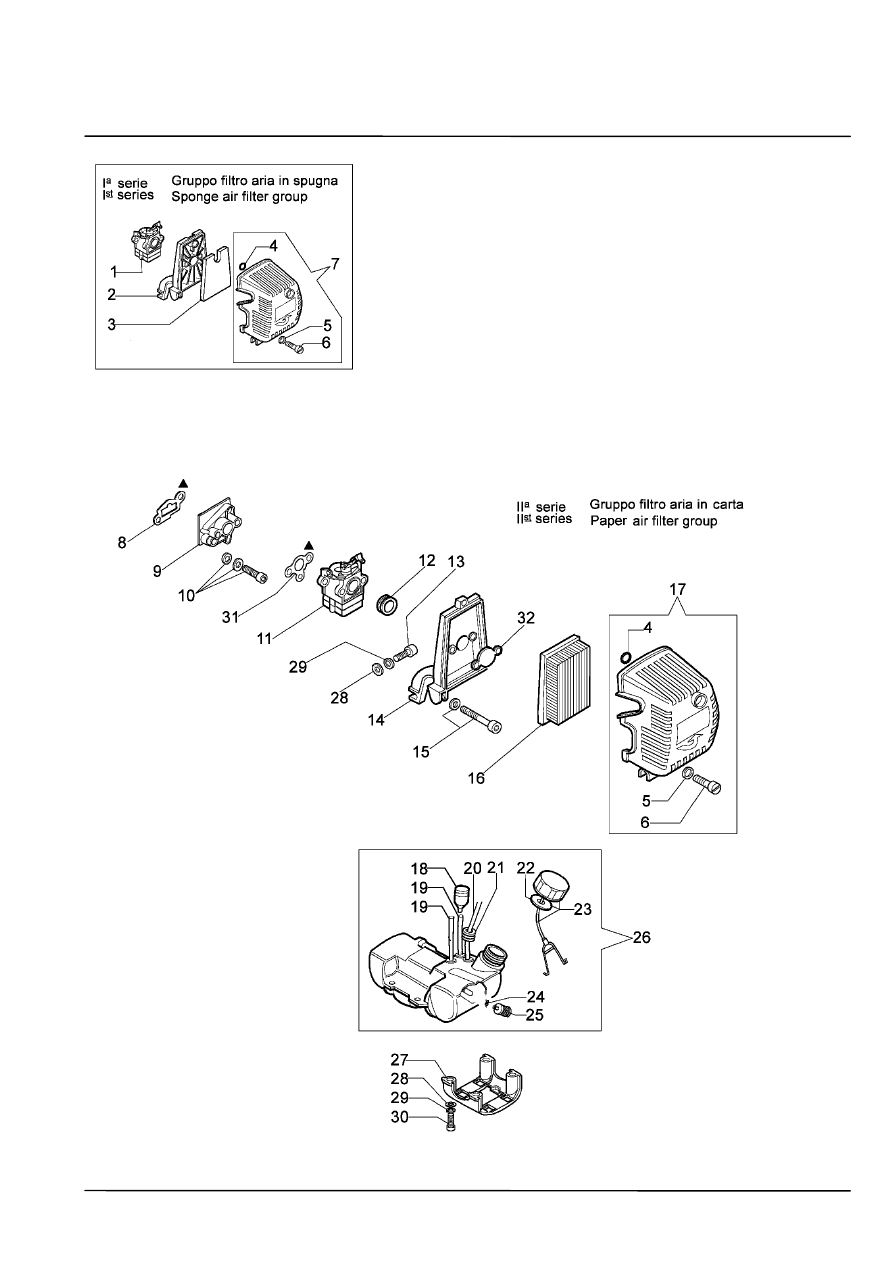

Illustration

Tank un luftfilter

446 BP

13

11-2007

Illustration

Tank un luftfilter


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

14

11-2007

1

1

2318890R

Vergaser WYK-104

2

1

61112003

Filterhalter

3

1

61110010AR

Luft filter

4

1

008200282

O-ring

5

1

3916006

Scheibe

6

1

3908036

Schraube

7

1

61112027

Filterdeckel

8

1

61110006A

Dichtung

9

1

61110007

Flansch

10

2

4175124

Schraube

11

1

2318968R

Vergaser WYK-143A

12

1

61120022

Dichtung

13

1

3801011

Schraube

14

1

61120024

Filterhalter

15

2

61112005

Schraube

16

1

61120018R

Luft filter

17

1

61122023

Filterdeckel

18

1

61070011A

Entlueftungsventi

19

2

61110034

Rohr

20

2

4100415

Rohr

21

1

4161211

Buchse

22

1

61070006

Dichtung

23

1

61070079R

Tankdeckel

24

1

4098377

Schelle

25

1

50010218

Benzinfilter

26

1

61110024

Tank

27

1

61040015C

Halter

28

4

3918005

Scheibe

29

4

3819006

Scheibe

30

4

3801013

Schraube

31

1

61110008A

Dichtung

32

1

61120020

Platte

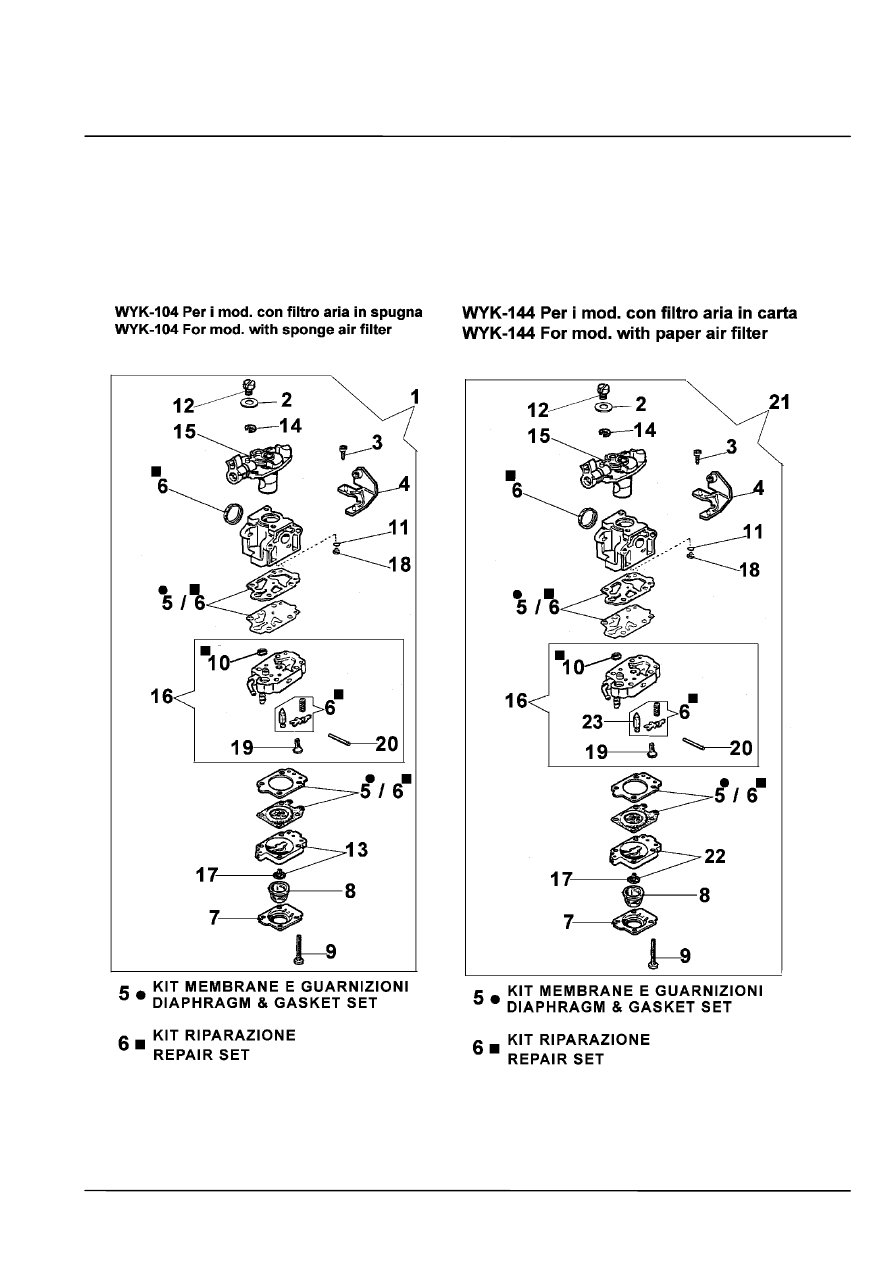

Illustration

Vergaser

446 BP

15

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

446 BP

16

11-2007

1

1

2318890R

Vergaser WYK-104

2

1

2318703

Scheibe

3

1

2318580

Schraube

4

1

2318813

Halter

5

1

2318590

Dichtungen set

6

1

2318591

Reparatur-satz

7

1

2318571

Deckel

8

1

2318572

Kraftstoffpumpe

9

4

2318585

Schraube

10

11

003300204

Benzinfilter

11

1

2318701

O-ring

12

1

2318577

Mutter

13

1

2318570

Pumpegehause

14

1

2318189

Ring

15

1

2318843

Ventil

16

1

2318842

Pumpegehause

17

1

2318592

Ventil

18

1

2318891

Duese

19

1

2318569

Schraube

20

1

003300201

Bissel

21

1

2318968R

Vergaser WYK-143A

22

1

2318969

Pumpegehause

23

1

2318142

Duese
