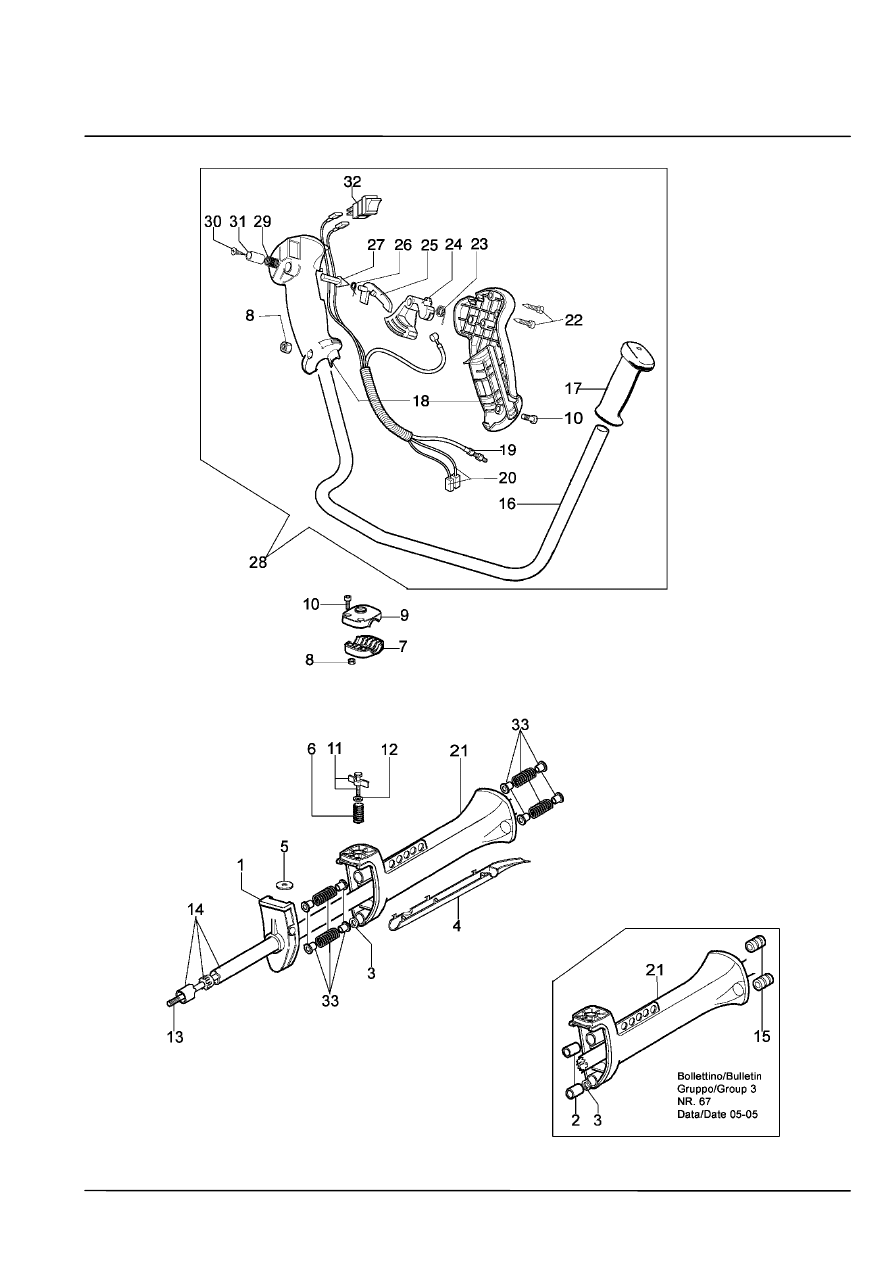

Illustration

Getreibe

750 MASTER

1

11-2007

Illustration

Getreibe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

750 MASTER

2

11-2007

1

1

61040041A

Klemme

2

2

61040033

Stossdaempfer

3

2

3818011A

Scheibe

4

1

61040036

Deckel

5

1

61040043

Scheibe

6

1

61040044

Feder

7

1

61040136

Deckel

8

2

3914003

Mutter

9

1

61040135

Deckel

10

2

3801016

Schraube

11

1

61042030

Knopf

12

1

3918013

Scheibe 8x24x2

13

1

4098116R

Flexibel welle

14

1

61040142AR

Rohr Ø32

15

2

61040099

Stossdaempfer

16

1

61040040B

Handgriff

17

1

61040140R

Griff

18

1

61040131R

Handgriff

19

1

61040082A

Gaskabel

20

1

61040083A

Kabel

21

1

61040034B

Halter

22

2

3960029

Schraube

23

1

4138361R

Feder

24

1

4174245BR

Hebel

25

1

4174246R

Hebel

26

1

4138360R

Feder

27

1

4138358R

Schalter

28

1

61112071

Handgriff

29

1

4100098BR

Feder

30

1

3960021

Schraube

31

1

4138359R

Schalter

32

1

2317021R

Schalter

33

1

61042069

Feder kit

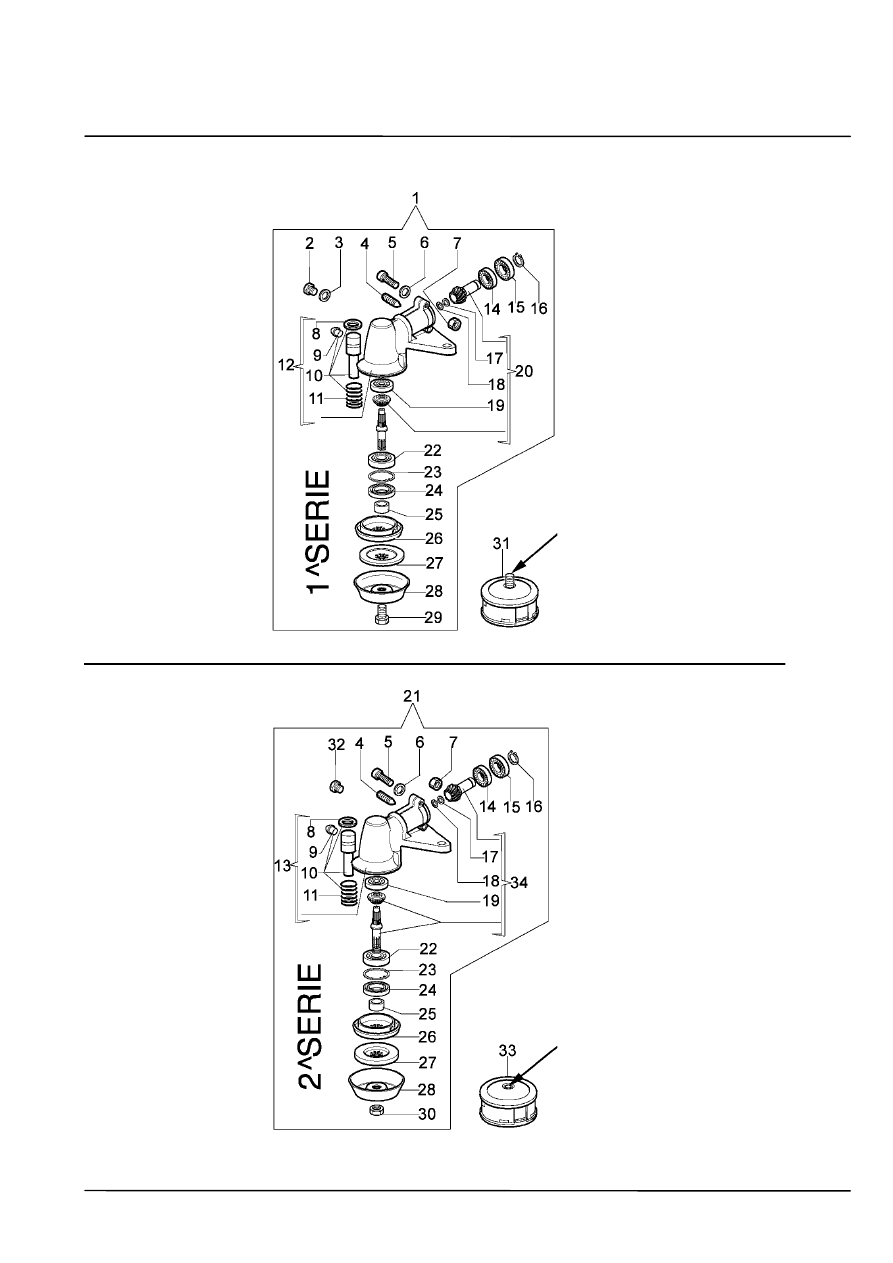

Illustration

Kegelradantrieb

750 MASTER

3

11-2007

Illustration

Kegelradantrieb


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

750 MASTER

4

11-2007

1

1

4174265

Kegelradantrieb Ø32

2

1

4138428

Stopfen

3

1

4179141

Scheibe

4

1

3805010

Schraube

5

1

3801017R

Schraube

6

1

3819006

Scheibe

7

1

3912005

Mutter

8

1

3049002

O-ring

9

1

3032005

Niete

10

1

4174338A

Stift

11

1

4138290

Feder

12

1

4174285

Getriebe gehause

13

1

61112057

Getriebe gehause

14

1

3034010

Lager

15

1

3035023

Lager

16

1

3024012

Ring

17

1

4138311A

Ring

18

1

3025009

Ring

19

1

3034218

Lager

20

1

4191233

Kegelradantrieb

21

1

61112072R

Kegelradantrieb Ø32

22

1

3034012

Lager

23

1

3025022

Ring

24

1

3050023R

Kobelnring

25

1

4138668

Distanzstuck

26

1

4191247

Deckel

27

1

4179088

Flansch

28

1

4100456R

Schultz

29

1

61040074AR

Schraube

30

1

61110075R

Mutter

31

1

63019007B

Nylonkopf kpl. Ø3

32

1

61040071R

Stopfen

33

1

61112061A

Mähköpfe tap'n go mit 2 nylonfäden Ø3,3

34

1

61112058

Kegelradantrieb

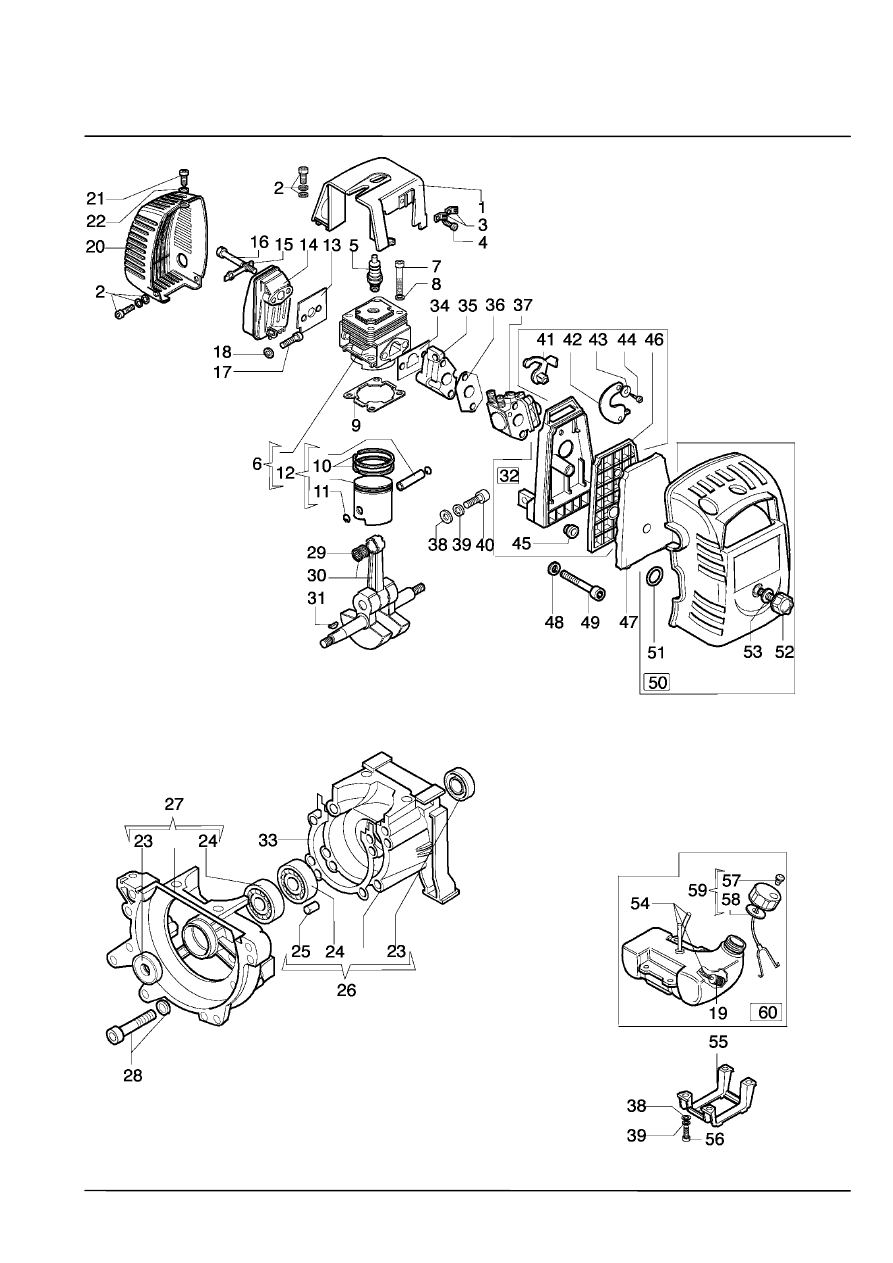

Illustration

Motor

750 MASTER

5

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

750 MASTER

6

11-2007

1

1

61110032R

Deckel

2

1

4175089A

Schraube

3

2

4191069B

Platte

4

1

3960030

Schraube

5

1

3055101

Zundkerze

6

1

4191210A

Zylinder

7

4

3801034

Schraube

8

4

3819010

Scheibe

9

1

4191006

Dichtung

10

2

005000015

Kolbenring Ø44

11

2

4191005

Ring

12

1

4191212

Kolben komplet Ø44

13

1

4191035A

Dichtung

14

1

4191042A

Auspuff

15

1

4191068

Platte

16

2

3806046

Schraube

17

1

3801010R

Schraube

18

7

3819006

Scheibe

19

1

094600450R

Benzinfilter

20

1

61040006

Deckel

21

1

3960017AR

Schraube

22

1

3916003

Scheibe

23

2

3050015AR

Kobelnring

24

2

3034012

Lager

25

2

3023008R

Stift

26

1

4191187

Gehause rohr

27

1

4191186

Gehause rohr

28

6

3819006

Scheibe

29

1

3037014

Lager

30

1

4191214

Kurblewelle

31

1

3028013R

Keil

32

1

61042062

Filterhalter

33

1

4191012

Dichtung

34

1

4191275

Dichtung

35

1

4191150A

Flansch

36

1

4174093AR

Dichtung

37

1

2318520R

Vergaser C1Q-E3

38

4

3918005

Scheibe

39

4

3819006

Scheibe

40

1

3801011

Schraube

41

1

61040003

Starterhebel

42

1

4191050

Klappe

43

1

4120070

Scheibe

44

1

320000004

Schraube

45

1

61040020

Buchse

46

1

61040001

Schultz

47

1

61040004

Luft filter

48

2

3833073

Scheibe

49

2

3801012

Schraube

Illustration

Motor

750 MASTER

7

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

750 MASTER

6

11-2007

50

1

61042006A

Filterdeckel

51

1

3049005

O-ring

52

1

61040016A

Knopf

53

1

3078007

Scheibe

54

1

4191177

Rohr

55

1

61040015C

Halter

56

4

3801013

Schraube

57

1

4098658AR

Entlueftungsventi

58

1

4100308

Dichtung

59

1

4151258R

Tankdeckel

60

1

61042003A

Benzin tank

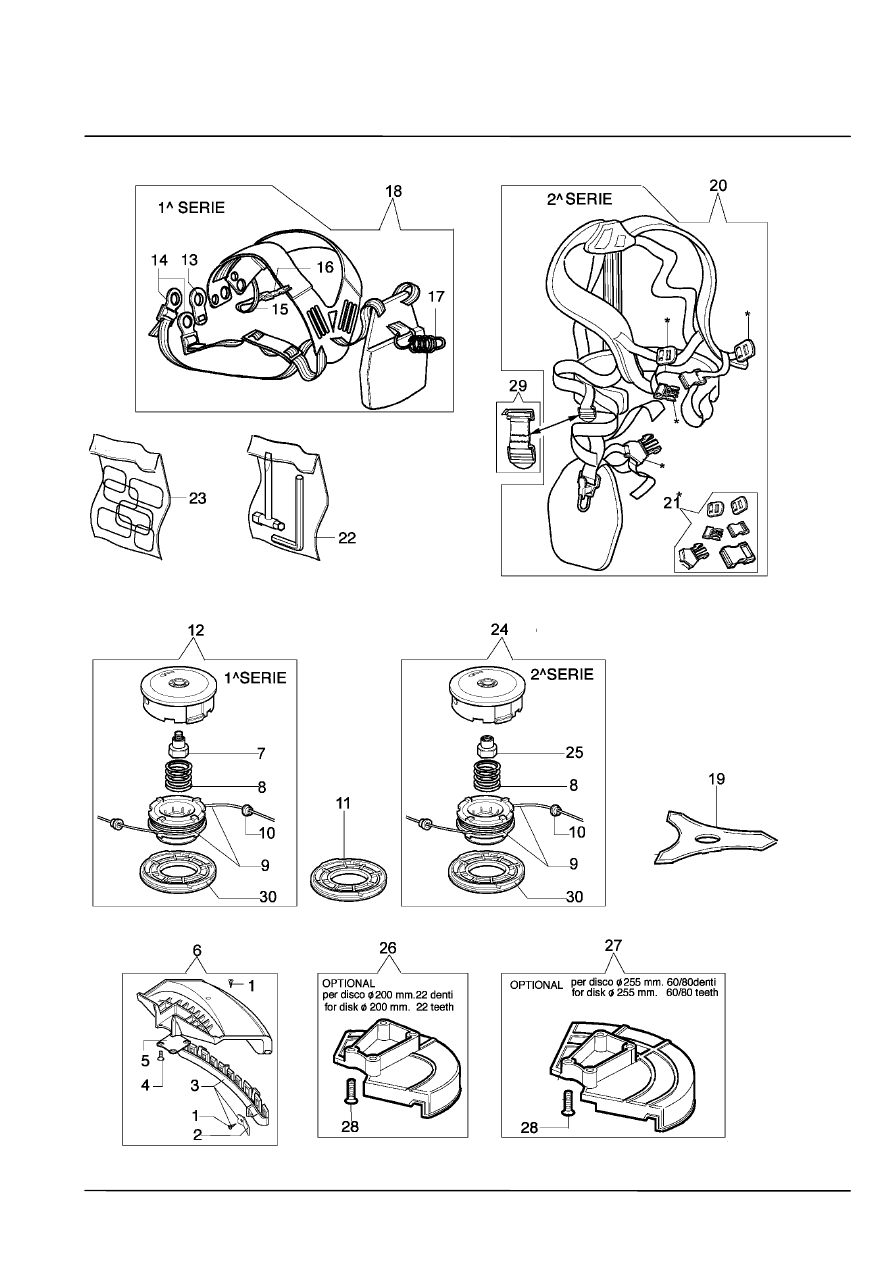

Illustration

Schneidwerkzeuge

750 MASTER

9

11-2007

Illustration

Schneidwerkzeuge


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

750 MASTER

10

11-2007

1

2

3960040R

Schraube

2

1

4174275R

Klinge

3

1

4174283A

Blech

4

4

3802004BR

Schraube

5

1

4174278

Platte

6

1

61042011A

Schutz kpl.

7

1

4199008B

Einsatz

8

1

4199004

Feder

9

1

4199014A

Spule nyl. d.2,4

10

2

4199005A

Buchse

11

1

4199026A

Unterdeckel

12

1

63019007B

Nylonkopf kpl. Ø3

13

1

4174113A

Platte

14

1

4174117

Toranschluss

15

1

4174157

Band

16

1

4174111A

Keil

17

1

4098812A

Feder

18

1

4174163

Keilriemen

19

1

4095665R

Schneidblatt 3t

20

1

63070003R

Keilriemen

21

1

63070025

Schieber kit

22

1

4191240

Werkzeugsatz

23

1

61042066

Etichettenkit

24

1

61112059

Nylonkopf kpl. Ø3

25

1

61110076

Anschluss

26

1

4174280

Schutzscheibe

27

1

4174279

Schutzscheibe

28

4

3802004BR

Schraube

29

1

63070036

Haken

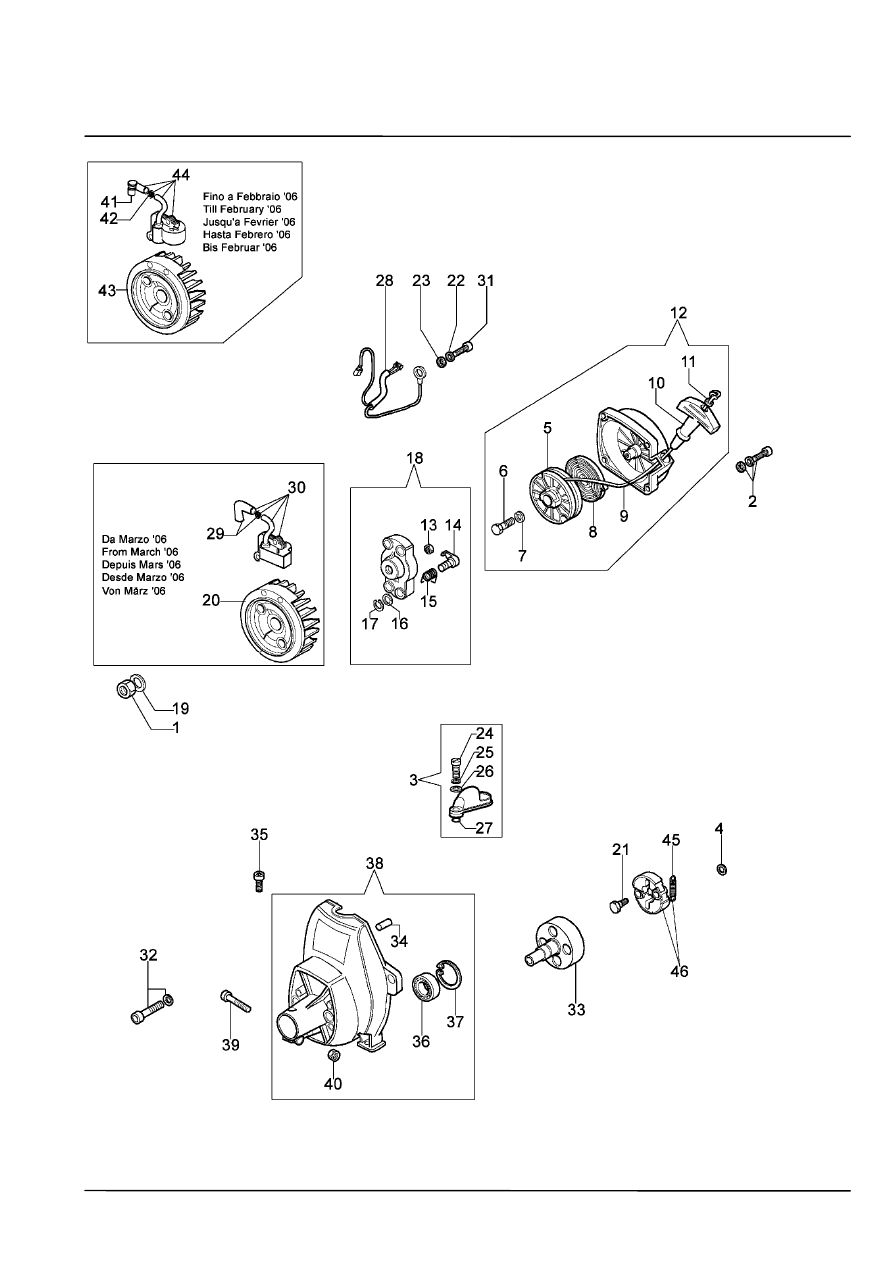

Illustration

Starter und kupplung

750 MASTER

11

11-2007

Illustration

Starter und kupplung


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

750 MASTER

12

11-2007

1

1

3912012

Mutter

2

4

4175089A

Schraube

3

1

61042004

Schultz

4

2

3818011A

Scheibe

5

1

4191018R

Riemenscheibe

6

1

3906041

Schraube

7

1

3918006

Scheibe

8

1

004000132R

Feder

9

1

4098073R

Starterseil

10

1

4191020A

Handgriff

11

1

006000829

Scheibe

12

1

61042001B

Starter komplet

13

1

3933038

Mutter

14

2

4191016

Klinke

15

2

4191017A

Feder

16

2

3064010

Scheibe

17

2

3024007

Ring

18

1

4191143

Mitnehmer

19

1

3916010

Scheibe M10

20

1

61110081R

Schwungrad

21

2

4191027CR

Stift

22

2

3819006

Scheibe

23

2

3916005

Scheibe

24

1

3908032R

Schraube

25

1

3819010

Scheibe

26

1

3916006

Scheibe

27

1

3049005

O-ring

28

1

61110105

Kabel

29

1

4098064

Kerzenstecker

30

1

61110153R

Zuendspule

31

2

3801013

Schraube

32

4

4175071A

Schraube

33

1

4191030R

Kettenrad

34

1

3023008R

Stift

35

1

3901008

Schraube

36

1

3035019

Lager

37

1

3025022

Ring

38

1

61042060B

Gehause

39

1

3801027

Schraube

40

1

3914006R

Mutter

41

1

094100014

Kerzenstecker

42

1

094600169

Feder

43

1

4191021AR

Schwungrad

44

1

4196142R

Zuendspule

45

1

4191028R

Feder

46

1

4191153AR

Kupplung

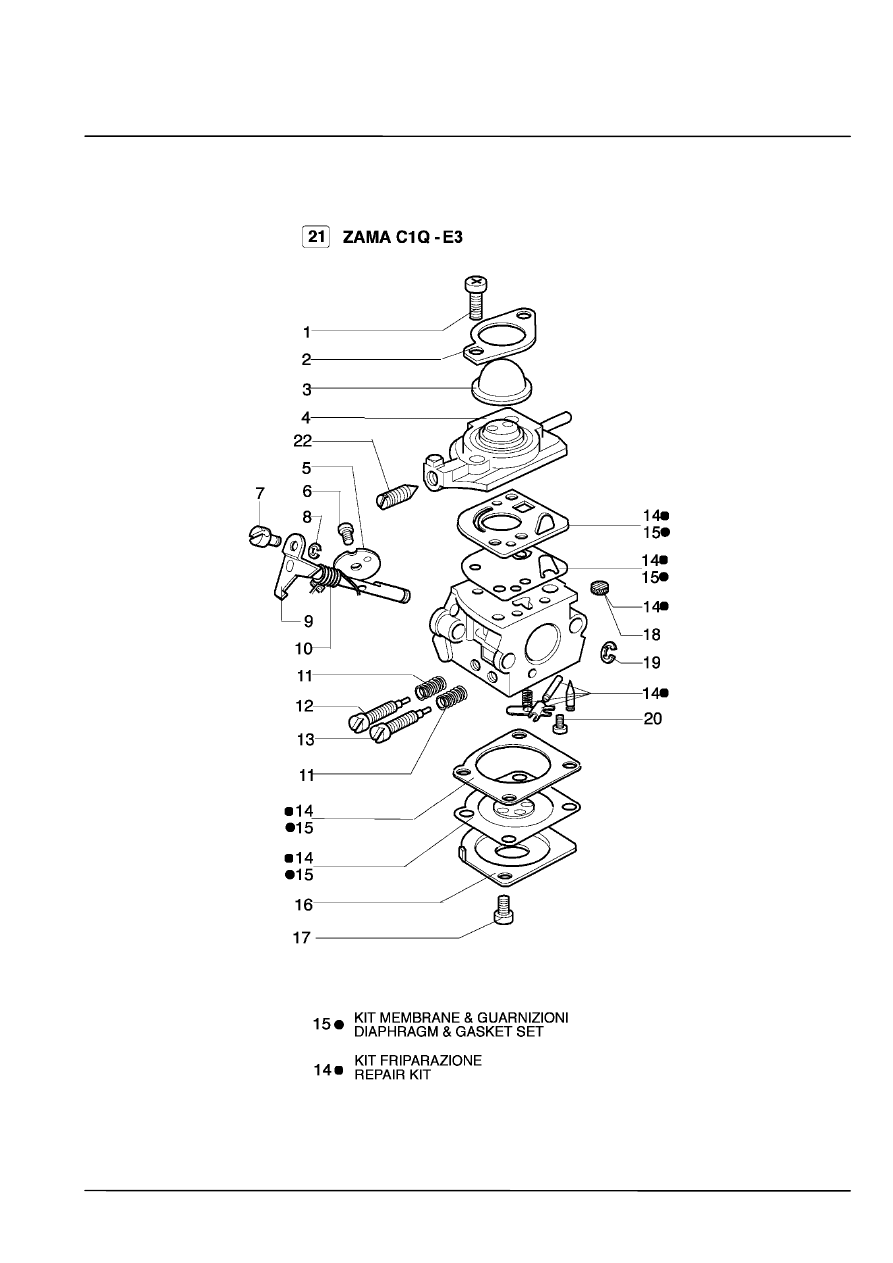

Illustration

Vergaser

750 MASTER

13

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

750 MASTER

14

11-2007

1

1

2318521

Schraube

2

1

2318526

Deckel

3

1

2318525

Kugel

4

1

2318524

Deckel

5

1

2318389

Klappe

6

1

2318388

Schraube

7

1

2318412

Haken

8

1

2318387

Ring

9

1

2318529

Welle

10

1

2318528

Feder

11

1

2318532

Feder

12

1

2318533

Schraube L

13

1

2318534

Schraube H

14

1

2318530

Reparatur-satz

15

1

2318511

Dichtungen set

16

1

2318523

Deckel

17

1

2318522

Schraube

18

1

2318392

Filter

19

1

2318535

Ring

20

1

2318527

Schraube

21

1

2318520R

Vergaser C1Q-E3

22

1

2318876

Schraube
