42 trzecie światło STOP

background image

Trzecie światło hamowania

od Sierpień 1997

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  42 / 1

nr  42 / 1

nr  42 / 1

nr  42 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000042.htm

background image

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  42 / 2

nr  42 / 2

nr  42 / 2

nr  42 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

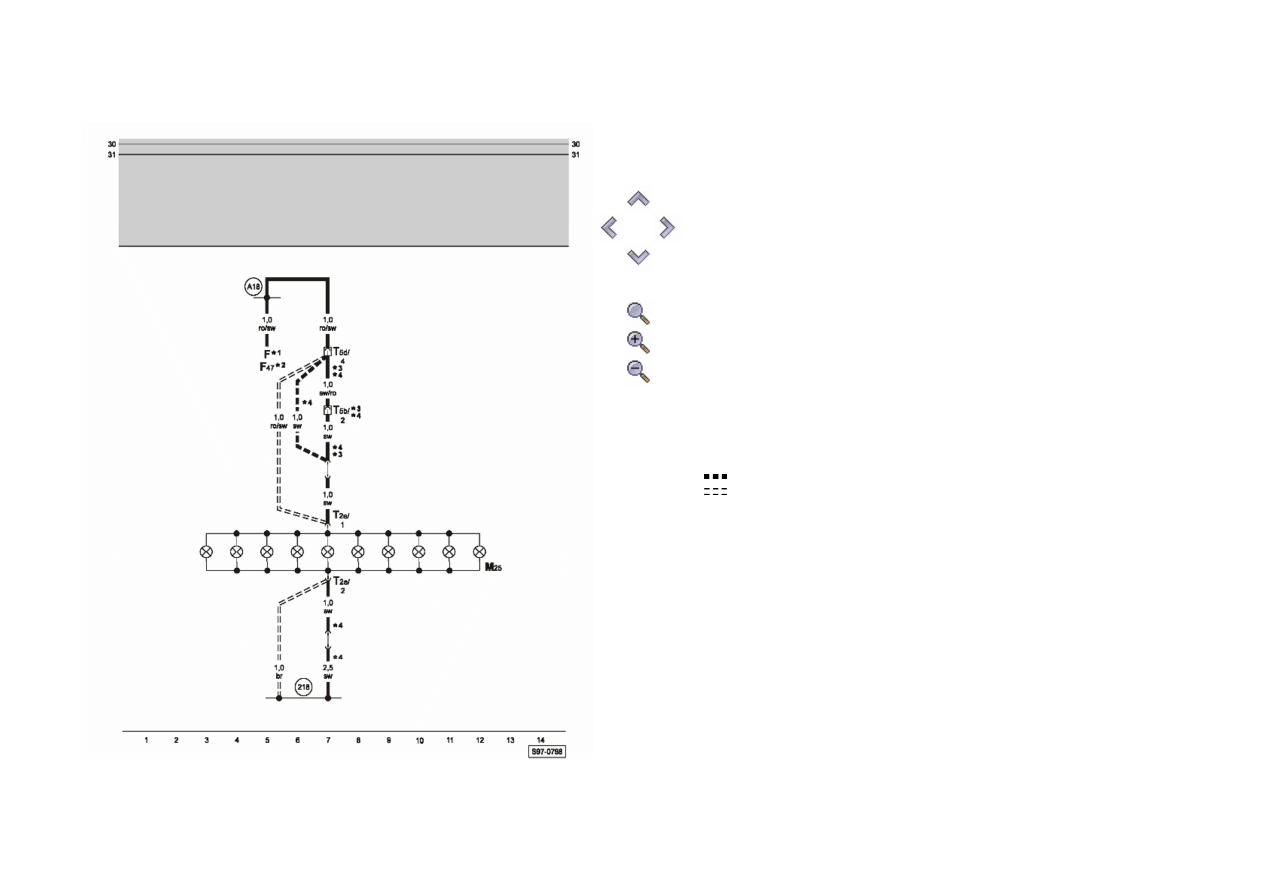

Trzecie światło hamowania

F

- Włącznik świateł hamowania

F47

- Włącznik pedału hamulca

M25

- Żarówka trzeciego światła hamowania

T2e

- Złącze, 2-stykowe, w trzecim świetle hamowania (tylko

samochody o nadwoziu typu Combi)

T5b

- Złącze, 5-stykowe, w klapie tylnej z lewej strony (brązowe)

T5d

- Złącze, 5-stykowe, w słupku C lewym (czarne)

218

- Złącze masy, w wiązce łączącej pokrywy bagażnika

A18

- Złącze (54), w wiązce przewodów za tablicą rozdzielczą z

lewej strony

*1

- Występuje wyłącznie w samochodach z silnikami

benzynowymi

*2

- Występuje wyłącznie w samochodach z silnikami

wysokoprężnymi

*3

- Występuje wyłącznie w samochodach bez centralnego

ryglowania

*4

- Nie dotyczy samochodów Combi
- Tylko w samochodach wyposażonych w centralne ryglowanie
- Tylko w wersji Combi

Strona 2 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000042.htm
