DEMONTAŻ - MONTAŻ : CZUJNIK TEMPERATURY OLEJU

DEMONTAŻ - MONTAŻ : CZUJNIK TEMPERATURY OLEJU

DEMONTAŻ - MONTAŻ : CZUJNIK TEMPERATURY OLEJU

DEMONTAŻ - MONTAŻ : CZUJNIK TEMPERATURY OLEJU

BVA AM6

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

UWAGA

UWAGA

UWAGA

UWAGA : W przypadku podnoszenia pojazdu przy pomocy podnośnika unoszącego nadwozie, wyjąć korek zbiornika

płynu LHS. Założyć korek zbiornika płynu LHS po postawieniu pojazdu na kołach (W zależności od wyposażenia).

1. Demontaż

1. Demontaż

1. Demontaż

1. Demontaż

Ustawić pojazd na podnośniku pomostowym.

Odłączyć akumulator .

Zdemontować osłonę pod silnikiem .

Spuścić olej z automatycznej skrzyni biegów

Spuścić olej z automatycznej skrzyni biegów

Spuścić olej z automatycznej skrzyni biegów

Spuścić olej z automatycznej skrzyni biegów

   .

1.1. Silnik DW

1.1. Silnik DW

1.1. Silnik DW

1.1. Silnik DW

Zdemontować : Złączka dolotowa powietrza wymiennika.

1.2. Inne silniki

1.2. Inne silniki

1.2. Inne silniki

1.2. Inne silniki

Zwolnić zatrzaski - Odsunąć : Przewód powietrzny .

1.3. Operacje wspólne

1.3. Operacje wspólne

1.3. Operacje wspólne

1.3. Operacje wspólne

Zdemontować obudowę filtra powietrza .

Rysunek : B2CM07FD

Zdemontować :

11 śrub mocujących (/)(Obudowa bloku hydraulicznego)

Obudowa bloku hydraulicznego

UWAGA

UWAGA

UWAGA

UWAGA : Obudowa bloku hydraulicznego zamontowana jest z użyciem pasty uszczelniającej.

UWAGA

UWAGA

UWAGA

UWAGA : Obudowa bloku hydraulicznego zawiera około 0,5 litra oleju.

407 - B2CG012KP0 - Demontaż - Montaż : Czujnik temperatury oleju

http://127.0.0.1:6090/affiche.do?ref=B2CG012KP0&refaff=B2CG012...

1 z 6

2015-03-28 02:07

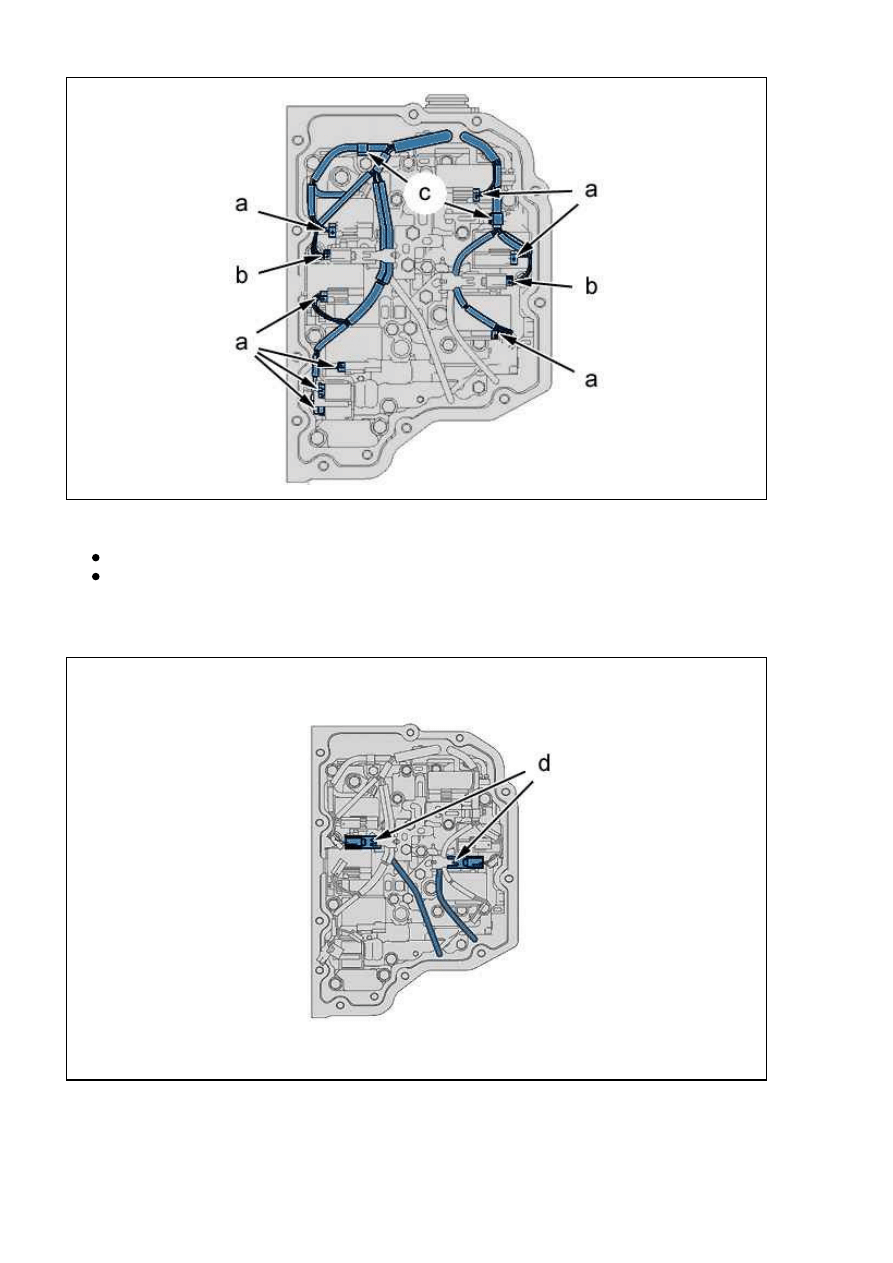

Rysunek : B2CM07GD

Rozłączyć :

8 złącza elektrozaworów ( w "a") ; Przy pomocy cienkiego śrubokręta

2 złącza czujników prędkości ( w "b")

Wypiąć wiązkę elektryczną ( w "c").

Rysunek : B2CM07HD

Rozłączyć : 2 złącza czujników prędkości ( w "d") ; Przy pomocy cienkiego śrubokręta.

407 - B2CG012KP0 - Demontaż - Montaż : Czujnik temperatury oleju

http://127.0.0.1:6090/affiche.do?ref=B2CG012KP0&refaff=B2CG012...

2 z 6

2015-03-28 02:07

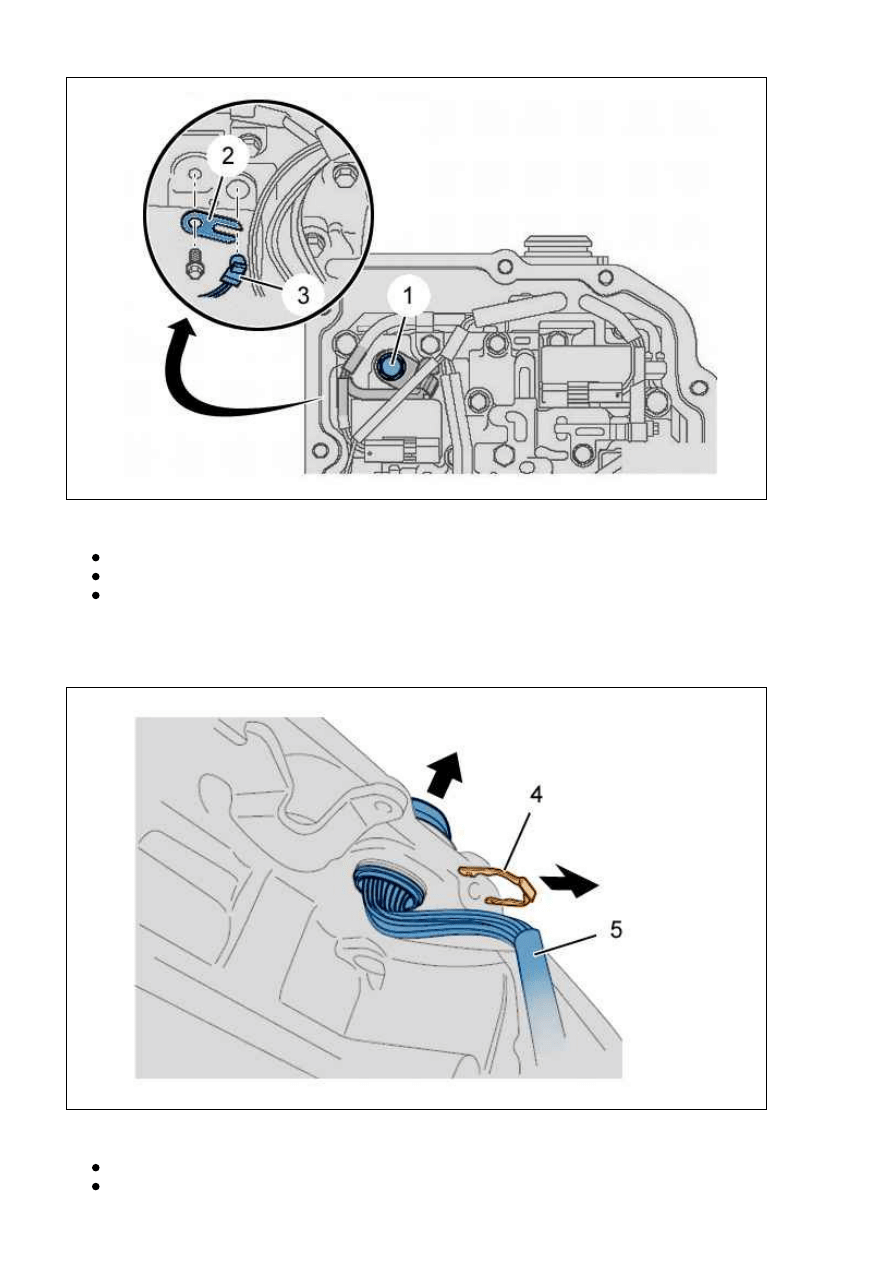

Rysunek : B2CM0KTD

Zdemontować :

Śruba (1)

Docisk (2)

 czujnik temperatury oleju (3)

UWAGA

UWAGA

UWAGA

UWAGA :  czujnik temperatury oleju (3) jest sztywno połączony z wiązką elektryczną .

Rysunek : D6AM01HD

Zdemontować :

Spinka (4)

Wiązka elektryczna (5)

407 - B2CG012KP0 - Demontaż - Montaż : Czujnik temperatury oleju

http://127.0.0.1:6090/affiche.do?ref=B2CG012KP0&refaff=B2CG012...

3 z 6

2015-03-28 02:07

Zdemontować uszczelki (Obudowa bloku hydraulicznego).

2. Montaż

2. Montaż

2. Montaż

2. Montaż

UWAGA

UWAGA

UWAGA

UWAGA :

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

   .

UWAGA

UWAGA

UWAGA

UWAGA : Aby wymienić czujnik temperatury oleju (3), wymienić zespół wiązki elektrycznej (5) bloku hydraulicznego .

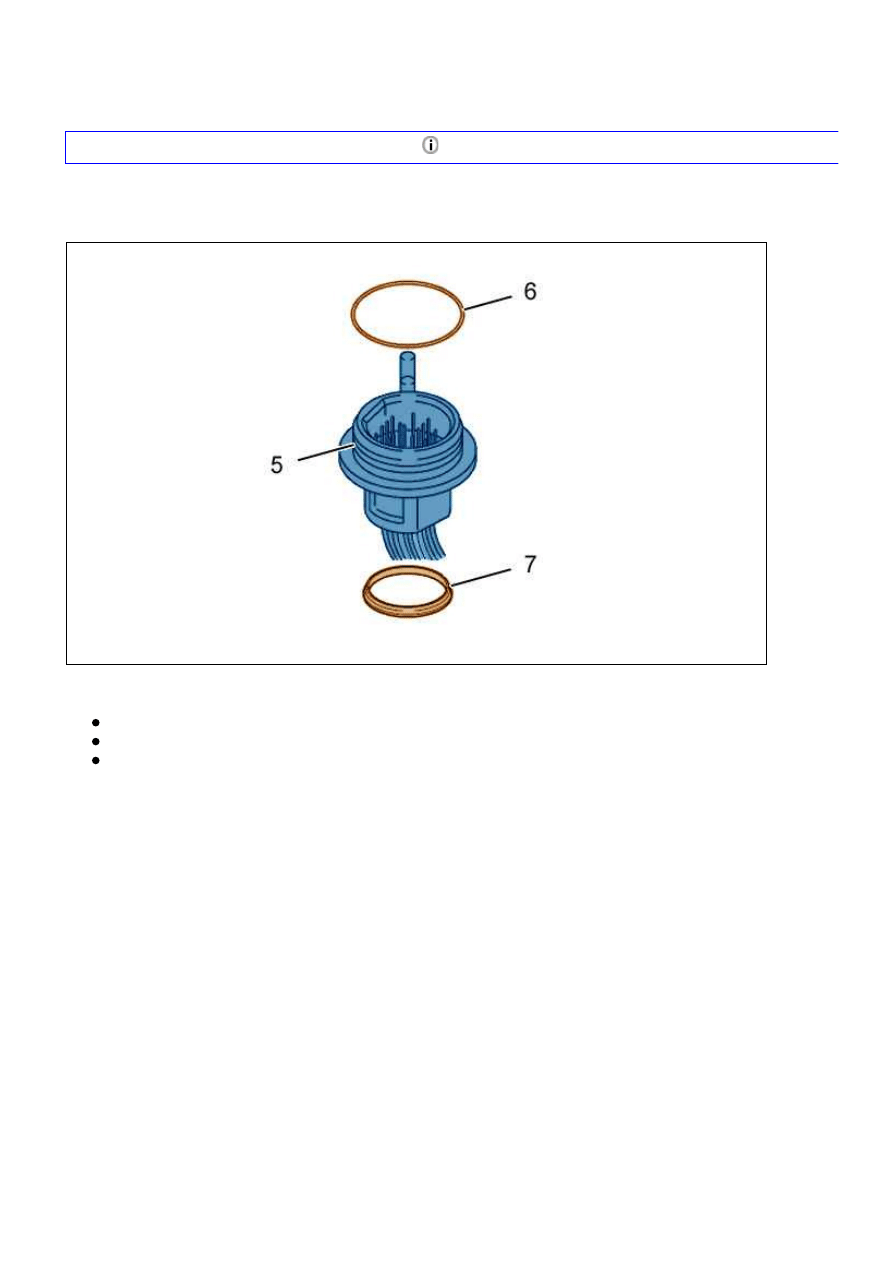

Rysunek : D6AG00QD

Wymienić :

Wiązka elektryczna (5)

Uszczelkę (6)

Uszczelkę (7)

407 - B2CG012KP0 - Demontaż - Montaż : Czujnik temperatury oleju

http://127.0.0.1:6090/affiche.do?ref=B2CG012KP0&refaff=B2CG012...

4 z 6

2015-03-28 02:07

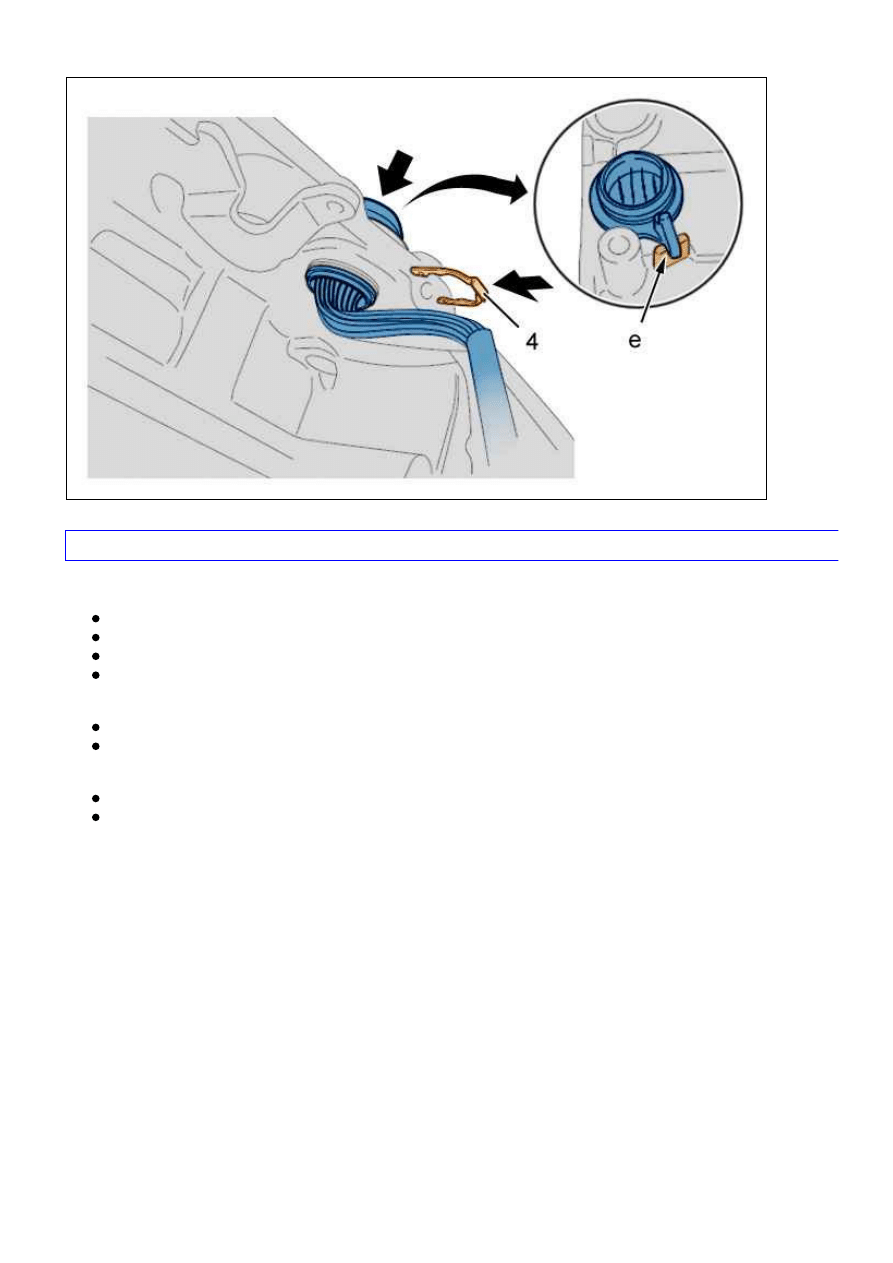

Rysunek : D6AM01KD

UWAGA

UWAGA

UWAGA

UWAGA : Sprawdzić położenie i mocowania wiązki elektrycznej (5).

Ustawić : Wiązka elektryczna (5) ( w "e").

Zamontować :

Spinka (4)

 czujnik temperatury oleju (3)

Docisk (2)

Śruba (1)

Zamocować :

2 złącza czujników prędkości ( w "d")

Wiązka elektryczna (5) ( w "c")

Podłączyć ponownie :

2 złącza czujników prędkości ( w "b")

8 złącza elektrozaworów ( w "a")

Oczyścić płaszczyzny styku z uszczelką.

407 - B2CG012KP0 - Demontaż - Montaż : Czujnik temperatury oleju

http://127.0.0.1:6090/affiche.do?ref=B2CG012KP0&refaff=B2CG012...

5 z 6

2015-03-28 02:07

Rysunek : B2CM07KD

Zastosować pasek pasty uszczelniającej ( wskaźnik "E10") - (Obudowa bloku hydraulicznego).

Zamontować :

Obudowa bloku hydraulicznego

11 śrub mocujących (/)(Obudowa bloku hydraulicznego)

Obudowa filtra powietrza

2.1. Silnik DW

2.1. Silnik DW

2.1. Silnik DW

2.1. Silnik DW

Zamontować : Złączka dolotowa powietrza wymiennika.

2.2. Inne silniki

2.2. Inne silniki

2.2. Inne silniki

2.2. Inne silniki

Zacisnąć : Przewód powietrzny .

2.3. Operacje wspólne

2.3. Operacje wspólne

2.3. Operacje wspólne

2.3. Operacje wspólne

Wlać olej i ustalić odpowiedni poziom oleju skrzyni biegów

Wlać olej i ustalić odpowiedni poziom oleju skrzyni biegów

Wlać olej i ustalić odpowiedni poziom oleju skrzyni biegów

Wlać olej i ustalić odpowiedni poziom oleju skrzyni biegów

   .

Zamontować osłonę podsilnikową .

Zaktualizować licznik zużycia oleju ; Przy pomocy przyrządu diagnostycznego .

Wykonać procedurę uczenia /programowania/ parametrów elektrozaworów i regulatorów ciśnienia oleju (W przypadku

wymiany bloku hydraulicznego).

UWAGA

UWAGA

UWAGA

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
