DEMONTAŻ - MONTAŻ : BLOK HYDRAULICZNY I ELEKTROZAWORY

DEMONTAŻ - MONTAŻ : BLOK HYDRAULICZNY I ELEKTROZAWORY

DEMONTAŻ - MONTAŻ : BLOK HYDRAULICZNY I ELEKTROZAWORY

DEMONTAŻ - MONTAŻ : BLOK HYDRAULICZNY I ELEKTROZAWORY

BVA AL4

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

1. Narzędzia

1. Narzędzia

1. Narzędzia

przyrząd

przyrząd

przyrząd

przyrząd

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

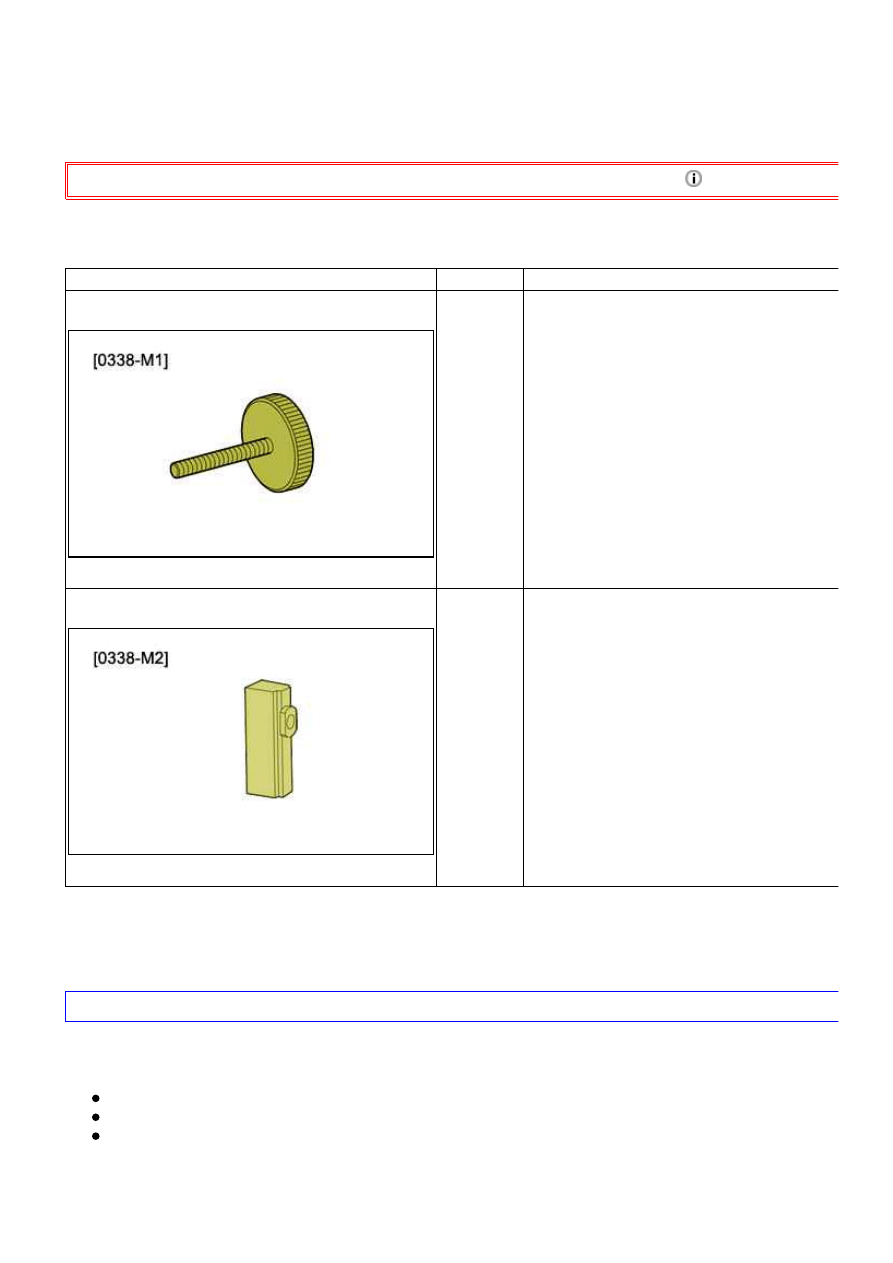

Rysunek : E5AB0GOT

[0338-M1]

Śruba regulująca wewnętrznego układu zmiany

biegów

Rysunek : E5AB0GPT

[0338-M2]

Podkładka regulująca wewnętrznego układu

zmiany biegów

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

2.1. Blok hydrauliczny automatycznej skrzynki biegów

2.1. Blok hydrauliczny automatycznej skrzynki biegów

2.1. Blok hydrauliczny automatycznej skrzynki biegów

2.1. Blok hydrauliczny automatycznej skrzynki biegów

UWAGA

UWAGA

UWAGA

UWAGA : Operacja ta wymaga ogromnej staranności; zachować szczególną czystość.

Podnieść i unieruchomić pojazd na podnośniku z 2 kolumnami.

Odłączyć akumulator sterowania.

Zdemontować :

Rezonator powietrza

Osłonę pod silnikiem (zależnie od wyposażenia)

Niezbędne elementy do zdemontowania bloku hydraulicznego

Spuścić olej ze skrzyni biegów.

407 - B2CG01F5P0 - Demontaż - Montaż : Blok hydrauliczny i elektro...

http://127.0.0.1:6090/affiche.do?ref=B2CG01F5P0&refaff=B2CG01F...

1 z 7

2015-03-28 02:06

UWAGA

UWAGA

UWAGA

UWAGA : Ustawić pojemnik aby odzyskać olej z obudowy bloku hydraulicznego.

Opróżnić układ chłodzenia.

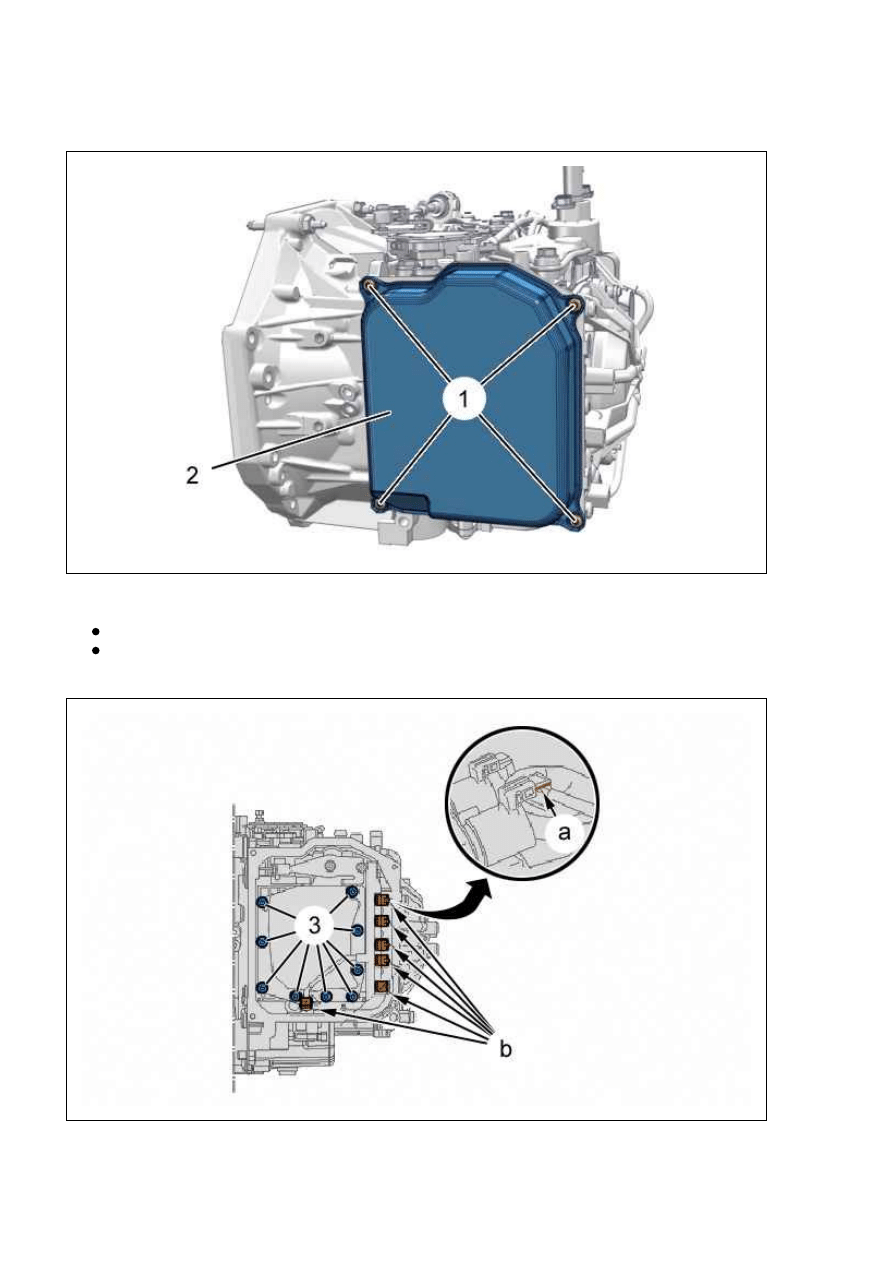

Rysunek : B2CG1FUD

Zdemontować :

śruby (1)

Osłonę (2)

Rysunek : B2CG1FVD

Zdemontować 9 śruby (3).

Odłączyć złącza 6 elektrozaworów sekwencji (w "b") ; Podważyć delikatnie za pomocą śrubokręta (w "a").

407 - B2CG01F5P0 - Demontaż - Montaż : Blok hydrauliczny i elektro...

http://127.0.0.1:6090/affiche.do?ref=B2CG01F5P0&refaff=B2CG01F...

2 z 7

2015-03-28 02:06

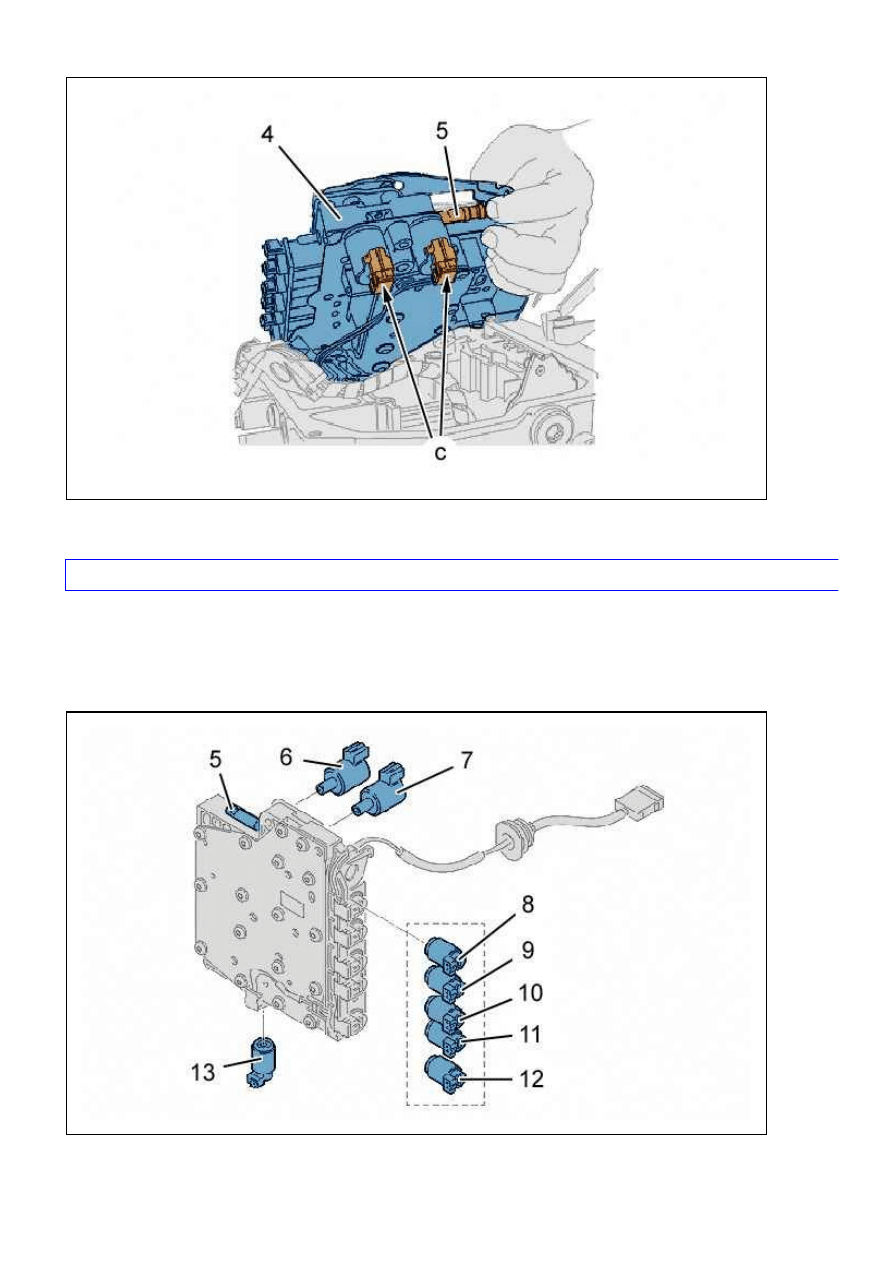

Rysunek : B2CG1FWD

Odsunąć blok hydrauliczny (4).

UWAGA

UWAGA

UWAGA

UWAGA : Uważać, aby nie zawór ręczny (5) nie upadł.

Odłączyć złącza elektrozaworów modulacji ciśnienia (w "c").

Zdemontować blok hydrauliczny (4).

2.2. Elektrozawory bloku hydraulicznego

2.2. Elektrozawory bloku hydraulicznego

2.2. Elektrozawory bloku hydraulicznego

2.2. Elektrozawory bloku hydraulicznego

Rysunek : B2CG1FXD

(5) Zawór ręczny (VM).

(6) Elektrozawór głównego ciśnienia (EVM ciśnienia).

407 - B2CG01F5P0 - Demontaż - Montaż : Blok hydrauliczny i elektro...

http://127.0.0.1:6090/affiche.do?ref=B2CG01F5P0&refaff=B2CG01F...

3 z 7

2015-03-28 02:06

(7) Elektrozawór modulacji sterowania sprzęgła hydrokinetycznego (EVM obejściowy).

(8) Elektrozawór sekwencyjny EVS4.

(9) Elektrozawór sekwencyjny EVS3.

(10) Elektrozawór sekwencyjny EVS1.

(11) Elektrozawór sekwencyjny EVS2.

(12) Elektrozawór sekwencyjny EVS6.

(13) Elektrozawór sekwencyjny EVS5.

UWAGA

UWAGA

UWAGA

UWAGA : Nie jest konieczny demontaż bloku hydraulicznego (4) aby zdemontować elektrozawory sekwencji .

UWAGA

UWAGA

UWAGA

UWAGA : Po zdemontowaniu elektrozaworu sekwencji EVS5 (13) należy podtrzymywać szufladę hydrauliczną

sterowaną przez elektrozawór, aby uniknąć jego upadnięcia.

UWAGA

UWAGA

UWAGA

UWAGA : W razie potrzeby : Zdemontować elektrozawory bloku hydraulicznego (4).

3. Montaż

3. Montaż

3. Montaż

3. Montaż

UWAGA

UWAGA

UWAGA

UWAGA :

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

.

3.1. Elektrozawory bloku hydraulicznego

3.1. Elektrozawory bloku hydraulicznego

3.1. Elektrozawory bloku hydraulicznego

3.1. Elektrozawory bloku hydraulicznego

UWAGA

UWAGA

UWAGA

UWAGA : Wymienić uszczelki elektrozaworów przy każdym montażu.

UWAGA

UWAGA

UWAGA

UWAGA : Nie jest konieczny demontaż bloku hydraulicznego (4), aby zamontować elektrozawory sekwencji (jeżeli

zachodzi konieczność) ; Zamontować elektrozawory bloku hydraulicznego (4).

3.2. Blok hydrauliczny automatycznej skrzynki biegów

3.2. Blok hydrauliczny automatycznej skrzynki biegów

3.2. Blok hydrauliczny automatycznej skrzynki biegów

3.2. Blok hydrauliczny automatycznej skrzynki biegów

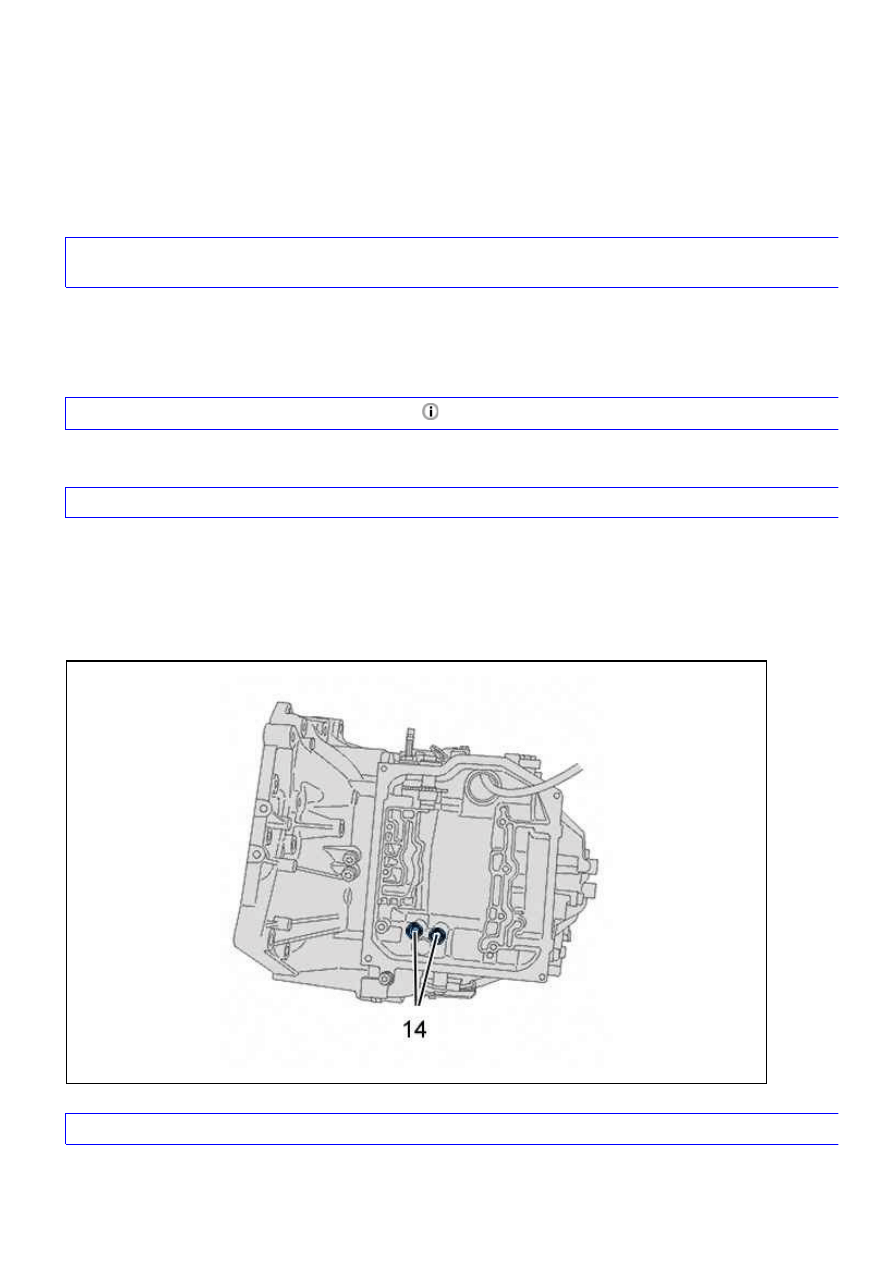

Rysunek : B2CG1FYD

UWAGA

UWAGA

UWAGA

UWAGA : Zamontować nowe uszczelki (14).

Założyć blok hydrauliczny (4).

Podłączyć ponownie złącza elektrozaworów modulacji ciśnienia (w "c").

407 - B2CG01F5P0 - Demontaż - Montaż : Blok hydrauliczny i elektro...

http://127.0.0.1:6090/affiche.do?ref=B2CG01F5P0&refaff=B2CG01F...

4 z 7

2015-03-28 02:06

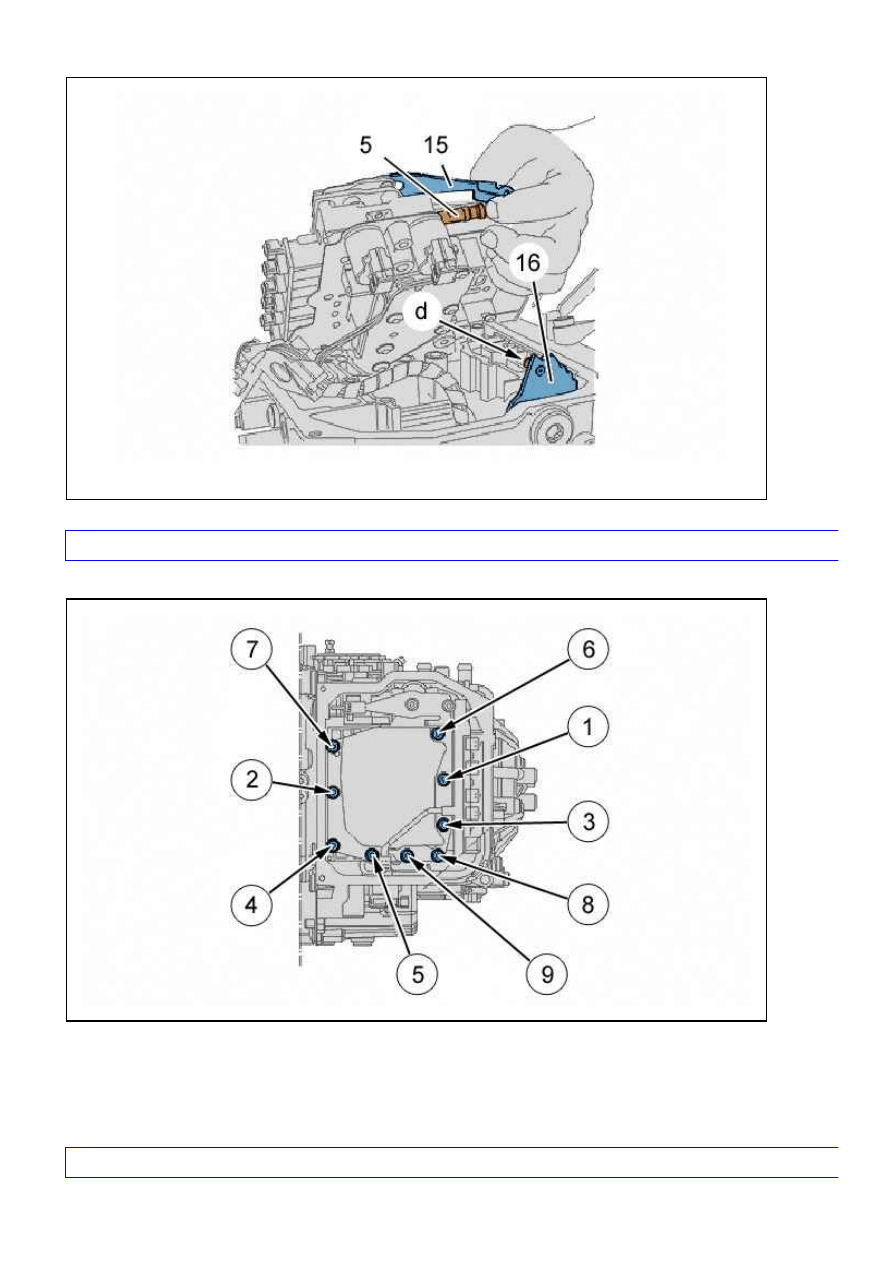

Rysunek : B2CG1FZD

UWAGA

UWAGA

UWAGA

UWAGA : Dopilnować, aby ręczny zawór (5) ułożyć się w występie "d" wycinka z wyżłobieniami (16).

Rysunek : B2CP4JHD

Zamontować 9 śruby (3) bloku hydraulicznego (4).

Podłączyć z powrotem złącza 6 elektrozaworów sekwencji (w "b").

4. Regulacja dźwigni wewnętrznej

4. Regulacja dźwigni wewnętrznej

4. Regulacja dźwigni wewnętrznej

4. Regulacja dźwigni wewnętrznej

UWAGA

UWAGA

UWAGA

UWAGA : Wykonać tą regulację przy każdej interwencji na bloku hydraukicznym (4) lub wewnętrznym sterowaniu .

407 - B2CG01F5P0 - Demontaż - Montaż : Blok hydrauliczny i elektro...

http://127.0.0.1:6090/affiche.do?ref=B2CG01F5P0&refaff=B2CG01F...

5 z 7

2015-03-28 02:06

Rysunek : B2CG2UID

UWAGA

UWAGA

UWAGA

UWAGA : Regulację wykonuje się przy zdemontowanej obudowie (2) bloku hydraulicznego (4).

UWAGA

UWAGA

UWAGA

UWAGA : Przesunąć dźwignię (17) do oporu mechanicznego do tyłu pojazdu (Zgodnie ze strzałką ) ; Przytrzymać

dźwignię (17) za pomocą opaski zaciskowej z tworzywa sztucznego podczas procedury regulacji.

Poluzować śrubę (18).

Umieścić rolkę "e" płytki (15) w wycięciu ustawczym 2 wycinka z wyżłobieniami (16).

Zdemontować śrubę (19).

Rysunek : B2CG2UJD

Doprowadzić przyrząd [0338-M2] do zetknięcia na szerokości płytki (15).

407 - B2CG01F5P0 - Demontaż - Montaż : Blok hydrauliczny i elektro...

http://127.0.0.1:6090/affiche.do?ref=B2CG01F5P0&refaff=B2CG01F...

6 z 7

2015-03-28 02:06

Zamontować przyrząd [0338-M1] w miejsce śruby (19).

Pchnąć płytkę (15) w kierunku strzałki i zablokować całość za pomocą przyrządu [0338-M1].

Dokręcić śruby (18) momentem 0,9 daNm.

Usunąć przyrządy [0338-M1], [0338-M2].

Zamontować śrubę (19) ; Dokręcić momentem 0,7 daNm.

UWAGA

UWAGA

UWAGA

UWAGA : Sprawdzić działanie dźwigni selektora biegów we wszystkich położeniach ; Nie należy nadmiernie przesuwać

dźwigni (17) gdy znajduje się w położeniu mechanicznego oporu z tyłu (Zgodnie ze strzałką ).

5. Montaż (ciąg dalszy)

5. Montaż (ciąg dalszy)

5. Montaż (ciąg dalszy)

5. Montaż (ciąg dalszy)

Zamontować :

Obudowa (2) wyposażona w nową uszczelkę

śruby (1)

UWAGA

UWAGA

UWAGA

UWAGA : Wykonać czynności do wykonania po podłączeniu akumulatora.

Podłączyć akumulator .

Napełnić skrzynkę biegów olejem.

Wykonać napełnienie, odpowietrzenie i uzupełnienie poziomu płynu w układzie chłodzenia.

Zamontować :

Niezbędne elementy do zdemontowania bloku hydraulicznego

Osłonę pod silnikiem (zależnie od wyposażenia)

Rezonator powietrza

Wykonać aktualizację wartości licznika zużycia oleju ; Za pomocą diagnoskopu.
