DEMONTAŻ - MONTAŻ : SPRZĘGŁO

DEMONTAŻ - MONTAŻ : SPRZĘGŁO

DEMONTAŻ - MONTAŻ : SPRZĘGŁO

DEMONTAŻ - MONTAŻ : SPRZĘGŁO

SKRZYNIA MECHA BE4

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

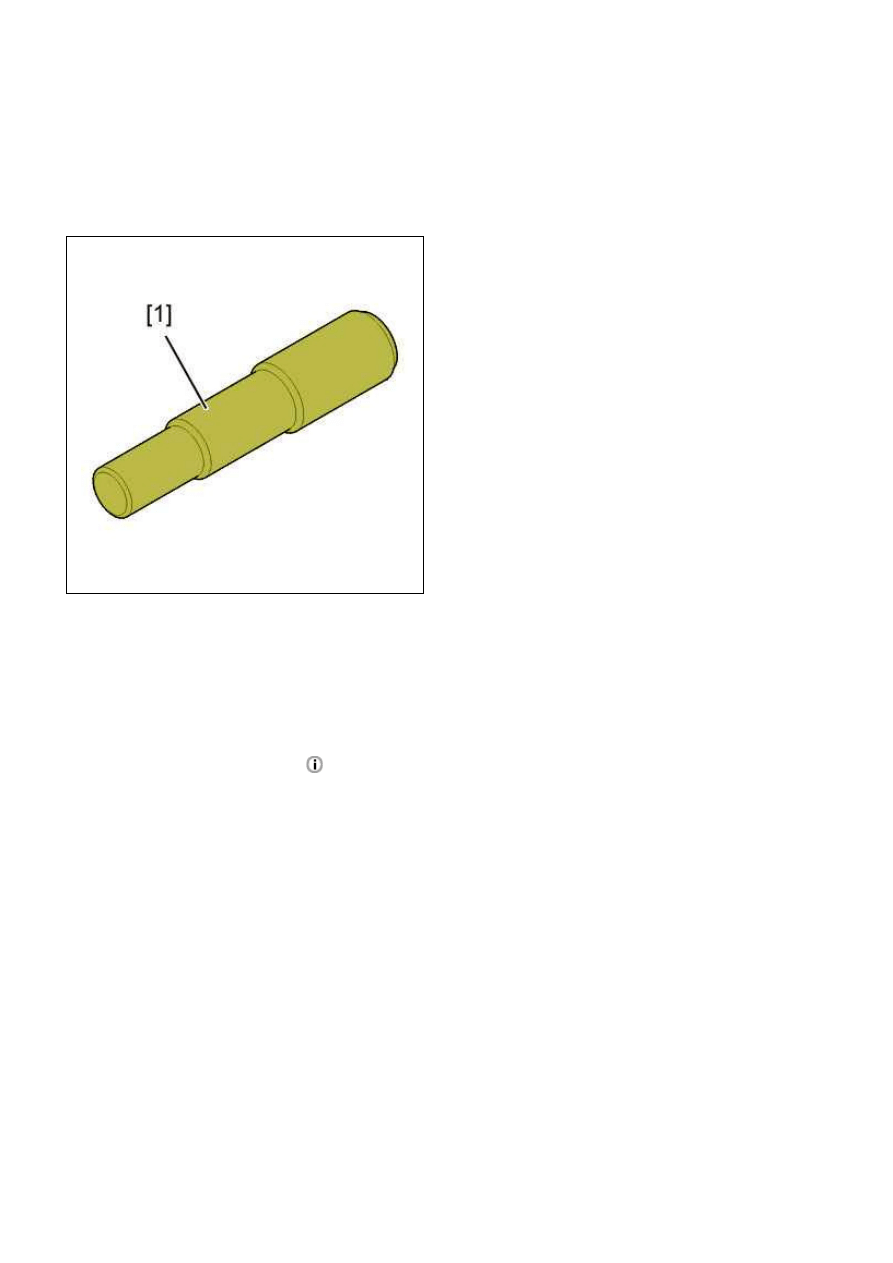

Rysunek : B2CK0A3C

[1] Trzpień do centrowania tarczy ciernej sprzęgła (-).0213/(-).0214.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

UWAGA

UWAGA

UWAGA

UWAGA : Sposób ten stosuje się do wszystkich modeli kół zamachowych.

SKRZYNIA MECHA BE4

Zdemontować skrzynkę biegów

Zdemontować skrzynkę biegów

Zdemontować skrzynkę biegów

Zdemontować skrzynkę biegów

.

UWAGA

UWAGA

UWAGA

UWAGA : Oznaczyć mechanizm względem koła zamachowego (w przypadku jego powtórnego wykorzystania).

407 - B2BG01A1 - Demontaż - Montaż : Sprzęgło

http://127.0.0.1:6090/affiche.do?ref=B2BG01A1&refaff=B2BG01A1&...

1 z 3

2015-03-28 01:51

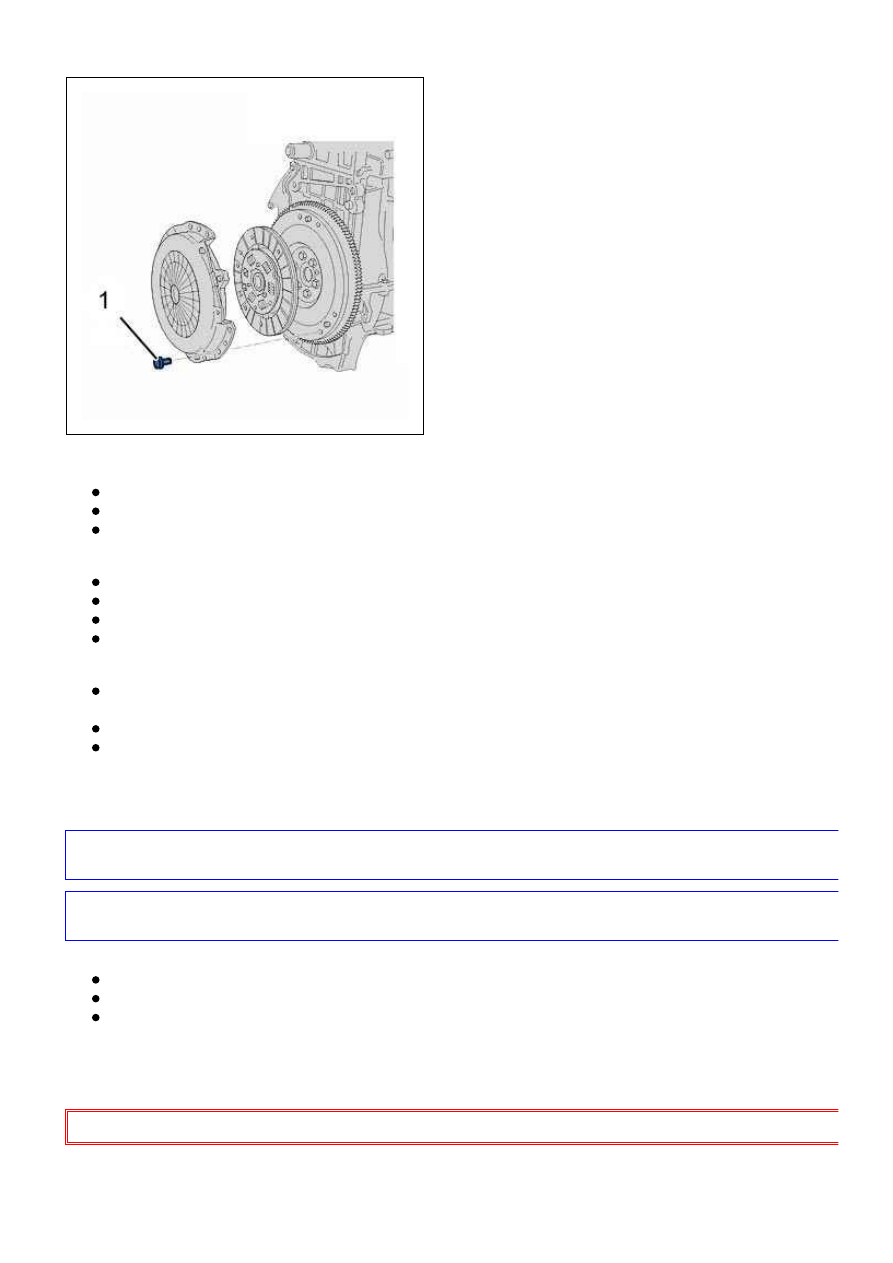

Rysunek : B2BA00IC

Zdemontować :

Śruby mocujące (1) mechanizmu sprzęgła

Mechanizm sprzęgła

Tarcza

Sprawdzić wzrokowo :

Brak śladów i zarysowań na powierzchni nośnej koła zamachowego

Zużycie koła zamachowego

Stan zębnika rozrusznika

Mechanizm sprzęgła

W przypadku obecności oleju w obudowie sprzęgła, wymienić :

Uszczelka wału korbowego (Po zdemontowaniu pojedynczego koła zamachowego) (Koło zamachowe silnika :

Dokręcanie momentem 4.8 daNm)

Uszczelka wału korbowego ; Po zdemontowaniu podwójnego koła zamachowego z tłumikiem drgań skrętnych

Prowadnica łożyska oporowego sprzęgła

3. Montaż

3. Montaż

3. Montaż

3. Montaż

UWAGA

UWAGA

UWAGA

UWAGA : Kierunek montażu tarczy : sprężyny piasty amortyzującej, strona mechanizmu (Pojedyncze koło zamachowe

silnika) .

UWAGA

UWAGA

UWAGA

UWAGA : Zweryfikować kierunek montażu piasty oddzielonej od tarczy (w zależności od modelu podwójnego koła

zamachowego).

Umieścić :

Tarcza cierna

Mechanizm sprzęgła (do znacznika, jeżeli jest to konieczne)

Trzpień centrujący [1]

Dokręcić śruby (1) momentem 2.0 daNm.

Zdemontować przyrząd [1].

Nałożyć cienką warstwę MOLYKOTE BR2 PLUS na prowadnicę łożyska sprzęgła oraz na końce widełek.

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Wymieniać systematycznie : Łożysko oporowe sprzęgła .

Założyć łożysko oporowe sprzęgła.

SKRZYNIA MECHA BE4

407 - B2BG01A1 - Demontaż - Montaż : Sprzęgło

http://127.0.0.1:6090/affiche.do?ref=B2BG01A1&refaff=B2BG01A1&...

2 z 3

2015-03-28 01:51

Zamontować skrzynkę biegów

Zamontować skrzynkę biegów

Zamontować skrzynkę biegów

Zamontować skrzynkę biegów

.
