ALPHARD

®

Profesjonalny wzmacniacz mocy

Instrukcja obsługi

Seria V

Profesjonalny Wzmacniacz Mocy

Niniejszą instrukcję należy dokładnie przeczytać przed przystąpieniem do podłączania,

obsługi lub regulacji niniejszego produktu.

Spis treści:

Właściwości

1

Ostrzeżenie

2

Instalacja

3

Podłączenia 2U

4

Końcówki i tryby pracy 2U

7

Podłączenia 3U

10

Końcówki i tryby pracy 3U

13

Schemat blokowy

16

Specyfikacje

17

Strona 1

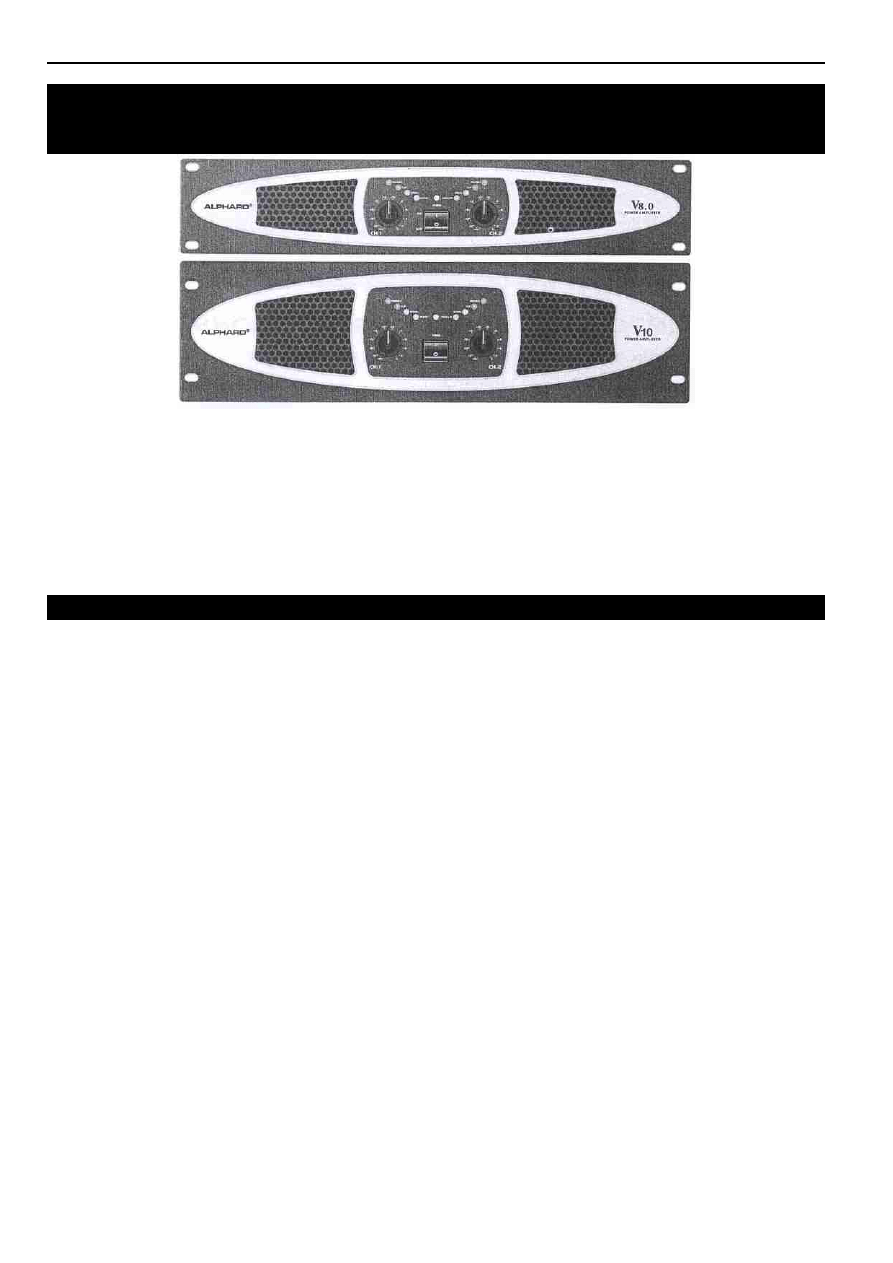

Seria V

Profesjonalny wzmacniacz mocy

Gratulacje z powodu wybrania profesjonalnego wzmacniacza mocy ALPHARD Serii V.
Zakupiliście Państwo jeden z najlepszych wzmacniaczy znajdujących się obecnie na rynku.
Nasze urządzenie zostało opracowane wykorzystując wiedzę fachową profesjonalnych
inżynierów dźwięku i muzyków. Stwierdzicie, że wasz nowy wzmacniacz ALPHARD Serii V
posiada doskonałe właściwości i większą elastyczność niż dowolny inny wzmacniacz w swojej
grupie cenowej. Prosimy o dokładne przeczytanie instrukcji dla wykorzystania wszystkich zalet
nowego urządzenia.

WŁAŚCIWOŚCI

Oferując najwyższą moc, pierwszorzędne działanie i w pełni profesjonalne właściwości
eksploatacyjne w kompaktowej podstawie montażowej przystosowanej do warunków drogowych,
Seria V jest idealna nawet dla najbardziej wymagających instalacji wzmocnienia dźwięku i
zastosowań drogowych.

Instrukcje eksploatacyjne wzmacniacza przeznaczone są dla wszystkich profesjonalnych
wzmacniaczy mocy Serii V. Działanie i funkcje tych urządzeń są takie same z zaznaczonymi
wyjątkami.

•

Pełne właściwości eksploatacyjne: zapadkowe regulatory głośności; równoległe symetryczne
wejścia ZLR i ¼” TRS; stereo (kanał podwójny); tryby eksploatacyjne wejścia równoległego
lub zmostkowanego mono z przełącznikiem selekcyjnym; niezależne ograniczniki zapadkowe
zwalniane przez użytkownika (kompresor, 3 wybierane czułości sygnału wejściowego,
przełącznik podniesienia uziemienia, śruby zaciskowe (bananowe) i wyjścia speakon.

•

Pełne właściwości bezpieczeństwa / niezawodności: 2 wentylatory dwubiegowe do
chłodzenia; włączenia płynnego startu, bezszumowe włączanie – wyłączanie; niezależne
zabezpieczenie DC i przeciążenia termicznego na każdym kanale; zabezpieczenie przed
zwarciem i zabezpieczenie głośnika; wbudowany ogranicznik natężenia prądu.

•

Wskaźniki diodowe na panelu przednim: Aktywny, Sygnał, Limit i ochrona

•

Przystosowana do warunków drogowych, solidna płyta montażowa (2U/3U)

•

Konstrukcja modułowa, umożliwiająca łatwy serwis.

Strona 2

OSTRZEŻENIE

UWAGA!!!

Ryzyko porażenia elektrycznego. Nie otwierać.
Uwaga: W celu zmniejszenia ryzyka porażenia elektrycznego nie
zdejmować pokrywy (lub ścianki tylnej).Wewnątrz nie ma żadnych części
podlegających obsłudze. Serwis zlecić wykwalifikowanemu personelowi
serwisowemu.

Trójkąt równoboczny zawierający rysunek błyskawicy / grotu strzałki ma na celu ostrzec użytkownika o
obecności nie izolowanego „niebezpiecznego napięcia” wewnątrz obudowy urządzenia, takie napięcie może
mieć wielkość wystarczającą aby stanowić zagrożenie porażeniem elektrycznym.

Trójkąt równoboczny zawierający symbol wykrzyknika ma na celu ostrzec użytkownika o obecności
ważnych instrukcji eksploatacyjnych i serwisowych w literaturze dołączonej do tego urządzenia.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

Podczas eksploatacji tego urządzenia elektronicznego należy zawsze przestrzegać
podstawowych środków ostrożności, włącznie z następującymi:

Przeczytać wszystkie instrukcje przed przystąpieniem do eksploatacji produktu.
1. Nie używać tego produktu w pobliżu wody (np. przy wannie, umywalce, zlewie, w mokrej

piwnicy, lub blisko basenu pływackiego, itd.).

2. Ten produkt należy eksploatować wyłącznie z wózkiem lub stojakiem, które zapewnią stabilne

i poziome położenie oraz będą zapobiegały chybotaniu.

3. Ten produkt, w połączeniu z słuchawkami lub głośnikami, może być zdolny do wytwarzania

dźwięków o poziomie, który może spowodować trwałą utratę słuchu. Nie obsługiwać przez
długi okres czasu przy wysokim poziomie głośności lub przy poziomie, który jest przykry. W
wypadku stwierdzenia jakiejkolwiek utraty słuchu lub dzwonienia w uszach, należy
skontaktować się z laryngologiem.

4. Produkt należy tak ustawić, aby zapewnić prawidłową wentylację.
5. Produkt należy umieścić z dala od takich źródeł ciepła, jak grzejniki, wentylatory ogrzewania,

lub inne urządzenia (włącznie z wzmacniaczami), które wytwarzają ciepło.

6. Produkt należy podłączyć do zasilania tylko takiego typu, jakie jest opisane w instrukcji obsługi

lub jakie jest zaznaczone na produkcie. Bezpieczniki wymieniać tylko na bezpieczniki o
podanym typie, wielkości i o prawidłowej wartości znamionowej.

7. Kabel zasilający powinien: (1) nie być uszkodzony, (2) nigdy nie dzielić gniazdka lub kabla

przedłużającego z innymi urządzeniami aby nie przekroczona została wartość znamionowa
gniazdka lub kabla przedłużającego, i (3) nigdy nie powinien zostać pozostawiony podłączony
do gniazdka gdy nie jest wykorzystywany przez długi okres czasu.

8. Należy uważać, aby żadne obiekty nie spadały na urządzenie oraz na to, aby nie rozlewać

płynów na obudowę.

9. Produkt powinien zostać poddany obsłudze serwisowej przez wykwalifikowany personel

serwisowy jeżeli:

a. Uszkodzony został kabel zasilający lub wtyczka.
b. Obiekt spadł na urządzenie lub płyn dostał się do środka przez otwory urządzenia.
c. Produkt był narażony na działanie deszczu.
d. Wydaje się, że produkt nie działa normalnie lub wykazuje widoczną zmianę działania.
e. Produkt został upuszczony lub obudowa została uszkodzona.

10. Nie próbować dokonywać napraw przekraczających zakres opisany w instrukcji konserwacji

użytkownika. Wszystkie inne prace serwisowe należy przekazywać wykwalifikowanemu
personelowi serwisowemu.

Strona 3

INSTALACJA

Niniejszy podręcznik zawiera ważne informacje dotyczące prawidłowej i bezpiecznej eksploatacji
waszego ALPHARD. Podręcznik należy dokładnie przeczytać przed przystąpieniem do obsługi
waszego wzmacniacza. W wypadku jakichkolwiek pytań należy skontaktować się z waszym
dealerem ALPHARD.

ROZPAKOWANIE
Ostrożnie otworzyć karton transportowy i sprawdzić, czy nie występują widoczne uszkodzenia
sprzętu. Każdy wzmacniacz serii ALPHARD został przed wysyłką kompletnie przetestowany i
zbadany. W wypadku stwierdzenia jakichkolwiek uszkodzeń powiadomić niezwłocznie firmę
wysyłkową. Pamiętać, aby zachować karton i wszystkie materiały opakowania do zbadania przez
przewoźnika.

ZAWARTOŚĆ
Instrukcja obsługi

•

Wzmacniacz serii V (należy sprawdzić, czy numer seryjny urządzenia jest taki sam, jaki jest
podany na kartonie transportowym)

•

Kabel zasilający AC

•

Karta gwarancyjna

MONTAŻ NA STOJAKU
Wzmacniacze serii V są zaprojektowane do montażu na standardowym stojaku 19”, jak również
do montażu w zestawie bez szafki. W celu zamontowania do przednich szyn stojaka wykorzystać
4 śruby z podkładkami. Dobrym pomysłem jest również podparcie wzmacniacza również z tyłu,
szczególnie dla zastosowań ruchomych, w których wzmacniacz będzie narażony na silne
wibracje.

CHŁODZENIE WZMACNIACZA
Należy również zwrócić uwagę na chłodzenie wzmacniacza. Nigdy nie zasłaniać otworów
wentylacyjnych wzmacniacza z przodu i z tyłu wzmacniacza. Nie instalować wzmacniacza w
miejscu, które jest narażone na bezpośrednie działanie promieni słonecznych, lub blisko
gorących urządzeń lub grzejników. Nadmierna ilość ciepła może wpłynąć niekorzystnie na
obudowę i elementy wewnętrzne. Instalacja wzmacniacza w miejscach wilgotnych lub zapylonych
może spowodować wadliwe działanie lub wypadek. W wypadku instalacji na stojaku należy
pamiętać, aby całkowicie otworzyć tylne drzwiczki. Okresowo usuwać wewnętrzny kurz za
pomocą sprężonego powietrza przez otwory wentylacyjne.

Strona 4

PODŁĄCZENIA Z PRZODU I Z TYŁU (2U)

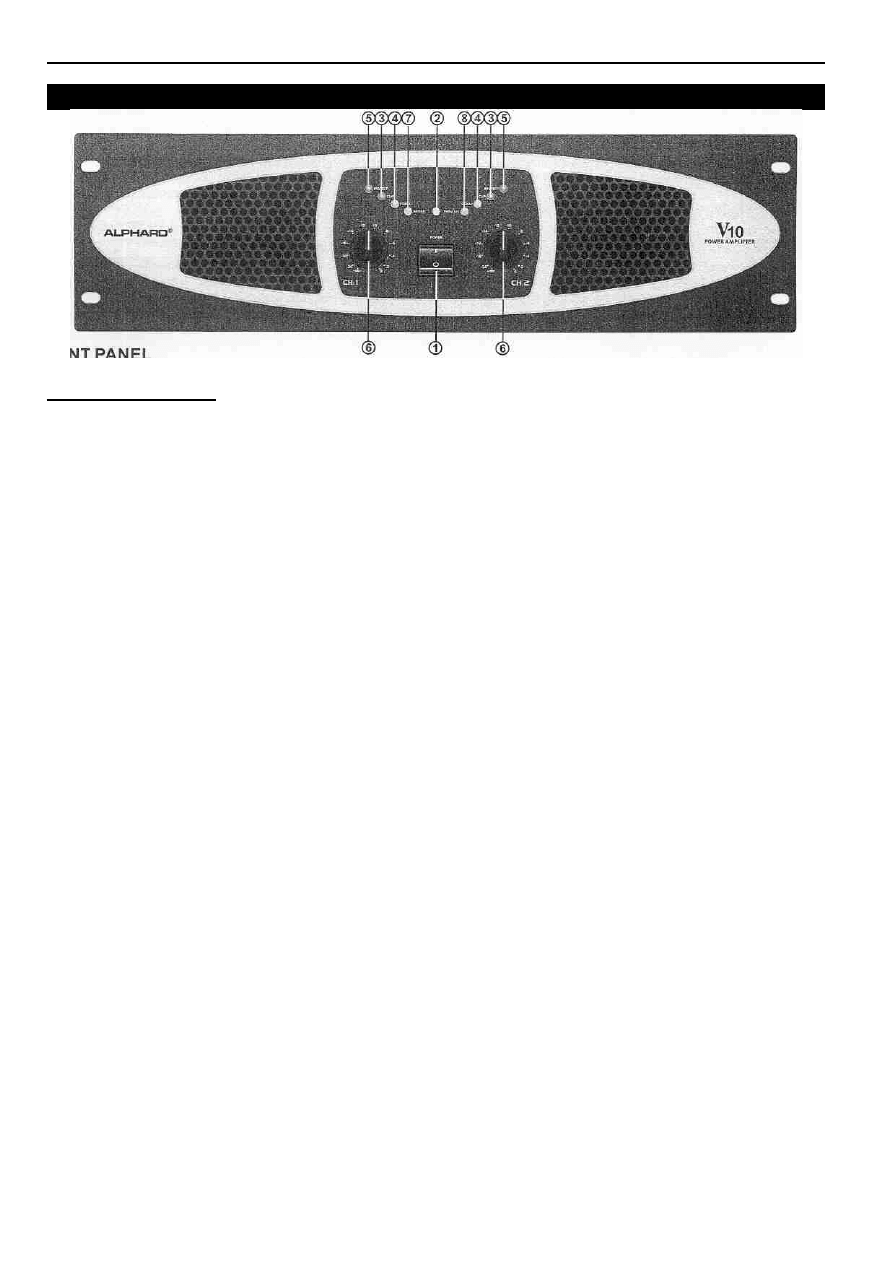

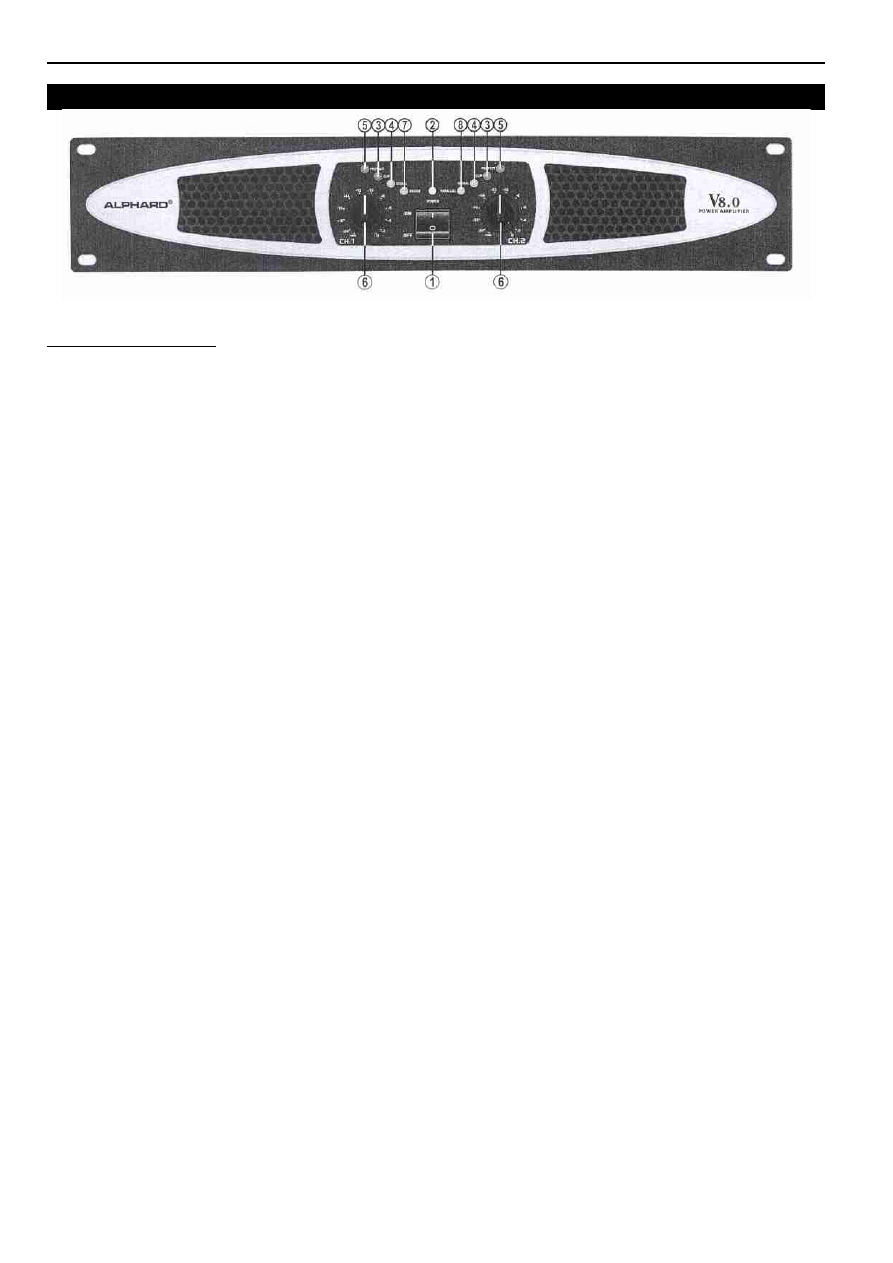

PANEL PRZEDNI

1. WYŁĄCZNIK ZASILANIA
Aby Włączyć lub Wyłączyć urządzenie, należy nacisnąć górną lub dolną część tego przycisku.
Przed włączeniem wzmacniacza należy sprawdzić wszystkie podłączenia i przekręcić w dolne
położenia regulatory poziomu. Podczas włączanie lub wyłączania wzmacniacza normalnym
zjawiskiem jest chwilowe wyciszenie.
(Uwaga: Zawsze należy włączać wzmacniacz jako ostatni, po całym podłączonym sprzęcie, i
zawsze wyłączać wasz wzmacniacz mocy przed pozostałym podłączonym sprzętem).

2. DIODY WSKAŹNIKOWE AKTYWNOŚCI
Diody zapalające się, gdy zasilanie jest włączone.

3. DIODY WSKAŹNIKOWE LIMITU
Diody świecące, gdy dowolna sekcja wyjścia wzmacniacza mocy mieści się w granicach 3dB od
obcinania. Okazjonalne miganie tych diod jest akceptowalne, ale jeżeli pozostają zapalone dłużej,
należy zredukować albo regulatory poziomu wzmacniacza lub poziom sygnału wyjściowego
poprzedzającego komponentu dla uniknięcia słyszalnego zniekształcenia.

4. DIODY WSKAŹNIKOWE SYGNAŁU
Diody zapalające się dla potwierdzenia obecności sygnału wejściowego większego niż 100 mV
na tym kanale wzmacniacza.

5. DIODY WSKAŹNIKOWE ZABEZPIECZENIA
Diody zapalające się jeżeli występuje zwarcie podłączenia wyjścia wzmacniacza mocy,
impedancja obciążenia jest zbyt niska lub jeżeli występuje wewnętrzne wadliwe działanie. Jeżeli
jedna z tych diod świecących jest zapalona, należy wyłączyć zasilanie i sprawdzić podłączenie
wyjścia w celu zweryfikowania czy jest prawidłowe, następnie należy ponownie włączyć
wzmacniacz.

6. REGULATORY POZIOMU
Sterują poziomem sygnału wchodzącego do każdego kanału. Faktyczne tłumienie napięcia
wzmacniacza jest pokazane w dB. Jeżeli diody limitu są zapalone w sposób ciągły (co wskazuje
na zbyt silny sygnał wejściowy), należy przekręcić tymi regulatorami w lewo.

7,8. DIODY WSKAŹNIKOWE RODZAJU PRACY
Dioda 7 sygnalizuje pracę wzmacniacza „BRIDGE”, natomiast dioda 8 sygnalizuje pracę
„PARALLEL”.

Strona 5

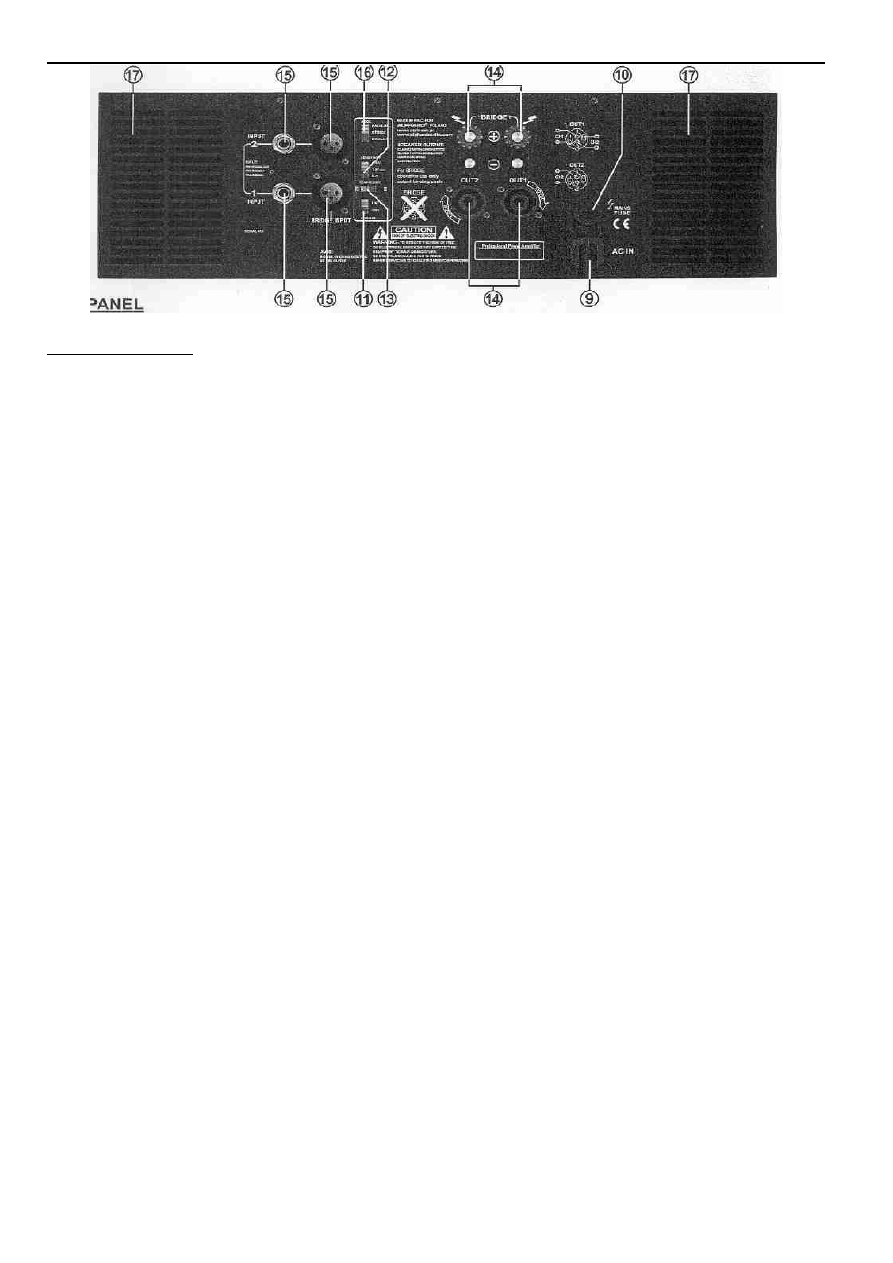

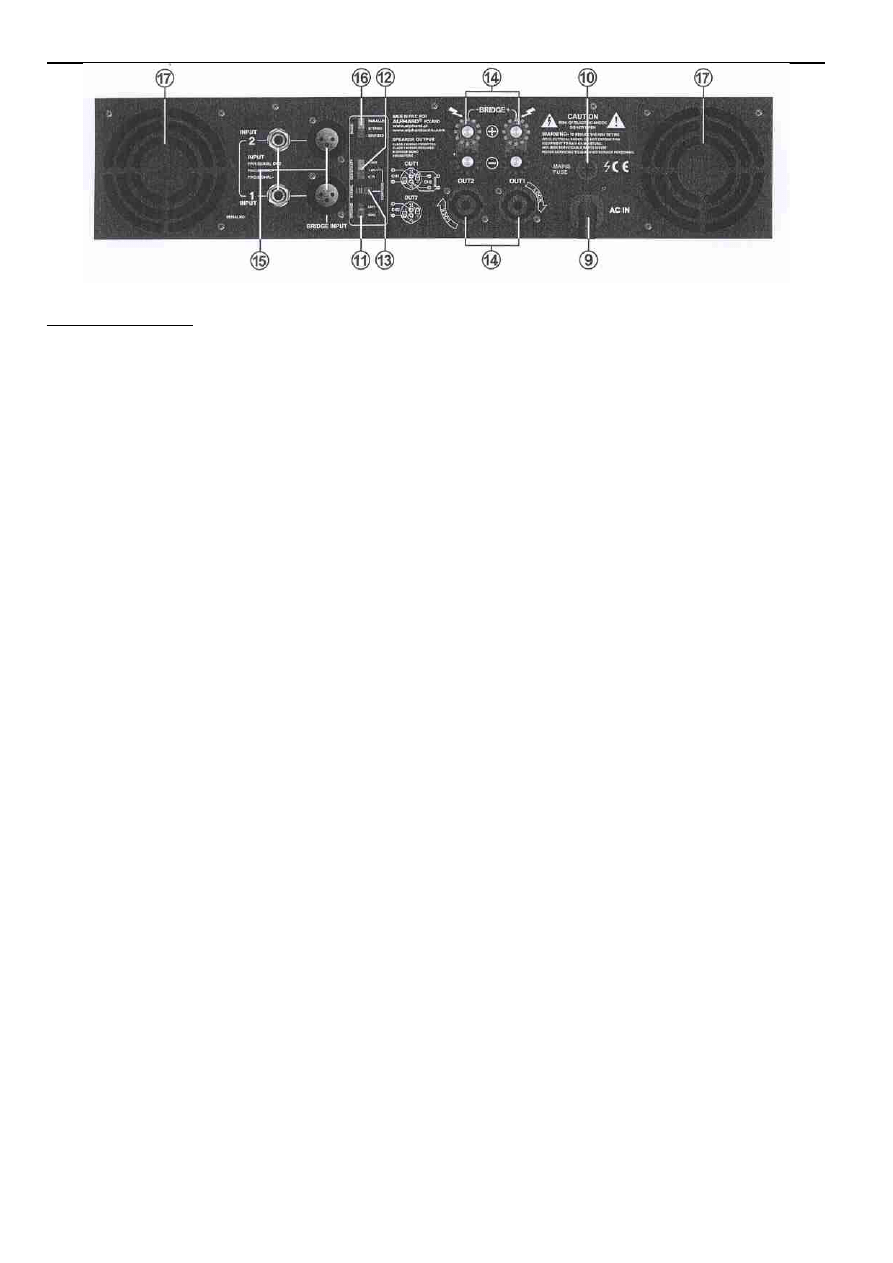

PANEL TYLNY

9. ZŁĄCZE ZASILANIA
Do podłączenia źródła zasilania AC do waszego wzmacniacza mocy wykorzystywane jest złącze
kablowe.
(UWAGA: Zawsze eksploatować urządzenie z przewodem uziemienia AC podłączonym do
uziemienia układu elektrycznego).

10. BEZPIECZNIK
Uchwyty bezpiecznikowe dla bezpieczników 20A/250V. Jeżeli takie bezpieczniki ciągle się
przepalają, należy wyłączyć urządzenie i oddać do przeglądu przez wykwalifikowany personel
serwisowy.

11. PRZEŁĄCZNIK ODŁĄCZENIA UZIEMIENIA
Przełączyć w górę w celu odłączenia w razie potrzeby płyty montażowej od ziemi dla
wyeliminowania buczenia spowodowanego przez pętle doziemne pętle zwarciowe.

12. PRZEŁĄCZNIK SELEKCYJNY CZUŁOŚCI
Wzmacniacze serii V oferują 3 poziomy CZUŁOŚCI pracy: 0,7V, 1,0V i 1,44V.

13. PRZEŁĄCZNIK SELEKCYJNY KOMPRESORA
Wzmacniacze serii V oferują pracę z kompresorem lub bez. Kompresor pracuje tylko wtedy, gdy
wybrana jest czułość 1V.

14. ZŁĄCZA WYJŚCIA KANAŁU L/R
Podłączenia są opisane na panelu tylnym i w sekcji PODŁĄCZENIA na stronie 7 niniejszego
podręcznika.

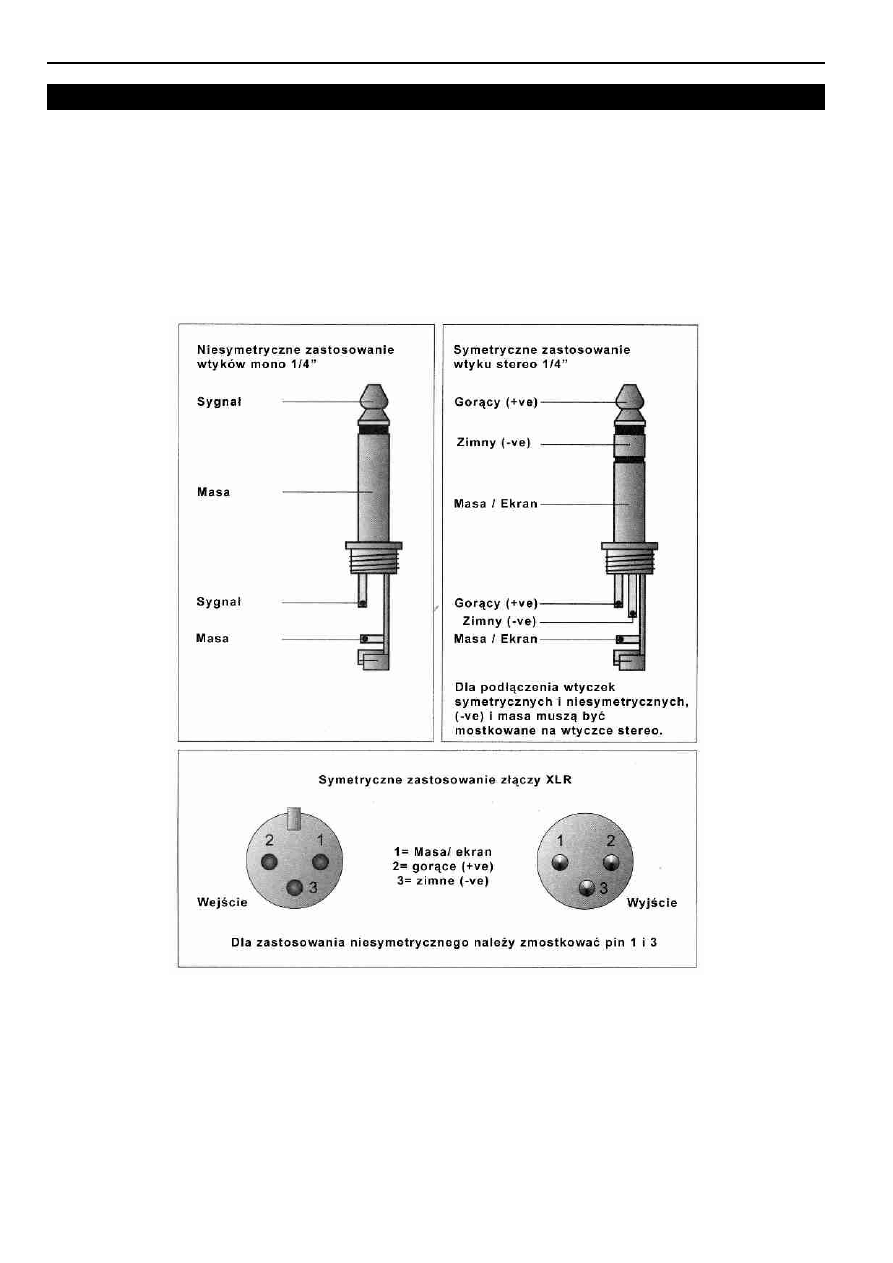

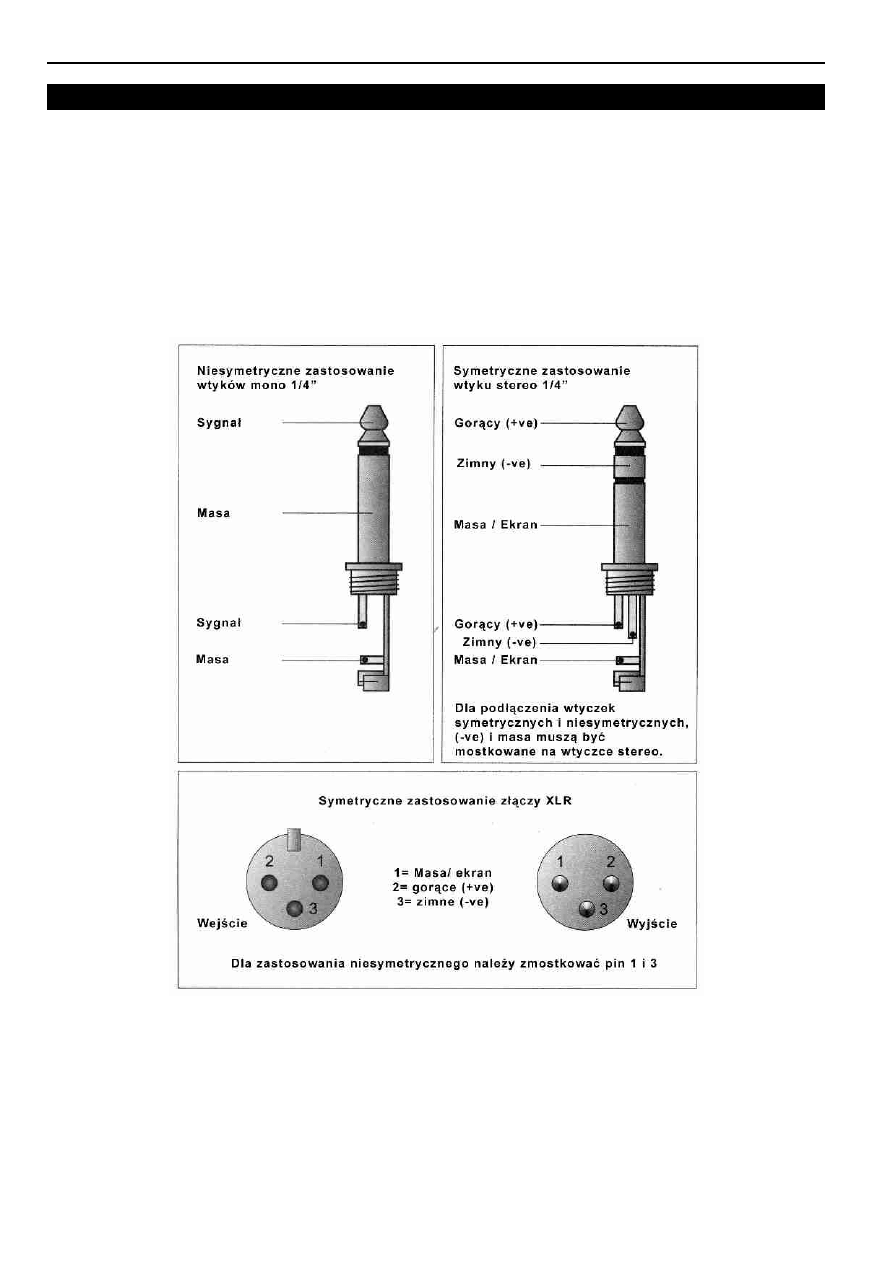

15. ZŁĄCZA WEJŚCIA SYMETRYCZNEGO (1/4” TRS I XLR)
Słuchawkowe gniazdka wtyczkowe 1/4" (6,3mm) TRS (Tip/Ring/Sleeve =
Końcówka/Pierścień/Tuleja) i złącza XLR są kompatybilne z wejściami symetrycznymi i są
okablowane jako Tip/Pin 3 = (-), Ring/Pin = (+) i Sleeve/Pin 1 = Ziemia. Ponieważ słuchawkowe
gniazdka wtyczkowe TRS i złącza XLR są wewnętrznie okablowane równolegle, można połączyć
to urządzenie równolegle z innym wzmacniaczem używając albo gniazdka wtyczkowego LINE1/4”
lub XLR (w zależności od tego, które jest wykorzystywane dla wejścia waszego sygnału) do
wyjścia sygnału do złączy wejściowych drugiego wzmacniacza.
Słuchawkowe gniazda wtyczkowe ¼”TRS można również wykorzystywać dla wejść
niesymetrycznych. Dla wtyczek słuchawkowych TRS, po prostu należy podłączyć Pierścień do
Tulei [Ring to Sleeve] (uziemienie). Dla wtyczek słuchawkowych ¼”TS nie jest konieczna żadna
zmiana, niezależnie od sygnału. Zalecane są połączenia symetryczne, ponieważ są mniej
wrażliwe na tętnienie AC. Dla uniknięcia utraty sygnału przy dużej długości kabla wymagana jest
impedancja wyjścia sygnału poniżej 600 omów.

Strona 6

Dla małych długości kabla odpowiednie powinno być niesymetryczne wejście sygnału. Dla pracy
stereo (dwa kanały), wykorzystać wejścia dla CH-1 i CH-2; dla pracy równoległej lub
mostkowanej, wykorzystać tylko wejście CH-1. (Więcej wyjaśnień znajduje się dla
PRZEŁĄCZNIKA SELEKCYJNEGO TRYBU poniżej).

16. PRZEŁĄCZNIK SELEKCYJNY TRYBU
Wzmacniacze serii V oferują 3 tryby pracy: PARALLEL (RÓWNOLEGŁY), STEREO I BRIDGED
(MOSTKOWANY). Należy przesunąć przełącznik na jeden z trybów odpowiedni dla waszego
zastosowania.

•

WEJŚCIE PARALLEL (MONO) – Ten tryb pozwala na równoległą pracę obydwu kanałów z
tym samym sygnałem i bez konieczności kabla Y. W tym trybie wejścia dla obydwu kanałów
są wewnętrznie połączone tak, że wymagane jest tylko podanie sygnału do jednego z
kanałów. Pozwala to jednak na niezależne sterowanie poziomem każdego kanału. Umożliwia
również łatwe połączenie łańcuchowe z innymi wzmacniaczami przez wykorzystanie innego
kanału złączy wejścia.
(Uwaga: Nie wybierać tego trybu „Parallel” w wypadku dostarczania do wzmacniacza 2
oddzielnych sygnałów).
(Uwaga: Nie używać zarówno kabli niesymetrycznych, jak i symetrycznych w tym samym
zestawie , ponieważ może to spowodować brak zrównoważenia wszystkich połączeń w
połączeniu łańcuchowym, powodując tętnienie.)

•

WEJŚCIE STEREO – Jest to najczęściej wykorzystywany tryb, pozwala na niezależne
sterowanie 2 oddzielnymi sygnałami, takimi jak playback stereo, miksowania na żywo
głównego i monitorowania, oraz pracę z dwoma wzmocnieniami (wysokie w jednym kanale i
niskie w drugim).

•

BRIDGED MONO – Ten tryb łączy moc obydwóch kanałów do zasilania jednego głośnika. W
tym trybie wzmacniacz wytwarza 4 razy większą moc szczytową i 3 razy większą moc
długotrwałą do 4 lub 8 omowego głośnika , niż moc którą każdy kanał może dostarczyć
oddzielnie w trybie stereo lub równoległym.
(UWAGA: W tym trybie wzmacniacz może dostarczyć wysoki poziom mocy do głośnika.
Należy upewnić się, że głośnik, złącza i okablowanie mogą obsługiwać to wyjście. Należy
pamiętać, że przedłużony czas trwania przesterowanych sygnałów wyjściowych do głośnika 4
omy może spowodować przepalenie bezpiecznika sieci zasilającej, należy więc uważać, aby
nie przeciążać wzmacniacza przy takiej pracy).
W celu pracy zmostkowanej mono należy podłączyć sygnał wejściowy do wejścia CH-1.

17. OTWORY WENTYLACYJNE
Szybkość wentylatora zmienia się automatycznie dla utrzymania właściwej temperatury roboczej
wnętrza.

Strona 7

PODŁĄCZENIA (2U)

Poniższe instrukcje opisują najbardziej powszechne sposoby zainstalowania waszego
wzmacniacza do systemu dźwiękowego.

1. Przed wykonaniem jakichkolwiek podłączeń wyłączyć przełącznik zasilania wzmacniacza.
2. Wzmacniacze serii M można eksploatować w jednym z trzech trybów (stereo, bridged-

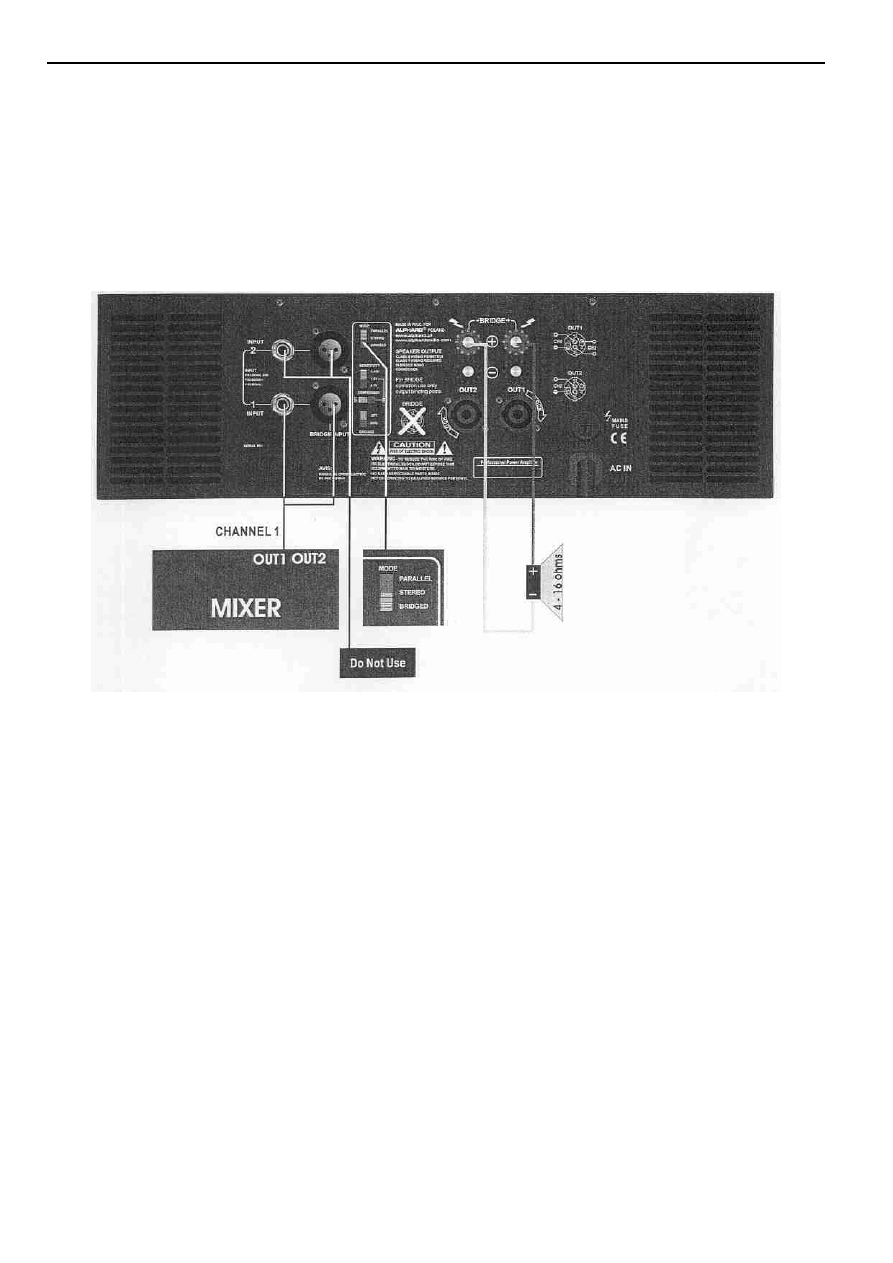

mono i mono równoległe). Podłączenia głośnika – patrz poniższe schematy.

(Uwaga: ALPHARD Systems nie przyjmują żadnej odpowiedzialności za uszkodzenia
głośników wynikające z nieprawidłowego okablowania, nieostrożnej obsługi wzmacniacza
lub przekroczenia mocy.)

Strona 8

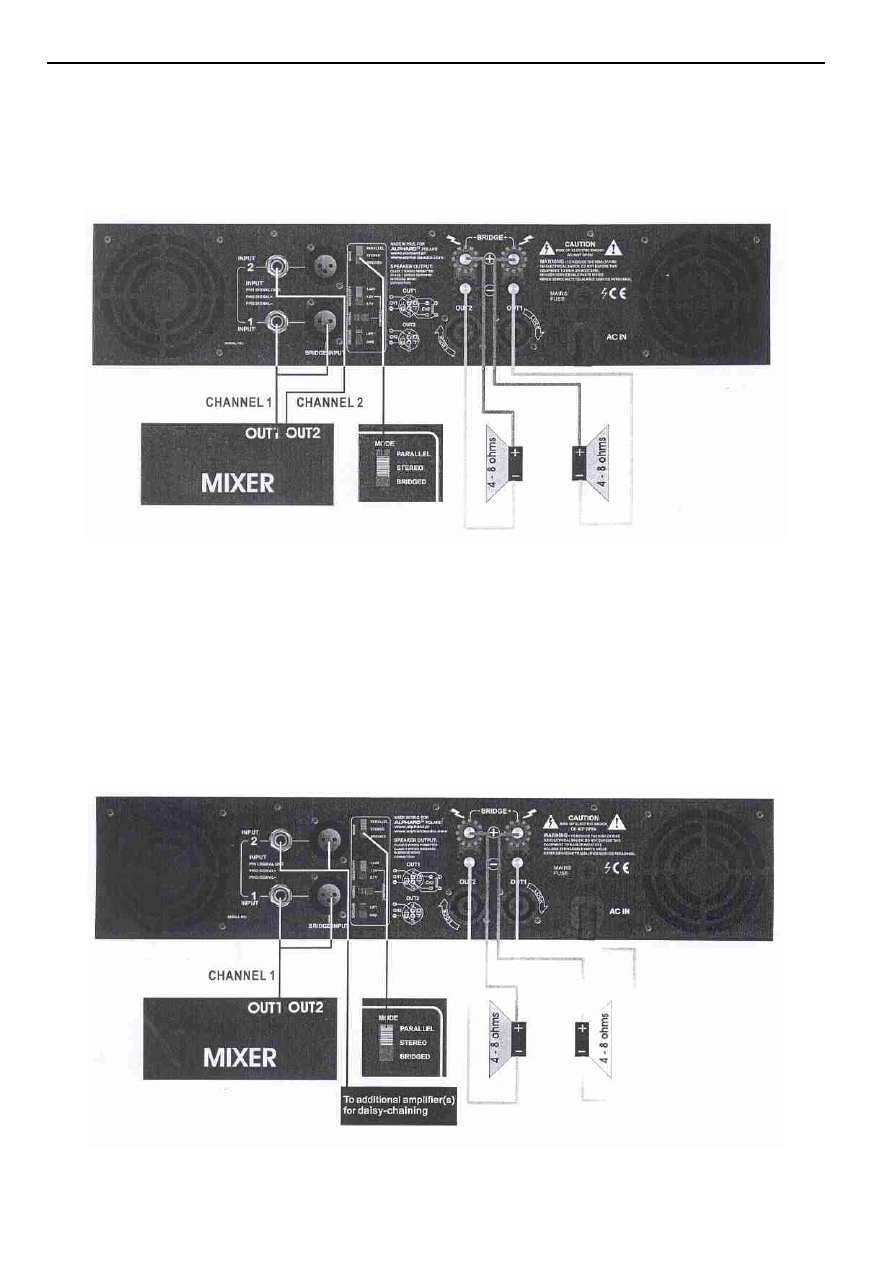

Tryb Stereo (Dwukanałowy)
Aby wprowadzić wzmacniacz w tryb stereo, należy najpierw wyłączyć wzmacniacz, następnie
przesunąć PRZEŁĄCZNIK SELEKCYJNY TRYBU (16) w położenie środkowe (STEREO”), i
odpowiednio podłączyć, w sposób pokazany, okablowanie wejścia/wyjścia.
(Uwaga: Nie podłączać obciążenia głośnika mniejszego niż 4 omy, ponieważ może to
spowodować uszkodzenie waszego wzmacniacza).

Tryb równoległy (Mono)
Aby wprowadzić wzmacniacz w tryb równoległy-mono, należy najpierw wyłączyć wzmacniacz,
następnie przesunąć PRZEŁĄCZNIK SELEKCYJNY TRYBU (16) w położenie górne
„PARALLEL (MONO)” i odpowiednio, jak pokazano, podłączyć okablowanie wejścia/wyjścia.
Sygnał do dowolnego złącza wejścia będzie bezpośrednio zasilał obydwa kanały. Można
wstawiać sygnał wejściowy do dowolnych innych wzmacniaczy za pomocą dowolnych
pozostałych gniazdek wtykowych wejścia.
(Uwaga: Nie podłączać głośników o obciążeniu mniejszym niż 4 omy ponieważ może to
spowodować uszkodzenie waszego wzmacniacza).
(Uwaga: Nie używać przełączenia „PARALLEL (MONO)” w wypadku podawania do wzmacniacza
2 oddzielnych sygnałów).

To additional amplifier(s) for daisy chaining = Do dodatkowego wzmacniacza(-y) dla połączenia
łańcuchowego.

Strona 9

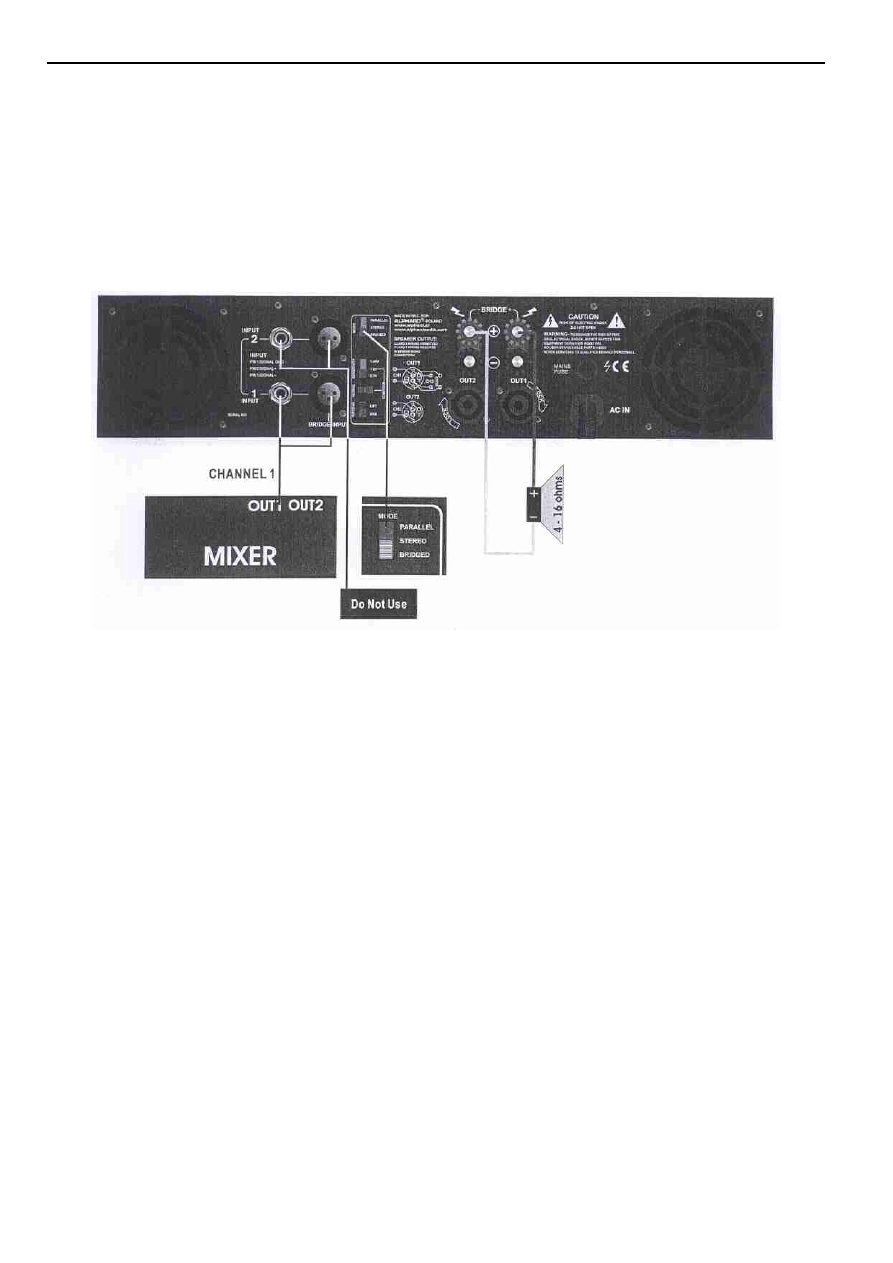

Tryb mostkowy mono
Aby wprowadzić wzmacniacz w tryb mostkowy mono, należy najpierw wyłączyć wzmacniacz i
przesunąć PRZEŁĄCZNIK SELEKCYJNY TRYBU (16) w położenie dolne „BRIDGED” i
odpowiednio, jak pokazano, podłączyć okablowanie wejścia/wyjścia. Sygnał jest wprowadzany do
CH-1. Regulator poziomu kanału „2” należy przekręcić w najniższe położenie (do końca w lewo).
(Uwaga: Nie podłączać głośników o obciążeniu mniejszym niż 4 omy ponieważ może to
spowodować uszkodzenie waszego wzmacniacza).
Uwaga: Ten tryb wytwarza dużą moc. Należy upewnić się, że okablowanie i głośnik posiadają
wystarczające parametry).

Strona 10

PODŁĄCZENIA Z PRZODU I Z TYŁU (3U)

PANEL PRZEDNI

1. WYŁĄCZNIK ZASILANIA
Aby Włączyć lub Wyłączyć urządzenie, należy nacisnąć górną lub dolną część tego przycisku.
Przed włączeniem wzmacniacza należy sprawdzić wszystkie podłączenia i przekręcić w dolne
położenia regulatory poziomu. Podczas włączanie lub wyłączania wzmacniacza normalnym
zjawiskiem jest chwilowe wyciszenie.
(Uwaga: Zawsze należy włączać wzmacniacz jako ostatni, po całym podłączonym sprzęcie, i
zawsze wyłączać wasz wzmacniacz mocy przed pozostałym podłączonym sprzętem).

2. DIODY WSKAŹNIKOWE AKTYWNOŚCI
Diody zapalające się, gdy zasilanie jest włączone.

3. DIODY WSKAŹNIKOWE LIMITU
Diody świecące, gdy dowolna sekcja wyjścia wzmacniacza mocy mieści się w granicach 3dB od
obcinania. Okazjonalne miganie tych diod jest akceptowalne, ale jeżeli pozostają zapalone dłużej,
należy zredukować albo regulatory poziomu wzmacniacza lub poziom sygnału wyjściowego
poprzedzającego komponentu dla uniknięcia słyszalnego zniekształcenia.

4. DIODY WSKAŹNIKOWE SYGNAŁU
Diody zapalające się dla potwierdzenia obecności sygnału wejściowego większego niż 100 mV
na tym kanale wzmacniacza.

5. DIODY WSKAŹNIKOWE ZABEZPIECZENIA
Diody zapalające się jeżeli występuje zwarcie podłączenia wyjścia wzmacniacza mocy,
impedancja obciążenia jest zbyt niska lub jeżeli występuje wewnętrzne wadliwe działanie. Jeżeli
jedna z tych diod świecących jest zapalona, należy wyłączyć zasilanie i sprawdzić podłączenie
wyjścia w celu zweryfikowania czy jest prawidłowe, następnie należy ponownie włączyć
wzmacniacz.

6. REGULATORY POZIOMU
Sterują poziomem sygnału wchodzącego do każdego kanału. Faktyczne tłumienie napięcia
wzmacniacza jest pokazane w dB. Jeżeli diody limitu są zapalone w sposób ciągły (co wskazuje
na zbyt silny sygnał wejściowy), należy przekręcić tymi regulatorami w lewo.

7,8. DIODY WSKAŹNIKOWE RODZAJU PRACY
Dioda 7 sygnalizuje pracę wzmacniacza „BRIDGE”, natomiast dioda 8 sygnalizuje pracę
„PARALLEL”.

Strona 11

PANEL TYLNY

9. ZŁĄCZE ZASILANIA
Do podłączenia źródła zasilania AC do waszego wzmacniacza mocy wykorzystywane jest złącze
kablowe.
(UWAGA: Zawsze eksploatować urządzenie z przewodem uziemienia AC podłączonym do
uziemienia układu elektrycznego).

10. BEZPIECZNIK
Uchwyty bezpiecznikowe dla bezpieczników 20A/250V. Jeżeli takie bezpieczniki ciągle się
przepalają, należy wyłączyć urządzenie i oddać do przeglądu przez wykwalifikowany personel
serwisowy.

11. PRZEŁĄCZNIK ODŁĄCZENIA UZIEMIENIA
Przełączyć w górę w celu odłączenia w razie potrzeby płyty montażowej od ziemi dla
wyeliminowania buczenia spowodowanego przez pętle doziemne pętle zwarciowe.

12. PRZEŁĄCZNIK SELEKCYJNY CZUŁOŚCI
Wzmacniacze serii V oferują 3 poziomy CZUŁOŚCI pracy: 0,7V, 1,0V i 1,44V.

13. PRZEŁĄCZNIK SELEKCYJNY KOMPRESORA
Wzmacniacze serii V oferują pracę z kompresorem lub bez. Kompresor pracuje tylko wtedy, gdy
wybrana jest czułość 1V.

14. ZŁĄCZA WYJŚCIA KANAŁU L/R
Podłączenia są opisane na panelu tylnym i w sekcji PODŁĄCZENIA na stronie 7 niniejszego
podręcznika.

15. ZŁĄCZA WEJŚCIA SYMETRYCZNEGO (1/4” TRS I XLR)
Słuchawkowe gniazdka wtyczkowe 1/4" (6,3mm) TRS (Tip/Ring/Sleeve =
Końcówka/Pierścień/Tuleja) i złącza XLR są kompatybilne z wejściami symetrycznymi i są
okablowane jako Tip/Pin 3 = (-), Ring/Pin = (+) i Sleeve/Pin 1 = Ziemia. Ponieważ słuchawkowe
gniazdka wtyczkowe TRS i złącza XLR są wewnętrznie okablowane równolegle, można połączyć
to urządzenie równolegle z innym wzmacniaczem używając albo gniazdka wtyczkowego LINE1/4”
lub XLR (w zależności od tego, które jest wykorzystywane dla wejścia waszego sygnału) do
wyjścia sygnału do złączy wejściowych drugiego wzmacniacza.
Słuchawkowe gniazda wtyczkowe ¼”TRS można również wykorzystywać dla wejść
niesymetrycznych. Dla wtyczek słuchawkowych TRS, po prostu należy podłączyć Pierścień do
Tulei [Ring to Sleeve] (uziemienie). Dla wtyczek słuchawkowych ¼”TS nie jest konieczna żadna
zmiana, niezależnie od sygnału. Zalecane są połączenia symetryczne, ponieważ są mniej
wrażliwe na tętnienie AC. Dla uniknięcia utraty sygnału przy dużej długości kabla wymagana jest
impedancja wyjścia sygnału poniżej 600 omów.

Strona 12

Dla małych długości kabla odpowiednie powinno być niesymetryczne wejście sygnału. Dla pracy
stereo (dwa kanały), wykorzystać wejścia dla CH-1 i CH-2; dla pracy równoległej lub
mostkowanej, wykorzystać tylko wejście CH-1. (Więcej wyjaśnień znajduje się dla
PRZEŁĄCZNIKA SELEKCYJNEGO TRYBU poniżej).

16. PRZEŁĄCZNIK SELEKCYJNY TRYBU
Wzmacniacze serii V oferują 3 tryby pracy: PARALLEL (RÓWNOLEGŁY), STEREO I BRIDGED
(MOSTKOWANY). Należy przesunąć przełącznik na jeden z trybów odpowiedni dla waszego
zastosowania.

•

WEJŚCIE PARALLEL (MONO) – Ten tryb pozwala na równoległą pracę obydwu kanałów z
tym samym sygnałem i bez konieczności kabla Y. W tym trybie wejścia dla obydwu kanałów
są wewnętrznie połączone tak, że wymagane jest tylko podanie sygnału do jednego z
kanałów. Pozwala to jednak na niezależne sterowanie poziomem każdego kanału. Umożliwia
również łatwe połączenie łańcuchowe z innymi wzmacniaczami przez wykorzystanie innego
kanału złączy wejścia.
(Uwaga: Nie wybierać tego trybu „Parallel” w wypadku dostarczania do wzmacniacza 2
oddzielnych sygnałów).
(Uwaga: Nie używać zarówno kabli niesymetrycznych, jak i symetrycznych w tym samym
zestawie , ponieważ może to spowodować brak zrównoważenia wszystkich połączeń w
połączeniu łańcuchowym, powodując tętnienie.)

•

WEJŚCIE STEREO – Jest to najczęściej wykorzystywany tryb, pozwala na niezależne
sterowanie 2 oddzielnymi sygnałami, takimi jak playback stereo, miksowania na żywo
głównego i monitorowania, oraz pracę z dwoma wzmocnieniami (wysokie w jednym kanale i
niskie w drugim).

•

BRIDGED MONO – Ten tryb łączy moc obydwóch kanałów do zasilania jednego głośnika. W
tym trybie wzmacniacz wytwarza 4 razy większą moc szczytową i 3 razy większą moc
długotrwałą do 4 lub 8 omowego głośnika , niż moc którą każdy kanał może dostarczyć
oddzielnie w trybie stereo lub równoległym.
(UWAGA: W tym trybie wzmacniacz może dostarczyć wysoki poziom mocy do głośnika.
Należy upewnić się, że głośnik, złącza i okablowanie mogą obsługiwać to wyjście. Należy
pamiętać, że przedłużony czas trwania przesterowanych sygnałów wyjściowych do głośnika 4
omy może spowodować przepalenie bezpiecznika sieci zasilającej, należy więc uważać, aby
nie przeciążać wzmacniacza przy takiej pracy).
W celu pracy zmostkowanej mono należy podłączyć sygnał wejściowy do wejścia CH-1.

17. OTWORY WENTYLACYJNE
Szybkość wentylatora zmienia się automatycznie dla utrzymania właściwej temperatury roboczej
wnętrza.

Strona 13

PODŁĄCZENIA (3U)

Poniższe instrukcje opisują najbardziej powszechne sposoby zainstalowania waszego
wzmacniacza do systemu dźwiękowego.

1. Przed wykonaniem jakichkolwiek podłączeń wyłączyć przełącznik zasilania wzmacniacza.
2. Wzmacniacze serii M można eksploatować w jednym z trzech trybów (stereo, bridged-

mono i mono równoległe). Podłączenia głośnika – patrz poniższe schematy.

(Uwaga: ALPHARD Systems nie przyjmują żadnej odpowiedzialności za uszkodzenia
głośników wynikające z nieprawidłowego okablowania, nieostrożnej obsługi wzmacniacza
lub przekroczenia mocy.)

Strona 14

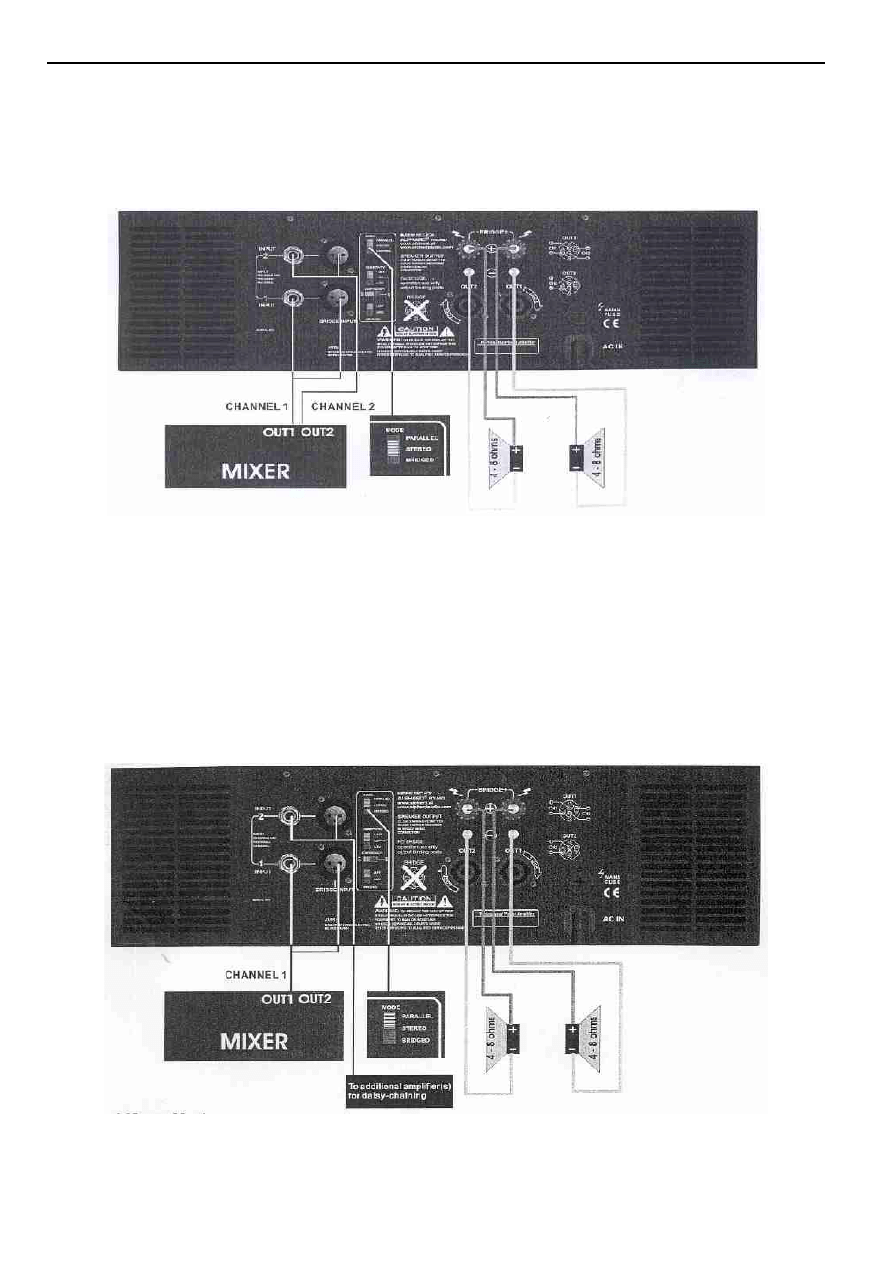

Tryb Stereo (Dwukanałowy)
Aby wprowadzić wzmacniacz w tryb stereo, należy najpierw wyłączyć wzmacniacz, następnie
przesunąć PRZEŁĄCZNIK SELEKCYJNY TRYBU (16) w położenie środkowe (STEREO”), i
odpowiednio podłączyć, w sposób pokazany, okablowanie wejścia/wyjścia.
(Uwaga: Nie podłączać obciążenia głośnika mniejszego niż 4 omy, ponieważ może to
spowodować uszkodzenie waszego wzmacniacza).

Tryb równoległy (Mono)
Aby wprowadzić wzmacniacz w tryb równoległy-mono, należy najpierw wyłączyć wzmacniacz,
następnie przesunąć PRZEŁĄCZNIK SELEKCYJNY TRYBU (16) w położenie górne
„PARALLEL (MONO)” i odpowiednio, jak pokazano, podłączyć okablowanie wejścia/wyjścia.
Sygnał do dowolnego złącza wejścia będzie bezpośrednio zasilał obydwa kanały. Można
wstawiać sygnał wejściowy do dowolnych innych wzmacniaczy za pomocą dowolnych
pozostałych gniazdek wtykowych wejścia.
(Uwaga: Nie podłączać głośników o obciążeniu mniejszym niż 4 omy ponieważ może to
spowodować uszkodzenie waszego wzmacniacza).
(Uwaga: Nie używać przełączenia „PARALLEL (MONO)” w wypadku podawania do wzmacniacza
2 oddzielnych sygnałów).

To additional amplifier(s) for daisy chaining = Do dodatkowego wzmacniacza(-y) dla połączenia

łańcuchowego.

Strona 15

Tryb mostkowy mono
Aby wprowadzić wzmacniacz w tryb mostkowy mono, należy najpierw wyłączyć wzmacniacz i
przesunąć PRZEŁĄCZNIK SELEKCYJNY TRYBU (16) w położenie dolne „BRIDGED” i
odpowiednio, jak pokazano, podłączyć okablowanie wejścia/wyjścia. Sygnał jest wprowadzany do
CH-1. Regulator poziomu kanału „2” należy przekręcić w najniższe położenie (do końca w lewo).
(Uwaga: Nie podłączać głośników o obciążeniu mniejszym niż 4 omy ponieważ może to
spowodować uszkodzenie waszego wzmacniacza).
Uwaga: Ten tryb wytwarza dużą moc. Należy upewnić się, że okablowanie i głośnik posiadają
wystarczające parametry).

Strona 16

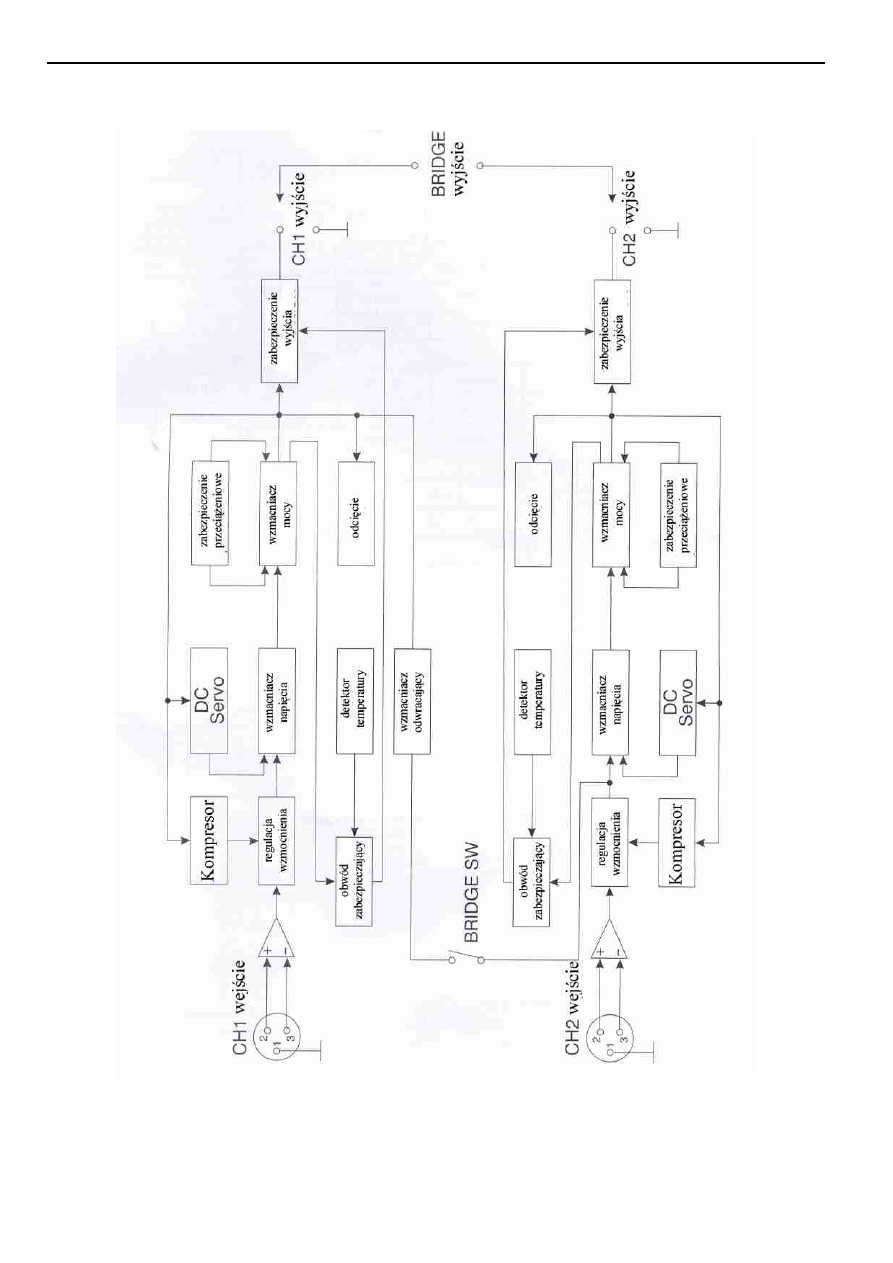

SCHEMAT BLOKOWY

Strona 17

SPECYFIKACJA

MODEL

V2.0 V3.0 V4.0 V5.0

V6.0

V7.0

V8.0

V9.0

V10

V12

MOC WYJŚCIOWA (4Ω)

2X200W 2X300W 2X400W 2X500W 2X600W

2X700W

2X800W

2X900W 2X1000W 2X1200W

MOC WYJŚCIOWA (8Ω)

2X350W 2X500W 2X700W 2X850W 2X1050W 2X1200W 2X1350W 2X1530W 2X1700W 2X1900W

MOC WYJŚCIOWA (4Ω) BRIDGE

650W

1000W

1250W

1460W

1750W

2050W

2300W

2600W

2900W

3000W

MOC WYJŚCIOWA (8Ω) BRIDGE

950W

1300W

1700W

1920W

2300W

2750W

2900W

3400W

3800W

4000W

Charakterystyka
częstotliwościowa @ Half Pwr

15Hz – 25kHz (+0/-1dB)

THD+Szum @ 1 kHz Full Pwr

<0,03%

<0.035%

IMD 60Hz & 7kHz, 4:1

<0,038%

<0.04%

STOSUNEK SZUMU DO
SYGNAŁU

>102dB

>105dB

SZYBKOŚĆ NARASTANIA
SYGNAŁU WYJŚCIOWEGO

40V/

µ

S

WSPÓŁCZYNNIK TŁUMIENIA
1kHz @ 8 omów

>400:1

CZUŁOŚĆ WEJŚCIA

WYBIERANA (0,77V / 1,0V / 1,44V)

IMPEDANCJA WEJŚCIA

10kiloomów zrównoważona do ziemi

ZŁĄCZA WEJŚCIA

Gniazdko wtykowe obejmujące XLR-3 i 6,35 mm TRS

TYP OBWODU WYJŚCIA

Klasa AB

Klasa H

ZŁĄCZA WYJŚCIA

4-biegunowy SPEAKON i śruby zaciskowe

ZABEZPIECZENIA

Pełne zwarcie, otwarty obwód, termiczne, płynny start, napięcie prądu stałego, pod/naddźwiękowe i RF

WSKAŹNIKI LED (na kanał)

Aktywności, Sygnałowe, Limitu i Zabezpieczenia

REGULATORY PANELU

PRZÓD – 2 tłumiki wejścia, TYŁ – zniesienie uziemienia, wybór trybu, kompresor

CHŁODZENIE

Od przodu do tyłu za pomocą wentylatorów z zmienną szybkością

NAPIĘCIE ZASILAJĄCE

230V AC / 50Hz

BEZPIECZNIK ZASILANIA (250V)

5A

8A

8A

10A

12A

15A

15A

20A

20A

20A

WYMIARY (Szer. x Głęb. x Wys.)

482 x 476 x 88.8

482 x 476 x 132

CIĘŻAR

18.5/20

21/22.5

22.5/24

23/24.5

25/26/5

26/27.5

26/27.5

26/29

32/35

33/36

Powyższa specyfikacja była prawdziwa w czasie drukowania tego podręcznika. W związku z
usprawnieniami wszystkie specyfikacje tego urządzenia podlegają zmianie bez uprzedzenia.
