Wymontowanie zamka drzwi

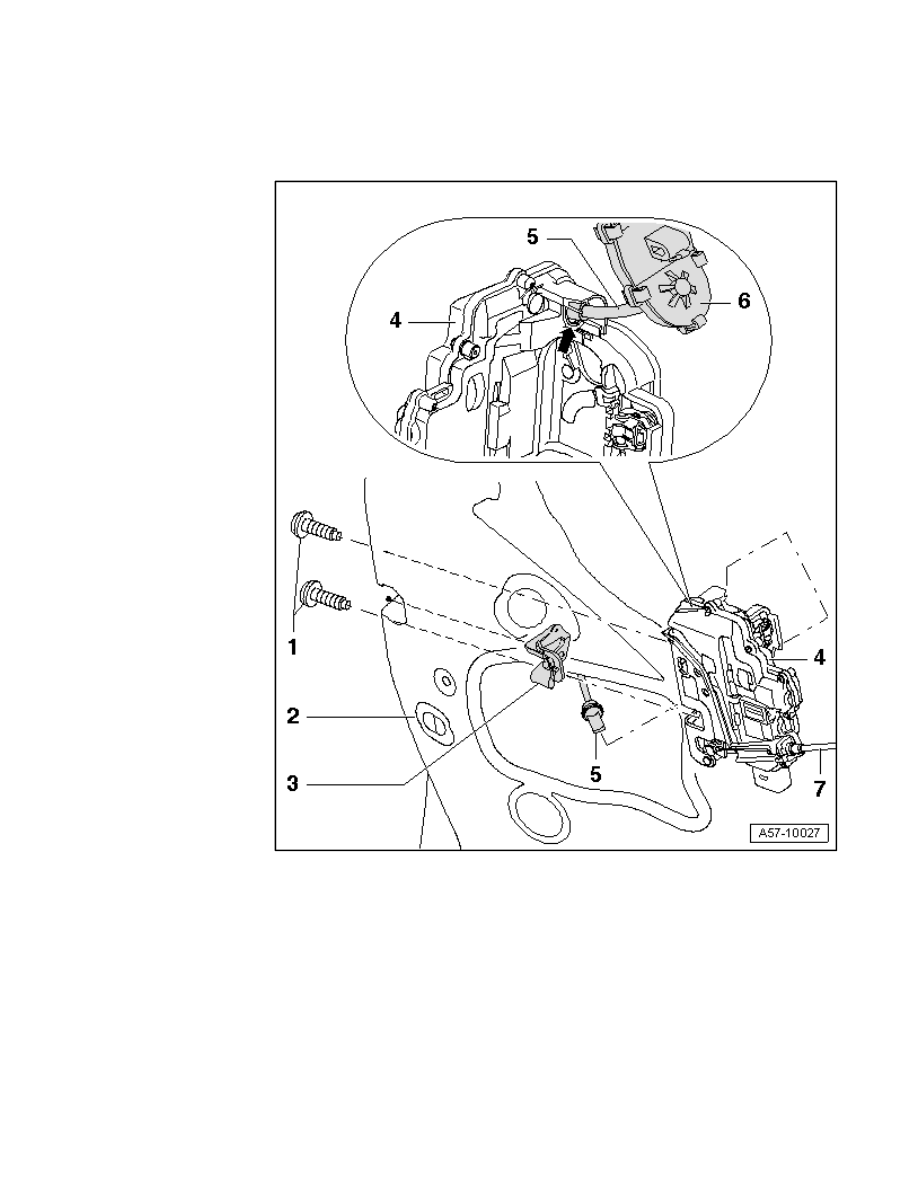

Zestawienie montażowe

1 - Śruba z gniazdem

wielokątnym M 8

20 Nm

2 - Przednie drzwi

3 - Podkładka

4 - Zamek drzwi

Osłona drzwi

wymontowana.

Rama okna i

podnośnik szyby
wymontowane.

Po stronie

kierowcy należy
najpierw
wymontować
osłonę

→

Odnośnik

.

Rozłączyć

elektryczne
złącze wtykowe
przy zamku
drzwi.

Odblokować

zabezpieczenie
dźwigni
zwalniającej
zamka drzwi i
odczepić drążek
uruchamiający.

→

Rys.

Wykręcić śruby z

gniazdem
wielokątnym -1- i
wyjąć zamek
drzwi.

5 - Wałek

W celu zamontowania umieścić tzw. „łopatkę“ wałka, jak pokazano, w rowku przy zamku drzwi -

strzałka-.

6 - Moduł pośredni

Zamocowano w klamce drzwi.

Zamontowano tylko po stronie kierowcy.

Wymontowanie

→

Odnośnik

7 - Cięgno elastyczne opancerzone wewnętrznej klamki drzwi

W celu zamontowania, jak pokazano na rysunku, umieścić najpierw pionowo w dźwigni zwalniającej,

następnie przechylić o 90° i w celu zabezpieczenia zaczepić w zamku drzwi.

Page 1 of 2

Wymontowanie zamka drzwi

2016-03-09

vw-wi://rl/A.pl-PL.A00.5A60.16.wi::41668871.xml?xsl=3

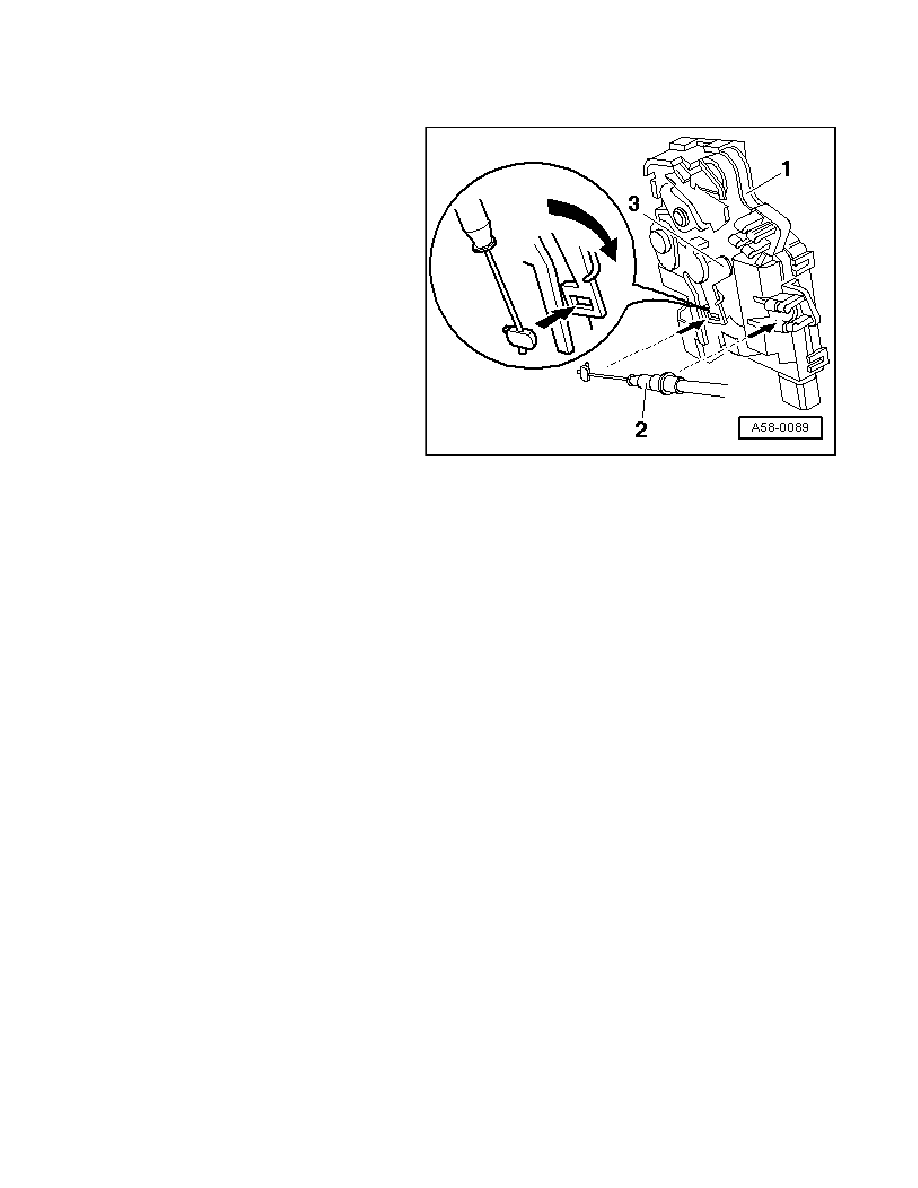

Zawieszanie cięgna elastycznego
