Wymontowanie i zamontowanie zderzaka przód

background image

Wymontowanie i zamontowanie osłony zderzaka

Uwaga!

W samochodach z układem regulacji odstępu od
poprzednika (ACC) zwrócić uwagę na następujące
punkty.

Jeśli zderzak zostanie wymontowany i ponownie
zamontowany lub wykonane zostaną zmiany przy
uchwycie »ACC«, konieczne jest ustawienie układu
regulacji odstępu od poprzednika

→ Podwozie, układy

osi i kierowania; Grupa napraw44; Układ automatycznej
regulacji odstępu od poprzednika; Kalibracja układu
automatycznej regulacji odstępu od poprzednika

.

W samochodach z kamerą asystenta jazdy nocnej -R212-
należy zwrócić uwagę na następujące punkty

Jeśli zderzak zostaje wymontowany i ponownie
zamontowany lub wykonane zostają zmiany osłony
chłodnicy, konieczna jest ponowna kalibracja kamery
asystenta jazdy nocnej -R212-

→ Komunikacja; Grupa

napraw91; Asystent jazdy nocnej; Kalibracja kamery
asystenta jazdy nocnej

W samochodach z przednią kamerą -R243- należy
zwrócić uwagę na następujące punkty

Jeśli zderzak zostaje wymontowany i ponownie
zamontowany lub wykonane zostają zmiany osłony
chłodnicy, konieczna jest ponowna kalibracja przedniej
kamery -R243-

→ Komunikacja; Grupa

napraw91; Kamera; Zestawienie miejsc zamontowania -
kamera

.

Niezbędne narzędzia specjalne, urządzenia kontrolne i
pomiarowe oraz wyposażenie pomocnicze



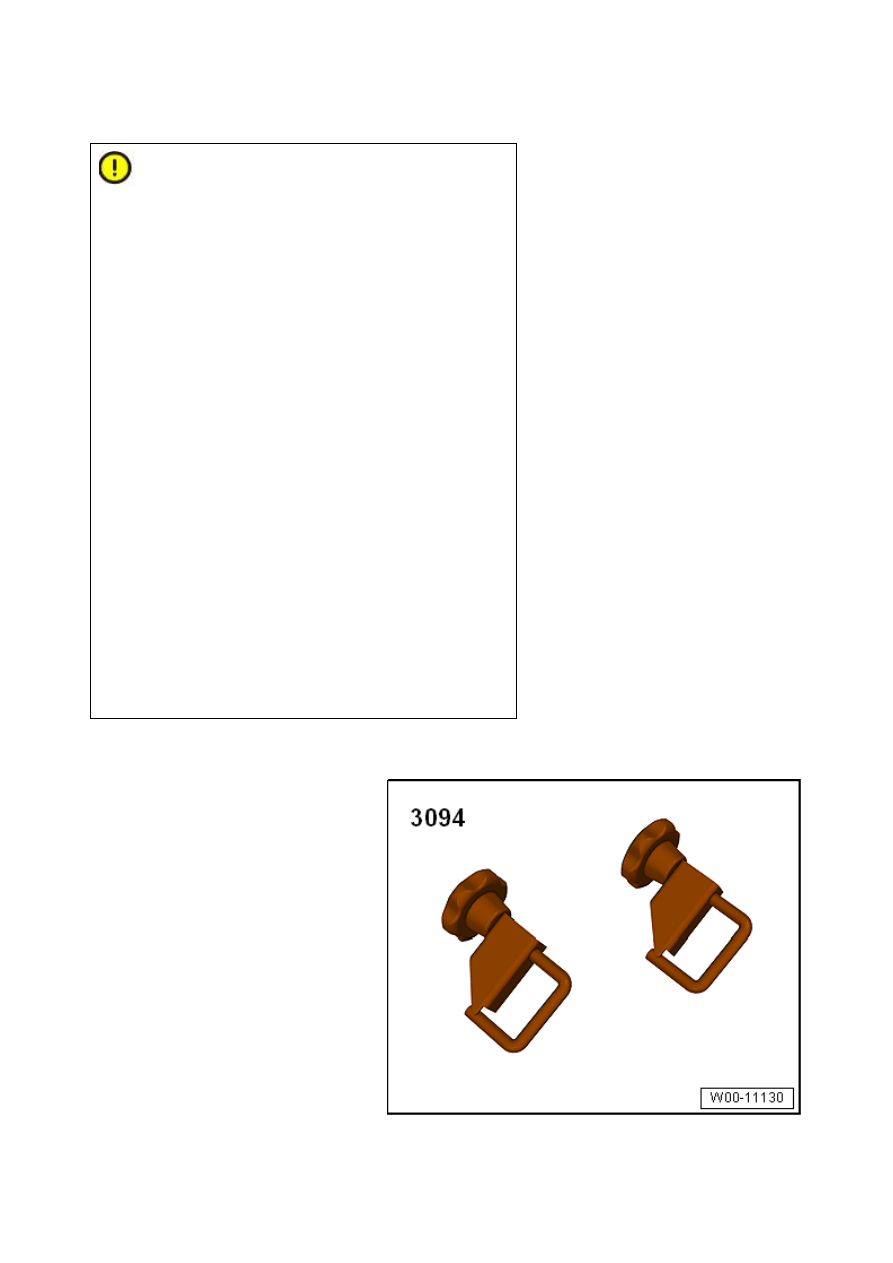

Klamry do węży do 25 mm -3094-



Zestaw korków do silnika -VAS 6122-

Strona 1 z 5

Wymontowanie i zamontowanie osłony zderzaka

2017-03-28

vw-wi://rl/A.pl-PL.A00.5A00.02.wi::83552918.xml?xsl=3

background image

Wymontowanie

– Osłonę przedniego nadkola w

obszarze zderzaka tylko poluzować,
nie wymontowywać

→ Rozdział

.

– Wymontować spoiler koła

→ Rozdział

.

– Ustawić wannę ściekową pod

miejscem rozłączenia węża płynu
układu mycia.

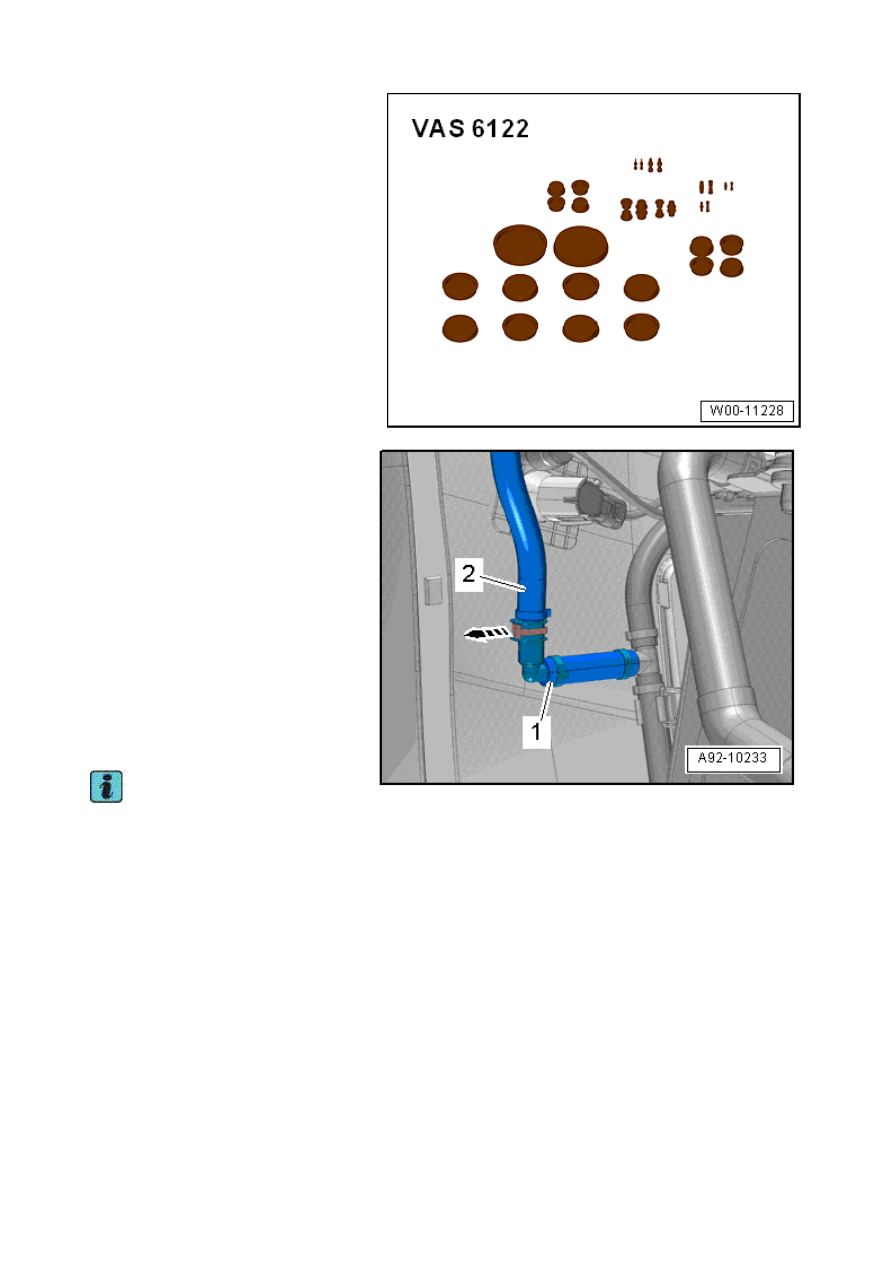

– Zacisnąć wąż płynu układu mycia -2-

klamrą do węża -3094-.

– Rozłączyć przewód płynu układu

mycia reflektorów. Wyjąć w tym celu
klamrę zabezpieczającą -strzałka-.

Wskazówka

W zależności od konstrukcji na
elemencie przyłączeniowym przewodu z
płynem mogą być zamontowane przyciski
odblokowujące.

– Zamknąć złącze węża -1- czystym

korkiem z zestawu korków do silnika -
VAS 6122-.

– Wykręcić śruby -1, 2-.

Strona 2 z 5

Wymontowanie i zamontowanie osłony zderzaka

2017-03-28

vw-wi://rl/A.pl-PL.A00.5A00.02.wi::83552918.xml?xsl=3

background image

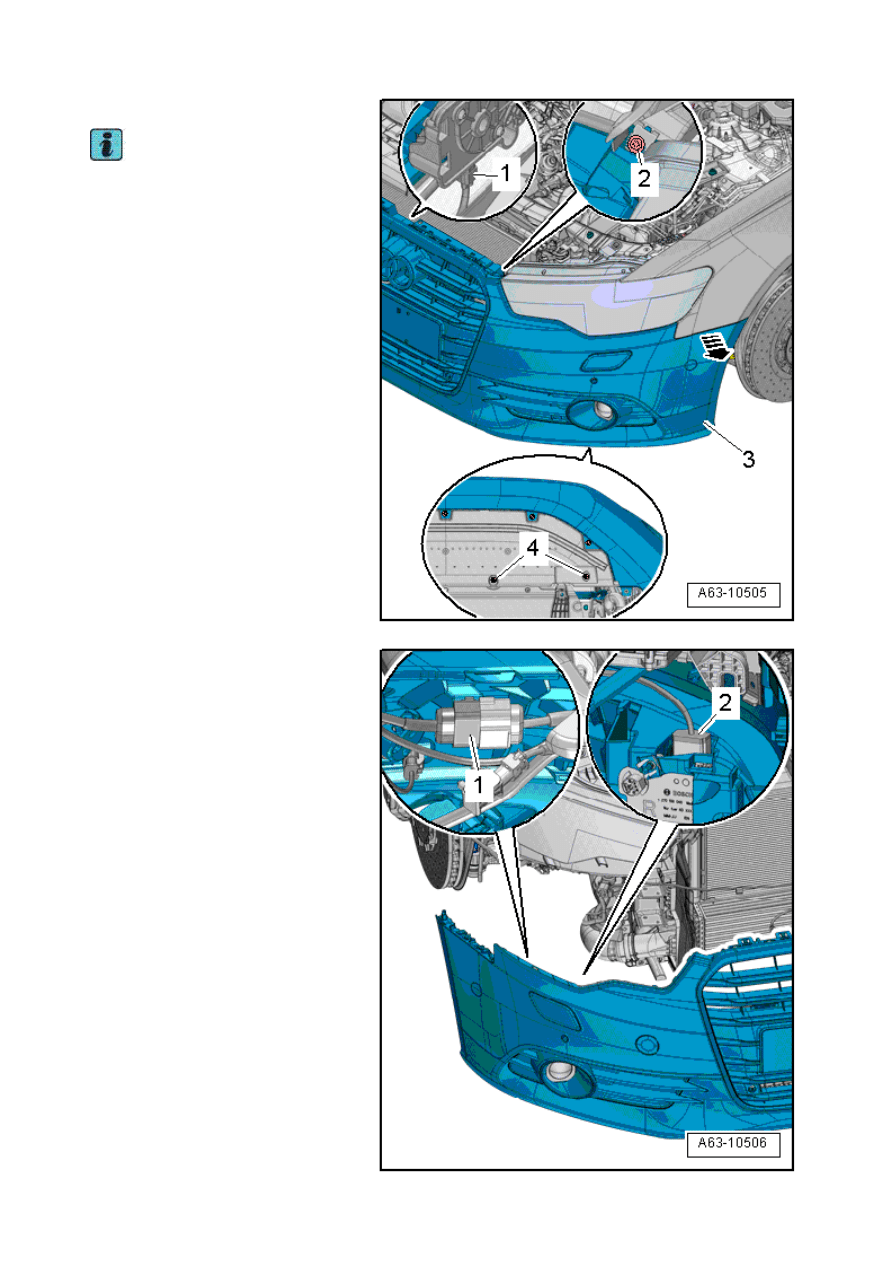

– Audi RS 6: wykręcić śrubę -strzałka-.

– Wykręcić śruby -4-.

– Wymontować osłonę poprzecznego

pasa nadwozia

→ Rozdział

.

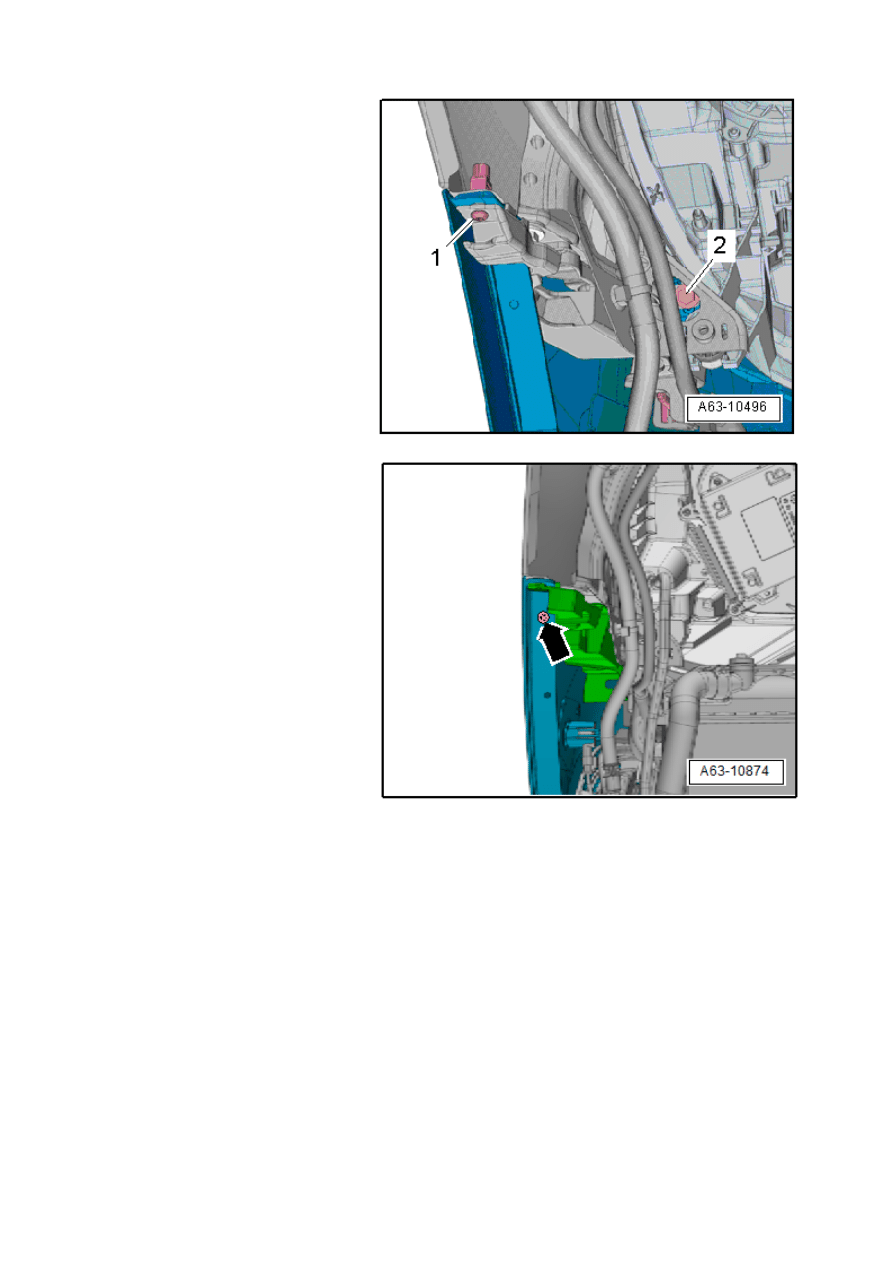

– Wykręcić śrubę -2-.

– W samochodach z kamerą asystenta

jazdy nocnej rozłączyć elektryczne
złącze wtykowe -1-.

– W samochodach ze sterownikiem

pilota bramy garażu rozłączyć
elektryczne złącze wtykowe.

– W samochodach z przednią kamerą

rozłączyć elektryczne złącze
wtykowe.

– Odczepić krawędź boczną -3- na

przedniej ścianie bocznej -strzałka- i

Strona 3 z 5

Wymontowanie i zamontowanie osłony zderzaka

2017-03-28

vw-wi://rl/A.pl-PL.A00.5A00.02.wi::83552918.xml?xsl=3

background image

korzystając z pomocy 2. mechanika
zdjąć do przodu osłonę zderzaka.

Wskazówka

Jeśli nie można odczepić krawędzi
bocznej od ściany bocznej, należy
poluzować mocowanie osłony przedniego
zderzaka

→ Rozdział

.

– Odłączyć elektryczne złącze wtykowe

-1-.



Do roku modelowego 2014
elektryczne złącze wtykowe znajduje
się po prawej stronie



Od roku modelowego 2015
elektryczne złącze wtykowe znajduje
się po lewej stronie

– W samochodach ze sterownikiem

układu regulacji odstępu od
poprzednika (ACC) rozłączyć
elektryczne złącze wtykowe -2-.

Zamontowanie

Zamontowanie przebiega w odwrotnej
kolejności, przestrzegać przy tym
następujących punktów:

– Sprawdzić wymiary szczeliny

→ Rozdział

.

– W samochodach ze sterownikiem

układu regulacji odstępu od
poprzednika (ACC) należy od nowa
skalibrować sterowniki

→ Podwozie,

układy osi i kierowania; Grupa
napraw44; Układ automatycznej
regulacji odstępu od poprzednika;

Strona 4 z 5

Wymontowanie i zamontowanie osłony zderzaka

2017-03-28

vw-wi://rl/A.pl-PL.A00.5A00.02.wi::83552918.xml?xsl=3

background image

Kalibracja układu automatycznej
regulacji odstępu od poprzednika

.

– W samochodach z kamerą asystenta

jazdy nocnej należy od nowa
skalibrować kamerę asystenta jazdy
nocnej -R212-

→ Komunikacja; Grupa
napraw91; Asystent jazdy nocnej;
Kalibracja kamery asystenta jazdy
nocnej

.

– W samochodach z przednią kamerą

należy od nowa skalibrować przednią
kamerę -R243-

→ Komunikacja; Grupa
napraw91; Kamera; Zestawienie
miejsc zamontowania - kamera

.

W następujących warunkach należy
wykonać kalibrację

→ Tester w trybie

„Poszukiwanie usterek” lub „Prowadzone
funkcje”

:

z

Wymontowano lub wymieniono
kamerę lub sterownik.

z

Uszkodzenie osłony przedniego
zderzaka, np. stłuczka na parkingu.

z

Wymontowano i zamontowano
osłonę przedniego zderzaka.

z

Wymontowano i zamontowano
osłonę chłodnicy.

z

Wykonano prace regulacyjne na
tylnej osi.

z

Dokonano zmian podwozia w
samochodzie.

z

W pamięci usterek jest zapis „brak
lub nieprawidłowe Nastawy
podstawowe / adaptacja”.

Momenty dokręcenia



→ Rozdział „Zestawienie montażowe
- osłona zderzaka“

.

Strona 5 z 5

Wymontowanie i zamontowanie osłony zderzaka

2017-03-28

vw-wi://rl/A.pl-PL.A00.5A00.02.wi::83552918.xml?xsl=3
