Wymontowanie klamki drzwi

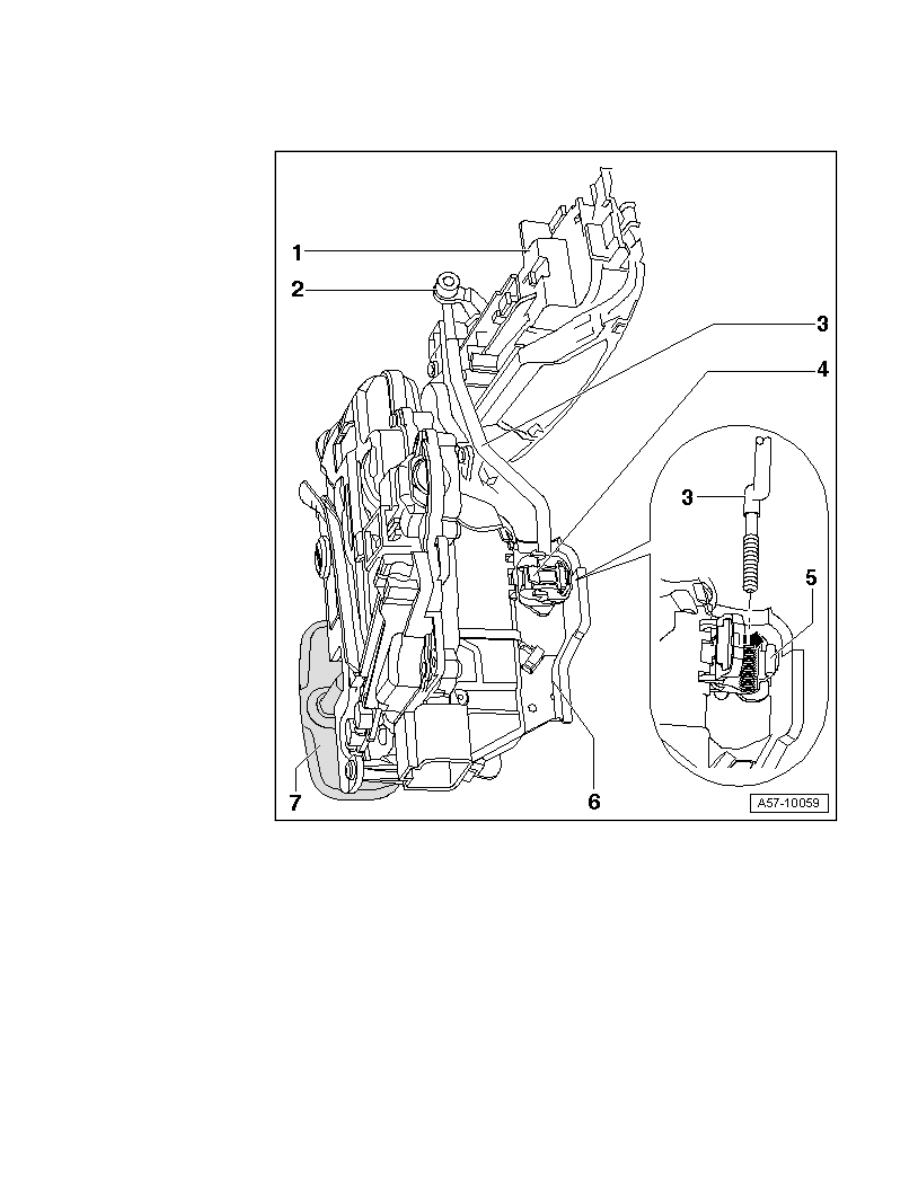

1 - Klamka drzwi

Przed

demontażem
wymontować
cylinderek
zamka

→

Rys.

albo osłonę i
osłonę klamki
drzwi

→

Rys.

.

2 - Zatrzask

Przy demontażu

klamki drzwi -1-
odczepić drążek
uruchamiający -
3-.

3 - Drążek

uruchamiający

Przed

wymontowaniem
klamki drzwi
odczepić przy
zatrzasku -2-

Po

zamontowaniu
nowego zamka
drzwi włożyć
najpierw drążek
uruchamiający w
zasuwę dźwigni
zwalniającej -4- i
zablokować w
haku blokującym
-5-.

4 - Dźwignia

zwalniająca

W celu

zablokowania
drążka
uruchamiającego
-3- zablokować
zabezpieczenie -
zgodnie z
kierunkiem
strzałki- w haku
blokującym -5-
dźwigni
zwalniającej

→

Rys.

.

5 - Hak blokujący

Zabezpieczenie dźwigni zwalniającej musi się prawidłowo zablokować w haku blokującym

Page 1 of 4

Wymontowanie klamki drzwi

2016-03-14

vw-wi://rl/A.pl-PL.A00.5A60.16.wi::41668870.xml?xsl=3

6 - Zamek drzwi

Wymontowanie

→

Rozdział

.

7 - Zaczep zamka

Ustawianie

→

Rys.

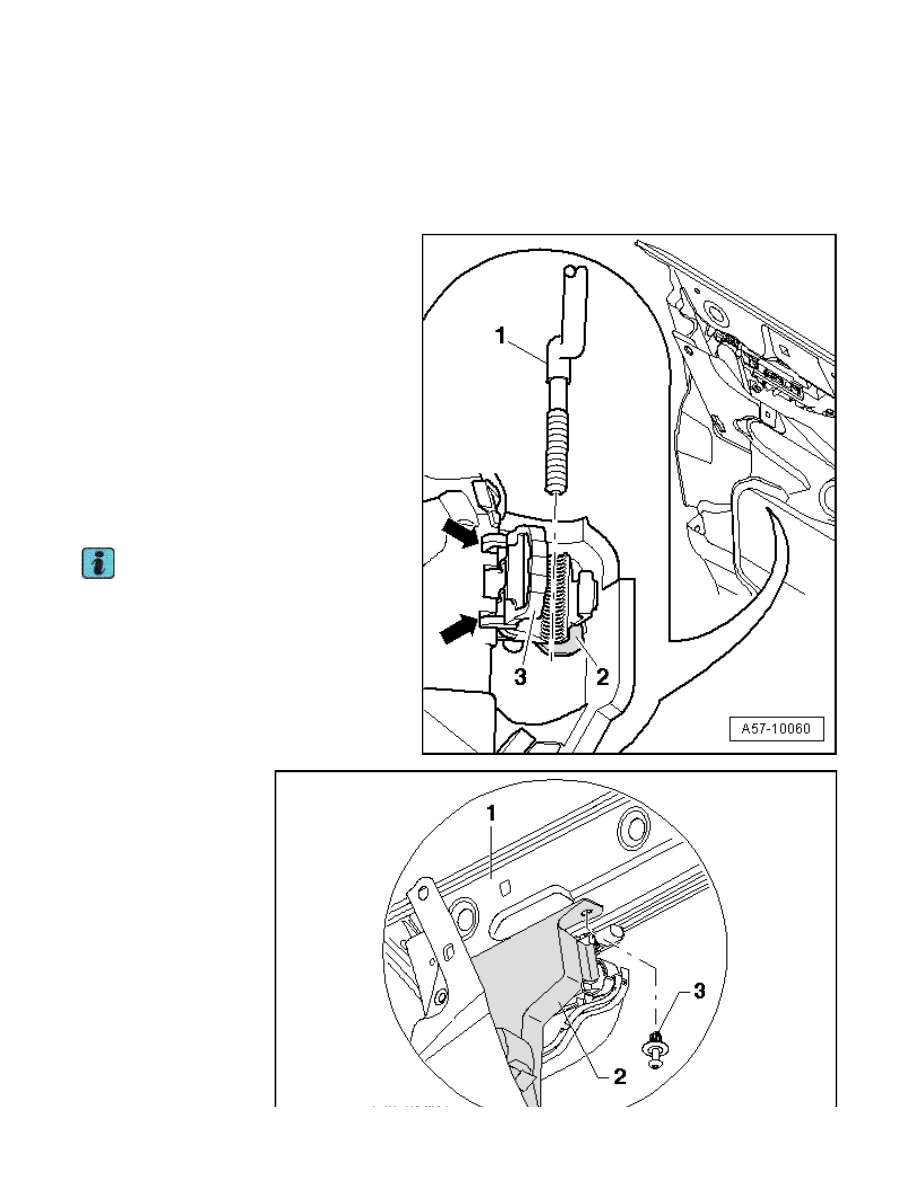

Zaczepianie drążka uruchamiającego w zamku
drzwi

– Podczas zamontowania nowego zamka drzwi

zaczepić drążek uruchamiający -1- w dźwigni
zwalniającej -2-.

– Aby zablokować drążek uruchamiający,

podnieść zabezpieczenie -3-, aż zablokuje się
w mocowaniu dźwigni zwalniającej.

– Podczas wymontowania zamka drzwi należy

odblokować zabezpieczenie i zablokować w
wycięciach na zamku drzwi -strzałki-.

– Drążek uruchamiający można zaczepić tylko w

tym położeniu.

Wymontowanie osłony zamka drzwi

Wskazówka

Osłona jest zamontowana tylko po stronie drzwi
na których znajduje się zamek drzwi

1 - Przednie drzwi

2 - Osłona zamka

drzwi

Rama okna

wymontowana

Odblokować

kołek zaciskowy
nitu rozprężnego
-3- i wyciągnąć
nit rozprężny z
drzwi.

Rozłączyć

elektryczne
złącze wtykowe
prowadzące do
zamka drzwi.

Odczepić osłonę

Page 2 of 4

Wymontowanie klamki drzwi

2016-03-14

vw-wi://rl/A.pl-PL.A00.5A60.16.wi::41668870.xml?xsl=3

po bokach z
drzwi.

Zdjąć osłonę w dół nad wtyczką przy zamku drzwi.

3 - Nit rozprężny

Odblokowanie zamocowania klamki drzwi

– Osłona drzwi oraz rama okna i podnośnik

szyby wymontowane.

– Włożyć wkrętak -2- przez blachę drzwi i

odblokować zasuwę -1- zgodnie z kierunkiem
strzałki od klamki drzwi.

Wymontowanie osłony

– W celu wymontowania pociągnąć klamkę

drzwi -1- w górę i odblokować blokadę -3-
małym wkrętakiem.

– Przesunąć osłonę -2- nieco do przodu,

odczepić u góry oraz z boku i wyjąć z klamki
drzwi.

– Zamontowanie odbywa się w odwrotnej

kolejności.

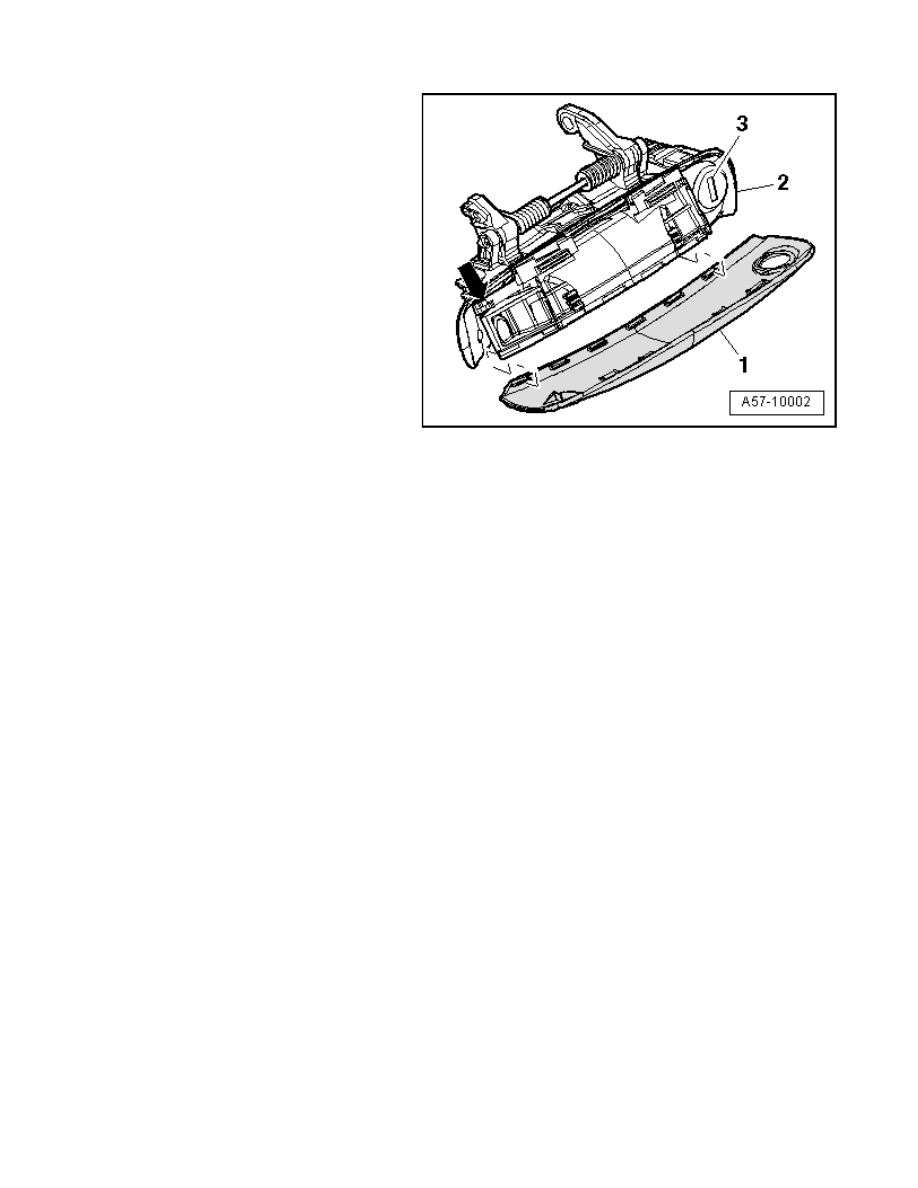

Występ mocujący osłony klamki

– Podczas montażu blokada -strzałka- przy

klamce drzwi -2- musi się zablokować w
osłonie -1-.

Page 3 of 4
