Układ przeciwblokujący (ABS) / układ przeciwblokujący (ABS) z blokadą mechanizmu różnicowego (EDS)

od Sierpień 1996

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  5 / 1

nr  5 / 1

nr  5 / 1

nr  5 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 3

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000005.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  5 / 2

nr  5 / 2

nr  5 / 2

nr  5 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

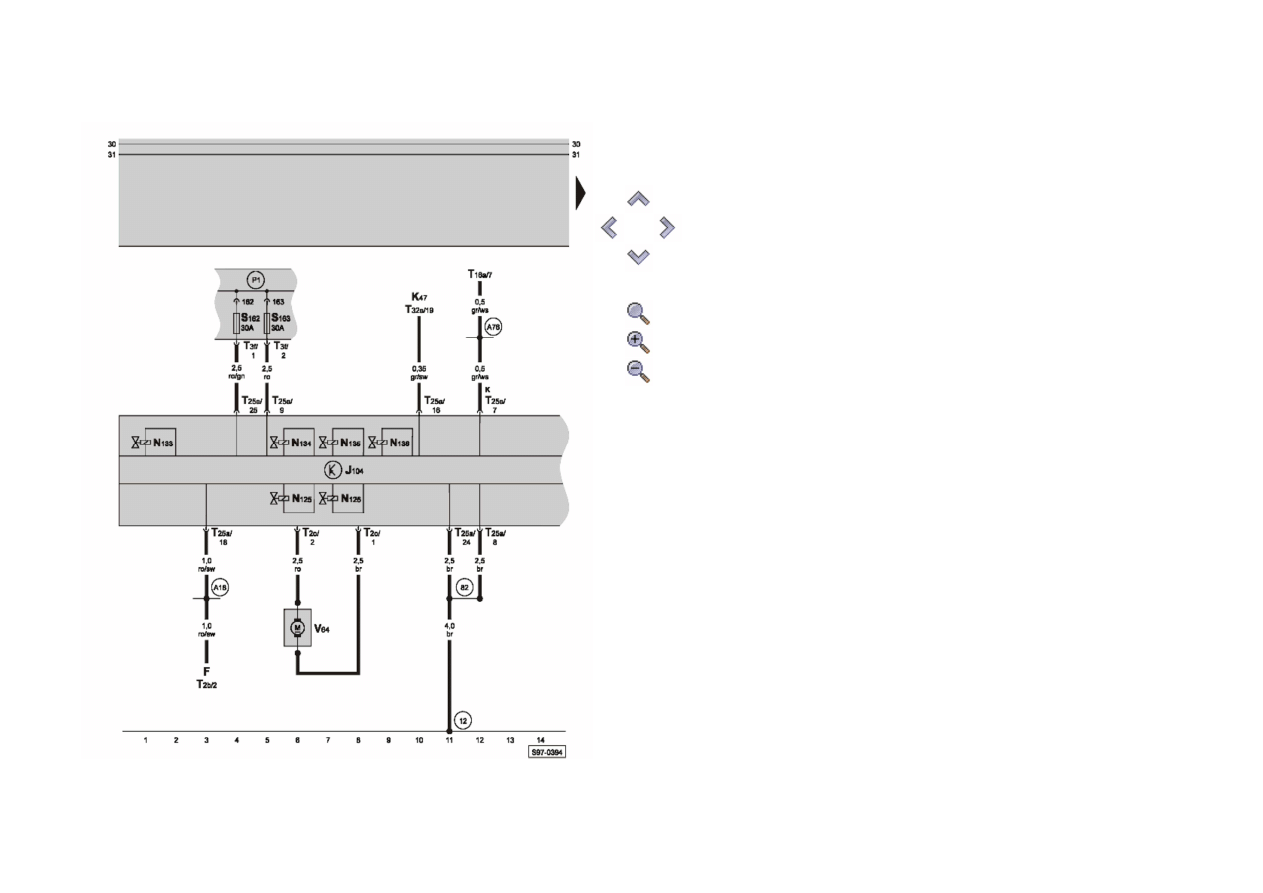

Sterownik układu ABS, skrzynka bezpieczników na akumulatorze
F

- Włącznik świateł hamowania

J104

- Sterownik układu ABS/ABS z układem EDS

K47

- Lampka kontrolna układu ABS

N125 - Zawór 1 blokady mechanizmu różnicowego (samochody z

układem EDS)

N126 - Zawór 2 blokady mechanizmu różnicowego (samochody z

układem EDS)

N133 - Zawór dolotowy układu ABS tylny prawy
N134 - Zawór dolotowy układu ABS tylny lewy
N135 - Zawór wylotowy układu ABS tylny prawy
N136 - Zawór wylotowy układu ABS tylny lewy
S162 - Bezpiecznik w skrzynce bezpieczników na akumulatorze
S163 - Bezpiecznik w skrzynce bezpieczników na akumulatorze
T2b

- Złącze, 2-stykowe, we włączniku świateł hamowania

T2o

- Złącze, 2-stykowe, w sterowniku układu ABS

T3f

- Złącze, 3-stykowe, w skrzynce bezpieczników na

akumulatorze

T16a

- Złącze, 16-stykowe, w schowku podręcznym po stronie

kierowcy (złącze diagnostyczne)

T25a

- Złącze, 25-stykowe, w sterowniku układu ABS

T32a

- Złącze, 32-stykowe, w zestawie wskaźników (niebieskie)

V64

- Pompa hydrauliczna układu ABS

12

- Punkt masy, z lewej strony pod akumulatorem

82

- Złącze masy, w wiązce przewodów z przodu z lewej strony

A18

- Złącze (54), w wiązce przewodów za tablicą rozdzielczą z

lewej strony

A76

- Złącze (przewód diagnostyczny K), w wiązce przewodów za

tablicą rozdzielczą

P1

- Złącze dodatnie (30), w skrzynce bezpieczników na

akumulatorze

Strona 2 z 3

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000005.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  5 / 3

nr  5 / 3

nr  5 / 3

nr  5 / 3

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

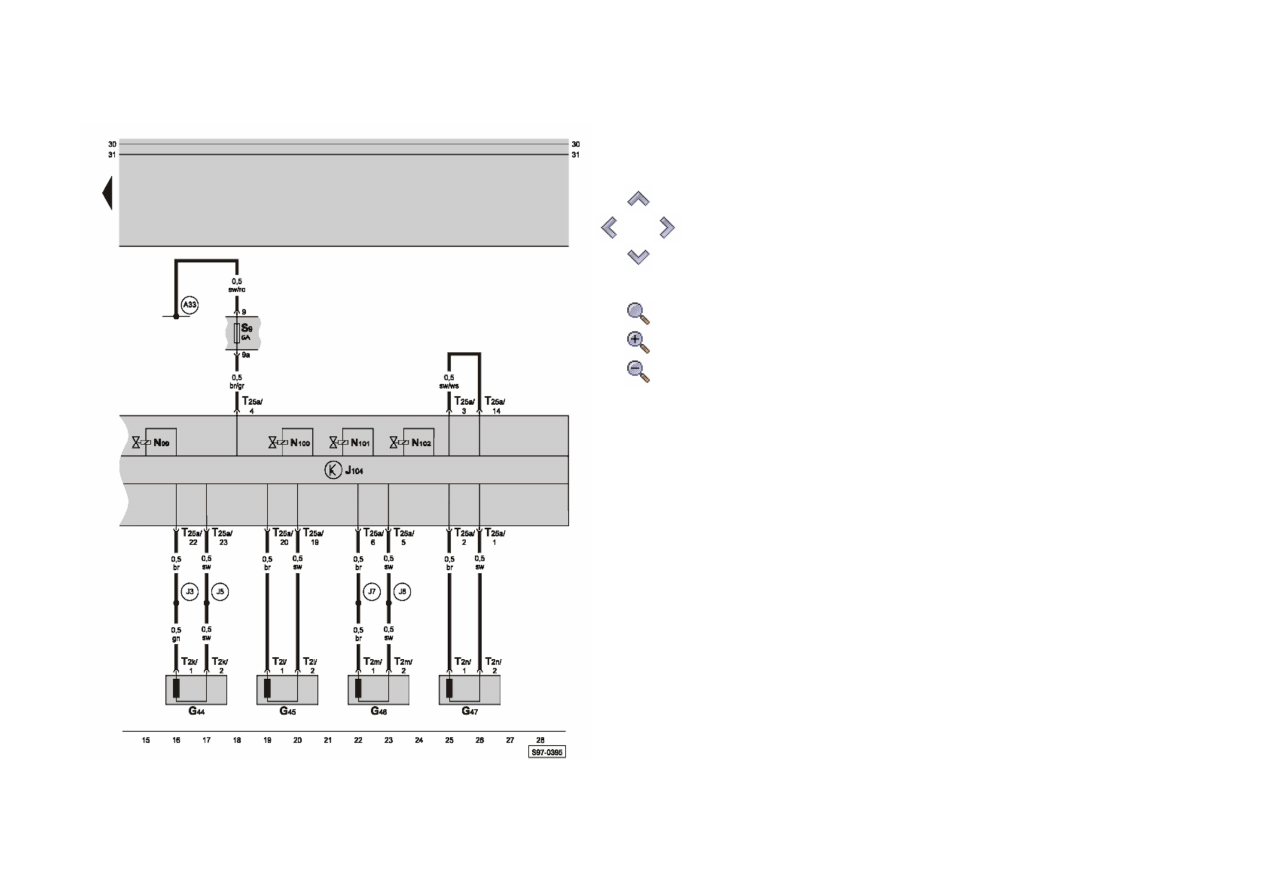

Sterownik układu ABS, czujnik prędkości obrotowej, skrzynka
bezpieczników
G44

- Czujnik układu ABS tylny prawy

G45

- Czujnik układu ABS przedni prawy

G46

- Czujnik układu ABS tylny lewy

G47

- Czujnik prędkości obrotowej przedni lewy

J104

- Sterownik układu ABS/ABS z układem EDS

N99

- Zawór dolotowy układu ABS przedni prawy

N100 - Zawór wylotowy układu ABS przedni prawy
N101 - Zawór dolotowy układu ABS przedni lewy
N102 - Zawór wylotowy układu ABS przedni lewy
T2k

- Złącze, 2-stykowe, w czujniku prędkości obrotowej tylnym

prawym

T2l

- Złącze, 2-stykowe, w czujniku prędkości obrotowej przednim

prawym

T2m

- Złącze, 2-stykowe, w czujniku prędkości obrotowej tylnym

lewym

T2n

- Złącze, 2-stykowe, w czujniku prędkości obrotowej przednim

lewym

T25a

- Złącze, 25-stykowe, w sterowniku układu ABS

A33

- Złącze (75), w wiązce przewodów za tablicą rozdzielczą z

lewej strony

J3

- Złącze, w wiązce przewodów z tyłu z prawej strony

J5

- Złącze, w wiązce przewodów z tyłu z prawej strony

J7

- Złącze, w wiązce przewodów z tyłu z lewej strony

J8

- Złącze, w wiązce przewodów z tyłu z lewej strony

Strona 3 z 3

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000005.htm
