Barbara Duda-Dziewierz







Przygotowanie  materiałów  stosowanych  w  konstrukcjach
ognioodpornych 712[08].Z1.03





Poradnik dla ucznia













Wydawca



Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy
Radom 2006



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



Recenzenci:
mgr inż. Halina Darecka
mgr inż. Danuta Gąsiorowska



Opracowanie redakcyjne:
mgr inż. Barbara Duda-Dziewierz



Konsultacja:
mgr inż. Piotr Ziembicki



Korekta:






Poradnik  stanowi  obudowę  dydaktyczną  programu  jednostki  modułowej  712[08].Z1.03.
Przygotowanie  materiałów  stosowanych  w  konstrukcjach  ognioodpornych  zawartego
w modułowym programie nauczania dla zawodu zdun.























Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom  2006



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



SPIS TREŚCI


1.  Wprowadzenie

2.  Wymagania wstępne

3.  Cele kształcenia

4.  Materiał nauczania

4.1. Przepisy bhp i ochrony ppoż. obowiązujące podczas przygotowywania materiałów

stosowanych w konstrukcjach ognioodpornych



   4.1.1. Materiał nauczania

   4.1.2. Pytania sprawdzające

10

   4.1.3. Ćwiczenia

10

   4.1.4. Sprawdzian postępów

11

4.2.  Rodzaje  cegieł  i  ich  zastosowanie  w  konstrukcjach  ogniotrwałych:  cegła  zwykła

maszynowa  i  ręczna,  cegła  szamotowa.  Zastosowanie  ich  do  budowy  obiektów
zduńskich



12

   4.2.1. Materiał nauczania

12

   4.2.2. Pytania sprawdzające

14

   4.2.3. Ćwiczenia

14

   4.2.4. Sprawdzian postępów

14

4.3. Wymiary cegieł i ich masa. Dopuszczalne odchyłki od wymiarów

16

   4.3.1. Materiał nauczania

16

   4.3.2. Pytania sprawdzające

19

   4.3.3. Ćwiczenia

19

   4.3.4. Sprawdzian postępów

20

4.4. Praktyczne badanie wytrzymałości gatunku cegły

21

   4.4.1. Materiał nauczania

21

   4.4.2. Pytania sprawdzające

22

   4.4.3. Ćwiczenia

23

   4.4.4. Sprawdzian postępów

23

4.5.  Cechy zewnętrzne cegieł: barwa, przełom cegieł

24

   4.5.1. Materiał nauczania

24

   4.5.2. Pytania sprawdzające

25

   4.5.3. Ćwiczenia

25

   4.5.4. Sprawdzian postępów

25

4.6. Przygotowanie tłucznia do wypełniania kafli

26

   4.6.1. Materiał nauczania

26

   4.6.2. Pytania sprawdzające

27

   4.6.3. Ćwiczenia

28

   4.6.4. Sprawdzian postępów

28

4.7. Przycinanie cegły

29

   4.7.1. Materiał nauczania

29

   4.7.2. Pytania sprawdzające

31

   4.7.3. Ćwiczenia

31

   4.7.4. Sprawdzian postępów

32

4.8. Składowanie cegieł

33

   4.8.1. Materiał nauczania

33

   4.8.2. Pytania sprawdzające

33

   4.8.3. Ćwiczenia

34

   4.8.4. Sprawdzian postępów

34

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



4.9. Moczenie cegieł. Nakładanie zaprawy na ścianki cegieł i kołnierz kafli

35

   4.9.1. Materiał nauczania

35

   4.9.2. Pytania sprawdzające

35

   4.9.3. Ćwiczenia

35

   4.9.4. Sprawdzian postępów

37

4.10. Rodzaje kafli i ich wymiary

38

   4.10.1. Materiał nauczania

38

   4.10.2. Pytania sprawdzające

41

   4.10.3. Ćwiczenia

41

   4.10.4. Sprawdzian postępów

41

4.11. Badanie kafli na włoskowatość szkliwa i wytrzymałość

42

   4.11.1. Materiał nauczania

42

   4.11.2. Pytania sprawdzające

44

   4.11.3. Ćwiczenia

44

   4.11.4. Sprawdzian postępów

45

4.12. Składowanie kafli

46

   4.12.1. Materiał nauczania

46

   4.12.2. Pytania sprawdzające

46

   4.12.3. Ćwiczenia

46

   4.12.4. Sprawdzian postępów

47

4.13.  Rozkładanie  kafli  do  kolorowania  (cieniowania).  Cieniowanie  kafli  o  szkliwie

białym i kolorowym

48

   4.13.1. Materiał nauczania

48

   4.13.2. Pytania sprawdzające

48

   4.13.3. Ćwiczenia

49

   4.13.4. Sprawdzian postępów

49

4.14. Sortowanie kafli narożnych i środkowych, wieńczących. Układanie kafli

50

   4.14.1. Materiał nauczania

50

   4.14.2. Pytania sprawdzające

51

   4.14.3. Ćwiczenia

51

   4.14.4. Sprawdzian postępów

52

4.15. Znaczenie blaszką aluminiową obrysów na szkliwie czerepu

53

   4.15.1. Materiał nauczania

53

   4.15.2. Pytania sprawdzające

53

   4.15.3. Ćwiczenia

54

   4.15.4. Sprawdzian postępów

54

4.16. Przycinanie kołnierza i czerepu kafli, szlifowanie brzegów kafli

55

   4.16.1. Materiał nauczania

55

   4.16.2. Pytania sprawdzające

56

   4.16.3. Ćwiczenia

56

   4.16.4. Sprawdzian postępów

57

4.17. Przycinanie kafli na określony wymiar

58

   4.17.1. Materiał nauczania

58

   4.17.2. Pytania sprawdzające

58

   4.17.3. Ćwiczenia

59

   4.17.4. Sprawdzian postępów

59

   4.18. Wykonywanie otworów w kaflach i wycinanie małej powierzchni kafli

60

   4.18.1. Materiał nauczania

60

   4.18.2. Pytania sprawdzające

60

   4.18.3. Ćwiczenia

61

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



   4.18.4. Sprawdzian postępów

61

4.19. Osprzęt do pieców i trzonów kuchennych

62

   4.19.1. Materiał nauczania

62

   4.19.2. Pytania sprawdzające

63

   4.19.3. Ćwiczenia

64

   4.19.4. Sprawdzian postępów

64

4.20. Wykonywanie spinaczy do kafli

65

   4.20.1. Materiał nauczania

65

   4.20.2. Pytania sprawdzające

66

   4.20.3. Ćwiczenia

66

   4.20.4. Sprawdzian postępów

67

5. Sprawdzian osiągnięć

68

6. Literatura

72







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



1.  WPROWADZENIE



Poradnik ten będzie Ci pomocny w przyswajaniu wiedzy i umiejętności o przygotowaniu

materiałów stosowanych w konstrukcjach ognioodpornych.

W poradniku zamieszczono:

1.  Wymagania  wstępne,  czyli  wykaz  niezbędnych  wiadomości  i  umiejętności,  które

powinieneś mieć opanowane, aby przystąpić do realizacji tej jednostki modułowej.

2.  Cele kształcenia jednostki modułowej.
3.  Materiał  nauczania (rozdział 4) umożliwia samodzielne przygotowanie  się do wykonania

ćwiczeń  i  zaliczenia  sprawdzianów.  Wykorzystaj  do  poszerzenia  wiedzy  wskazaną
literaturę  i  korzystaj  z  różnych  źródeł  informacji.  Obejmuje  on  również ćwiczenia, które
zawierają:

−

pytania sprawdzające wiedzę potrzebną do wykonania ćwiczenia,

−

polecenia i sposób wykonywania,

−

wykaz materiałów, narzędzi i sprzętu potrzebnych do realizacji ćwiczenia,

−

sprawdzian teoretyczny,

−

sprawdzian umiejętności praktycznych.

Odpowiadając  na pytania  sprawdzianu postępów powinieneś odpowiadać tak lub nie, co
oznacza, że opanowałeś materiał albo nie.

4.  Przykład zadania/ćwiczenia oraz zestaw pytań sprawdzających Twoje opanowanie wiedzy

i  umiejętności  z  zakresu  całej  jednostki.  Zaliczenie  tego  ćwiczenia  jest  dowodem
osiągnięcia umiejętności praktycznych określonych w tej jednostce modułowej.

Jeżeli  masz trudności ze zrozumieniem tematu  lub  ćwiczenia, to poproś nauczyciela  lub

instruktora o  wyjaśnienie  i  ewentualne  sprawdzenie,  czy  dobrze  wykonujesz daną  czynność.
Po przerobieniu materiału spróbuj zaliczyć sprawdzian z zakresu jednostki modułowej.

Jednostka  modułowa:  Przygotowanie  materiałów  stosowanych  w  konstrukcjach

ognioodpornych,  której  treści  teraz  poznasz,  jest  jednym  z  modułów  koniecznych  do
zapoznania się z konstrukcjami zduńskimi i kominiarskimi – schemat 1.

Szczególnie istotnym i trudnym zagadnieniem tej jednostki jest określanie gatunków kafli

oraz wykonywanie czynności związanych z obróbką kafli.

Bezpieczeństwo i higiena pracy

W  czasie  wykonywania  ćwiczeń  na  stanowiskach  roboczych  musisz  przestrzegać

regulaminów, przepisów bezpieczeństwa i  higieny pracy oraz instrukcji przeciwpożarowych,
wynikających z rodzaju wykonywanych prac.
Przepisy te poznasz podczas trwania nauki i w trakcie wykonywania pracy.


















background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”










































                                Schemat układu jednostek modułowych


















712[08].Z1

Konstrukcje zduńskie i kominiarskie



712[08].Z1.01

Spalanie paliw technicznych



712[08].Z1.02

Prowadzenie kanałów wentylacyjnych,

spalinowych i dymowych



712[08].Z1.03

Przygotowanie materiałów stosowanych

w konstrukcjach ognioodpornych



712[08].Z1.04

Przygotowanie zapraw ognioodpornych



712[08].Z1.05

Wykonywanie podstawowych operacji

technologicznych



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



2.  WYMAGANIA WSTĘPNE


Przystępując do realizacji programu jednostki modułowej powinieneś, umieć:

–

dobierać ubranie robocze i środki ochrony indywidualnej,

–

znać i przestrzegać przepisy  bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej
oraz ochrony środowiska,

–

posługiwać się podstawowymi pojęciami z zakresu budownictwa,

–

rozpoznawać podstawowe materiały budowlane,

–

stosować  zasady  prawidłowego  magazynowania,  składowania  i  transportowania
materiałów budowlanych,

–

posługiwać się dokumentacją techniczną.

–

korzystać z różnych źródeł informacji,

–

uczestniczyć w dyskusji,

–

dokonywać prezentacji,

–

współpracować w grupie,

–

oceniać własne możliwości w działaniach indywidualnych i zbiorowych.










background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



3.  CELE KSZTAŁCENIA



W wyniku realizacji programu jednostki modułowej powinieneś, umieć:



zastosować  przepisy  bhp,  ochrony  ppoż.  i  przeciwporażeniowej  obowiązujące  podczas
przygotowywania materiałów stosowanych w konstrukcjach ognioodpornych,



scharakteryzować  materiały  stosowane  w  konstrukcjach  ognioodpornych pod  względem
właściwości fizycznych, chemicznych i mechanicznych,



określić  przeznaczenie  poszczególnych  materiałów  stosowanych  w  konstrukcjach
ognioodpornych,



rozpoznać rodzaje cegieł ogniotrwałych,



sprawdzić wytrzymałość gatunku cegły,



zastosować różne gatunki cegły do budowy obiektów zduńskich i kominiarskich,



przygotować tłuczeń do wypełnienia kafli,



przyciąć cegły na określony wymiar,



dokonać moczenia cegieł,



rozpoznać rodzaje kafli ceramicznych,



przeprowadzić badanie kafli na włoskowatość szkliwa i wytrzymałość,



wykonać składowanie  kafli,



wykonać cieniowanie, kolorowanie kafli,



wykonać sortowanie kafli środkowych,



ułożyć kafle,



znaczyć obrys na szkliwie czerepu kafla,



przyciąć kafle na określony wymiar,



oszlifować brzegi kafli,



wyciąć otwory w kaflach,



wyciąć małą powierzchnię w kaflach,



nałożyć zaprawę na kołnierz kafli i ścianki cegieł,



rozpoznać osprzęt pieców i trzonów kuchennych,



wykonać spinanie kafli,



dobrać kafle do rodzaju pieca.





background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



4. MATERIAŁ NAUCZANIA


4.1.  Przepisy  bhp  i  ochrony  ppoż.  obowiązujące  podczas

przygotowywania  materiałów  stosowanych  w  konstrukcjach
ognioodpornych



4.1.1. Materiał nauczania



Materiałami  przygotowywanymi  do  wykonania  konstrukcji  ognioodpornych  są  przede

wszystkim: cegły ogniotrwałe, kafle piecowe i zaprawy zduńskie.

Przepisy  bezpieczeństwa  i  higieny  pracy  powinny  w  sposób  harmonijny  uwzględniać

realizację podstawowych zadań i uwzględniać ich specyfikę.

Podstawowym  czynnikiem,  wpływającym  na  bezpieczeństwo  pracy  przy  robotach

budowlanych,  jest  technologia  zgodna  z  zasadami  sztuki  budowlanej.  Wszelkie  roboty
budowlane  muszą  być  realizowane  zgodnie  z  wymogami  technicznymi  oraz  dokumentacją
techniczną  i  warunkami  technicznymi.  Na  tej  podstawie  opracowuje  się  instrukcje
i wymagania  bezpieczeństwa  i  higieny  pracy  bezpośrednio  na  stanowisko  pracy.  Duże
znaczenie ma dobra organizacja pracy.

Obowiązki pracownika polegają na przestrzeganiu przepisów, czyli powinien on:

–

znać przepisy i zasady bezpieczeństwa i higieny pracy,

–

brać udział w szkoleniach i instruktażach stanowiskowych,

–

zdać wymagane egzaminy sprawdzające,

–

wykonywać pracę w sposób zgodny z przepisami i zasadami bhp,

–

dbać o należyty stan urządzeń, narzędzi i sprzętu,

–

narzędzia i sprzęt używać zgodnie z przeznaczeniem,

–

dbać o porządek i ład na stanowisku pracy,

–

używać odzieży ochronnej i roboczej,

–

stosować środki ochrony indywidualnej,

–

przestrzegać przepisów przeciwpożarowych,

–

dbać i chronić środowisko naturalne,

–

poddawać się obowiązującym badaniom lekarskim.
Zagrożenia  występujące  podczas  przygotowywania  materiałów  do  robót  zduńskich  są

podobne  jak  przy  robotach  murarskich  i  przede  wszystkim  polegają  na  realizowaniu  robót
sposobem ręcznym, a więc obejmują:
–

skaleczenie i uszkodzenie rąk stosowanymi narzędziami,

–

uderzenie lub otarcie naskórka cegłą lub kaflem,

–

zaprószenie oczu pyłem lub zaprawą,

–

upadek z wysokości,

–

uderzenie spadającymi przedmiotami.
Aby zapobiec tym zagrożeniom, należy przestrzegać obowiązujących przepisów bhp:

–

stanowisko  pracy  powinno  być  dobrze  zorganizowane,  pozwalać  na  pełną  swobodę
ruchów; należy je utrzymywać w porządku i czystości, a w szczególności należy usuwać
rozlaną zaprawę,

–

narzędzia powinny być w dobrym stanie technicznym,

–

przy  wykonywaniu  pracy  na  wysokościach  obowiązują  przepisy  jak  dla  robót
montażowych; nie wolno prac murowych wykonywać z przystawnych drabin, konieczne

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



10

jest  stosowanie  prawidłowo  skonstruowanych,  znajdujących  się  w  dobrym  stanie
technicznym  rusztowań;  otwory  w  murach  i  stropach  powinny  być  zabezpieczone
barierami lub pokrywami,

–

narzędzia i materiały nie mogą być przerzucane, lecz powinny być przenoszone.
Często  mogą  wystąpić  zagrożenia  wypadkowe  podczas  transportu  ręcznego  lub

zmechanizowanego wszelkich materiałów budowlanych.



4.1.2. Pytania sprawdzające


Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jakie czynniki wpływają na bezpieczeństwo pracy?
2.  W  jaki  sposób  powinien  robotnik  wykonywać  czynności,  żeby  jego  praca  była

bezpieczna?

3.  Z jakimi robotami można porównać roboty zduńskie?
4.  Jakie zagrożenia występują przy robotach zduńskich?
5.  W jaki sposób można zapobiec zagrożeniom przy robotach zduńskich?
6.  W jaki sposób bezpiecznie transportować materiały zduńskie?
7.  W jaki sposób należy ułożyć materiały na stanowisku?



4.1.3. Ćwiczenia



Ćwiczenie 1

Pobierz z miejsca składowania, wskazaną Ci przez nauczyciela, cegłę szamotową i kafle

do  budowy  pieca  w  budynku  mieszkalnym  na  drugiej  kondygnacji.  Zorganizuj  bezpieczny
transport materiałów na miejsce budowy pieca i ułóż materiały na stanowisku.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z przepisami dotyczącymi bezpiecznego transportu na budowie,
2)  zapoznać  się  ze  stanowiskiem  pracy  (od  składowiska  do  mieszkania  na  drugiej

kondygnacji),

3)  zorganizować stanowisko pracy do wykonania ćwiczenia,
4)  wybrać środki transportu do wykonania ćwiczenia,
5)  załadować materiały na wybrane środki transportu,
6)  przeprowadzić bezpiecznie transport,
7)  ułożyć materiały na stanowisku,
8)  uporządkować stanowisko pracy (od składowiska do mieszkania na drugiej kondygnacji),
9)  odnieść stosowane środki transportowe,
10)  zaprezentować wykonane ćwiczenie,
11)  ocenić poprawność wykonanego ćwiczenia,
12)  sformułować wnioski.


Wyposażenie stanowiska pracy:

–

składowisko z ułożoną cegłą szamotową i kaflami piecowymi,

–

środki transportu: taczka, nosidło,

–

ubranie robocze i rękawice.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



11

4.1.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wymienić czynniki wpływające na bezpieczeństwo pracownika?





2)  wymienić obowiązki pracownika w zakresie bezpieczeństwa pracy?





3)  wskazać zagrożenia związane z przygotowaniem materiałów zduńskich?





4)  wymienić  sposoby  uniknięcia  zagrożeń  związanych  z  przygotowaniem

materiałów zduńskich?







5)  wymienić zagrożenia występujące przy transporcie ręcznym?





6)  wymienić zagrożenia występujące przy transporcie mechanicznym?









background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



12

4.2.  Rodzaje  cegieł  i  ich  zastosowanie  w  konstrukcjach

ogniotrwałych:  cegła  zwykła  maszynowa  i  ręczna,  cegła
szamotowa. Zastosowanie ich do budowy obiektów zduńskich



4.2.1. Materiał nauczania



Zależnie  od  materiału,  a  przede  wszystkim  od  jego  składników,  z  którego  wyrobiono

cegłę, rozróżniamy cegłę :
–

zwykłą, zwaną piecówką,

–

ogniotrwałą, najczęściej szamotową.

Cegła zwykła wyrabiana jest z gliny.

W zależności od sposobu formowania rozróżniamy cegłę:

–

ręczną,

–

maszynową.

Cegłę ręczną otrzymuje się przez ręczne przygotowanie i napełnianie formy o kształcie cegły
odpowiednio wyrobioną gliną.
Cegłę  maszynową  otrzymuje  się  przez  mechaniczne  formowanie  wyrobionej  gliny  w  prasie
strycharskiej lub wytłaczanie w prasie pasmowej.
W prasie strycharskiej formuje się cegłę w sposób podobny do ręcznego, w prasie pasmowej
glinę  wytłacza  się  ze  specjalnej  maszyny  w  formie  długiej  wstęgi,  którą  się  tnie  na  odcinki
o wymiarach cegły.
Cegła ręczna
Do  budowy  pieców  najczęściej  stosowana  jest  cegła  ręczna.  Cegła  taka  ma  strukturę
we  wszystkich  częściach  jednolitą  porowatą.  Rozgrzewa  się  równomiernie,  dobrze  chłonie
ciepło, nie pęka od nagrzania. Nie powinna być zbyt mocno wypalana.
Cegła maszynowa
Cegła  z  prasy  pasmowej,  tzw.  paskówka,  ma  budowę  silnie  zwartą  o  masie  równomiernej.
Jest twarda i jej przecięcie jest trudniejsze niż cegły ręcznej. Niektóre gatunki paskówki przy
przecinaniu rozpryskują się na kawałki.
Zwartość  masy  w  paskówce  powoduje  złe  pochłanianie  ciepła  oraz  małą  odporność
na zmiany temperatury (pękanie). Z tego względu paskówkę można stosować jedynie do mało
rozgrzewających się części pieca, jak np.:
–

fundamenty,

–

podmurówki.

Pozostałe części  pieca  budujemy  z cegły ręcznej, przy czym części  wystawione na działanie
najwyższej temperatury budejmy z cegły ogniotrwałej.
Jako  ogniotrwałe  stosujemy  cegły  szamotowe,  otrzymane  z  gliny  ogniotrwałej  schudzonej
miałkim szamotem.
Cegła szamotowa
Cegły  szamotowe,  czyli  ogniotrwałe  używa  się  do  budowy  części  pieca  narażonych
na wysoką temperaturę. Powinny one być porowate.
Wyrabia się je w wielu gatunkach – odpornych na różne temperatury.
Wytrzymałość na temperaturę oznacza się w stożkach Segera.
Cegła szamotowa nadająca się do budowy pieców powinna odpowiadać stożkowi Segera 24 –
26 (ok. 1600°C).

Do  wypełniania  wewnętrznych  części  kafli  używamy  płytek  ceramicznych  i  zaprawy

zduńskiej, wypalanych z gliny, o wymiarach 140 x 140 mm i grubości 25 mm.
Wewnętrzne  ściany  kanałów  piecowych  wykładamy  płytami  szamotowymi  szerokości  150
mm i długości 385 mm. Grubość płyt wynosi 20 – 30 mm.
Przegrody piecowe, a  w  niektórych  piecach sklepienie  nad paleniskiem, wykonuje się z płyt
szamotowych szerokości 160 mm, długości 385 mm i grubości 40 mm.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



13

Do wykładania spodów palenisk pieców chlebowych  stosuje  się płyty piekarskie szamotowe
o  wymiarach  280  x  280  mm  i  grubości  50  mm.  Powierzchnia  ułożona  z  takich  płyt  ma
mniejszą ilość spoin niż powierzchnia ułożona z cegieł.

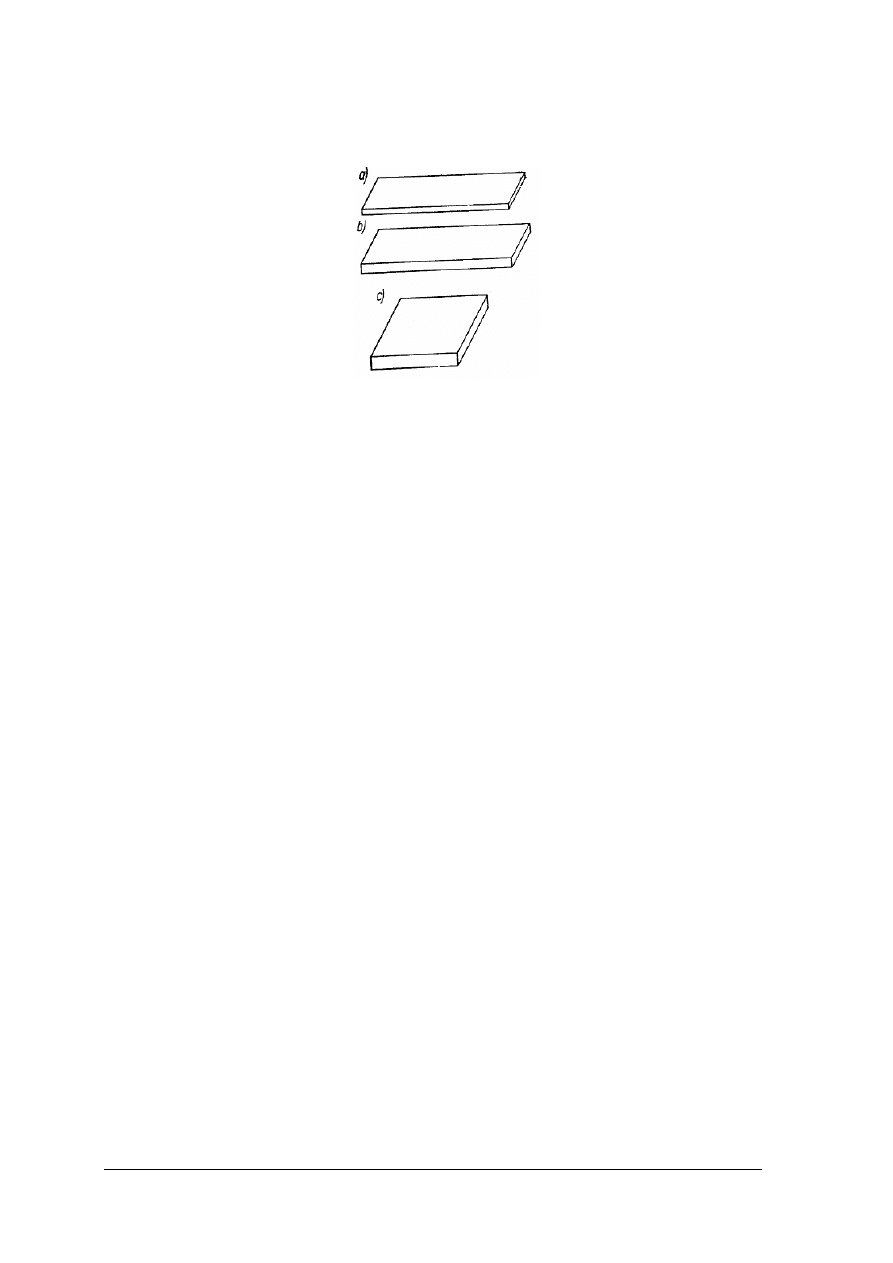

Rys. 1.     Płyty szamotowe:  a) do wykładania wewnętrznych ścian kanałów piecowych,

b) do wykonywania przegród piecowych, c) płyta piekarska [10  s.16]



Cegły  i  kształtki  szamotowe  stosuje  się  jako  wykładziny  pieców  grzewczych,  palenisk

oraz pieców przemysłowych.
Cegły  termalitowe

Produkowane  z  ziemi  okrzemkowej  –  służą  do  obmurowywania  urządzeń  technicznych

pracujących  w  wysokiej  temperaturze.  Cegły  te  mają  małą  przewodność  cieplną.  Typowe
wymiary wynoszą 250 x 120 x 65 mm.
Stosuje się je do izolacji pieców, kotłów i tym podobnych urządzeń grzewczych.
Cegły kominówki

Stosuje  się  je  do  budowy  przemysłowych  kominów  ceramicznych,  kominów  wolno

stojących o przekroju pierścieniowym.

Cegły  te  mają  w  rzucie  poziomym  kształt  wycinka  pierścienia  kołowego  oraz  otwory

przelotowe  skierowane  prostopadle  do  płaszczyzny  cięcia.  W  zależności  od  długości
rozróżnia się pięć typów kominówek.
Wyroby ogniotrwałe

Płytki płaskie lub klinowate są stosowane do obudowy palenisk.

–

Wyroby  kwarcowo-szamotowe  są  produkowane  w  czterech  gatunkach,  wyroby
szamotowe – w siedmiu gatunkach.

–

Wyroby  korundowe  są  produkowane  z  tlenku  glinu  i  gliny  ogniotrwałej  w  trzech
gatunkach.  Mają  one  małą  kurczliwość  i  rozszerzalność  cieplną,  toteż  stosuje  się  je  do
obudowywania palenisk.

–

Wyroby magnezytowe wyrabia się ze spieczonego naturalnego węglanu magnezytowego,
w pięciu gatunkach. Wyroby te są odporne na ścieranie i działanie żużli zasadowych.

–

Wyroby  węglanowe  produkuje  się  z  koksu  lub  antracytu  oraz  smoły  lub  paku.  Są  one
lekkie, porowate i odporne na gwałtowne wahania temperatur.

–

Wyroby  szamotowo-grafitowe  są  wyrabiane  z  grafitu  i  gliny  ogniotrwałej.  Wyrabia  się
z nich tygle, retorty i kształtki na potrzeby przemysłu hutniczego.

–

Wyroby  karborundowe  produkuje  się  z  sypkich  mas  węglika  krzemu  i  gliny.  Są  one
odporne na gwałtowne wahania temperatur.

–

Wyroby cyrkonowe (tlenkowe i beztlenowe) służą jako wyposażenie laboratoryjne.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



14

4.2.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jaką cegłę nazywamy piecówką?
2.  W jaki sposób wykonuje się cegłę ręczną?
3.  W jaki sposób wykonuje się cegłę maszynową?
4.  Jaką cegłę najczęściej stosujemy do budowy pieców?
5.  Jakie elementy pieca wykonujemy z cegły „paskówki”?
6.  Jakie wyroby szamotowe stosujemy przy budowie pieca?
7.  Jakie zastosowanie przy budowie pieca mają cegły i kształtki szamotowe?
8.  Kiedy zdun stosuje cegły termalitowe?
9.  Jakie zastosowanie ma cegła kominówka?
10.  Jakie znasz wyroby ogniotrwałe przydatne zdunom?
11.  Jaki element pieca wykonujemy z  płytek korundowych?
12.  Jakie cechy przydatne zdunom mają wyroby korundowe?
13.  Jakie cechy mają ognioodporne wyroby węglanowe?
14.  Gdzie stosujemy wyroby cyrkonowe?


4.2.3. Ćwiczenia


Ćwiczenie

Dla  przykładowych  wyrobów  ogniotrwałych  zapisz  ich  zastosowanie.  Na  stanowisku

masz  przykładowe  wyroby  ogniotrwałe  podpisane  nazwami.  Wykonaj  na  kartkach  opisy
zastosowania dla tych wyrobów.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  zapoznać się z wyrobami przygotowanymi na stanowisku,
2)  zorganizować stanowisko pracy do wykonania ćwiczenia,
3)  zapamiętać nazwy wyrobów,
4)  zabrać kartki leżące przy wyrobach,
5)  zapisać na kartkach zastosowanie poszczególnych wyrobów,
6)  odłożyć kartki przy pasujących do nich wyrobach,
7)  zaprezentować wykonane ćwiczenie oraz uporządkować stanowisko pracy,
8)  ocenić poprawność wykonanego ćwiczenia,
9)  sformułować wnioski.


Wyposażenie stanowiska pracy:

–

przykładowe wyroby ogniotrwałe,

–

kartki podpisane nazwami wyrobów, przybory do pisania.



4.2.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wymienić rodzaje cegieł?





2)  opisać technologię wykonania cegły maszynowej?





3)  wymienić cegły stosowane do budowy pieców?





4)  wymienić inne wyroby do budowy pieców?





background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



15

5)  podać zastosowanie cegieł i kształtek szamotowych?





6)  podać zastosowanie cegły termalitowej?





7)  omówić cechy cegły termalitowej?





8)  podać zastosowanie cegły kominówki?





9)  wymienić wyroby ogniotrwałe w zależności od kształtu?





10) wymienić wyroby ogniotrwałe w zależności od zastosowanego materiału?





11) podać zastosowanie kilku wyrobów ogniotrwałych?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



16

4.3.  Wymiary  cegieł  i  ich  masa.  Dopuszczalne  odchyłki

od wymiarów



4.3.1. Materiał nauczania



Masa  cegły  pełnej  wynosi  3,3  do  4,0  kg  dla  jednej  sztuki  i  1700  do  1900  kg  na  1  m³

muru.

Cegła  ma  kształt  prostopadłościanu  spłaszczonego  o  prostokątnych    krawędziach

i wymiarach:
–

długość 250 mm,

–

szerokość 120 mm,

–

wysokość 65 mm.

W  trakcie  robót  rozbiórkowych  lub  renowacyjnych  można  spotkać  cegły  o  wymiarach
mniejszych lub większych.

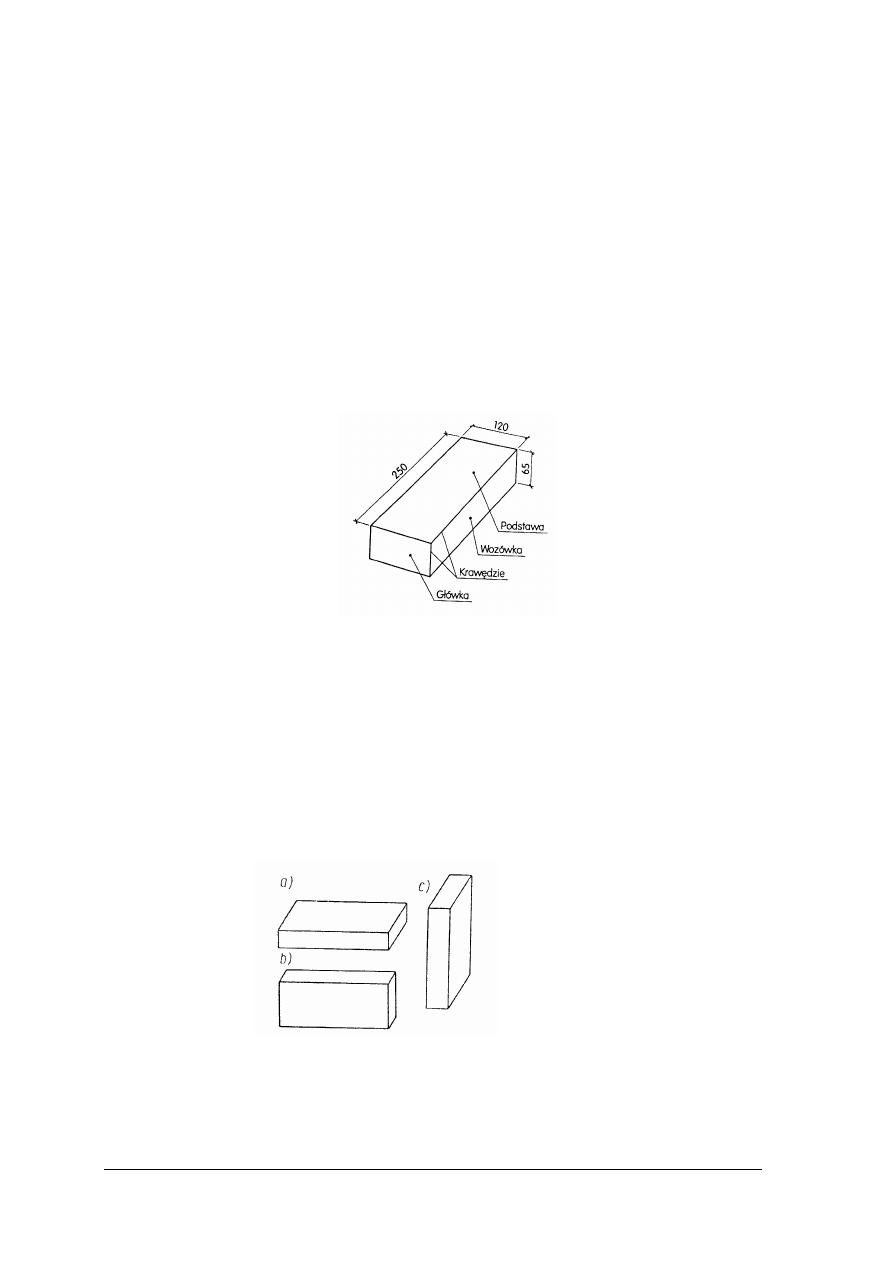

Rys. 2.  Cegła pełna



Powierzchnie w cegle mają swoje nazwy:

–

„główka” – najmniejsza powierzchnia o wymiarach 120 x 65 mm,

–

„wozówka” – podłużna powierzchnia o wymiarach  250 x 65 mm,

–

„płaszczyzna  wsporna”  („podstawa”)  –  największa  powierzchnia  o  wymiarach  250x120
mm.
Ułożenia  cegły  największą  powierzchnią  do  poziomu  określa  się  jako  położenie

na „płask”.
Ułożenie cegły średnią powierzchnią do poziomu nazywa się położeniem na „rąb”.
Ułożenie  zaś  cegły  najmniejszą  powierzchnią  do  poziomu  –  ustawieniem  „na  stojąco”,
„na sztorc”.

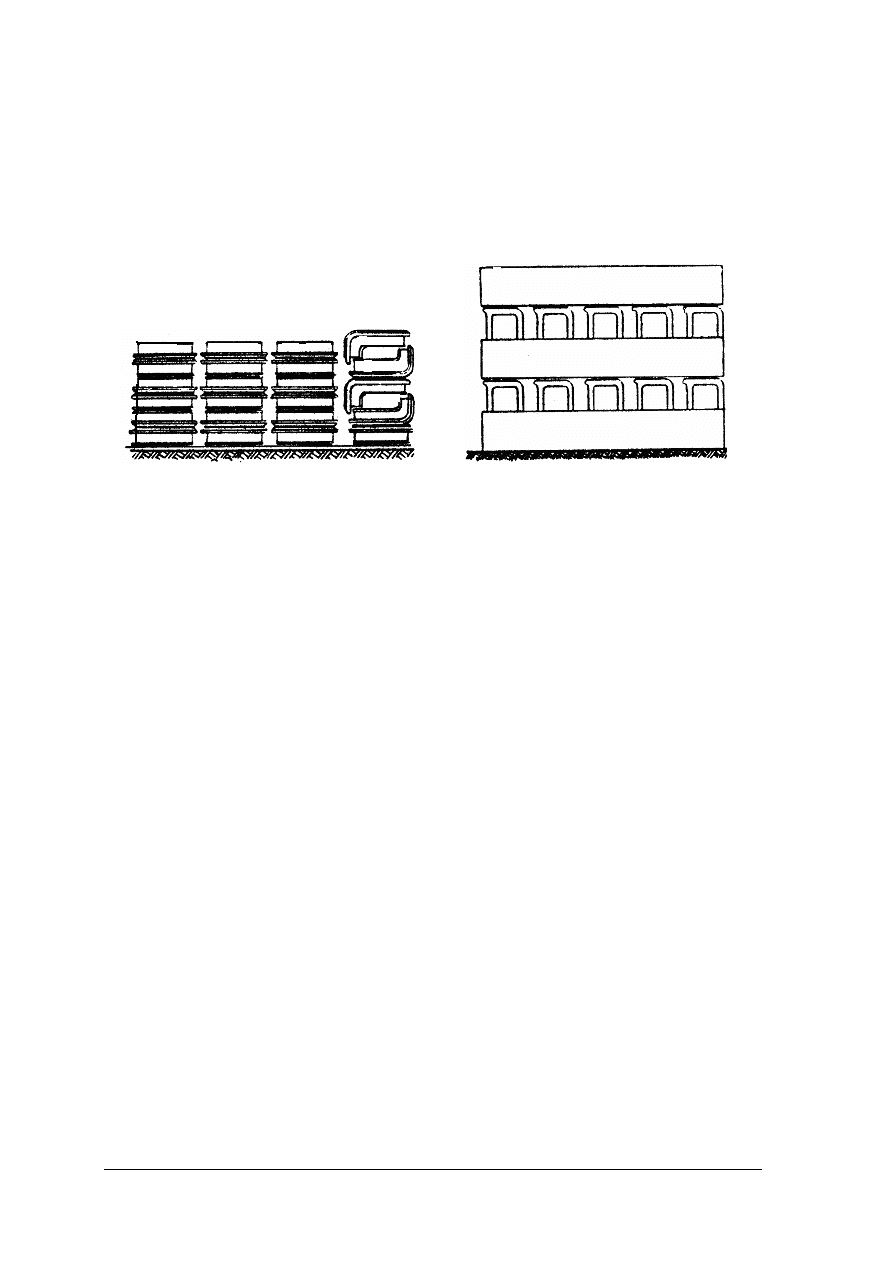

Rys. 3.   Sposoby ułożenia cegły:  a) na płask,   b) na rąb,   c) na sztorc [10, s.14]



Wymiary cegły ogniotrwałej: długość 250 mm, szerokość 120 mm i wysokość 65 mm lub

wymiary  220 x 110 x 50 mm.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



17

Wymiary  cegły  są  tak  dobrane,  aby  przy  układaniu  w  różnych  kierunkach  uzyskać

prawidłowe ich wiązanie zgodnie z obowiązującymi zasadami. Na przykład dwie szerokości
z zastosowaniem spoiny 10 mm dają w sumie długość cegły.



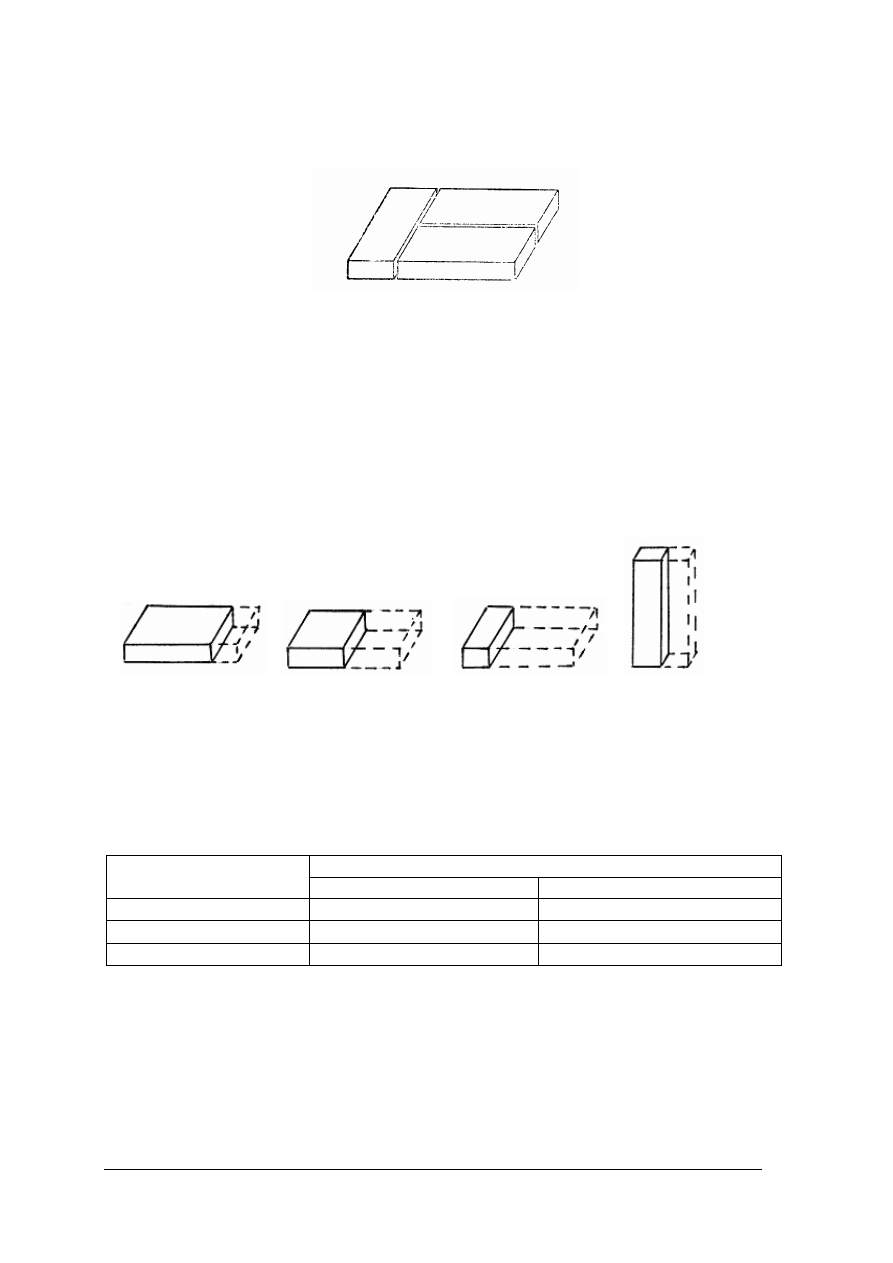

Rys. 4.   Zależność między długością i szerokością cegły [10, s.15]



Zdunowie  nazywają  układanie  ściany  z  cegieł  na  płask  –  murowaniem  na  „szóstkę”,

zaś ściany z cegieł na rąb – murowaniem na „trójkę”.

Części  cegły,  to tak  zwane  cegły ułamkowe, mają  swoje  nazwy  używane przez  zdunów

albo przez murarzy dla uzyskania wiązania zgodnie z obowiązującymi zasadami:

–

¾ cegły nazywa się „dziewiątką” lub „trzyćwierciówką”

–

½  cegły  otrzymane  przez  przecięcie  prostopadłe  do  najdłuższej  krawędzi  jest  zwane
„szóstką” oraz „połówką zwyczajną lub poprzeczną”

–

½ cegły przecięte równolegle do najdłuższej krawędzi nazywa się „połówką podłużną lub
paskiem”, albo  „beleczką”,

–

¼ cegły jest to tzw. „trójka” lub „ćwiartka”.

Nazwy te zmieniają się na przestrzeni lat.

a)

b)

  c)

d)




Rys. 5.    Części cegły:  a) dziewiątka,   b) połówka,  c) ćwiartka,  d) beleczka.



Tolerancje wymiarowe

Duża dokładność wykonania elementów ma istotny wpływ  nie tylko  na wygląd i  jakość, ale
również na zużycie zaprawy, szybkość wykonania, trwałość konstrukcji i jej wytrzymałość.


Tabela 1.    Wymiary i dopuszczalne odchyłki wymiarowe, mm [9, s. 349]





Cegły „tradycyjne”

Wielkość

Z (zwykłe)

L (licowe)

Długość

250 ± 6

250 ± 4

Szerokość

120 ± 5

120 ± 3

Wysokość

65 ± 3

65 ± 2



Zalecane  w  normach  Unii  Europejskiej  dopuszczalne  odchyłki  wymiarowe  elementów

murowych nie powinny przekraczać:
–

w  przypadku  elementów  zwykłych:  ±  0,40x(badany  wymiar)*  (mm),  ale  nie  mniej  niż
±3mm,

–

w  przypadku  elementów  licowych:  ±  0,25x(badany  wymiar)*  (mm),  ale  nie  mniej  niż
±2mm,

–

w przypadku elementów łączonych na cienkie spoiny: wysokość i płaskość powierzchni
±1,0mm, pozostałe wymiary  ±2,0mm,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



18

–

w przypadku elementów układanych na sucho: wymagania jak przy elementach licowych
lub łączonych na cienkie spoiny,

–

we wszystkich przypadkach nie więcej niż ±10mm.

(* - podniesienie do potęgi 0,5)
Cegły kominówki
W zależności od długości rozróżnia się pięć typów kominówek:
–

typ 100 – długości 10 cm,

–

typ 150 – długości 15 cm,

–

typ 200 – długości 20 cm,

–

typ 250 – długości 25 cm,

–

typ 300 – długości 30 cm.

W każdym typie produkuje się po cztery formaty cegieł, odpowiadające promieniowi komina
R  =  60,  90,  150  i  250  cm.  Wymiary  cegieł  kominówek  podano  w  tabeli.  Kominówki
produkowane są w dwu klasach: 25  i 18. Nasiąkliwość wagowa cegły nie  może przekraczać
10%,  przy  tym  wymagana  jest  całkowita  mrozoodporność  (po  25  cyklach  zamrażania
i odmrażania nie powinny wystąpić żadne uszkodzenia)



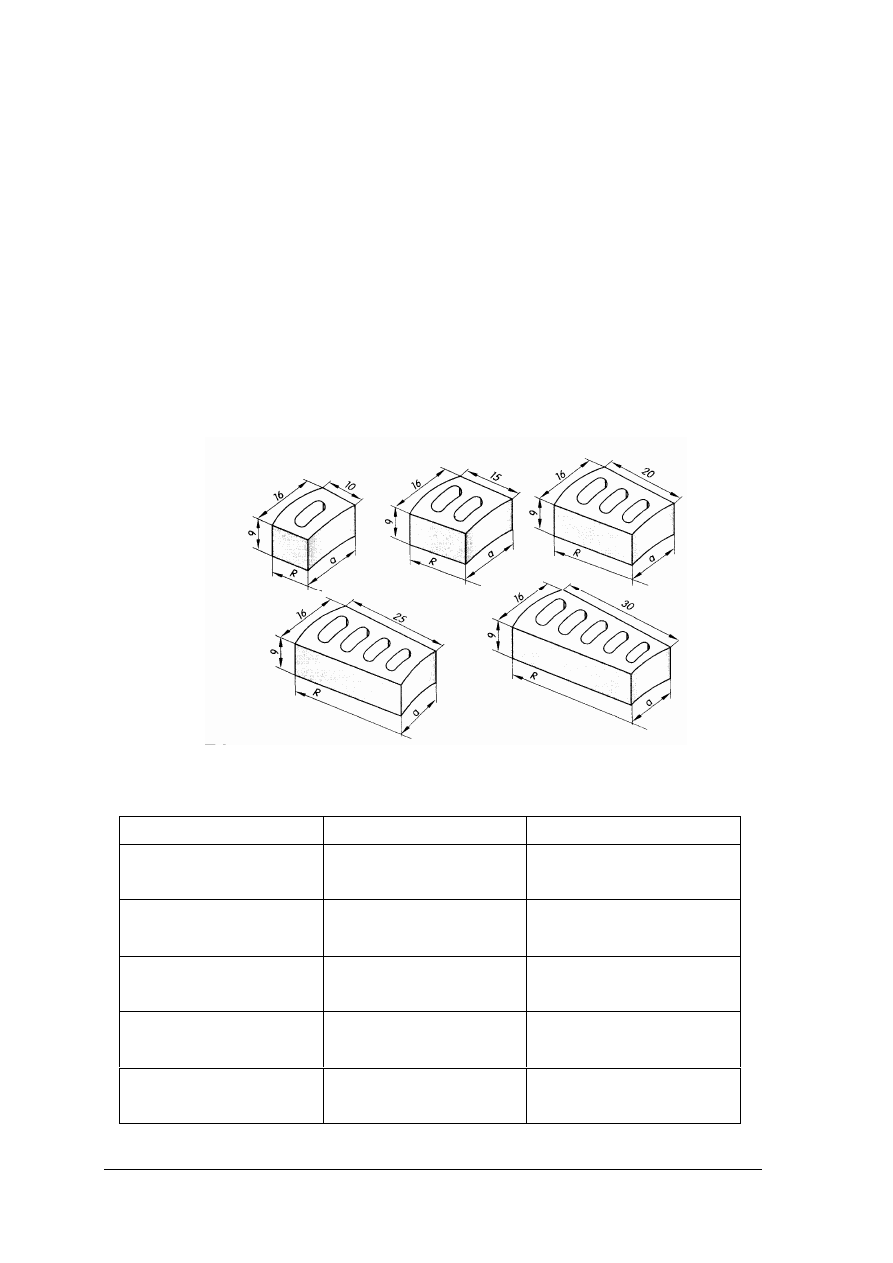

Rys. 6.   Cegły kominówki  [8,  s.105]


Tabela  2.  Wymiary cegieł kominówek [8, s.105]




















Długość cegły [cm]

Promień R komina [cm]

Sieczna α [cm]


10

60
90
150
250

13,3
14,2
14,9
15,4


15

60
90
150
250

12,0
13,3
14,4
15,0


20

60
90
150
250

10,7
12,4
13,9
14,7


25

60
90
150
250

9,3
11,6
13,3
14,4


30

60
90
150
250

8,0
10,7
12,8
14,1

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



19

4.3.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jakiego kształtu jest cegła zwykła?
2.  Jakie wymiary ma cegła zwykła?
3.  Czy można spotkać cegły o innych wymiarach?
4.  Jakie nazwy noszą poszczególne powierzchnie cegieł?
5.  Dlaczego w taki sposób dobrano wymiary cegieł?
6.  Jakie nazwy mają poszczególne cegły ułamkowe?
7.  Ile wynoszą dopuszczalne odchyłki wymiarowe dla cegły zwykłej?
8.  Ile jest typów kominówek?
9.  Jakie znasz klasy kominówek?
10. Jaki kształt mają cegły kominówki?


4.3.3. Ćwiczenia


Ćwiczenie 1

Wykonaj murowanie z 3 cegieł. Każdą z nich postaw inaczej i nazwij ich ustawienie.



Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zorganizować stanowisko pracy do wykonania ćwiczenia,
2)  ustawić każdą z trzech cegieł,
3)  nazwać każde ustawienie,
4)  zaprezentować ćwiczenie.


Wyposażenie stanowiska pracy:

–

trzy cegły.


Ćwiczenie 2

Nazwij  poszczególne  płaszczyzny  cegły.  Na  stanowisku  masz  przygotowaną  cegłę

i samoprzylepne  karteczki.  Na  karteczkach  zapisz  nazwy  płaszczyzn  cegły  i  każdą  z  nich
naklej na odpowiednią płaszczyznę.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zorganizować stanowisko pracy do wykonania ćwiczenia,
2)  zastosować się do poleceń nauczyciela,
3)  zapisać nazwy płaszczyzn na karteczkach,
4)  nakleić karteczki na płaszczyzny cegły,
5)  zaprezentować wykonane ćwiczenie,
6)  ocenić swoje ćwiczenie.


Wyposażenie stanowiska pracy:

–

cegła pełna,

–

karteczki samoprzylepne,

–

przybory do pisania.



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



20

4.3.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  podać wymiary cegły pełnej?





2)  nazwać poszczególne płaszczyzny cegły?





3)  nazwać cegły ułamkowe?





4)  nazwać ustawienia cegły?





5)  podać dopuszczalne odchyłki wymiarowe cegły zwykłej?





6)  podać dopuszczalne odchyłki wymiarowe cegły licowej?





7)  wymienić typy kominówek?





8)  rozróżnić typy kominówek?





9)  opisać wybrany typ kominówki?
















background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



21

4.4. Praktyczne badanie wytrzymałości gatunku cegły



4.4.1. Materiał nauczania



Dla budowlanych wyrobów ceramicznych wykonuje się badania cech zewnętrznych oraz

badania laboratoryjne. Cechy zewnętrzne będą opisane w następnym rozdziale.

Badania laboratoryjne obejmują oznaczenie:

–

masy,

–

gęstości pozornej,

–

nasiąkliwości,

–

mrozoodporności,

–

odporności na zmiany temperatury,

–

cech wytrzymałościowych.
Ze względu na wytrzymałość na ściskanie rozróżnia się klasy cegieł budowlanych:

–

w grupie Z (zwykłe)  - 3,5; 5; 7,5; 15; 20 i 25 (MPa),

–

w grupie L (licowe) – 10; 15; 20; i 25 (MPa).

Pod  pojęciem  klasy  rozumie  się  wytrzymałość  cegły  na  ściskanie  metodą  przedstawioną
poniżej.
Cegły wszystkich klas z wyjątkiem klasy 3,5 i 5 powinny przy uderzeniu stalowym młotkiem
wydawać w stanie suchym dźwięk czysty, a nie stłumiony i głuchy.
Cegły  te  powinny  wykazywać  dostateczną  odporność  na  uderzenie.  Sprawdza  się  to  w  ten
sposób, że z wysokości 1,5 m rzuca się próbowaną cegłę na inne cegły. Rzucona cegła może
się szczerbić i pękać na pół, nie powinna się jednak rozpaść w kawałki.

Sprawdzenie  liczby  wyrobów  połówkowych  przeprowadza  się  na  specjalnie  pobranych

próbkach w ilości minimum 100 sztuk, a maksimum 300 sztuk.

Wyroby  ceramiczne  objęte  badaniami  technicznymi  dzieli  się  na  trzy  grupy

z uwzględnieniem liczności partii.


Tabela 3.   Grupy wyrobów ceramiki budowlanej objęte badaniami cech wytrzymałościowych





Grupy wyrobów
(liczność partii)

Rodzaje badań cech

wytrzymałościowych

Nazwy wyrobów

Grupa I
(do 100.000 szt.)

wytrzymałość na ściskanie

[MPa]

cegły pełne

wytrzymałość na ściskanie

[MPa]

cegły kominówki


Grupa II
(do 40.000 szt.)

wytrzymałość na działanie

siły zginającej [N]

kafle (płytki)

Grupa III
(do 16.000 szt.)

wytrzymałość na ściskanie

[MPa]

pustaki wentylacyjne lub

przewody dymowe



Poszczególne oznaczenia przeprowadza się na próbkach w ilości 6 do 8 (dokładne liczby

podają normy przedmiotowe.

Oznaczanie wytrzymałości na ściskanie cegły pełnej przeprowadza się po przecięciu ich

w  poprzek  przez  środek  długości  i  spojeniu  uzyskanych  połówek  oraz  wyrównaniu
powierzchni  ściskanych  zaprawą  cementową  (o  składzie  1  część  cementu  portlandzkiego
powszechnego  użytku  32,5  i  1  część  piasku  wagowo)  w  sposób  podany  na  rysunku.  Okres

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



22

dojrzewania  przygotowanej  próbki  połączonej  zaprawą  cementową  powinien  wynosić  nie
mniej niż 6 dni.







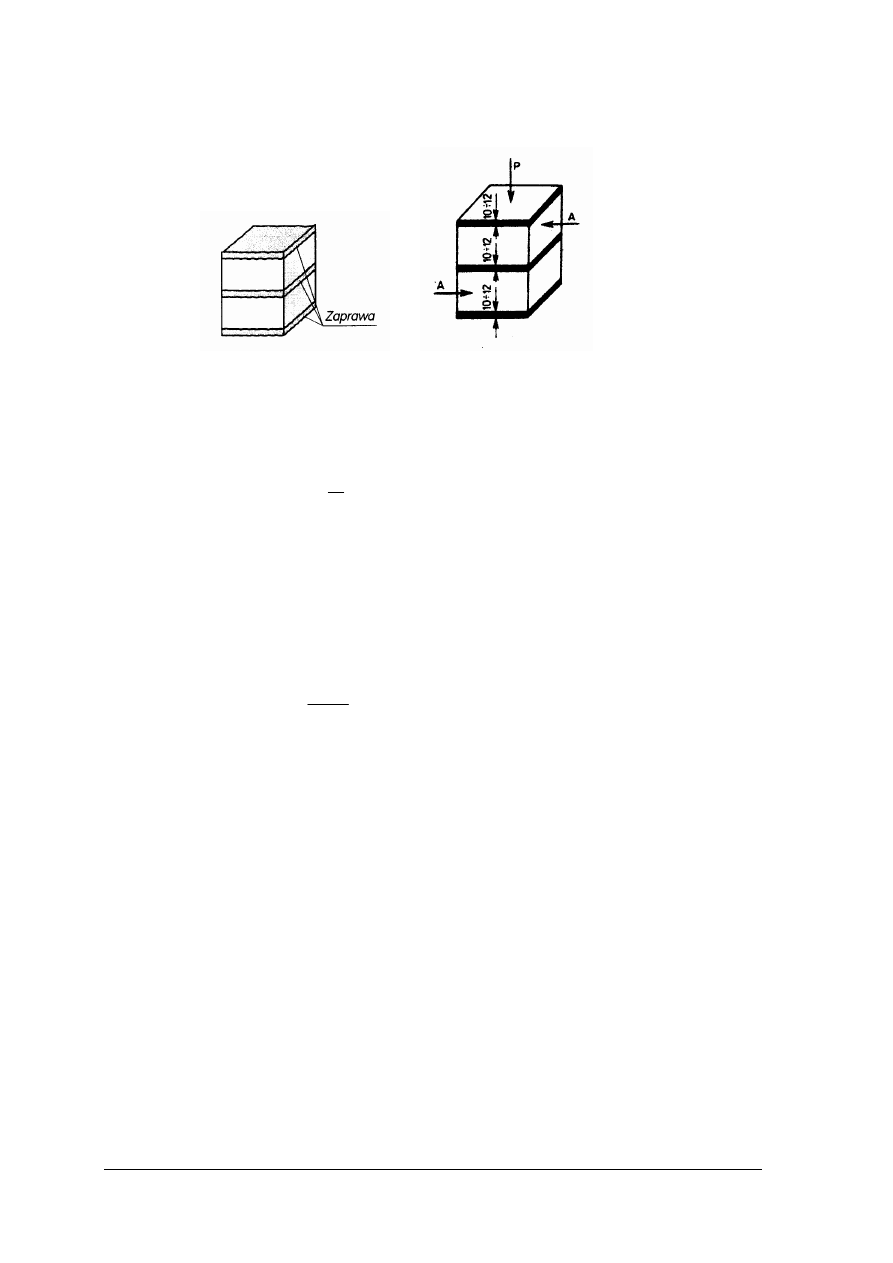

Rys. 7.   Próbka cegły przygotowana do oznaczania wytrzymałości na ściskanie [8,  s.110]





Tak  przygotowane  próbki  układa  się  w  prasie  hydraulicznej  na  podkładzie  i  przykrywa

nakładką  z  płyty  pilśniowej  twardej,  a  następnie  poddaje  się  ściskaniu.  Znając  wartość
obciążenia niszczącego P, wytrzymałość na ściskanie R

c

oblicza się według wzoru:





F

P

Rc

=

  [Pa]

w którym:
P – obciążenie niszczące [N],
F – powierzchnia ściskana [m²].


Cegły kominówki bada się pojedynczo, a powierzchnie ściskane wyrównuje się zaprawą

cementową.  Jako  powierzchnię  ściskania  przyjmuje  się  powierzchnię  zastępczą    obliczoną
ze wzoru:




2

a

A

L

F

+

=




gdzie:
    L  -  długość boku próbki [m],
    A  -  największa szerokość próbki mierzona po linii prostej [m],
     a  -  najmniejsza szerokość próbki mierzona po linii prostej [m].


Wynik  badania  należy  uznać  za  dodatni,  jeżeli  średnia  arytmetyczna  wyników  badań

8 lub 16 sztuk odpowiada wymaganiom określonym w normie przedmiotowej. Dopuszcza się,
by 3 próbki miały minimum 80% wartości wymaganej.

Cegły  szamotowe  mają  wytrzymałość  na  ściskanie  1  do  2  MPa.  Ich  cechą

charakterystyczną jest odporność na szybkie zmiany temperatury. Zaliczane są do materiałów
ogniotrwałych, izolacyjnych.

Cegły termalitowe mają wytrzymałość na ściskanie odpowiednio:

–

odmiana 650 – nie mniej niż 0,78 MPa,

–

odmiana 750 – nie mniej niż 1,57 MPa.



4.4.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Co rozumiesz pod pojęciem klasy cegły?
2.  Jakie znasz klasy cegieł budowlanych?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



23

3.  Jakie  elementy  obejmuje  badanie  cech  zewnętrznych  budowlanych  wyrobów

ceramicznych?

4.  Jakie oznaczenia budowlanych wyrobów ceramicznych obejmują badania laboratoryjne?
5.  Jak sprawdzisz odporność cegły na uderzenie?
6.  W jaki sposób przygotujesz próbkę cegły do badania wytrzymałości na ściskanie?
7.  W jaki sposób przeprowadza się badanie cegły na ściskanie?
8.  Jak przygotujesz cegłę kominówkę do badania na ściskanie?
9.  Kiedy badanie wytrzymałości cegły będzie pozytywne?
10. Jakie wytrzymałości mają cegły szamotowe?
11. Jakie wytrzymałości mają cegły termalitowe?
12. Jakie znasz odmiany cegieł termalitowych?


4.4.3. Ćwiczenia



Ćwiczenie

Wybierz cegły najlepszej jakości mając dwie palety cegieł, z których na jednej palecie są

cegły klasy 3,5, a na drugiej 15. Odłóż na bok cegły nie spełniające wymagań wymiarowych.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  zorganizować stanowisko pracy do wykonania ćwiczenia,
2)  zastosować się do poleceń nauczyciela,
3)  sprawdzić dźwięk przypadkowo wybranych cegieł z palet,
4)  wskazać paletę z cegłami o lepszej wytrzymałości,
5)  sprawdzić wymiary cegieł na palecie,
6)  odłożyć cegły nie spełniające wymagań wymiarowych cegły,
7)  ułożyć cegły spełniające wymagania wymiarowe,
8)  uporządkować stanowisko pracy,
9)  zaprezentować wykonane ćwiczenie,
10) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

dwie palety cegieł klasy 3,5  i 15,

–

sprzęt do pomiaru cegieł,

–

ubranie robocze i rękawice.



4.4.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wyjaśnić pojęcie klasy cegły?





2)  wymienić klasy cegieł zwykłych?





3)  zbadać jakość cegły?





4)  zbadać odporność cegły na uderzenie?





5)  przygotować próbkę cegły do badania na wytrzymałość na ściskanie?





6)  opisać badanie cegły na ściskanie?





7)  sprawdzić wytrzymałość gatunku cegły?





8)  przygotować cegłę kominówkę do badania na ściskanie?





9)  wymienić wytrzymałości cegły szamotowej na ściskanie?





10) wymienić odmiany cegły termalitowej?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



24

4.5. Cechy zewnętrzne cegieł: barwa, przełom cegieł



4.5.1. Materiał nauczania



Podczas badań cech zewnętrznych cegieł sprawdza się:

–

kształt,

–

wymiary,

–

grubość obrzeży,

–

wielkość skrzywień powierzchni i krawędzi,

–

wielkość oraz liczby szczerb,

–

uszkodzenia i pęknięcia,

–

wielkość oraz liczbę rys i pęknięć powierzchni,

–

wielkość oraz liczbę pęknięć ścianek wewnętrznych i zewnętrznych,

–

wady powierzchniowe (pęcherze, wytopy, plamy, bruzdy, zgrubienia),

–

odchylenia powierzchni bocznych i czołowych bądź ich prostopadłość,

–

barwę,

–

dźwięk,

–

przełom.
Cegła  zwykła  wyrobiona  jest  z  gliny  i  ma  kolor  od  żółtego  do  ciemnoczerwonego

w zależności  od  wypalania  i  składników  gliny.  Do  budowy  pieców  nie  nadają  się  cegły
o zabarwieniu    żółtym,  gdyż  zawierają  związki  wapnia.  Nie  nadają  się  także  cegły  zbyt
mocno  wypalone,  gdyż  źle  łączą  się  z  zaprawą.  Ich  przełom  jest  równomierny
i drobnoziarnisty.

Przełom  dobrej  cegły  powinien  być  jednolity,  drobnoziarnisty,  bez  nawarstwień  ziaren

kamieni  lub  żwiru.  Przy  ostukiwaniu  cegły  wydają  czysty  metaliczny  dźwięk.
Cegła ręczna jest równomiernie porowata i w przełomie nie wykazuje słojów i warstw.

Cegła  maszynowa  jest  bardzo  twarda.  W  przełomie  i  na  powierzchni  widać  często

wyraźne  słoje  i  warstwy  powodujące,  że  cegła  przy  przecinaniu  nie  pęka  w  pożądanym
kierunku, lecz według słojów i warstw.

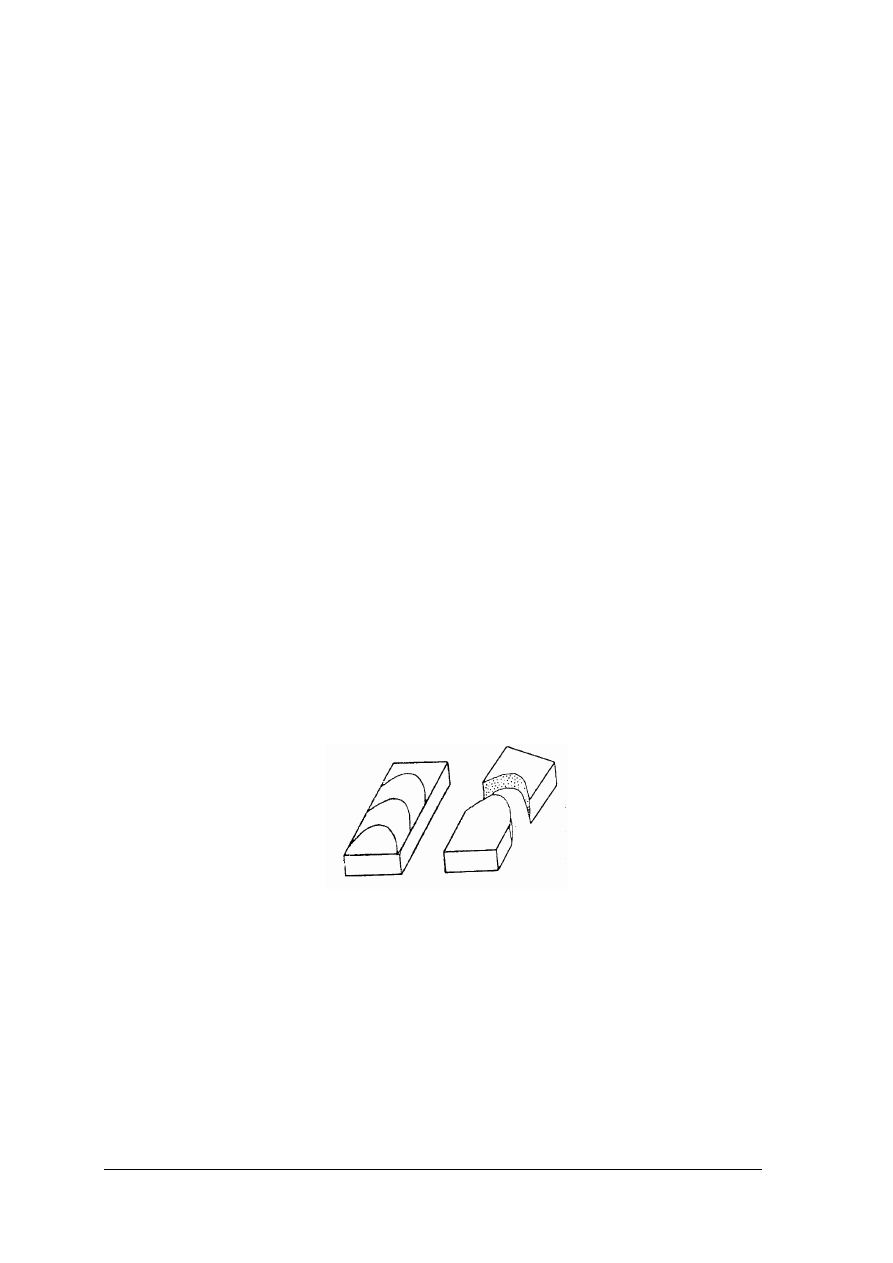

Rys. 8.  Wygląd zewnętrzny i przełom cegły paskówki  [10,  s.16)



Cegła zwana licówką jest mocniej wypalana, niż cegła zwykła.
Cegła  zwana  zendrówką,  którą  używa  się  przeważnie  do  wykonywania  fundamentów

oraz bardziej odpowiedzialnych konstrukcji.

Cegła zwana szpałdówką jest cegłą ogniotrwałą, wyrabianą z gliny ogniotrwałej.

Cegła  szamotowa  powinna  mieć  powierzchnię  przełomu  jednolitą,  bez  uwarstwień  i  dziur
(pustek).  Ogniotrwałe  wyroby  szamotowe  powinny  mieć  na  całej  powierzchni  przełamu
budowę jednorodną, bez pustek i odpowiadać następującym wymaganiom:
–

poszczególne ziarna szamotu nie powinny łatwo wypadać i wykruszać się,

–

szczerby  i  pęknięcia  mogą  występować  w  granicach  dopuszczonych  obowiązującymi
normami.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



25

4.5.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jakie cechy cegieł sprawdzamy przez oględziny?
2.  Jaki kolor mają cegły?
3.  Jak wygląda przełom cegły zwykłej?
4.  Jak wygląda przełom cegły paskówki?
5.  Jaki dźwięk wydają cegły przy ostukiwaniu?
6.  Czy cegła zwykła koloru żółtego nadaje się do budowy pieców?
7.  Dlaczego w konstrukcjach zduńskich nie używamy cegły silnie wypalonej?
8.  Jak wygląda przełom cegły szamotowej?


4.5.3. Ćwiczenia


Ćwiczenie 1

Rozpoznaj  rodzaje  cegieł  na  podstawie  ich przełomów.  Na stanowisku  są ułożone  stosy

z różnymi rodzajami cegieł. Z każdego stosu pobierz cegłę do badania i rozpoznania.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się ze składem cegieł,
2)  przygotować stanowisko pracy,
3)  stosować się do wskazówek nauczyciela,
4)  sprawdzić stan techniczny młotka stosowanego do badania,
5)  odłożyć z każdego stosu cegłę do badania,
6)  zaznaczyć cegły, z którego stosu zostały pobrane,
7)  wykonać badanie poszczególnych cegieł,
8)  opisać cechy przełomu,
9)  nazwać poszczególne cegły,
10) sprzątnąć stanowisko pracy,
11) zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności w rozpoznawaniu

cegieł,

12) ocenić wykonane ćwiczenie.



Wyposażenie stanowiska pracy:

–

stosy różnych cegieł,

–

młotek murarski,

–

zeszyt i długopis,

–

stolik,

–

rękawice.



4.5.4. Sprawdzian postępów



Czy potrafisz:

Tak

Nie

1)  wymienić kilka cech cegieł, które możesz wskazać przez oględziny?





2)  nazwać cegłę na podstawie oględzin zewnętrznych?





3)  ocenić przydatność cegły do wbudowania na podstawie koloru i oględzin?





4)  odróżnić rodzaj cegły na podstawie jej przełomu?





5)  odróżnić cegłę ręczną od maszynowej?





6)  wskazać cechy odróżniające od siebie różne rodzaje cegieł?





background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



26

4.6. Przygotowanie tłucznia do wypełniania kafli


4.6.1. Materiał nauczania



Wnętrze  kafli  jak  również  i  przestrzenie  pomiędzy  kołnierzami  kafli  wypełnia  się

wylepką  przygotowaną  z  chudej  zaprawy  zduńskiej  i  tłucznia  ceglanego,  szamotowego  lub
tłucznia z piaskowca.

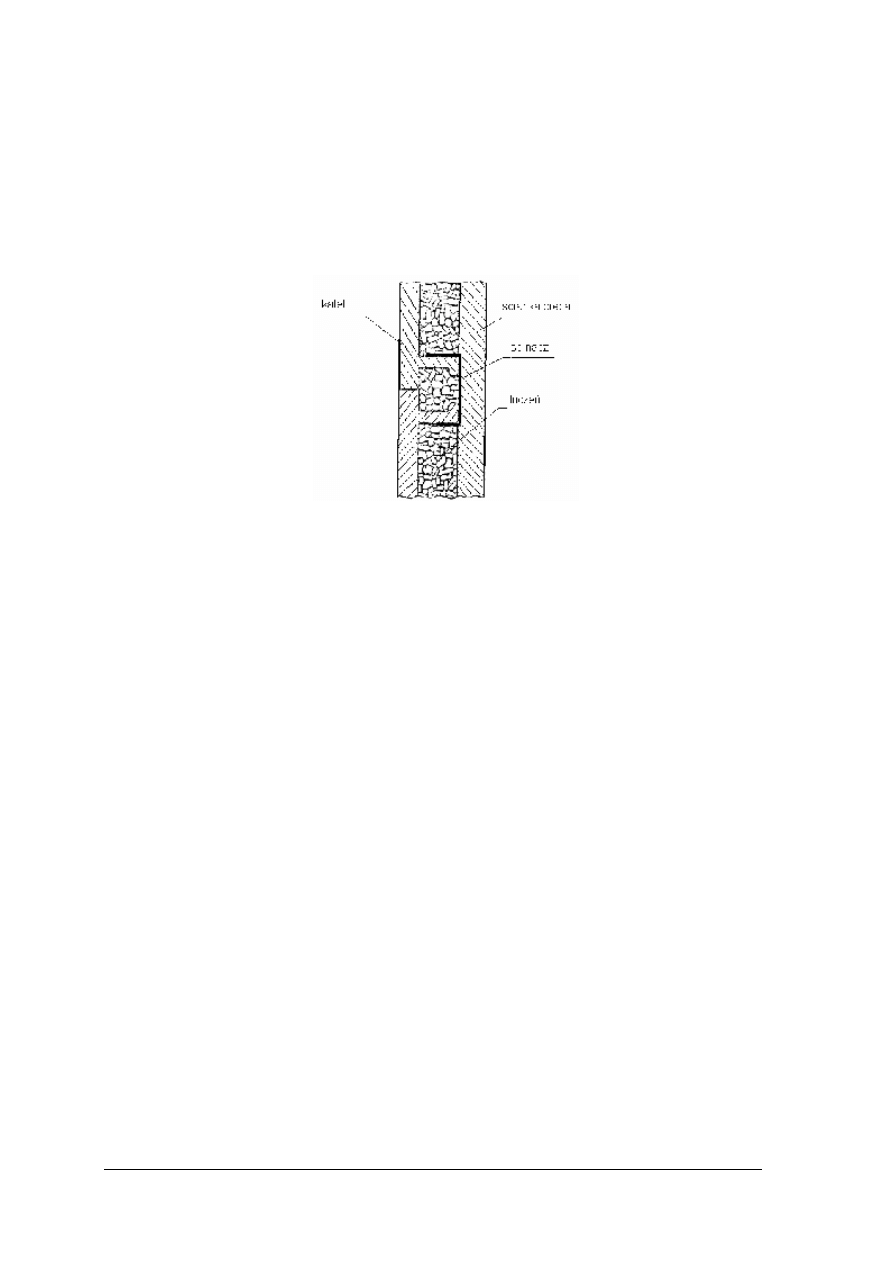

Rys. 9. Wypełnienie z tłucznia [1, s.90]



Tłuczeń - kruszywo łamane zwykłe o ziarnach od 31,5 do 63 mm.

Kruszywo  budowlane  otrzymywane  jest  na  drodze  przeróbki  mechanicznej.  Gruz  ceglany
kruszy  się  i  klasyfikuje  na  wymagane  klasy  ziarnowe.  Charakterystyczną  cechą  kruszywa
budowlanego jest uziarnienie, czyli podział na kruszywa o odpowiedniej wielkości ziaren np.:
pył, piasek, żwir, grys, tłuczeń, żwiro-tłuczeń, pospółka.

Gruz  ceglany  i  szamotowy  zostaje  pozyskiwany  podczas  robót  remontowych  lub

wyburzeniowych. Uzyskiwanie tłucznia ceglanego może odbywać się na placu budowy, albo
w wytwórniach kruszyw budowlanych.

Połamana cegła rozbiórkowa stosowana na tłuczeń powinna być:

–

oczyszczona ze starych zapraw i innych zanieczyszczeń,

–

rozkruszona,

–

przepuszczona przez odpowiednie sita,

–

wypłukana,

–

osuszona.
Do kruszenia można zastosować kruszarki ręczne lub mechaniczne.

Kruszenie odbywa się poprzez:
–

zgniatanie,

–

ścieranie,

–

ścinanie,

–

uderzanie.
Wybór  sposobu  kruszenia  zależy  od  własności  fizycznych  i  mechanicznych  kruszonego

materiału oraz od żądanego stopnia rozdrobnienia.
Rozróżnia się kruszarki działające przez:
–

zgniatanie (szczękowe, stożkowe, walcowe, talerzowe),

–

uderzanie (młotowe),

–

uderzanie i ścieranie (kulowe).
Kruszarki  szczękowe  zgniatają  materiał  skalny  między  dwoma  szczękami:  ruchomą

i nieruchomą. Stosowane są głównie do kruszenia materiałów twardych  i średnio twardych.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



27

a)

      b)

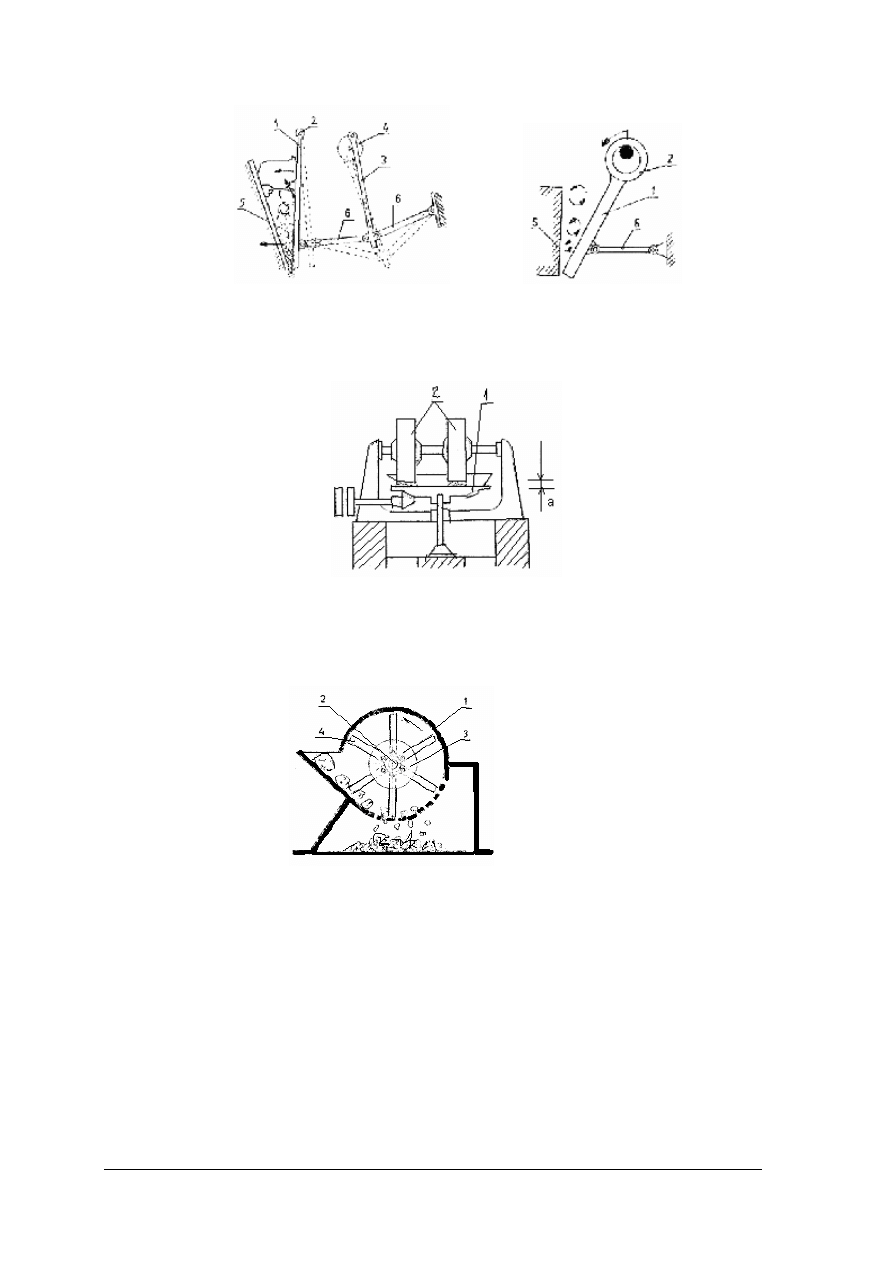

Rys. 10. Schematy kruszarek szczękowych:   a) dwurozporowych,    b) jednorozporowych     [4, s. 226]

1- szczęka ruchoma,   2 – oś,    3 – korbowód,    4 – wał,   5 – szczęka nieruchoma,   6 – płyty rozporowe



Kruszarki  talerzowe,  tzw.  gniotowniki  stosowane  są  do  kruszenia  materiałów  miękkich

i średniej twardości.





Rys. 11. Schemat kruszarki talerzowej:  1 – misa,   2 – koła,  a – odległość między dnem misy a zewnętrznymi

powierzchniami kół  [4, s. 228]



Kruszarki  młotkowe  w  dolnej  części  cylindra  mają  zamontowany  ruszt  do  segregacji

kruszywa. Wymiary oczek rusztu można dowolnie zmieniać







Rys. 12. Schemat kruszarki młotkowej:   1 – cylinder,   2 – wał,   3 – tarcza,   4 – młotki   [4, s. 228]



4.6.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Gdzie zdun stosuje tłuczeń ceglany?
2.  Z jakich materiałów wykorzystujemy tłuczeń do robót zduńskich?
3.  Jaka powinna być wielkość ziaren tłucznia wykorzystywanego do robót zduńskich?
4.  Skąd pozyskujemy materiał na tłuczeń wykorzystywany w robotach zduńskich?
5.  Gdzie zmielimy materiał na tłuczeń?
6.  Jakie czynności należy wykonać aby uzyskać tłuczeń ceglany?
7.  Jakie procesy kruszące zachodzą w kruszarkach?
8.  Jak pracują kruszarki szczękowe?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



28

9.  Jak pracują kruszarki talerzowe?
10.  Jak pracują kruszarki młotkowe?


4.6.3. Ćwiczenia


Ćwiczenie

Przygotuj  tłuczeń  ceglany  z  cegły  rozbiórkowej  do  wykonania  przykładowego  pieca.

Na stanowisku masz przygotowane nieoczyszczone cegły rozbiórkowe i kruszarka.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  zapoznać się ze składem cegieł rozbiórkowych,
2)  zapoznać się z instrukcją obsługi przygotowanej kruszarki,
3)  wysłuchać szkolenia stanowiskowego,
4)  przygotować stanowisko pracy,
5)  stosować się do wskazówek nauczyciela,
6)  sprawdzić stan techniczny kruszarki,
7)  przygotować cegły rozbiórkowe do kruszenia,
8)  wykonać tłuczeń ceglany,
9)  spryzmować wykonany tłuczeń,
10) sprzątnąć stanowisko pracy,
11) zaprezentować wykonane ćwiczenie,
12) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

stos cegieł rozbiórkowych nieczyszczonych, młotek murarski,

–

kruszarka z instrukcją,

–

ubranie robocze i rękawice.



4.6.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  opisać zastosowanie tłucznia ceglanego w robotach zduńskich?





2)  przygotować cegłę rozbiórkową do kruszenia?





3)  opisać zasadę działania przykładowej kruszarki?





4)  wykonać tłuczeń do wypełnienia kafli?





5)  obsłużyć kruszarkę?








background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



29

4.7. Przycinanie cegły



4.7.1. Materiał nauczania



Elementy wnętrza pieca wykonujemy  z cegieł.

Staramy  się  układać  cegły  całe,  pełne,  ponieważ  ich  równe  powierzchnie  umożliwiają
szczelne  wykonanie  ścian  pieca.  Często  jednak  z  wymiarów  pieca  wynika  konieczność
odcięcia  kawałka  cegły,  przycięcia  lub  „przykrzesania”  cegły,  albo  przecięcia  płyty
ceramicznej.
Do wykonania tych robót służą:

–

młotek zduński duży,

–

młotek zduński mały,

–

punktak.

Do sprawdzania poziomu i pionu przy układaniu cegieł w ścianach pieca służą:

–

poziomnica zduńska,

–

prawidło.

Do  wykuwania  otworów  w  ścianach  pomieszczenia,  w  celu  połączenia  pieca  z  przewodem
dymowym, służą:

–

pucka,

–

przecinak.









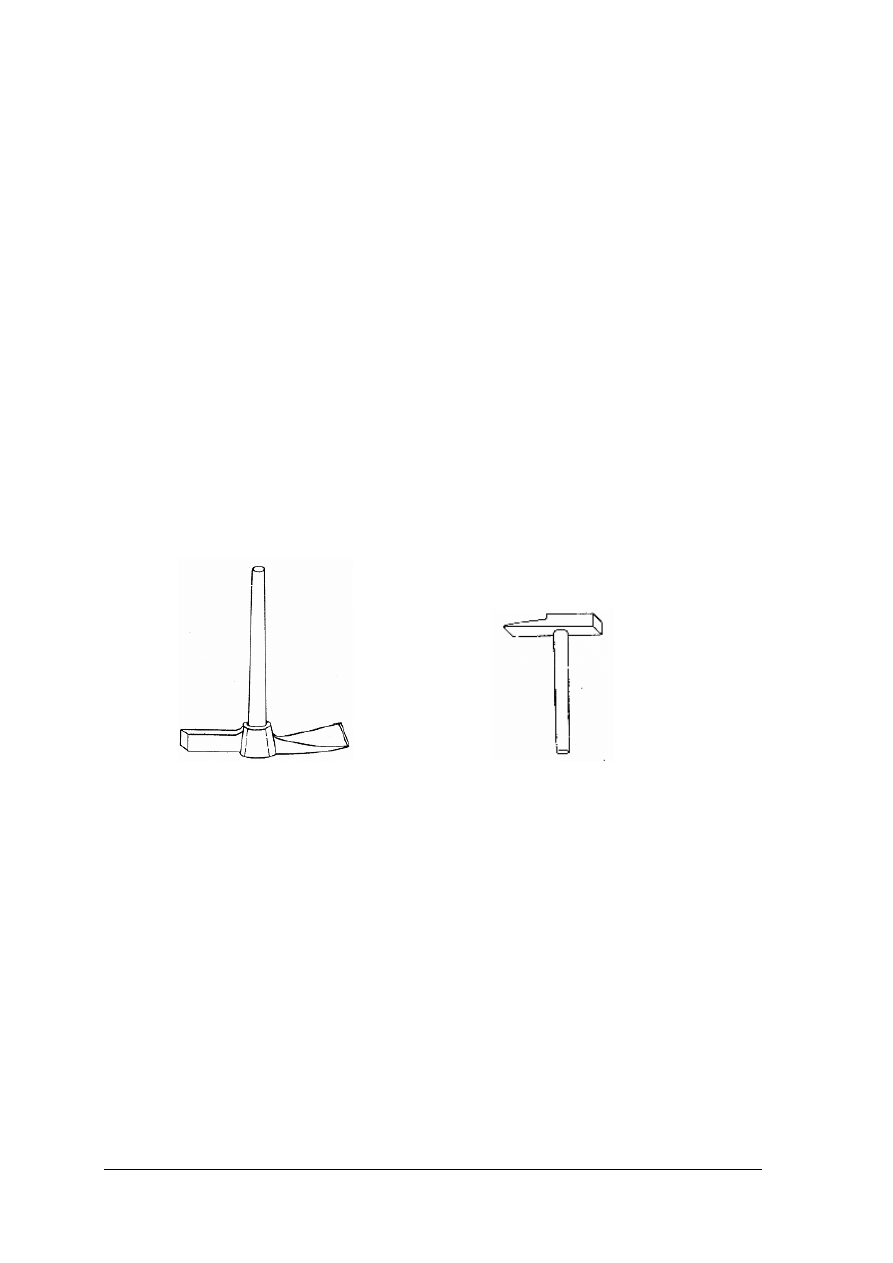

Rys. 13.   Młotek zduński duży  [2, s.18]                                           Rys. 14.   Młotek zduński mały [2, s.18]



Młotek  zduński  duży  o  ciężarze  około  500g  posiada  z  jednej  strony  płaskie,  nieco

rozszerzone ostrze, z drugiej wydłużony obuch.
Ostrze  nie  powinno  być  szersze  niż  40  mm.  Tym  oraz  mniejszym  ciężarem  młotek  zduński
różni  się  od  murarskiego.  Ostrze  służy  do  odcinania  względnie  przecinania  cegły,  obuchem
rozbijamy cegłę na  mniejsze kawałki. Otwór do osadzenia trzonka powinien być przy górnej
krawędzi młotka nieco rozszerzony. Wtedy młotek lepiej się trzyma na trzonku. Najlepsze są
trzonki leszczynowe – suche.

Młotek zduński mały o ciężarze około 200g posiada z jednej strony spłaszczone wąskie

ostrze, z drugiej obuch, jak w zwykłym młotku.  Służy do przecinania mniejszych kawałków
cegły lub do nadawania cegle potrzebnego kształtu.

Poziomnica  zduńska służy do sprawdzania poziomu i pionu. Najczęściej wyrabia się ją

z  twardego  drewna.  Drewniana  poziomnica  powinna  być  nasycona  gorącym  pokostem,
w celu uchronienia jej od zmian kształtu (paczenia się) pod wpływem wilgoci.
Długość poziomnicy nie powinna przekraczać 23 cm. Jeden bok, dłuższy, który przykładamy
do  badanej  powierzchni,  posiada  wycięcie,  wskutek  czego  poziomnica  dotyka  badanej
płaszczyzny dwiema niewielkimi powierzchniami. Powierzchnie te powinny być okute blachą

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



30

mosiężną  lub  niklową,  aby  zapobiec  ich  ścieraniu.  Najlepsze  są  poziomnice  wykonane
całkowicie  z  metalu.  Poziom  i  pion  wyznaczają  dwie  libelle  umieszczone  w  obudowie
poziomnicy.

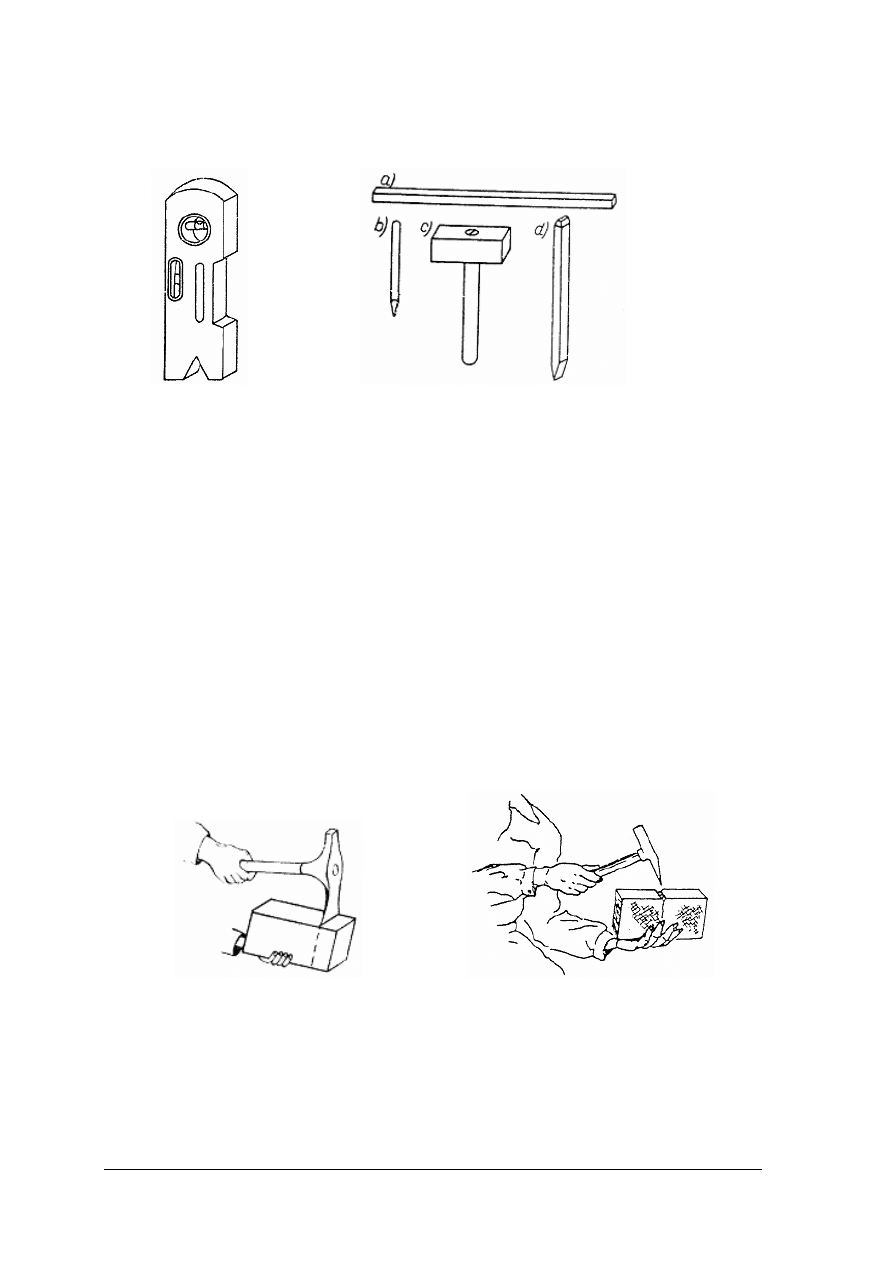

Rys. 15.   Poziomnica zduńska [2, s.19]               Rys. 16.   Inne narzędzia zduńskie: a) prawidło, b) punktak,
                                                                                     c) pucka, d) przecinak  [2, s.19]



Prawidło  (liniał,  linijka  zduńska)  jest  to  łata  drewniana  o  bokach  prostych

i równoległych.  Najodpowiedniejszy  jest  przekrój  kwadratowy  o  wymiarach  5  x  5  cm
i długości około 1 m. Dobrze jest mieć jedno prawidło o długości 80 cm, a drugie – 120 cm.
Najlepsze  są  prawidła  z  suchego  drewna  sosnowego.  Prawidła  takie  powinny  być  dokładnie
wykonane  i  zabezpieczone  od  wypaczania  przez  nasycenie  gorącym  pokostem.  Służą  one
do sprawdzania prostoliniowości ścian, pomagają przy sprawdzaniu poziomu i pionu.

Punktak  (dornik,  sztamborek,  wycinak)  jest  to  stalowy  trzpień  o  średnicy  8  ÷  10  mm,

zaostrzony na końcu. Służy do przecinania płyt ceramicznych i ogniotrwałych.

Pucka  –  ciężki  młot  o  ciężarze  około  2  kg  i  o  kształcie  nieco  wydłużonego

prostopadłościanu zakończonego z obu stron obuchem. Oba obuchy są płaskie i mają przekrój
kwadratowy.  Pucka  służy  do  wykuwania  otworów  w  ścianach  dla  połączenia  pieca
z przewodem dymowym.

Przecinak  –  wąski  i  długi  kawałek  stali.  Jeden  koniec  jest  spłaszczony,  zaostrzony

i dobrze  utwardzony.  W  komplecie  narzędzi  powinny  być  dwa  przecinaki:  jeden  długości
około 18 cm, a drugi – około 40 cm. Przecinak służy wraz z pucką do wykuwania otworów.

Przycinanie  cegieł  na  dziewiątki  i  połówki  wykonuje  się  przy  pomocy  młotka

murarskiego w sposób pokazany na rysunku.

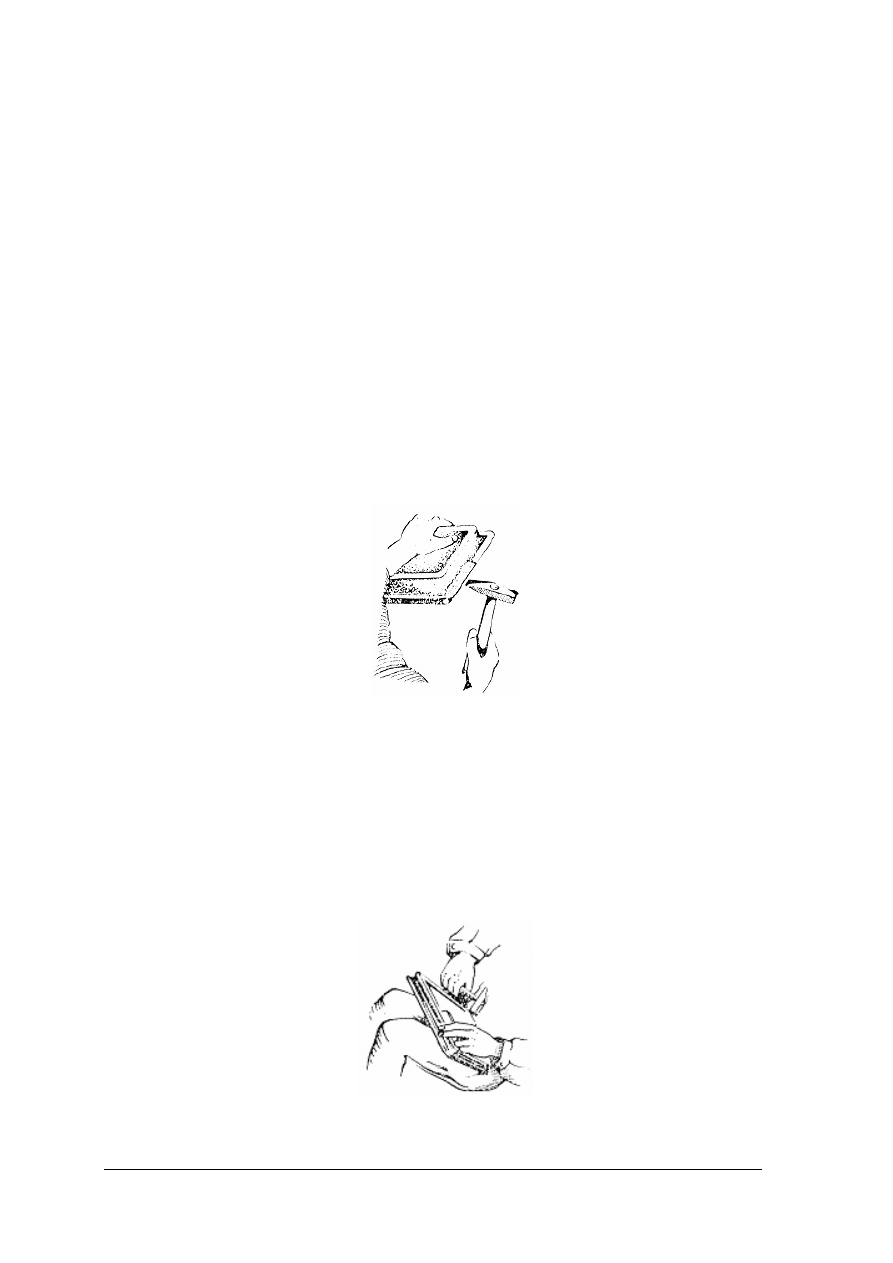

            a)

                    b)



Rys. 17.  Przycinanie cegieł:  a) na dziewiątki,   b) na połówki  [2, s. 98]


Cegły  powinny  być  przycięte  tak,  aby  ich  przekrój  poprzeczny  był  równy,  a  zwłaszcza

krawędzie  boczne  od  strony  licowej  ściany  spoinowej.  Małe  nierówności  można  wygładzić
tarnikiem lub pilnikiem albo osełką. Należy to robić ostrożnie i dokładnie, aby nie powstały
większe uszkodzenia w miejscu przycięcia cegły.

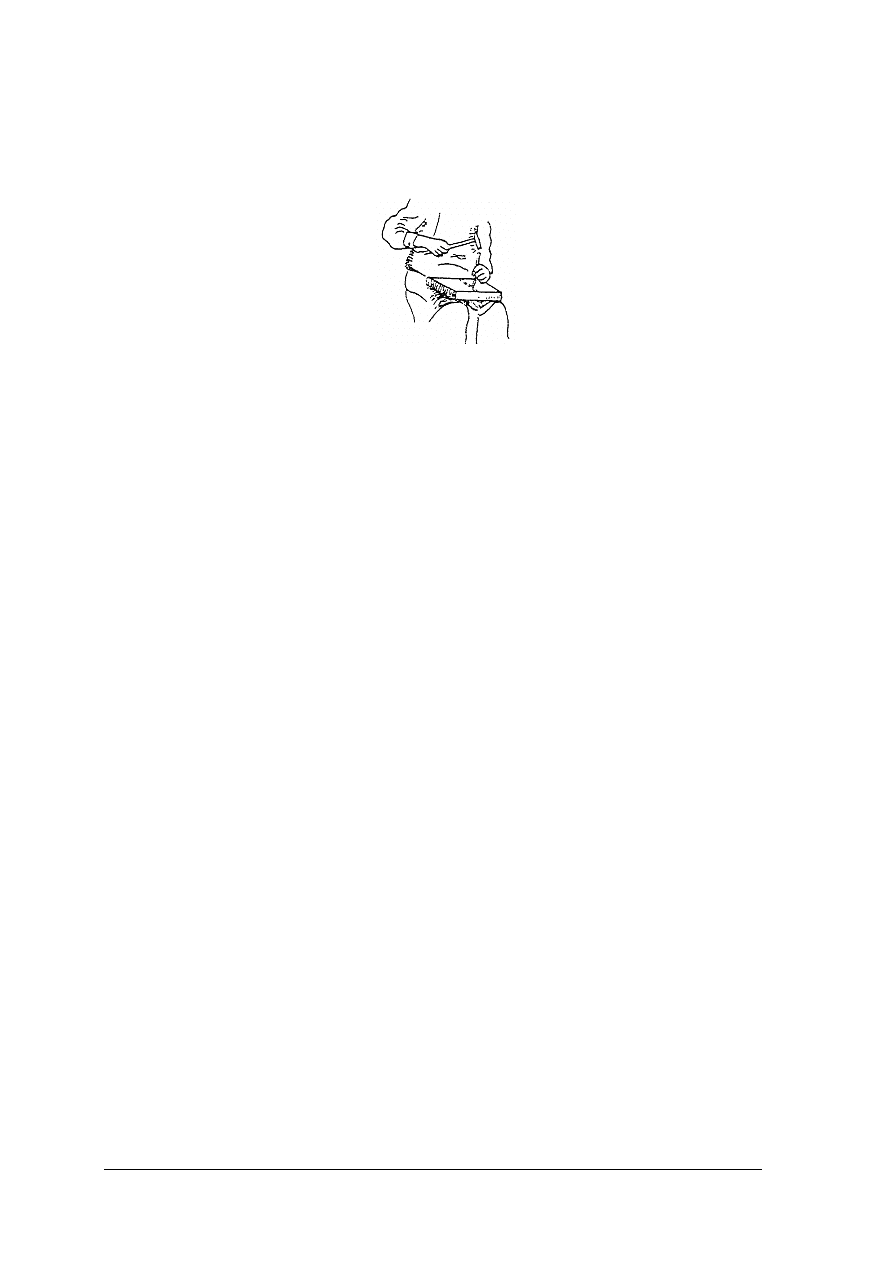

Przycinanie cegieł w poprzek ich długości wykonuje się w następujący sposób:

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



31

–

bierze  się  cegłę  na  dłoń  lewej  ręki  na  rąb  i  uderza  po  wyznaczonej  linii  cięcia  ostrzem
ciężkiego młotka murarskiego trzymanego w prawej ręce, obracając naokoło,

–

pierwsze  uderzenia  powinny  być  słabe  i  stopniowo  mocniejsze,  aż  cegła  pęknie
w określonym miejscu.



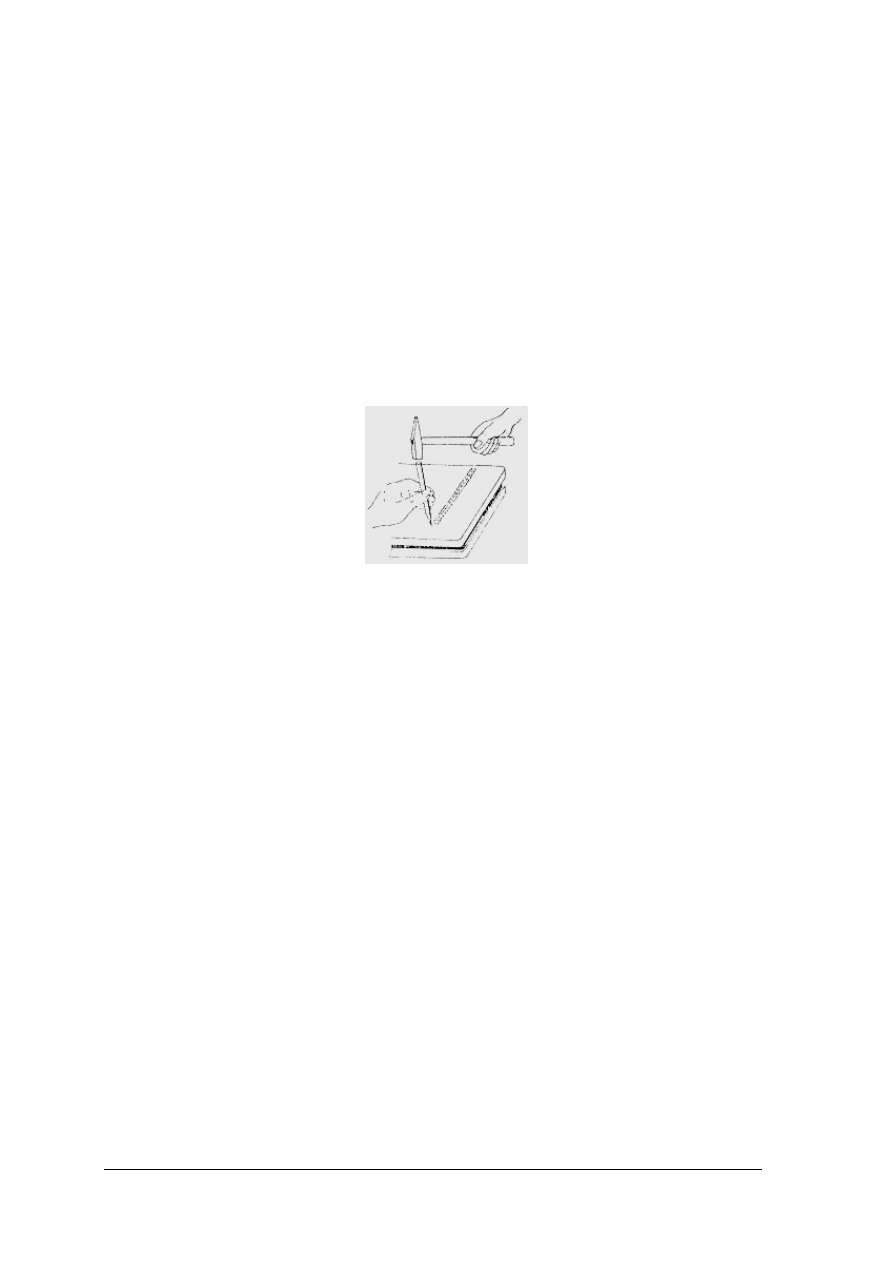

Rys. 18. Przycinanie płyty szamotowej [2, s. 98]



Przycinanie  płyt  i  cegły  szamotowej  wykonuje  się  za  pomocą  punktaka  i  młotka.

Uderzenie  młotka  musi  być  mocne,  aby  punktak  dobrze  zagłębiał  się  w  płytę  lub  cegłę.
Uderzenia  te  wykonuje  się  w  odstępach  co  8 – 10  cm po  wyznaczonej  linii  całego  obwodu.
Uzyska się przez to szybsze i równiejsze pęknięcie płyty lub cegły szamotowej.


4.7.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  W jakim celu przycinamy cegły w trakcie robót zduńskich?
2.  Jakie podstawowe narzędzia będą potrzebne zdunowi do stawiania pieca?
3.  Jakie podstawowe narzędzia będą potrzebne zdunowi do wykonywania pomiarów?
4.  Czym różni się młotek zduński od innych młotków?
5.  Do czego służy młotek zduński?
6.  Do czego służy poziomnica zduńska?
7.  Co w zduństwie oznacza „prawidło”?
8.  Jak inaczej można nazwać punktak?
9.  Do czego służy pucka?
10.  Do czego służy przecinak?
11.  W jaki sposób obciąć cegłę zwykłą?
12.  W jaki sposób obciąć cegłę szamotową?


4.7.3. Ćwiczenia



Ćwiczenie 1

Wybierz młotek zduński mały i poziomnicę zduńską spośród zestawu narzędzi.



Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z materiałami potrzebnymi do wykonania ćwiczenia,
2)  przygotować miejsce do odłożenia wskazanych w ćwiczeniu narzędzi,
3)  wybrać spośród zebranych młotków, młotek zduński,
4)  wybrać spośród zebranych poziomnic, poziomnicę zduńską,
5)  odłożyć wybrane narzędzia,
6)  zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności w rozpoznawaniu

narzędzi,

7)  sformułować wnioski.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



32

Wyposażenie stanowiska pracy:

–

zbiór młotków o różnym przeznaczeniu, zbiór różnych poziomnic,

–

inne narzędzia zduńskie i murarskie, stół na odłożenie wskazanych narzędzi.


Ćwiczenie 2

Przytnij  odpowiednią  liczbę  cegieł  na  pół,  gdyż  do  wykonania  robót  zduńskich

potrzebnych będzie pięć połówek cegły zwykłej i pięć połówek cegły szamotowej.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zorganizować stanowisko pracy do wykonania ćwiczenia,
2)  zastosować się do poleceń nauczyciela,
3)  wybrać po trzy cegły z pakietów,
4)  wybrać narzędzia konieczne do przycięcia cegieł zwykłych,
5)  wykonać przycięcie cegieł zwykłych,
6)  wybrać narzędzia konieczne do przycięcia cegieł szamotowych,
7)  wykonać przycięcie cegieł szamotowych,
8)  ocenić czy przycięte cegły szamotowe wymagają wygładzenia,
9)  w razie konieczności wykonać wygładzenia przyciętych cegieł szamotowych,
10) ułożyć przycięte cegły przy paletach,
11) oczyścić narzędzia i odłożyć na wyznaczone miejsce,
12) uporządkować stanowisko pracy z pozostałego gruzu,
13) składować gruz w wyznaczonym miejscu,
14) zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności,
15) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

pakiet cegieł zwykłych pełnych, pakiet cegieł szamotowych,

–

stół, narzędzia niezbędne do wykonania ćwiczenia,

–

ubranie robocze i rękawice.



4.7.4. Sprawdzian postępów



Czy potrafisz:

Tak

Nie

1)  wymienić narzędzia niezbędne dla zduna?





2)  wymienić narzędzia pomiarowe stosowane przez zduna?





3)  wymienić narzędzia niezbędne do przecinania cegieł?





4)  rozróżnić młotek zduński spośród innych narzędzi?





5)  rozróżnić poziomnicę zduńską spośród innych narzędzi?





6)  przyciąć cegłę zwykłą?





7)  przyciąć cegłę szamotową?








background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



33

4.8. Składowanie cegieł


4.8.1. Materiał nauczania



Na  terenie  budowy  powinny  być  wyznaczone  miejsca  do  przechowywania  materiałów.

Zaliczamy do nich składowiska i magazyny.

Wyroby  ceramiczne  układa  się  w  słupy,  stosy,  pryzmy  lub  pakiety,  w  sposób

umożliwiający łatwe przeliczenie, albo pobranie próbek do badań.
Wysokość stosów, słupów lub pakietów nie powinna przekraczać 2,0 do 2,20 m.
Miejsce przeznaczone do przechowywania wyrobów powinno być:
–

wyrównane,

–

utwardzone,

–

oczyszczone z gruzu,

–

wolne od wód powierzchniowych.

a)

                b)





Rys. 19.   Przykład układania cegły:  a) w słupy,   b) w stosy  [8  s. 109]



Przy układaniu materiałów w stosy lub pryzmy, należy pozostawić przejścia o szerokości

co najmniej 1 m.

Cegłę  ogniotrwałą  i  cegłę  ręczną  czerwoną  należy  przechowywać  pod  zadaszeniem,

ustawioną w kozły po 2 sztuki.
Glinę  ogniotrwałą,  szamot  mielony  przechowywać  trzeba  w  workach  podobnie  jak  cement
w specjalnie  wykonanych  i  zabezpieczonych  deskami  wiatach.  Należy  pamiętać,  że  dobrze
przechowany  materiał  nie  niszczeje,  a  po  wbudowaniu  daje  pełną  gwarancję  dobrego
funkcjonowania pieców i trzonów kuchennych. Poza tym sposób przechowywania materiałów
i sprzętu świadczy też o kwalifikacjach danego wykonawcy.



4.8.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Gdzie przechowujemy materiały budowlane?
2.  W jaki sposób układamy materiały ceramiczne na składowisku?
3.  Jakie warunki powinna spełniać powierzchnia składowiska?
4.  Czy pozostawiamy odstępy pomiędzy stosami?
5.  Czy cegła ogniotrwała i ręczna wymaga zadaszenia?



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



34

4.8.3. Ćwiczenia


Ćwiczenie 1

W  czasie  transportu  pakiety  cegieł  przewożone  na  samochodzie  zostały  uszkodzone

i cegły  się rozsypały. Należy rozładować samochód i ułożyć cegły w stosy  na wyznaczonym
składowisku.  Cegły  zostały  rozrzucone  na  samochodzie.  Miejsce  na  składowisko  wyznaczy
nauczyciel.  Ćwiczenie  należy  wykonywać  w  trzyosobowych  grupach,  w  których  uczniowie
w trakcie ćwiczenia wymieniają się miejscami (samochód – rozładunek –składowanie cegły).


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z materiałami dotyczącymi dostawy materiałów,
2)  zorganizować stanowisko pracy do wykonania ćwiczenia,
3)  zastosować się do poleceń nauczyciela,
4)  zapoznać się z koniecznymi instrukcjami dotyczącymi rozładunku,
5)  wyrównać i uprzątnąć składowisko,
6)  wyznaczyć miejsca ułożenia stosów,
7)  wykonać rozładunek,
8)  przewieźć cegłę taczką,
9)  ułożyć cegłę w stosy,
10) zamieniać się czynnościami przy wykonaniu ćwiczenia,
11) uporządkować stanowisko pracy: samochód, droga transportu ręcznego i składowisko,
12) zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności,
13) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

dostawa cegieł na samochodzie,

–

wyznaczone miejsce składowania materiałów,

–

sprzęt niezbędny do wykonania ćwiczenia np. taczka,

–

ubranie robocze i rękawice.



4.8.4. Sprawdzian postępów



Czy potrafisz:

Tak

Nie

1)  przygotować składowisko do złożenia cegieł?





2)  wskazać miejsca gdzie można składować cegły?





3)  wymienić wskazania dotyczące wykonania słupów i stosów z cegły?





4)  ułożyć cegły w słupie?





5)  ułożyć cegły w stosie?





6)  wskazać konieczność wykonania przejść między stosami (słupami)?





7)  określić w jaki sposób należy przechowywać cegłę ogniotrwałą lub ręczną?









background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



35

4.9.  Moczenie  cegieł.  Nakładanie  zaprawy  na  ścianki  cegieł

i kołnierz kafli



4.9.1. Materiał nauczania



Cegłę piecową należy przed użyciem dobrze namoczyć.
Cegłę szamotową trzeba spryskać wodą (nie moczyć).
Murowanie  cegłami  piecowymi  wykonuje się  na  zaprawie  glinianej o  średniej  tłustości.

Cegła  piecowa  (wypalana  z  chudej  gliny)  powinna  być  na  kilka  godzin  przed  murowaniem
zamoczona w wodzie, ponieważ sucha cegła wyciąga wodę z zaprawy glinianej, zmniejszając
jej plastyczność  i zdolność twardnienia. Ponadto moczenie cegły  ma  na celu usunięcie z niej
kurzu  i  pyłu,  co  ułatwia  przyczepność  zaprawy.  Moczenie  cegły  można  też  wykonać
przez polewanie jej na murze przed ułożeniem kolejnej warstwy zaprawy.

Układaną cegłę należy docisnąć jednym wprawnym ruchem ręki, bez prostowania cegły,

przesuwania i poruszania po dociśnięciu, wtedy bowiem zaprawa nie zwiąże już należycie.

Cegły  szamotowej  nie  moczy  się,  tylko  spryskuje  i  układa  na  zaprawie  z  gliny

ogniotrwałej  zarobionej  wodą  z  domieszką  miału  szamotowego,  tzw.  szamotu,
dla schodzenia zaprawy.

Spoiny  w  murze  piecowym  powinny  być  jak  najcieńsze  (do  5  mm),  gdyż  w  grubych

spoinach glina ulega wykruszeniu przy nagrzewaniu pieca.

Cegły  należy  przewiązać,  pamiętając  o  tym,  że  cegieł  szamotowych  nie  należy

przewiązywać z cegłami zwykłymi z powodu różnych współczynników rozszerzalności.

Przy  murowaniu  kanałów  piecowych  wygładza  się  ich  powierzchnię  wewnętrzną,

wycierając szmatą moczoną w rzadkiej glinie.

Cegły  przed  ułożeniem  powinny  być  dobrze  oblepione  zaprawą,  aby  nie  zachodziła

potrzeba ich poruszania dla wyrównania lica ścianek. Cegłę poruszoną należy zdjąć, oczyścić
z  zaprawy,  nałożyć  nową,  następnie  ponownie  dokładnie  ułożyć.  Poruszona  i  pozostawiona
bez  ponownego  ułożenia  cegła  nie  zostanie  związana  zaprawą  z  sąsiadującymi  cegłami
i osłabi konstrukcję pieca.


4.9.2. Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Czy cegłę piecową przed wbudowaniem moczymy?
2.  Czy cegłę szamotową przed wbudowaniem moczymy?
3.  Jaką grubość ma spoina w murze piecowym?
4.  Dlaczego spoiny piecowe powinny być jak najcieńsze?
5.  Dlaczego cegieł zwykłych nie należy wiązać z cegłami szamotowymi?
6.  W jaki sposób wygładzamy wewnętrzną powierzchnię kanału piecowego?
7.  W jaki sposób można ułożoną wcześniej cegłę dorównać do lica ścianki pieca?


4.9.3. Ćwiczenia



Ćwiczenie 1

Postaw ściankę pieca z cegły piecowej na wysokość trzech warstw. Na stanowisku został

wykonany wcześniej fundament.



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



36

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z materiałami dotyczącymi stawiania ścianek piecowych,
2)  zorganizować stanowisko pracy do wykonania ćwiczenia,
3)  zastosować się do poleceń nauczyciela,
4)  zamoczyć potrzebną ilość cegieł w wiadrze z wodą,
5)  przygotować zaprawę glinianą średniej tłustości,
6)  oblepić cegłę zaprawą,
7)  ułożyć cegłę,
8)  ułożyć trzy warstwy cegieł piecowych,
9)  uporządkować stanowisko pracy,
10)  zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności,
11)  sformułować wnioski.



Wyposażenie stanowiska pracy:

–

stos cegieł piecowych, wiadro z wodą,

–

materiały niezbędne do wykonania zaprawy glinianej średniej tłustości,

–

narzędzia zduńskie niezbędne do wykonania ćwiczenia,

–

ubranie robocze i rękawice.



Ćwiczenie 2

Postaw  ściankę  pieca  z  cegły  szamotowej  na  wysokość  trzech  warstw.  Na  stanowisku

został wykonany wcześniej fundament.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z materiałami dotyczącymi stawiania ścianek piecowych,
2)  zorganizować stanowisko pracy do wykonania ćwiczenia,
3)  zastosować się do poleceń nauczyciela,
4)  przygotować  zaprawę  z  gliny  ogniotrwałej  zarobionej  wodą  z  domieszką  miału

szamotowego,

5)  skrapiać sukcesywnie cegły szamotowe,
6)  oblepić cegłę zaprawą,
7)  ułożyć cegłę,
8)  ułożyć trzy warstwy cegieł szamotowych,
9)  uporządkować stanowisko pracy,
10)  zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności,
11)  sformułować wnioski.


Wyposażenie stanowiska pracy:

–

stos cegieł piecowych i wiadro z wodą,

–

materiały niezbędne do wykonania zaprawy ogniotrwałej z miałem szamotowym,

–

narzędzia zduńskie niezbędne do wykonania ćwiczenia,

–

ubranie robocze i rękawice.



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



37

4.9.4. Sprawdzian postępów



Czy potrafisz:

Tak

Nie

1)  przygotować cegłę piecową do wbudowania?





2)  przygotować cegłę szamotową do wbudowania?





3)  postawić ściankę pieca z cegły piecowej?





4)  postawić ściankę pieca z cegły szamotowej?





5)  wyjaśnić  w  jakim  celu  wycieramy  kanały  piecowe  szmatą  zamoczoną  w

rzadkiej glinie?







6)  wyjaśnić dlaczego spoiny piecowe powinny być jak najcieńsze?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



38

4.10. Rodzaje kafli i ich wymiary


4.10.1.  Materiał nauczania


Kafle  są  to  wyroby  ceramiczne  o  specjalnym  kształcie  używane  do  budowy  pieców,

kominków oraz kuchni w celach wyłącznie dekoracyjnych.

Od  strony  licowej  pokryte  być  mogą  szkliwem:  kryjącym,  transparentnym  lub  pobiałką

i szkliwem przezroczystym. Strona licowa może posiadać powierzchnię gładką lub ozdobioną
wzorem.

Od  strony  wewnętrznej  kafle  wyposażone  są  w  kołnierz  zwany  często  przez

wykonawców rompem.

Według dostępnych informacji na terenie Polski produkowane są trzy rodzaje kafli:

–

kafle zawierające w składzie masy ceramicznej do 35% węglanu wapnia,

–

kafle zawierające w składzie masy do 50% szamotu,

–

kafle fajansowe stosowane głównie do celów dekoracyjnych.



Pod względem sposobu wytwarzania kafli ceramicznych możemy je podzielić na:

–

formowane ręcznie,

–

wyciskane na prasach,

–

odlewane.
Kształt i wymiary kafli zostały znormalizowane w następujący sposób:

–

PN-66/B-12041  -  kafle  kwadratowe  płaskie  lub  fazowane  o  wymiarze  220x220  mm,
grubość 12-16mm, kołnierz o wysokości 30-34 mm,

–

PN-66/B-12042  -  prostokątne  o  wymiarach  195x125  mm,  grubości  10  mm,  kołnierz
o wysokości 40-50 mm.
W  dobie  rozwoju  lub  reaktywowania  dawnych  kaflarni  normy  te  zostały  potraktowane

z przymrużeniem  oka,  ponieważ  niemal  każdy  z  wytwórców  stara  się  stworzyć  swój
indywidualny  produkt.  Stąd też  duże  rozbieżności  w wymiarach  samych  kafli  i  ich grubości
oraz składzie mieszanki ceramicznej.

Zależnie od wymiarów kafle dzielimy na:

–

kwadratowe,

–

prostokątne.
Dawniej najczęściej spotykanymi rodzajami kafli były:

–

kafle zwykłe płaskie, których odmianą są kafle fazowane,

–

kafle majolikowe,

–

kafle kwadratele.







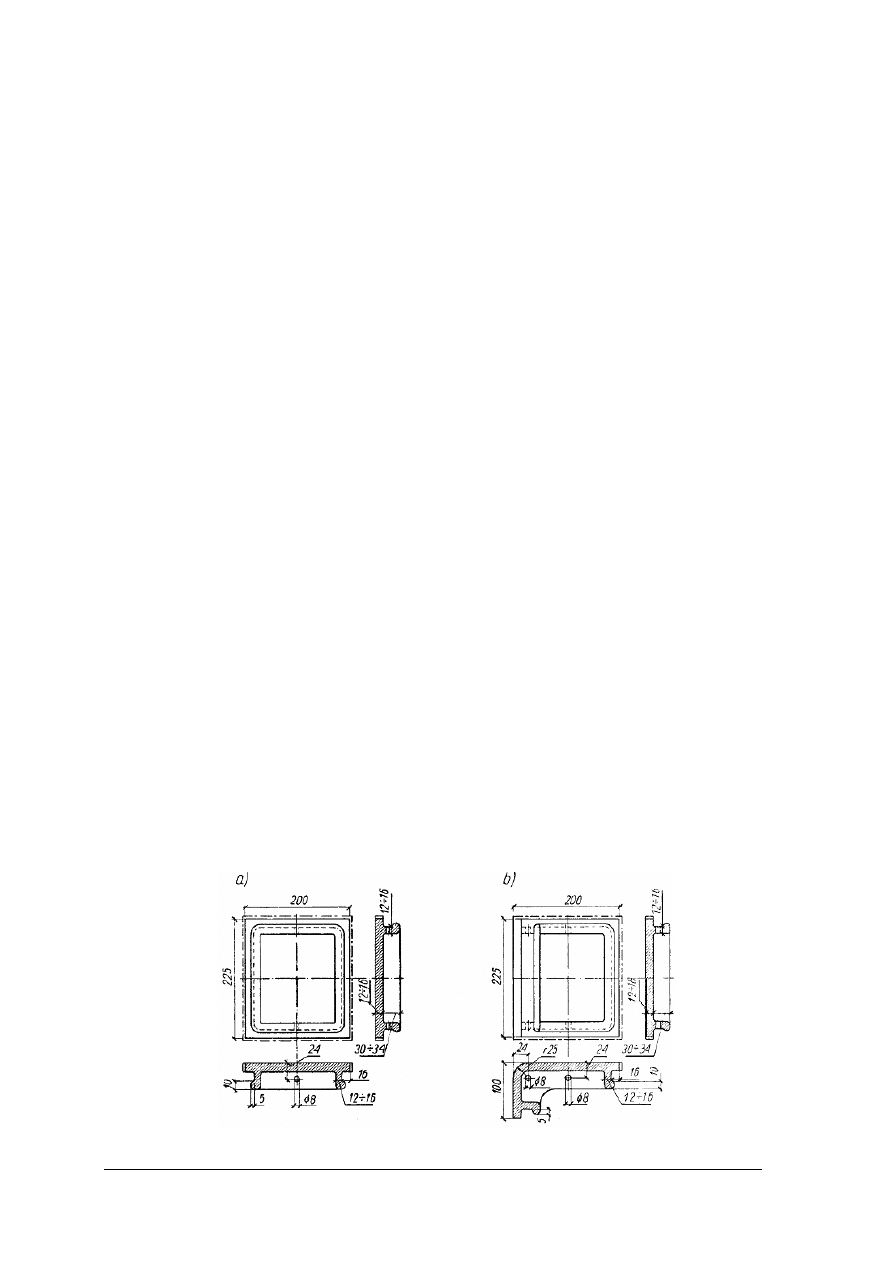

Rys. 20. Kafel piecowy kwadratowy:   a) kafel środkowy płaski,   b) kafel narożny płaski  [11, s. 75]

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



39

W typach kafli płaskich wyrabia się następujące rodzaje:

–

środkowe,

–

narożne,

–

środkowe wieńcowe lub stopkowe,

–

narożne wieńcowe lub stopkowe,

–

podstawy skrzynkowe (cokoły) połówkowe,

–

rozety (korki).



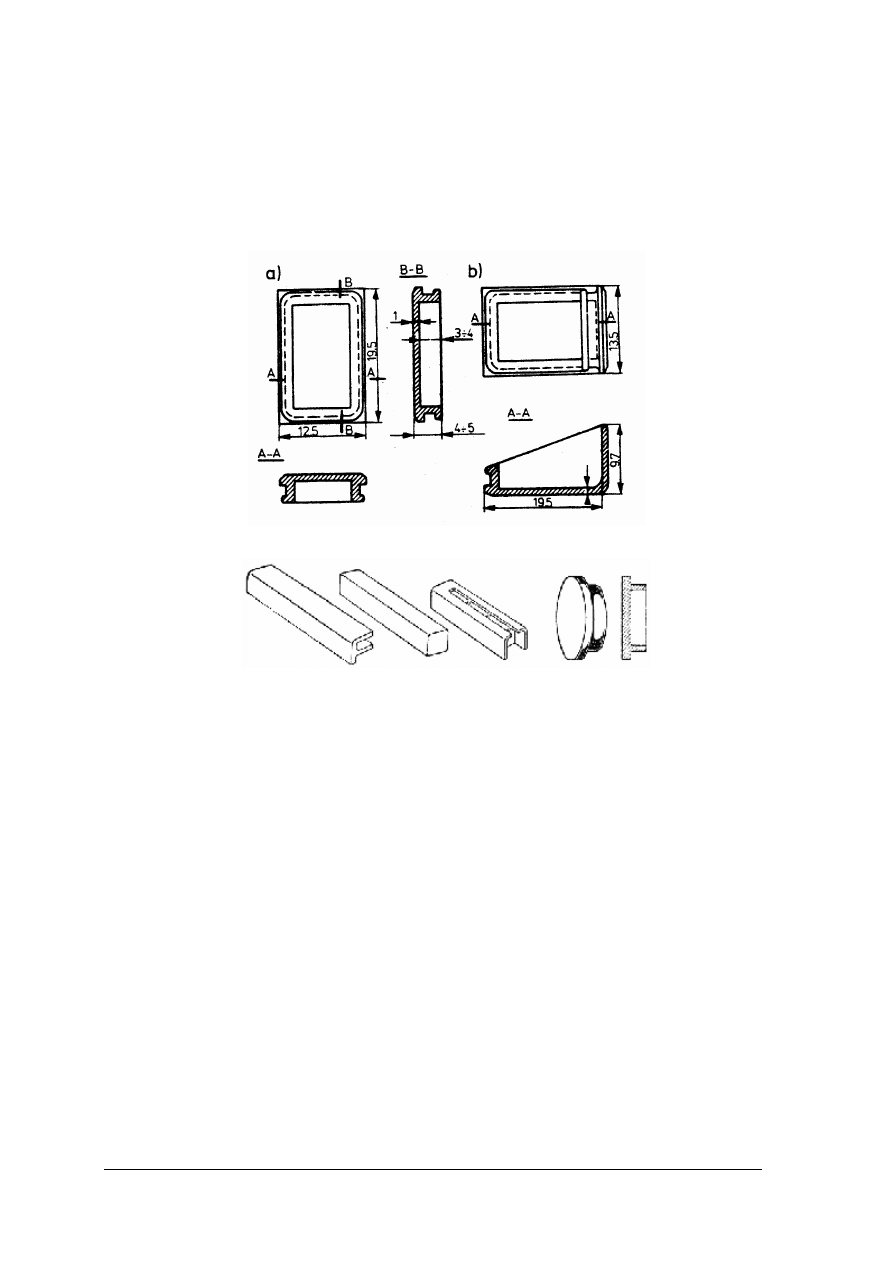

Rys.21.  Kafle piecowe prostokątne (wymiary w cm):  a) środkowy,  b) narożny [15, s. 81]





                                     a)

  b)

    c)

 d)



Rys. 22. Rodzaje kafli dodatkowych:   a) kafel środkowy wieńcowy,   b) kafel narożny wieńcowy,   c) podstawa

skrzynkowa połówkowa,   d) rozeta (korek)  [11,  s. 75]



W typach fazowych przewidziane są kafle:

–

środkowe,

–

narożne.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



40

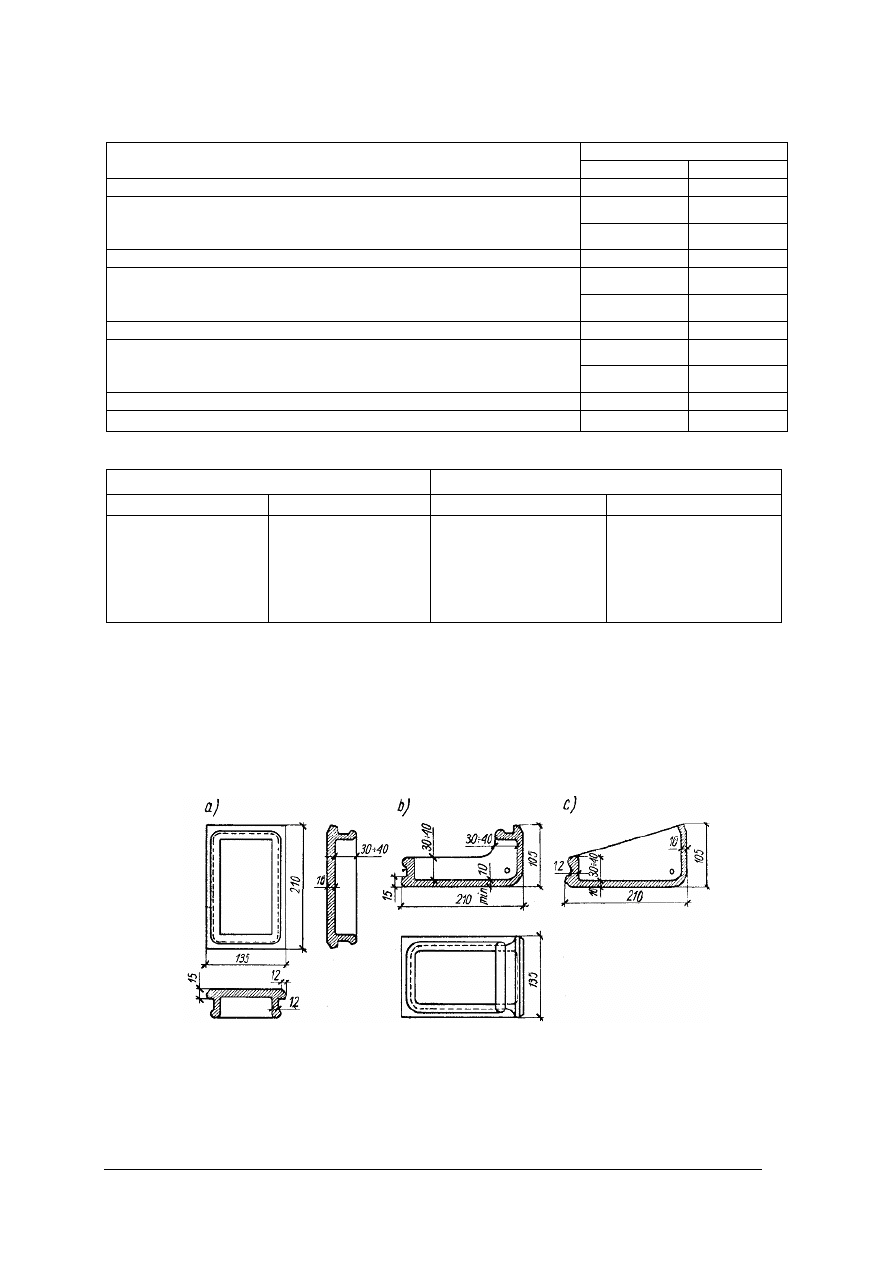

Tabela  4.  Symbole kafli  [15,  s.82]


Tabela 5. Wymiary kafli (w mm)  [5, s.60]



Kafle prostokątne

Kafle kwadratowe

symbol

Wymiary [mm]

symbol

Wymiary [mm]

P-1,  P-2
P-3,  P-4
P-5,  P-6
P-7,  P-8
P-9

195x128


390x70
średnica 90

K-1,   K-2
K-3,   K-4
K-5
K-6
K-7

220x220

440x80
300x150
średnica 135



Kwadratele  należą  już  do  przestarzałego  typu  kafli  stosowanych  przed  II  wojną

światową.  Mają  one  stosunkowo  małe  wymiary,  a  krawędzie  powierzchni  licowej  są
sfazowane. Produkowane były w trzech typach:

–

kafel środkowy,

–

kafel narożny typu kapslowego,

–

kafel narożny typu szufladkowego.







Rys. 23. Kafle kwadratele:   a) kafel środkowy,   b) kafel narożny typu kapslowego,   c) kafel narożny typu

szufladkowego   [6, s. 77]





Wygląd pieca z kwadrateli  jest gorszy niż z kafli  zwykłych. Taki piec ma liczne spoiny

sprzyjające gromadzeniu się kurzu i powstawaniu nieszczelności w piecu.

Symbole kafli

Rodzaje kafli

prostokątnych

kwadratowych

Środkowy płaski lub fazowy

P - 1

K - 1

P – 2

K – 2

                                                                                           zaokrąglony
Narożny fazowy lub płaski
                                                                                         bez zaokrąglenia

P – 3

K – 3

Wieńcowy zaokrąglony środkowy

P - 4

K - 4

P - 5

K – 5

                                                                                                         prawy
Wieńcowy zaokrąglony narożny
                                                                                                          lewy

P - 6

K – 6

Wieńcowy bez zaokrągleń środkowy

P - 7

P - 8

                                                                                                          prawy
Wieńcowy bez zaokrągleń narożny
                                                                                                           lewy

P - 9

Podstawa skrzynkowa

K – 6

Korek

P - 10

K - 7

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



41

4.10.2.  Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Do jakiego rodzaju wyrobów budowlanych zaliczamy kafle?
2.  Jakie rodzaje szkliwa można zastosować na kaflach piecowych?
3.  Jakie rodzaje kafli stosowane są w Polsce?
4.  Jakie znasz rodzaje kafli ze względu na sposób wytwarzania?
5.  Jakie znasz rodzaje kafli ze względu na wymiary?
6.  Jakie znormalizowane wymiary kafli piecowych podają normy?
7.  Jakie znasz rodzaje kafli płaskich?
8.  Jakie znasz rodzaje kafli fazowych?
9.  Jakie znasz rodzaje kafli dodatkowych?
10.  Jakie kafle wyróżniano dawniej?
11.  Czym wyróżniają się kafle kwadratele?



4.10.3.  Ćwiczenia



Ćwiczenie 1

Nazwij  i pomierz kafle wyłożone na stoliku. Przy każdym kaflu  jest kartka, na której  są

zapisane jego dokładna nazwa oraz wymiary.



Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  obejrzeć kafle ustawione na stoliku,
2)  zapisać nazwy na kartkach obok poszczególnych kafli,
3)  wziąć przymiar,
4)  wymierzyć poszczególne kafle,
5)  uporządkować stanowisko pracy,
6)  zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności,
7)  sformułować wnioski.



Wyposażenie stanowiska pracy:

–

stos cegieł piecowych i wiadro z wodą,

–

materiały niezbędne do wykonania zaprawy ogniotrwałej z miałem szamotowym,

–

narzędzia zduńskie niezbędne do wykonania ćwiczenia,

–

ubranie robocze i rękawice.




4.10.4.  Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  rozpoznać rodzaje kafli?





2)  rozróżnić rodzaje kafli płaskich?





3)  rozróżnić rodzaje kafli fazowych?





4)  rozróżnić rodzaje kafli dodatkowych?





5)  rozróżnić gatunki kafli?





6)  wymienić kilka wad kafli kwadrateli?









background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



42

4.11. Badanie kafli na włoskowatość szkliwa i wytrzymałość


4.11.1.  Materiał nauczania



Kafle  nie  powinny  mieć  pęknięć  lub  braków  w  czerepie,  co  poznajemy  po  czystym

dźwięku  przy  ostukiwaniu  kafla  młotkiem.  Szkliwo  kryjące  nie  powinno  mieć  rys
włoskowatych, czyli tzw. ceku.

Badanie  szkliwa  „na  cek”  przeprowadza  się  w  ten  sposób,  że  kafle  umieszcza  się

w naczyniu  z wodą  na 24 godziny, a po wyjęciu  kafla  szkliwo pokrywa się czarną  farbą  lub
atramentem w celu uwidocznienia rys włoskowatych.

Poza badaniem „na cek” kafle należy obejrzeć i sprawdzić ich stan zewnętrzny:

–

prawidłowość kształtów,

–

równoległość krawędzi,

–

gładkość powierzchni.
Szczegółowe  badania  laboratoryjne  wykonuje  się  w  przypadku  podejrzenia  co  do  złej

jakości dostarczonej partii kafli. Próby przeprowadza się wówczas zgodnie z obowiązującymi
normami.

W zależności od dokładności wykonania rozróżnia się następujące gatunki kafli:

–

gatunek I,

–

gatunek II,

–

gatunek III.
Kafle  gatunku  I  powinny  mieć  krawędzie  proste,  równe,  nie  wichrowate  i  nawzajem

równoległe do siebie, zaś naroża powinny tworzyć kąty proste. Powierzchnia licowa powinna
być gładka, równa. Dopuszczalne odchylenia powierzchni licowej od płaszczyzny (wklęsłość
lub wypukłość) wynoszą:
–

dla kafli ze szkliwem kolorowym – do 1 mm,

–

dla kafli ze szkliwem białym – do 0,2 mm.

Szkliwo powinno  być gładko  nałożone  i posiadać barwę zharmonizowaną, a szkliwo  białe  –
jednolity  odcień  w  poszczególnych  kompletach  użytych do budowy pieca  lub  kuchni.  Kafle
nie  mogą  mieć  braków  w  czerepie,  co  poznaje  się  po  czystym  dźwięku  przy  ostukiwaniu.
Niedopuszczalne  są  wszelkie  szkliwa  z  powierzchni  licowej  na  krawędzi  w  formie  sopli.
Dopuszczalne są mało widoczne plamki, drobne pęcherzyki, dziureczki lub pasemka.
Kafle  zaliczane  do  gatunku  II  powinny  mieć  krawędzie,  naroża  i  powierzchnie  licowe  jak
w gatunku I. Dopuszczalne odchylenie powierzchni licowej od płaszczyzny:
–

dla kafli ze szkliwem białym – do 0,4 mm.

Szkliwo  kolorowe  o  barwach  ciemnych  może  posiadać  nieliczne  plamki  harmonizujące
z całością, a szkliwo kolorowe o barwach jasnych oraz białej – może posiadać nieliczne słabo
dostrzegalne plamki. W szkliwie mogą być poza tym mało dostrzegalne nierówności, drobne
pęcherzyki,  dziurki  lub  pasemka.  Dopuszczalne  są  małe  różnice  w  odcieniu  barwy
zharmonizowanej. Kafle II gatunku nie mogą mieć braków w czerepie.

W  gatunku  III  krawędzie  kafli  mogą  mieć  zacieki  w  kształcie  sopli  i  postrzępienia,

spowodowane zlepkami przy wypalaniu. Na licach kafli mogą być miejscowe niedokładności
w  postaci  zgrubień  szkliwa,  zacieków,  większych  pęcherzyków,  dziurek,  pasemek,
nielicznych  miejsc  nie pokrytych  szkliwem. Różnice w odcieniach  barwy  mogą być  większe
niż  w  gatunku  II.  Dopuszcza  się  również  kafle  o  częściowo  słabszym  lub  mocniejszym
wypalaniu  szkliwa  oraz  małe wybrzuszenia. Trzeci gatunek kafli też  nie  może  mieć  braków
w czerepie.

Poza  tym  niezależnie  od  gatunku  lico  kafla  powinno  być  w  kształcie  prostokąta

o prostych  wyraźnych  krawędziach  i  płaskiej  powierzchni.  Dolne  krawędzie  kafli
wieńcowych  lub  stopkowych  powinny  być  zaokrąglone  i  poszkliwione.  Szkliwo  powinno

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



43

ściśle  przylegać  do  czerepu.  W  gatunkach  I  i  II  szkliwo  kryjące  nie  może  posiadać  rys
włoskowatych.  Natomiast w szkliwach przezroczystych ryski włoskowate są dopuszczalne.


Tabela 4.  Dopuszczalne wady kafli [5, s. 62]



Gatunki

Rodzaj wad

              I                               II

III

Odpryski i obicia na:
-krawędziach

-narożach
-powierzchni licowej



niedopuszczalne

niedopuszczalne
niedopuszczalne


do  2  mm  szer.  i  do
30  mm  dług.  na
jednej krawędzi
do  4  mm  długości
najwyżej  2  odpryski
o średnicy 3 mm

Rysy włoskowate szkliwa:
-na białym szkliwie
-na kolorowym szkliwie


niedopuszczalne
dopuszczalne


dopuszczalne
dopuszczalne

Dziurki

pęcherze

na

powierzchni szkliwionej

dopuszczalne

niewidoczne

odległości 60 cm

dopuszczalne  do  5
sztuk o śr. do 2 mm

Zacieki szkliwa

niedopuszczalne

dopuszczalne

Plamy na pow. szkliwionej



niedopuszczalne



dopuszczalne
nierażące  o  śr.  do
15mm

Odcienie barwy szkliwa:
-na białym szkliwie

-na kolorowym szkliwie




niedopuszczalne

dopuszczalne  łagodne  odcienie  na
poszczególnych  kaflach,  wynikające
z technologii wypalania


dopuszczalne
nierażące odcienie
dopuszczalne
większe  różnice  w
odcieniach

na

poszczególnych
kaflach

Miejsca  niedoszkliwione  na
powierzchni licowej


niedopuszczalne



dopuszczalne

łącznej  pow.  do
2cm²

dopuszczalne

łącznej  pow.  do
4cm²

Wytopy

na

powierzchni

licowej


niedopuszczalne



dopuszczalne  trzy
o  łącznej  pow.  do
4mm²

dopuszczalne  pięć  o
łącznej  pow.  do
10mm²

Zaprószenie szkliwa

niedopuszczalne  dopuszczalne  trzy

o pow.1mm² każda

dopuszczalne  pięć  o
pow. do 1mm² każda



Przy uderzeniu kafel powinien wydać dźwięk czysty a nie stłumiony lub głuchy.
Porowatość kafli wynosi powyżej 20%. Podczas lekkiego uderzenia  młotkiem  stalowym

kafle w stanie suchym powinny wydawać dźwięk czysty.
Kafle kwadratowe po ułożeniu kołnierza na podporach odległych od siebie o 18 cm powinny
przenieść  siłę  1180  N.  Siła  powinna  być  rozłożona  na  całej  szerokości  kafla.  Kafle
prostokątne powinny przenieść w tych samych warunkach siłę 785 N.
Bardzo ważną cechą kafli jest ich odporność termiczna.

Po ogrzaniu kafli  do temperatury 200°C, a  następnie ostudzeniu strumieniem  powietrza

nie powinny wystąpić pęknięcia, rysy lub odpryski szkliwa.


background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



44

4.11.2.  Pytania sprawdzające



Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jakich wad nie powinny wykazywać kafle?
2.  Jakich wad nie powinno mieć szkliwo kryjące kafel?
3.  Jak długo moczymy kafle przed badaniem „na cek”?
4.  W jakim celu pokrywamy mokre kafle czarną farbą lub atramentem?
5.  Ile rozróżniamy gatunków kafli?
6.  Czym różnią się kafle różnych gatunków?
7.  Jakie trzy wady posiadają kafle I gatunku?
8.  Jakie trzy wady posiadają kafle II gatunku?
9.  Jakie trzy wady posiadają kafle III gatunku?
10.  Kiedy konieczne jest badanie laboratoryjne kafli?
11.  W jaki sposób badamy wytrzymałość kafli?


4.11.3.  Ćwiczenia


Ćwiczenie 1

Przeprowadź  badanie  kafli  „na  cek”.  Masz  przygotowane  kafle  i  wybierasz  z  nich  3

sztuki do przeprowadzenia ćwiczenia.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zorganizować stanowisko pracy do wykonania ćwiczenia,
2)  zastosować się do poleceń nauczyciela,
3)  wybrać 3 kafle do badania,
4)  umieścić kafle w wodzie na 24 godziny,
5)  pomalować kafle czarną farbą,
6)  przeprowadzić ocenę rys,
7)  zapisać wnioski,
8)  uporządkować stanowisko pracy,
9)  zaprezentować przeprowadzone ćwiczenie.


Wyposażenie stanowiska pracy:

–

kafle,

–

pojemnik z wodą,

–

czarna farba,

–

ścierka,

–

ubranie robocze,

–

rękawice.


Ćwiczenie 2

Dopasuj po dwie niżej wymienione cechy do każdego z gatunków kafli.

1 –dopuszczalne są małe różnice w odcieniu barwy
2 –dopuszczalne są kafle o częściowo słabszym lub mocniejszym wypalaniu szkliwa
3 – glazura powinna mieć jednolity kolor i połysk
4 – na powierzchni są dopuszczalne małe wklęśnięcia lub wypukłości
5 – glazura jasna i biała może mieć nieliczne słabo dostrzegalne plamki
6 – powierzchnia licowa powinna być gładka, równa.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



45

Gatunek kafla

Numer cechy

Gatunek  I

……              …….

Gatunek  II

……              ……

Gatunek  III

……              ……



Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  dokładnie przeczytać wymienione cechy,
2)  dopasować cechy do gatunków,
3)  wypełnić tabelę,
4)  zaprezentować przeprowadzone ćwiczenie,
5)  sformułować wnioski.


Wyposażenie stanowiska pracy:

–

tabela do wypełnienia,

–

przybory do pisania.



4.11.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  ocenić wzrokowo jakość kafla?





2)  przeprowadzić badanie szkliwa „na cek”?





3)  ocenić jakość kafla przez ostukiwanie?





4)  przeprowadzić badanie wytrzymałości kafla?





5)  wykonać ocenę wytrzymałości termicznej kafla?















background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



46

4.12. Składowanie kafli



4.12.1. Materiał nauczania



Kafle zamawia się i dostarcza na budowę zwykle w kompletach piecowych.
Kafle piecowe należy przechowywać w pomieszczeniu zamkniętym, układając w sposób

pokazany na rysunku.

a)







b)






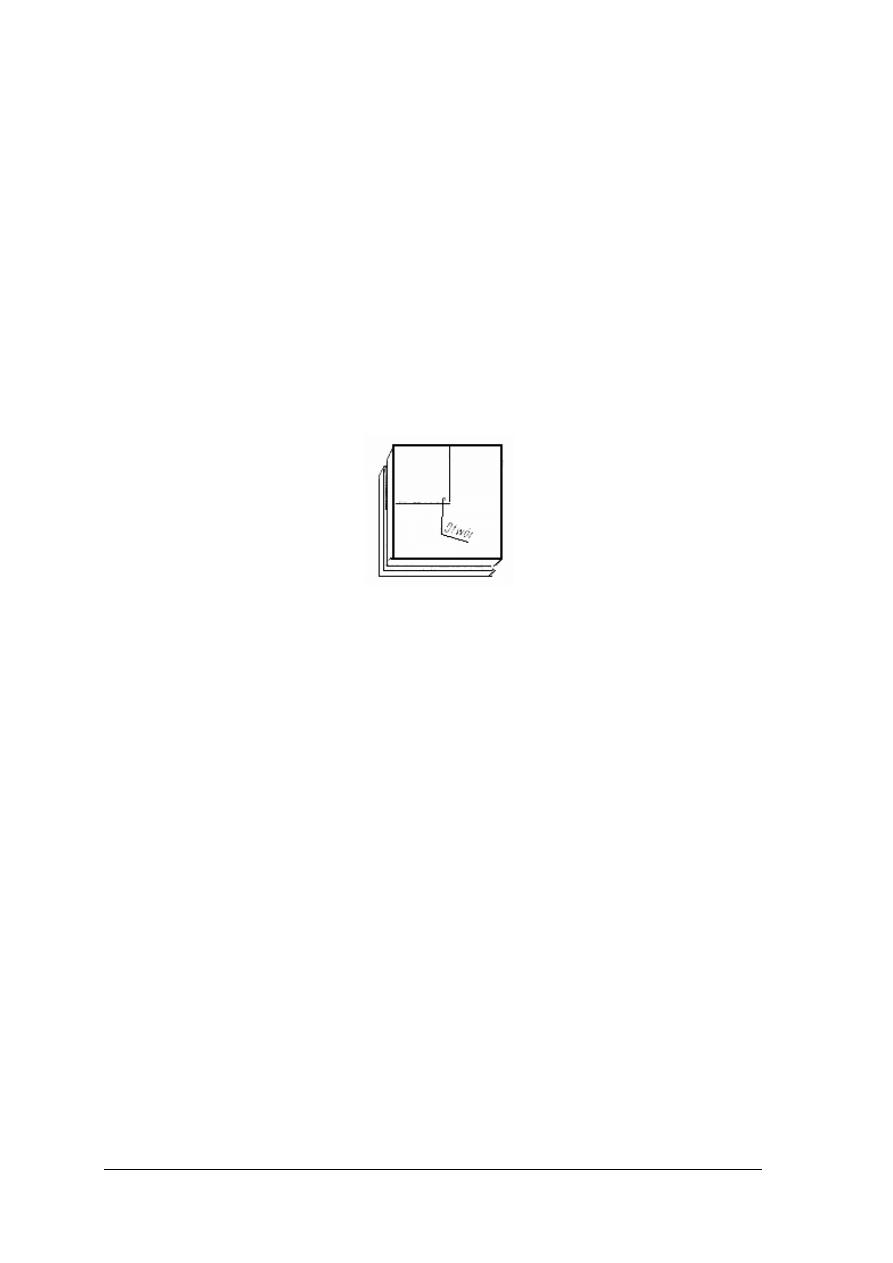

Rys. 24. Przykłady układania kafli w magazynie:  a) środkowych i narożnych,  b) wieńcowych [15,  s. 95]



Pomieszczenie,  przeznaczone  na  tymczasowy  skład  czy  magazyn,  powinno  być  suche

z dobrze zabezpieczonym dachem i posadzką.

Kafle  układa  się  w  stosiki  do  wysokości  1,20  m  na  podkładach  drewnianych  lub  cegle

ułożonej  równo  na  płask;  pierwszy  kafel  od  gruntu  należy  ustawiać  kołnierzem  do  dołu,
a szkliwem do szkliwa  następnego kafla. Kafle wieńcowe lub stopkowe układa się po cztery
sztuki  obok  siebie  w  odległości  od  5  –  6  cm.  Następną  warstwę  przekłada  się  wiórami  lub
zniszczonymi workami, by nie uszkodzić szkliwa.

Kafle wieńcowe (gzymsy) układa się stosy po 90 sztuk w 15 warstwach po 6 sztuk.
Podstawy skrzynkowe należy układać w stosy po 12 sztuk w 6 warstwach po 2 sztuki.

Osprzęt żelazny piecowy  i kuchenny  należy umieścić osobno i poukładać według wymiarów
i rodzajów.



4.12.2.  Pytania sprawdzające


Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jakie ilości kafli zamawia się na budowę?
2.  Gdzie przechowujemy kafle piecowe?
3.  Jakie  wymagania  powinien  spełniać  magazyn  przeznaczony  do  przechowywania  kafli

piecowych?

4.  W jaki sposób układamy w magazynie, kafle piecowe?
5.  W jaki sposób będziemy chronić szkliwo przed zarysowaniem?
6.  W jaki sposób składujemy żelazny osprzęt piecowy?


4.12.3. Ćwiczenia


Ćwiczenie

Przed  magazynem  złożono  dwa  komplety  kafli  piecowych.  Ułóż  kafle  w  magazynie,

ale wcześniej sprawdź czy magazyn spełnia wymagania pozwalające składować w nim kafle
piecowe i dobierz sprzęt, za pomocą którego będziesz je transportował.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



47

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z wymaganiami dotyczącymi składowania kafli,
2)  sprawdzić stan techniczny magazynu, w którym masz składować kafle,
3)  wybrać sprzęt do przetransportowania kafli,
4)  przewieźć kafle do miejsca składowania,
5)  ułożyć kafle kompletami w miejscu przeznaczenia,
6)  zabezpieczyć kafle przed porysowaniem,
7)  uporządkować stanowisko pracy, przed magazynem i w magazynie,
8)  zaprezentować wykonane ćwiczenie,
9)  przedstawić ewentualne trudności występujące w czasie wykonywania ćwiczenia,
10) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

dwa komplety kafli piecowych,

–

taczka,

–

podkładki drewniane,

–

wióry drewniane,

–

ubranie robocze,

–

rękawice.


4.12.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wymienić wymagania stawianye magazynom do składowania kafli?





2)  wykonać składowanie kafli?





3)  uchronić szkliwo kafli przed zarysowaniem?





4)  składować żelazny osprzęt piecowy?













background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



48

4.13.  Rozkładanie

kafli

do

kolorowania

(cieniowania).

Cieniowanie kafli o szkliwie białym i kolorowym



4.13.1. Materiał nauczania



Jeżeli  porównamy  barwę  dwóch  białych  kafli  wziętych  z  różnych  partii  towaru,

to zobaczymy, że barwa ich będzie się różniła odcieniem. Różnice mogą być niekiedy nawet
znaczne.  Tak  np.  biel  jednego  kafla  wyda  się  nam  przy  porównaniu  bardziej  żółtawa,
a drugiej bardziej niebieska.

Podobnie  kafle  kolorowe  często  nie  mają  jednakowej  barwy  lecz  mają  różne  odcienie.

Różnice  możemy  zauważyć  przy  porównywaniu  dwóch  kafli  kolorowych,  np.  czerwonych:
jeden będzie miał odcień ognistoczerwony, drugi – buraczkowy.

Kafle  muszą  być  blisko  siebie  umieszczone  i  tak  dobrane,  żeby  ich  barwa  i  odcień

nie  różniły  się.  Wówczas  piec  będzie  wyglądał  ładnie  i  porządnie.  W  tym  celu  przed
przystąpieniem  do  pracy  należy  kafle  posegregować  według  barwy,  a  następnie  kafle
jednakowej  barwy  ułożyć  według  jednakowych  odcieni.  Dobieranie  kafli  według
jednakowych odcieni nazywa się kolorowaniem.
Zasady kolorowania (cieniowania) kafli

Układamy  kafle  na  podłodze  płytą  do  góry,  wybierając  w  tym  celu  miejsce  dobrze

oświetlone.  Kafle  o  podobnym  odcieniu  układamy  w  jeden  stos.  W  ten  sposób  uzyskujemy
kilka stosów kafli o jednakowej barwie, ale różnym odcieniu.

Jeżeli kolorujemy  niedużą  ilość kafli, może się zdarzyć że nie uda się  nam dobrać partii

kafli jednego odcienia w takiej ilości, żeby ich starczyło na budowę jednego pieca.
Grupujemy  wówczas  kafle  tak,  aby  na  górną  część  pieca  dobrać  kafle  w  odcieniu
jak najjaśniejszym, a na dolną część – kafle o odcieniu ciemniejszym.
Zasada: żeby kafle o odcieniu ciemniejszym były u dołu pieca, a kafle jaśniejsze przechodziły
stopniowo ku górze zapewnia, że na poszczególnych powierzchniach nie razi różnica kolorów
kafli.  Czynność  „kolorowania”  kafli  najlepiej  jest  wykonać,  rozkładając  kafle  rzędami
na podłodze na całą szerokość i wysokość pieca.
Rozkładanie  kafli  przeprowadzamy  w  ten  sposób,  że  po  zgrupowaniu  według  jednakowych
odcieni  kompletujemy  kafle  w  ilości  odpowiadającej  jednej  warstwie  pieca.  Układamy  na
podłodze  kolejno  rząd  za  rzędem  kafle  o  odcieniu  coraz  bardziej  ciemnym.  Ponieważ  kafle
leżą blisko siebie, wszelkie pomyłki co do odcienia i kolejności  są od razu widoczne  i  łatwe
do usunięcia. W ten sposób kompletujemy cały zestaw kafli na jeden piec.

Posegregowane  kafle  układamy  następnie  w  stożek,  przy  czym  dla  uniknięcia  pomyłek

oznaczamy  kolejność  kafli  ołówkiem  wewnątrz  czerepu.  Znakiem  może  być  cyfra  kolejna
od  jedności  począwszy  lub  liczba  rzymska  oznaczająca  kolejny  rząd  kafli  w  całym
oblicowaniu.  Znakowanie  kafli  rozpoczynamy  od  rzędu  najjaśniejszego,  który  wypada  w
stosie  na  samym  spodzie,  a  do  pracy  będzie  wzięty  na  samym  końcu.  Budowę  pieca
rozpoczynamy  od  kafli  najciemniejszych,  te  bowiem  zgodnie  z  przyjętą  zasadą  powinny
znajdować się na spodzie pieca.


4.13.2.



Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Czy białe kafle mogą się różnić od siebie?
2.  Na czym polega różnica między białymi kaflami?
3.  Czy kafle jednego koloru mogą się różnić między sobą?
4.  Od czego zaczynamy segregowanie kafli o różnych kolorach?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



49

5.  Jaką czynność nazywamy kolorowaniem kafli?
6.  W jakim miejscu wykonujemy kolorowanie kafli?
7.  Jaką zasadą kierujemy się dobierając kafle znacznie różniące się odcieniami?
8.  W jakiej kolejności rozkładamy kafle?
9.  Co robimy aby uniknąć pomyłki w kolejności wbudowania kafli?
10.  W którym miejscu pieca będą wbudowane kafle najjaśniejsze?


4.13.3. Ćwiczenia



Ćwiczenie

Przygotuj  kafle  białe  i  zielone  do  postawienia  dwóch  pieców.  W  magazynie  są  złożone

różnobarwne kafle, a na stanowisku wytrasowane miejsca postawienia pieców.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  zapoznać się z wyrobami składowanymi w magazynie,
2)  zorganizować stanowisko pracy do wykonania ćwiczenia,
3)  zastosować się do poleceń nauczyciela,
4)  oszacować potrzebną ilość kafli białych i zielonych,
5)  przenieść potrzebną ilość kafli na stanowisko,
6)  posegregować kafle na białe i zielone,
7)  wykonać „kolorowanie” kafli układając je rzędami na podłodze,
8)  poznaczyć kafle ołówkiem na czerepie,
9)  ułożyć kafle w stożek,
10) uprzątnąć stanowisko pracy,
11) zaprezentować wykonane ćwiczenie wskazując na ewentualne trudności,
12) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

kafle,

–

wytrasowane miejsca budowy pieców,

–

sprzęt niezbędny do przeniesienia kafli z magazynu np. taczka,

–

ołówek do znakowania kafli,

–

sprzęt do uprzątnięcia stanowiska,

–

ubranie robocze i rękawice.



4.13.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wskazać różnicę między kaflami tego samego koloru?





2)  wskazać różnicę między kaflami białymi?





3)  wyjaśnić pojęcie „kolorowanie” kafli?





4)  wykonać „kolorowanie” kafli?





5)  wyjaśnić konieczność „kolorowania” kafli?





6)  wykonać oznaczenie kafli po „kolorowaniu”?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



50

4.14.  Sortowanie  kafli  narożnych  i  środkowych,  wieńczących.

Układanie kafli



4.14.1. Materiał nauczania




Przed  przystąpieniem  do  pracy  należy  także  sprawdzić  kafle  co  do  ich  prawidłowego

kształtu i wyglądu. Zaczynamy sprawdzanie od wyglądu, to znaczy badamy, czy:
–

powierzchnia kafla jest równa,

–

polewa nie posiada widocznych rys i pęknięć,

–

czerep nie jest pęknięty,

–

naroża kafli są pod kątem prostym.

Następnie sprawdzamy, czy kafel narożny posiada prawidłowy kształt ścian (kąt prosty) oraz
czy powierzchnie kafli nie są zwichrowane.

Wykonanie pieca to proces dość powolny - należy zestawić i w razie potrzeby dopasować

sporą ilość kafli, ułożyć i zlepić poszczególne warstwy, wypełnić ich komory gliną i gruzem
(sama glina w dużej ilości długo schnie, łatwo pęka i kruszy się), a co dwie lub trzy warstwy
poczekać aż glina przeschnie i zwiąże. Przed wstawieniem do pieca, kafle moczy się, aby zbyt
szybko  nie  odciągały  wody  z  zaprawy  glinowej.  Najpierw  ustawia  się  i  poziomuje  kafle
narożne, a następnie przez przypiłowanie brzegów (usunięcie nierówności) dopasowuje się na
sucho  kafle  środkowe.  Dopiero  po  przymiarce  ustawia  się  je  na  glinie  i  łączy  klamrami
z drutu  z  niżej  leżącymi  rzędami.  Aby  zmniejszyć  możliwość  przywierania  sadzy,  wnętrze
pieca wylepia się gładko gliną.


              a)

             b)





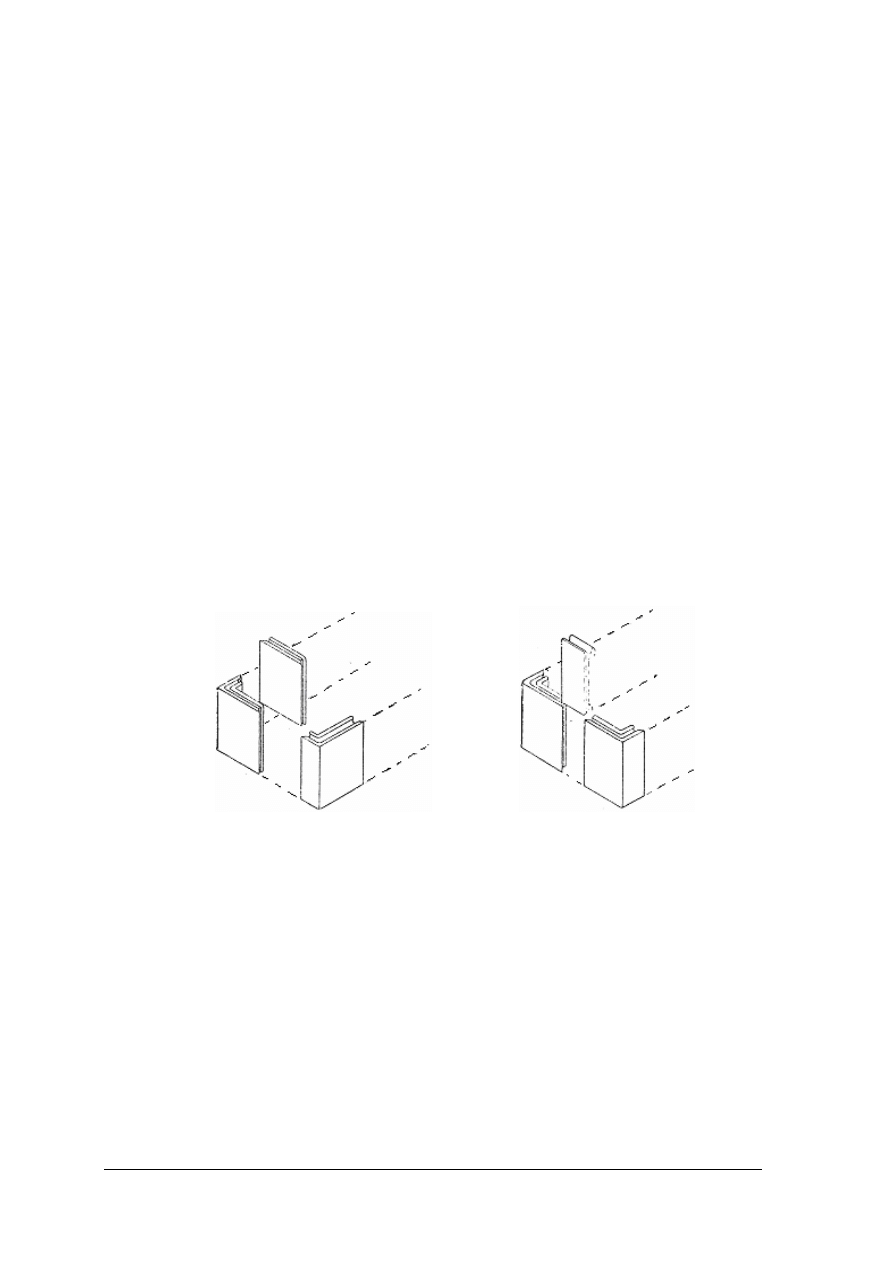

Rys. 25.   Ustawienie kafli narożnych w pierwszej warstwie oblicowania:   a)  prawidłowe,   b)  nieprawidłowe

[10, s. 42]





Ustawiając  kafle  należy  zwrócić  uwagę  na  prawidłowe  rozmieszczenie  węższych

i szerszych  stron  kafli  narożnych.  Najlepiej  odzwierciedla  to  rysunek  przedstawiający
układanie pieca o przekroju prostokątnym a głębokości 2 ½ kafla (rys.25).

Kafle  narożne  trzeba  ustawiać  tak,  aby  przestrzeń  między  nimi  odpowiadała

wielokrotności całych kafli.

Ustawiwszy kafle do pionu sprawdzamy, czy górne krawędzie wszystkich kafli znajdują

się  na  jednym  poziomie.  W  tym  celu  kolejno  na  każdą  parę  kafli  narożnych  kładziemy
prawidło  i  poziomnicę  sprawdzając  położenie  poziome.  Kafel  położony  zbyt  nisko
podnosimy do góry nakładając świeżą zaprawę i podsuwając pod kołnierz tłuczeń.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



51





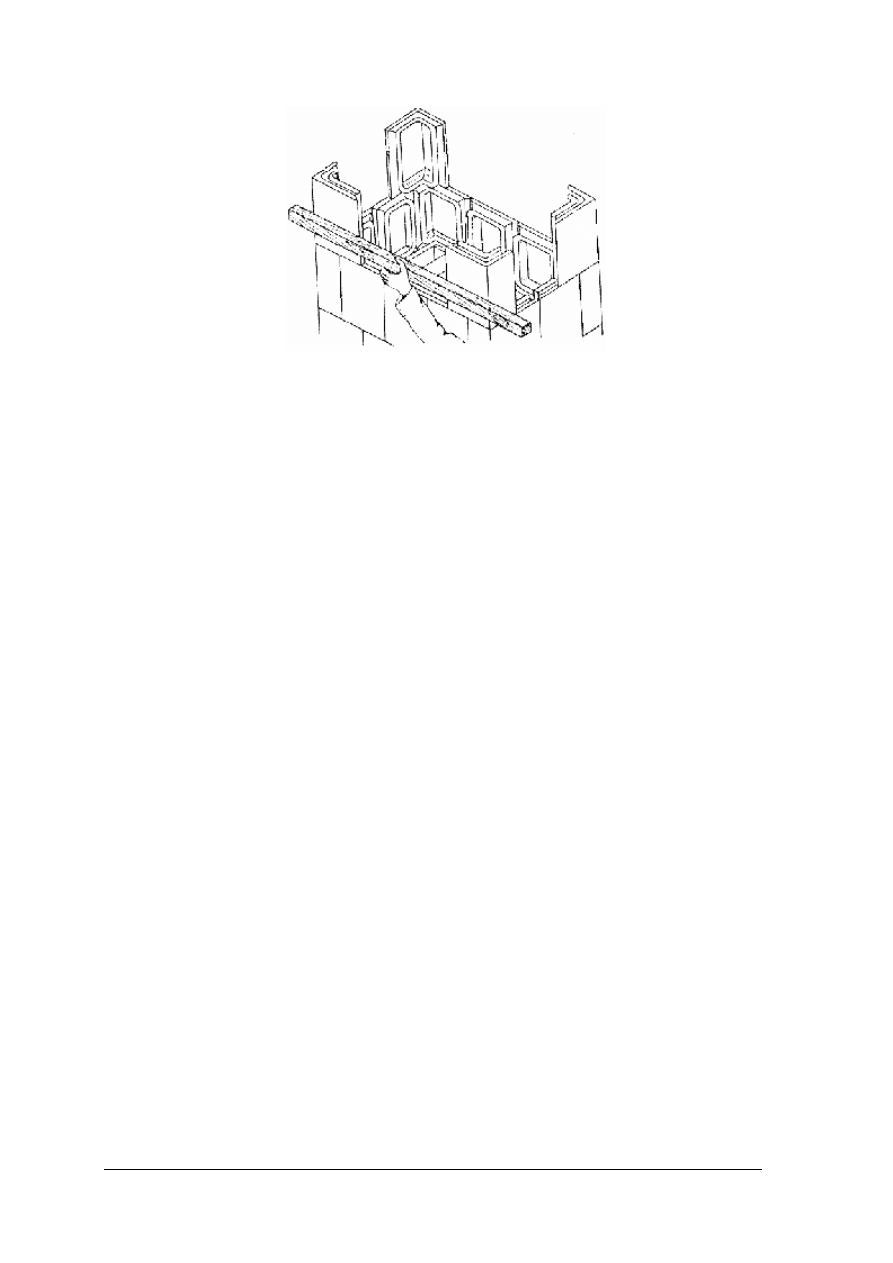

Rys. 26. Sprawdzanie prawidłowego ustawienia kafli   [10, s. 43]



Po  ustawieniu  poziomu  sprawdzamy,  czy  powierzchnie  licowe  kafli  narożnych  leżą

parami  w  jednej  płaszczyźnie.  W  tym  celu  przykładamy  prawidło  kolejno  do  każdej  pary
powierzchni  licowych,  leżących  przy  wspólnym  boku  pieca  (rys.26).  Prawidło  powinno
przylegać do powierzchni kafli wzdłuż całej linii zetknięcia.

W  odstępy  między  kaflami  narożnymi  wzdłuż  każdej  ściany  wstawiamy  dopasowane

uprzednio  kafle.  Najpierw  ustawiamy  kafle  na  sucho,  tzn.  bez  zaprawy,  aby  sprawdzić,  czy
dobrze  pasują.  Drobne  błędy  w  przecięciu  kafli  mogą  spowodować,  że  ostatni  z  kolejno
ustawionych kafli nie zmieści się albo będzie za luźny.


4.14.2.



Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Co sprawdzamy oglądając kafle przed wbudowaniem?
2.  Jakie elementy kształtu kafli narożnych są najważniejsze?
2.  Które kafle ustawiamy i poziomujemy jako pierwsze?
3.  Jaka jest kolejność wykonywania czynności przy stawianiu kafli?
4.  Na czym polega ustawienie kafli na sucho?
5.  W jaki sposób można podnieść zbyt nisko położony kafel?
6.  Jak sprawdzamy prawidłowe ustawienia kafli?
7.  Jakie konsekwencje mogą wyniknąć z drobnych błędów w przecięciu kafli?


4.14.3. Ćwiczenia


Ćwiczenie

Postaw trzy  warstwy  kafli  na  przygotowanym  fundamencie  pieca  metodą  na  sucho  i  na

zaprawie.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z planami stawianego pieca,
2)  zorganizować stanowisko pracy do wykonania ćwiczenia,
3)  zastosować się do poleceń nauczyciela,
4)  rozłożyć kafle,
5)  przygotować zaprawę zduńską,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



52

6)  przygotować kafle do wbudowania,
7)  rozpocząć sprawdzanie kafli i stawianie pieca od kafli narożnych,
8)  postawić kafle,
9)  kontrolować na bieżąco wymiary pieca,
10) uprzątnąć stanowisko pracy,
11) zaprezentować wykonane ćwiczenie,
12) ocenić swoją pracę,
13) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

gotowy fundament pieca,

–

plany pieca,

–

kafle przygotowane do wbudowania,

–

składniki zaprawy zduńskiej,

–

pojemnik na zaprawę,

–

zestaw narzędzi zduńskich,

–

zestaw narzędzi pomiarowych,

–

sprzęt do uprzątnięcia stanowiska,

–

ubranie robocze i rękawice.




4.14.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  sprawdzić kafle pod względem wyglądu?





2)  sprawdzić kafle pod względem wymiarów?





3)  wymienić kolejność wykonywanych czynności przy stawianiu kafli?





4)  kontrolować położenie kafli w trakcie stawiania pieca?





5)  ułożyć kafle narożne i licowe?













background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



53

4.15. Znaczenie blaszką aluminiową obrysów na szkliwie czerepu


4.15.1. Materiał nauczania


Ważnym  narzędziem  dla  zduna  jest  blaszka  aluminiowa.  Służy  ona  do  wyznaczania  na

kaflu linii do wycięcia lub obcięcia i rozszycia spoin w piecu z kafli gładkich ciętych. Blaszka
aluminiowa jest wycięta z cienkiej blachy.

Przycinanie  kafla  odbywa  się  według  zaznaczonych  na  krawędziach  płyty  linii.  W  tym

celu  za  pomocą  kątownika  zaznaczamy  na  szkliwie  kafla  linię  cięcia  blaszką  aluminiową
wzdłuż  tej  linii  od  brzegu  płyty.  Po  obcięciu  i  wyrównaniu  krawędzi  ustawiamy  kafel
obrobiony krawędzią na stopce kątownika i oznaczamy zarysy dwóch krawędzi pionowych.
Właściwą  odległość  między  krawędziami  nanosimy  za  pomocą  przymiaru,  w  którym
ustawiamy  odpowiednio  ruchomą  zastawkę.  Po  obrobieniu  krawędzi  bocznych  oznaczamy
krawędź górną kafla, posługując się przymiarem, kątownikiem i blaszką.





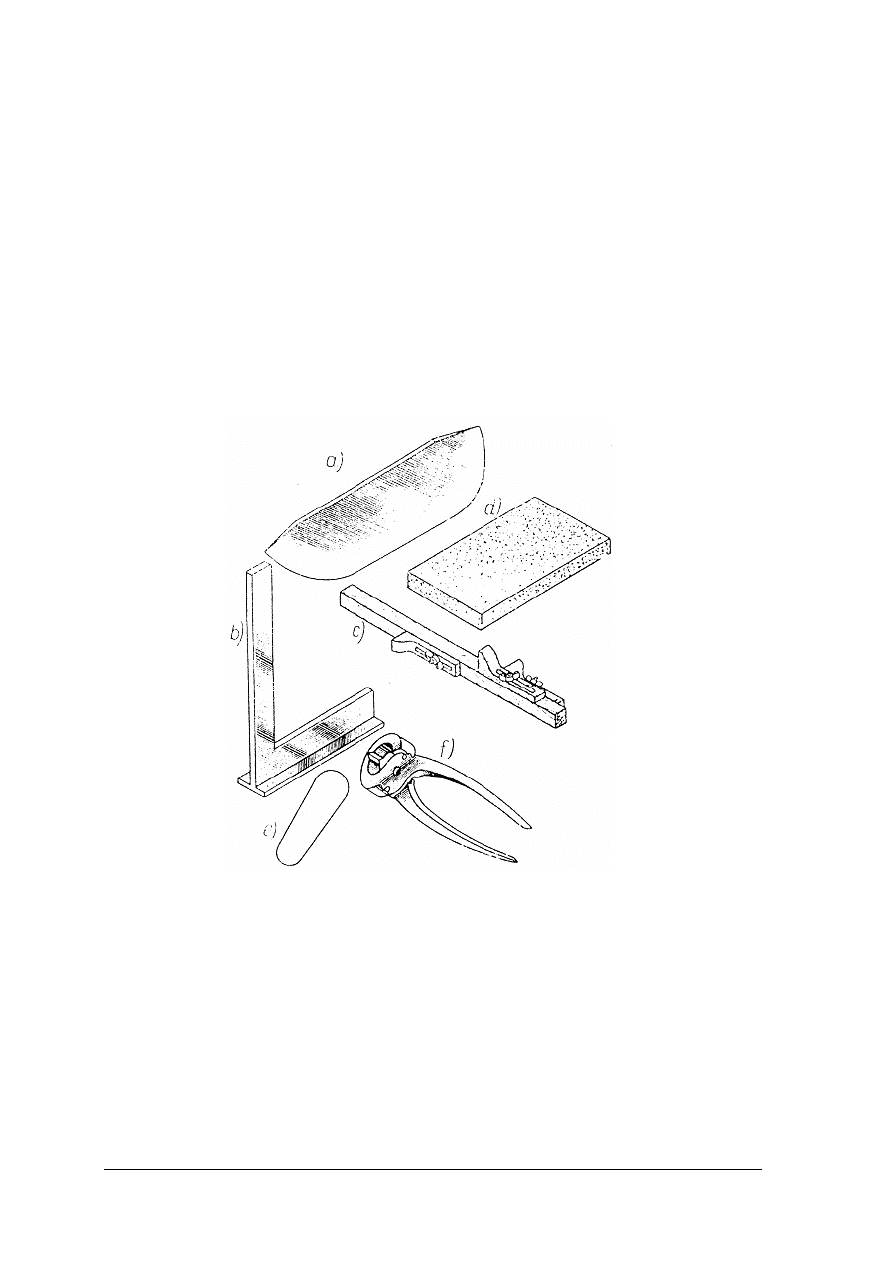

Rys. 27.  Komplet  narzędzi  do  ręcznej  obróbki  kafli:    a)  nóż,      b)  kątownik,      c)  przymiar,      d)  kamień

karborundowy,   e) blaszka aluminiowa,   f) obcęgi   [10, s. 39]



4.15.2.



Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Do czego potrzebna jest zdunowi blaszka aluminiowa?
2.  W jaki sposób zaznaczyć na kaflu krawędzie?
3.  Czym oznaczamy na kaflu krawędzie?
4.  Jaki sprzęt pomiarowy służy do obmierzania kafli?





background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



54

4.15.3. Ćwiczenia


Ćwiczenie

Zaznacz,  posługując  się  blaszką  aluminiową  linie  obrysu  na  krawędziach  kafla,  według

których kafel powinien być obrobiony.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z wymaganiami dotyczącymi posługiwania się blaszką aluminiową,
2)  sprawdzić czy kafel nadaje się do obróbki,
3)  wybrać sprzęt niezbędny do wykonania ćwiczenia,
4)  zaznaczyć obrys na krawędzi kafla,
5)  uporządkować stanowisko pracy,
6)  zaprezentować wykonane ćwiczenie,
7)  przedstawić ewentualne trudności występujące w czasie wykonywania ćwiczenia,
8)  sformułować wnioski.


Wyposażenie stanowiska pracy:

–

kafel piecowy,

–

blaszka aluminiowa,

–

przymiar z ruchomą zastawką,

–

kątownik,

–

ubranie robocze.




4.15.4. Sprawdzian postępów



Czy potrafisz:

Tak

Nie

1)  wskazać do czego potrzebna jest blaszka aluminiowa?





2)  posługiwać się blaszką aluminiową?





3)  nanosić krawędzie na kafel przy pomocy blaszki aluminiowej?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



55

4.16.  Przycinanie  kołnierza  i  czerepu  kafli,  szlifowanie  brzegów

kafli



4.16.1. Materiał nauczania


Przed ustawieniem w oblicowaniu należy kafle obrobić, tj. doprowadzić przez przycięcie

brzegów wymiary ich płyt do odpowiedniej wielkości.

Przycinanie brzegów kafli

Nie  obrobiony  brzeg  kafla  jest  nierówny  i  niekiedy  pokryty  soplami  polewy.  Brzeg  ten
stanowi  w  płycie  kafla  zapas,  który  trzeba  odciąć,  żeby  doprowadzić  wymiary  płyty
do potrzebnej wielkości.

Obcięcia  zbędnej  części  płyty  dokonuje  się  przez  zbijanie  brzegu  małym  młotkiem

zduńskim.  W  tym  celu  chwytamy  czerep kafla  lewą  ręką,  ustawiając  go  zbijanym  brzegiem
ku górze, a płytą ku sobie i uderzamy ostrzem lub obuchem młotka w krawędź. Wewnętrzna
część  płyty  odpada  wówczas,  tworząc  nierówny  wprawdzie,  ale  cienki  brzeg,  dość  bliski
zaznaczonej linii.
Zbijanie brzegu kafla nosi nazwę ostrzenia.




Rys. 28. Ostrzenie brzegów kafla [2, s. 96]


Przy pewnej  wprawie, zwłaszcza  jeżeli masa czerepu  jest dobra, można zbić kafel tak blisko
zaznaczonej  linii,  że  nie  trzeba  już  dalej  obcinać  brzegu,  a  wystarczy  wyrównać  krawędź
za  pomocą  kamienia  ściernego.  Jeżeli  brzeg  został  zbity  nieco  dalej,  przycinamy  resztę
krawędzi  kafla  za  pomocą  noża  i  małego  młotka.  W tym  celu  siadamy  na  stołku, układamy
kafel na kolanach płytą ku górze i obrabianym brzegiem od siebie. Nóż ujmujemy  lewą ręką
i przystawiamy go ostrzem do kafla na linii o 1 mm dalej od zaznaczonego obrysu. Uderzając
dość  mocno  w  wierzchnią  część  noża,  odcinamy  kafel  kawałek  po  kawałku,  przy  czym
zaczynamy od lewego brzegu kafla.




Rys. 29. Odbijanie boku licowej płyty kafla [2,  s. 96]




background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



56

Szlifowanie kafla

Otrzymany  po  obcięciu  brzeg  kafla  należy  jeszcze  doprowadzić  do  zaznaczonej  linii

i starannie  wyrównać.  Czynność  tę  wykonujemy  za  pomocą  kamienia  ściernego.  Płytkę
karborundową  ujmujemy  w  prawą  dłoń,  zaś  obrabiany  kafel  w  lewą  i  przytrzymujemy  go
w pozycji pionowej przy lewym udzie. Strona licowa kafla powinna się znajdować pod ręką.
Płytkę pociągamy po obrabianym brzegu w kierunku od strony licowej kafla ku wewnętrznej.
Pociąganie płytką w kierunku przeciwnym powoduje odpryskiwanie polewy.

Szlifowanie  na  piaskowcu  odbywa  się w ten  sposób,  że  piaskowiec  układamy poziomo,

a kafel pociągamy  po  piaskowcu  obrabianą krawędzią,  przy  czym  strona  lica płyty  powinna
być  zwrócona  ku  nam  i  ruch  kafla  powinien  się  odbywać  także  w  tym  samym  kierunku.
Przy posuwaniu kafla po piaskowcu należy kaflowi nadać ruch falisty.






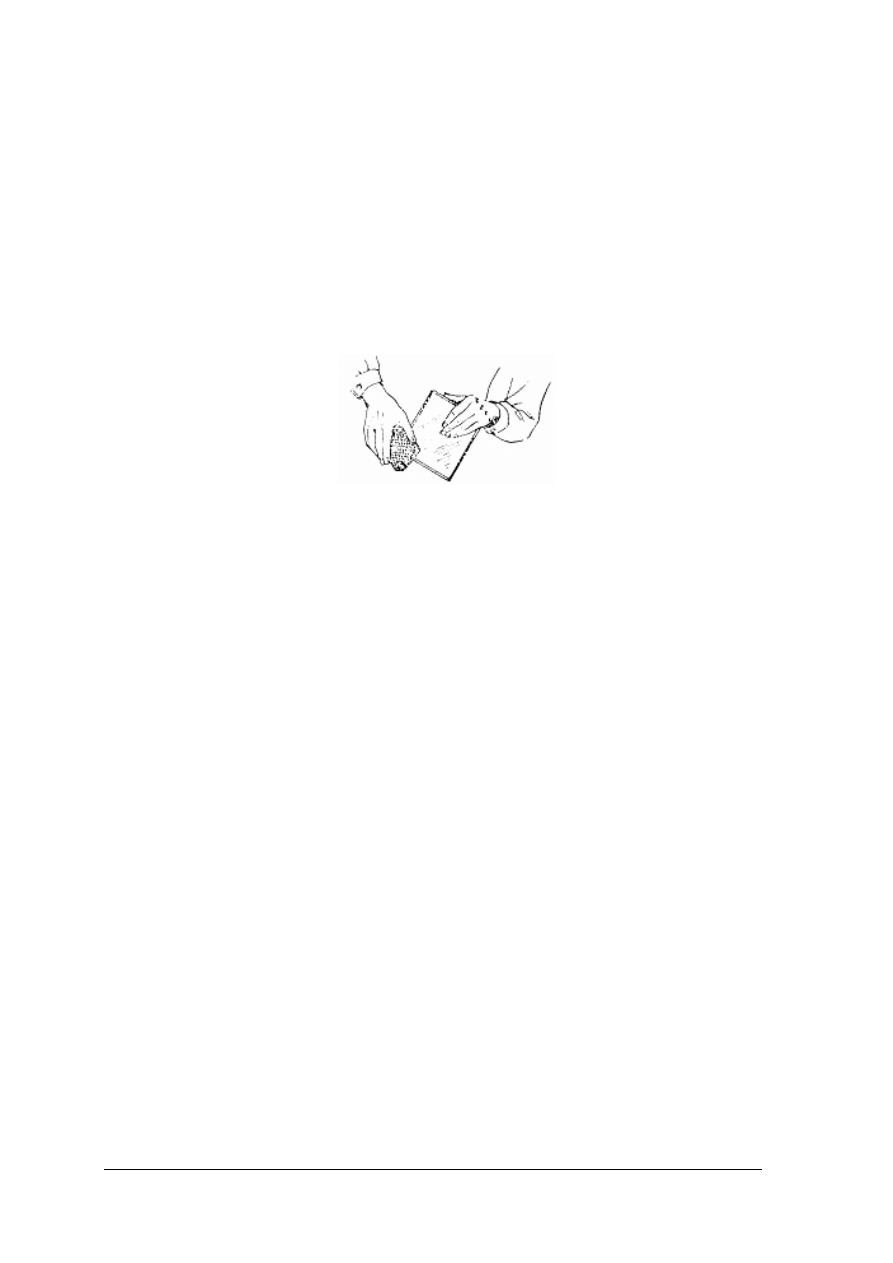

Rys. 30. Szlifowanie boków kafla po obcięciu [2,  s. 96]


Fazowanie kafli

Kafle o brzegach gładkich  fazujemy, to jest po obcięciu  i obrobieniu brzegów nadajemy

im  ukos  szerokości  około  1  mm  za  pomocą  kamienia  ściernego.  Fazowanie  zapobiega
odpryskiwaniu polewy, gdy kafle w oblicowaniu pod wpływem gorąca naciskają na siebie.


4.16.2.



Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  W jakim celu obrabiamy kafle przed oblicowaniem?
2.  Jak wygląda kafel przed obrobieniem?
3.  W jaki sposób chwytamy kafel do zbijania?
4.  Jak nazywamy zbijanie brzegów kafla?
5.  Jak postępujemy gdy brzeg został zbity za daleko?
6.  Co robimy gdy brzeg został zbity blisko zaznaczonego brzegu?
7.  W jaki sposób szlifujemy brzegi kafla?
8.  Po co fazujemy kafle gładkie?
9.  W jaki sposób fazujemy kafle gładkie?



4.16.3. Ćwiczenia


Ćwiczenie

Przygotuj  trzy  kafle  do  oblicowania  pieca  przez  doprowadzenie  wymiarów  kafli  do

odpowiedniej  wielkości  stosując  zbijanie,  przycinanie,  szlifowanie  i  fazowanie.  Na  kaflach
wcześniej zaznaczono obrysy.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  zapoznać się z wymaganiami dotyczącymi wykonywania obróbki kafli,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



57

2)  sprawdzić czy kafle zostały przygotowane do obróbki,
3)  przygotować stanowisko pracy,
4)  wybrać sprzęt niezbędny do wykonania ćwiczenia,
5)  wykonać zbijanie krawędzi kafli,
6)  jeśli jest konieczne to wykonać przycinanie kafli,
7)  wykonać szlifowanie kafli,
8)  wykonać fazowanie kafli,
9)  uporządkować stanowisko pracy,
10) zaprezentować wykonane ćwiczenie,
11) przedstawić trudności występujące w czasie wykonywania ćwiczenia,
12) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

obrysowane kafle piecowe,

–

duży i mały młotek zduński,

–

nóż,

–

kamień ścierny,

–

ubranie robocze i rękawice.



4.16.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wyjaśnić w jakim celu obrabiamy kafle przed oblicowaniem pieca?





2)  zbić brzegi kafla?





3)  przeciąć krawędzie kafla?





4)  szlifować krawędzie kafla?





5)  fazować krawędzie kafla?








background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



58

4.17. Przycinanie kafli na określony wymiar



4.17.1. Materiał nauczania



Przycinanie płyty i kołnierza kafla wykonujemy za pomocą punktaka i małego młotka.
Po  zaznaczeniu  blaszką  na  płycie  linii  przecięcia  wbijamy  wzdłuż  linii  punktak  raz

za razem. Czynność tę powtarzamy kilkakrotnie, uderzając młotkiem za każdym razem coraz
mocniej. Wbijanie kończymy na 1 cm przed brzegiem kafla. W tym miejscu kafel pęknie sam.
Szczególnie gęsto i mocno uderzamy w tych miejscach płyty, które wypadają nad kołnierzem.
W  pewnym  momencie  kafel  zaczyna  pękać,  co  poznajemy  po  zmianie  dźwięku  kafla.
Wówczas kilka ostrożnych uderzeń powoduje pęknięcie kafla.

Kafel narożny przecinamy tak jak prosty, wbijając punktak kolejno w linię raz na jednej,

a następnie  na  drugiej  płycie.  Unikamy  tylko  wbijania  punktaka  w  brzegi  kafla  i  w  narożną
część; w tych miejscach kafel pęknie sam.



Rys. 31. Przecinanie kafla wzdłuż lini prostej [2,  s. 96]



Szczególnie ostrożnie uderzamy młotkiem wtedy, kiedy zmiana dźwięku kafla wskazuje,

że  już  kafel  w  części  pękł.  Prócz  ostrożnego  wbijania  punktaka  w  tę  część  kafla,  w  której
nie nastąpiło  jeszcze pęknięcie wzdłuż linii, można  jeszcze  lekko uderzać  młotkiem w  brzeg
kołnierza od wewnętrznej strony czerepu.

Obok  punktaka  do  przecinania  kafla  można  też  stosować  nóż.  Nacinamy  wówczas

ukośnie  kafel  wzdłuż  zaznaczonej  linii.  Tworzy  się  głęboki  rowek,  wzdłuż  którego  kafel
w końcu pęka.

Jeżeli  masa  czerepu  jest  miękka,  można  przecinać  niezbyt  duże  odcinki  kafla  piłką

do metali. Należy wówczas zbić polewę kafla wzdłuż  linii przecięcia,  bo piłka  najwięcej  się
tępi o polewę.

Najlepszym  sposobem  przecinania  kafli,  nawet  osłabionych  przez  przepalanie,  jest

przerzynanie  kafla  linką  stalową.  Jeden  koniec  skręconej  z  dwóch  drutów  (0,3÷0,5  mm
średnicy)  linki  stalowej  zaczepiamy  o  gwóźdź  wbity  w  ścianę  wyżej  głowy.  Drugi  koniec
linki,  zakończony  kawałkiem  drewna  przydeptujemy  nogą  lub  chwytamy  kolanami.  Kafel
pocieramy  o  naprężoną  linkę,  pociągając szerokim  ruchem  w  górę  i  w  dół,  w  wyniku  czego
linka przecina kafel.

Przez  odpowiednie  nastawienie  kafla  regulujemy  kierunek  cięcia,  który  może  być

zupełnie  dowolny.  Brzegi  przecięcia  są  równiejsze  niż  przy  innych  sposobach
i dla ostatecznego wyrównania krawędzi wystarcza niewielka obróbka kamieniem ściernym.

Do przycinania należy mieć zapas drutu, ponieważ drut łatwo się przeciera i pęka.



4.17.2.



Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jakich narzędzi użyjesz do przecinania płyty i kołnierza kafla?
2.  Jakie czynności musisz wykonać przed ostatecznym zbiciem kafla?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



59

3.  Kiedy kończymy przebijanie kafla?
4.  W jaki sposób przetniemy kafel narożny?
5.  Jakich narzędzi oprócz punktaka można jeszcze użyć do przecinania kafla?
6.  Kiedy można użyć piłkę do metali aby przeciąć kafel?
7.  W jaki sposób wykonujemy przecięcie kafla linką stalową?



4.17.3. Ćwiczenia



Ćwiczenie 1

Mając do dyspozycji partię jednakowych kafli wykonaj przecięcia ich na pół. Za każdym

razem  zastosuj  inne  narzędzie.  Porównaj  trudności  występujące  przy  przecinaniu
poszczególnych kafli.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  zapoznać się ze stanowiskiem pracy,
2)  zapoznać się z wymaganiami dotyczącymi przecinania kafli,
3)  przygotować stanowisko pracy,
4)  przygotować kafle do obróbki,
5)  zastosować się do wskazówek nauczyciela ,
6)  wybrać narzędzia niezbędne do wykonania ćwiczenia,
7)  zaznaczyć blaszką aluminiową linię przecięcia,
8)  wykonać przecięcie za pomocą punktaka i młotka,
9)  wykonać przecięcie za pomocą noża,
10) wykonać przecięcie za pomocą piłki do metalu,
11) wykonać przecięcie za pomocą linki stalowej,
12) ułożyć oddzielnie połówki kafli przecinane różnymi narzędziami,
13) uporządkować stanowisko pracy,
14) zaprezentować wykonane ćwiczenie,
15) przedstawić trudności występujące w czasie wykonywania ćwiczenia,
16) porównać efekty wykonanej pracy,
17) sformułować wnioski, wskazując metody które sprawiły Ci najmniej i najwięcej kłopotu.



Wyposażenie stanowiska pracy:

–

kafle piecowe,

–

narzędzia  konieczne  do  przecinania  kafli:  blaszka  aluminiowa,  punktak,  mały  młotek,
nóż, piłka do metalu, drut stalowy,

–

szmatka do przetarcia kafli,

–

sprzęt do uporządkowania stanowiska,

–

ubranie robocze i rękawice.



4.17.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wymienić narzędzia, którymi możemy przecinać kafle?





2)  przeciąć kafel przy pomocy punktaka i młotka?





3)  przeciąć kafel przy pomocy noża?





4)  przeciąć kafel przy pomocy piłki do metalu?





5)  przeciąć kafel przy pomocy drutu stalowego?





background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



60

4.18.  Wykonywanie  otworów  w  kaflach  i  wycinanie  małej

powierzchni kafli



4.18.1. Materiał nauczania



Wycięcie  części  kafla  ze  środka  lub z  brzegu  tzw.  sztuczki  wykonuje się w taki  sposób

jak  przycięcie  lecz  na  punktach  załamania  linii  przecięcia  należy  najpierw  wykuć  otwór,
a następnie przecinamy kafel wzdłuż zaznaczonych linii. Kafel, aby nie pękł w niepożądanym
kierunku,  należy  najpierw  przebić  na  wylot  kafel  punktakiem.  W  tym  celu,  trzymając  kafel
na  kolanach,  nacinamy  punktakiem  niewielką  powierzchnię  kafla,  o  średnicy  około  1  cm,
miejsce  obok  miejsca.  Zaczynając  od  miejsca  przebicia  wykruszamy  resztę  materiału
aż  powstanie  dostatecznie  duży  otwór  stykający  się  z  obydwiema  liniami  przecięcia.  Otwór
ten zabezpiecza kafel przed pęknięciem wzdłuż linii przecięcia poza wycinkiem.






Rys. 32.  Kafel przygotowany do wycięcia sztuczki [2,  s. 97]



Linię  przecięcia  należy  nacinać  punktakiem  tak,  jak  przy  zwykłym  przecinaniu  kafla,

nacinając kolejno raz jedną, a raz drugą linię. W chwili kiedy zmiana dźwięku przy uderzeniu
punktaka  młotkiem  sygnalizuje  początek  pękania  kafla,  przerywamy  nacinanie  i  lekkimi
uderzeniami młotka w kierunku wnętrza kafla uzyskujemy oderwania się wycinka.

Otwór  prostokątny,  kwadratowy  lub  okrągły  w  środku  kafla  wycinamy  podobnie  jak

wycinek  z  brzegu  przez  zwykłe  nacinanie  punktakiem  po  oznaczonej  uprzednio  linii
wycięcia.
Przy  otworach  prostokątnych  lub  kwadratowych  można  przebić  cztery  otwory  w  płycie
w miejscach załamania linii.
Przy  otworach  okrągłych  przebicie  jest  konieczne,  ale  przyspiesza  wycięcie  koła  przez
wykruszanie kawałków płyty kafla.



4.18.2.  Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Co oznacza pojęcie „sztuczka”?
2.  W jaki sposób wycinać „sztuczki”?
3.  Jak zapobiec niepożądanemu pęknięciu kafla w trakcie wykonywania „sztuczki”?
4.  Jakim narzędziem wycinamy „sztuczki”?
5.  Kiedy należy zakończyć przecinanie kafla?
6.  W jaki sposób wycinamy otwory w środku kafla?





background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



61

4.18.3. Ćwiczenia



Ćwiczenie 1

W trzech kaflach wytnij kolejno:

–

„sztuczkę” wielkości 5 cm x 5 cm,

–

otwór prostokątny w środku kafla wielkości 7 cm x 3 cm,

–

otwór okrągły w środku kafla o średnicy 4 cm.



Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zorganizować stanowisko pracy do wykonania ćwiczenia,
2)  natrasować otwory na kolejnych kaflach,
3)  wyciąć sztuczkę według natrasowanych linii,
4)  wyciąć otwór prostokątny według natrasowanych linii,
5)  wyciąć otwór okrągły według natrasowanych linii,
6)  uporządkować stanowisko pracy,
7)  zaprezentować  wykonane  ćwiczenie  porównując  stopień  trudności  przy  wycinaniu

poszczególnych otworów,

8)  sformułować wnioski.


Wyposażenie stanowiska pracy:

–

kafle,

–

przecinak,

–

młotek,

–

ołówek do trasowania, przymiar, cyrkiel,

–

sprzęt do uprzątnięcia stanowiska pracy,

–

ubranie robocze.




4.18.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wykonać „sztuczkę”?





2)  wyciąć w środku kafla otwór prostokątny?





3)  wyciąć w środku kafla otwór okrągły?









background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



62

4.19. Osprzęt do pieców i trzonów kuchennych


4.19.1. Materiał nauczania


Na osprzęt składają się ruszty, drzwiczki, piekarniki, rury metalowe do podłączenia pieca

z kominem oraz inne drobne elementy.

Ruszty
Ruszty dla pieców mogą być:

–

tabliczkowe, stanowiące ruszt jednolity,

–

sztabkowe w pojedynczych sztukach.

Powierzchnia rusztów powinna wynosić w piecu na węgiel 1/200, na drewno zaś 1/150 całej
powierzchni  pieca.  Światło  rusztu  w  stosunku  do  jego  powierzchni  jest  również  zależne  od
rodzaju  paliwa:  dla  węgla  kamiennego  i  koksu  wolna  przestrzeń  między  beleczkami  rusztu
ma równać się 1/3, dla drzewa 1/5 powierzchni całego rusztu.

                     a)

                       b)





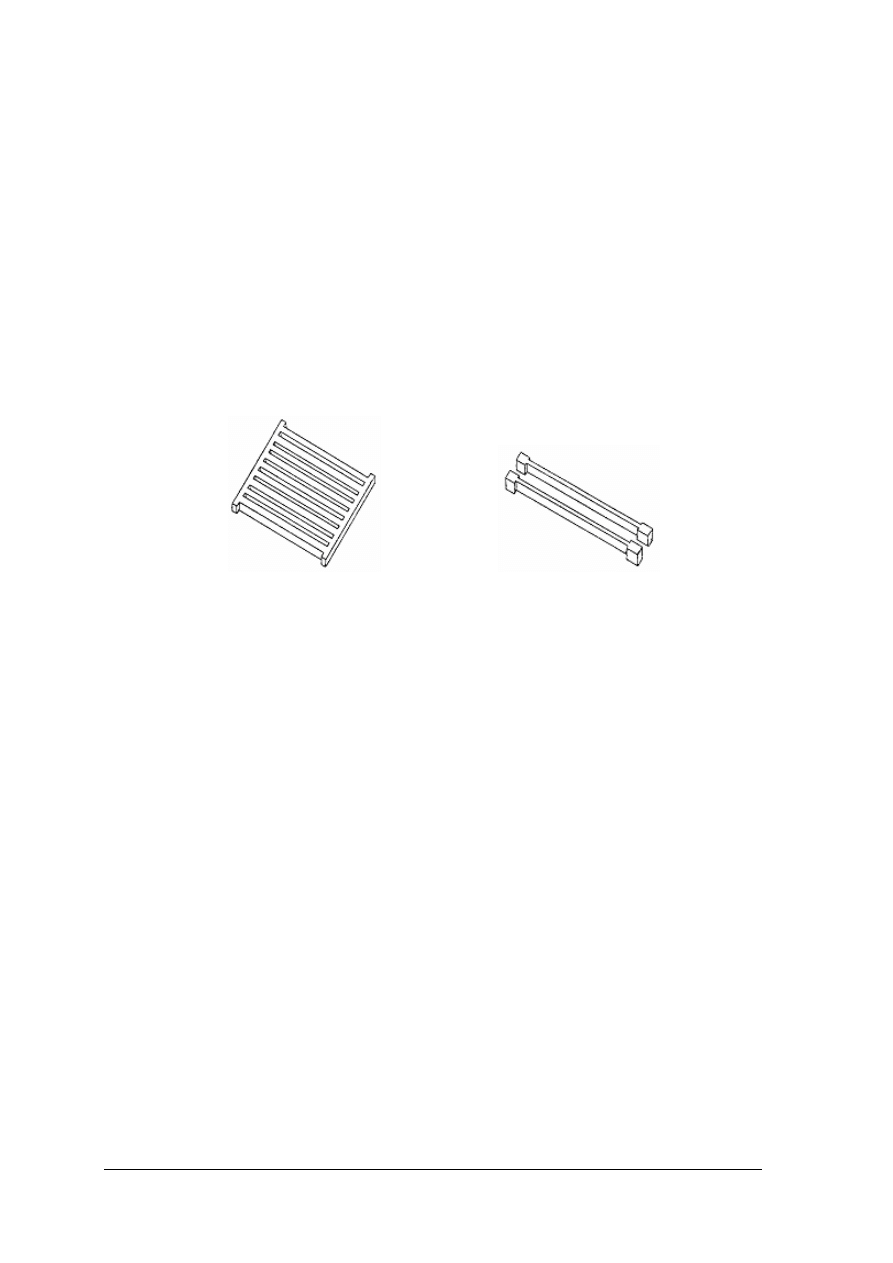

Rys. 33. Ruszt:  a) tabliczkowy,   b) sztabkowy    [10,  s.74]




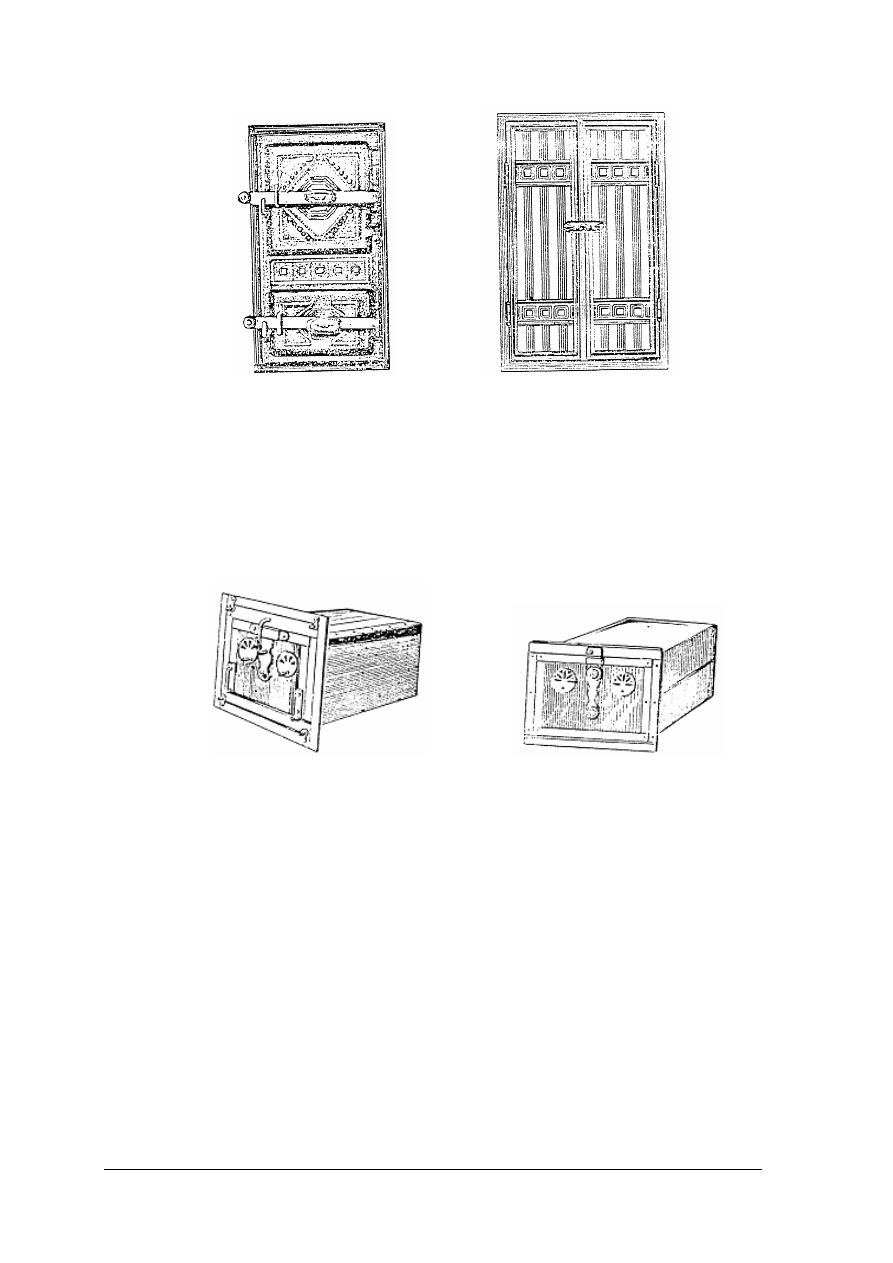

Drzwiczki

W piecach stosujemy drzwiczki:
–

rewizyjne,

–

hermetyczne,

–

dekoracyjne.
Drzwiczki paleniskowe i  popielnikowe dla pieców kaflowych hermetycznych muszą być

stosowane w jednej ramie, ściśle zamykane na belki i śruby, o wymiarach 12x18” i 10x16”.
Krawędź  drzwiczek  w  4  rogach  powinna  posiadać  otwory  do  śrub  kotwowych,  którymi
mocuje  się  drzwiczki  w  piecu.  Jeden  koniec  śruby  jest  zagięty  dla  wmurowania  w  ścianki
paleniskowe,  drugi  wychodzący  na  zewnątrz  jest  nagwintowany  i  posiada  nakrętki,
za pomocą których można należycie przyciągnąć drzwiczki do pieca. W razie zdeformowania
lub uszkodzenia drzwiczek  łatwo można odkręcić nakrętki i bez uszkodzenia pieca zamienić
drzwiczki  na  nowe.  Nie  należy  używać  drzwiczek  paleniskowych  posiadających  na  swoich
bokach  otwory  zamiast  haków  lub  tak  zwane  „wąsy”  z  płaskowników,  które  bardzo  prędko
przepalają się  i powodują wypadanie drzwiczek z pieca. Wewnętrzne drzwiczki paleniskowe
(ochronne)  są  lepsze  do  wylepienia  na  zaprawie  szamotowej  drobnym  tłuczniem  ceglanym.
Hermetyczność  drzwiczek  wypróbowuje  się  w  ten  sposób,  że  do  mocno  zakręconych
i przewróconych  zakrętkami  ku  dołowi  nalewa  się wody  lub  lepiej  nafty, która nie  powinna
wyciekać  przez  miejsca  zamknięcia  na  zewnątrz.  Ścisłość  zamknięcia  drzwiczek  można
wypróbować  również  cienkim  papierem  wkładając  go  na  około  miejsca  zamknięcia
drzwiczek.  Po  mocnym  zakręceniu  drzwiczek  papier  nie  powinien  dać  się  wyciągnąć.
Dla pieców mniejszych nadają się nieco mniejsze drzwiczki o wyżej podanych wymiarach.


background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



63

a)

              b)



Rys. 34. Drzwiczki:   a) piecowe hermetyczne,   b) piecowe dekoracyjne   [14,  s.17]



Piekarnik
Piekarnik  jest  to  pudło  z  blachy  stalowej  grubości  1,0  do  1,5  mm,  z  jedną  lub  dwiema

wysuwanymi  półkami,  zaopatrzone  w  drzwiczki.  Gazy  obiegające  piekarnik  muszą
nagrzewać  go  mniej  więcej  jednakowo  ze  wszystkich  stron.  Miejsce,  w  którym  piekarnik
może  się  stykać  z  płomieniem,  należy  odpowiednio  izolować  płytkami  ceramicznymi.
W przypadku  stosowania  w  trzonie  wnęki,  piekarnik  umieszcza  się  w  nadbudówce  powyżej
nawierzchni trzonu.


                    a)

               b)



Rys. 35. Piekarnik:   a) wysuwany,   b) stały    [14,  s. 18]



Kociołek na wodę
Kociołek  nie  potrzebuje  być  zbyt  silnie  ogrzewany.  Wpuszcza  się  go  po  zewnętrznej

stronie paleniska. Wykonuje się kociołki żeliwne wewnątrz emaliowane lub z blachy stalowej
(wewnątrz  cynkowane  lub  pobielane  cyną),  grubości  1,5  do  2  mm.  W  większych  trzonach
kociołki mogą być rozmieszczone inaczej.


4.19.2.



Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Jakie elementy zaliczamy do osprzętu piecowego?
2.  Jakie elementy zaliczamy do osprzętu trzonów kuchennych?
3.  Jakie znasz rodzaje rusztów piecowych?
4.  Jak wykonane są drzwiczki piecowe hermetyczne?
5.  W jaki sposób mocujemy drzwiczki paleniskowe w piecu?
6.  Z jakiego materiału wykonany jest piekarnik?
7.  Z jakiego materiału wykonany jest kociołek na wodę?


background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



64

4.19.3. Ćwiczenia


Ćwiczenie 1

Wskaż  elementy  osprzętu  piecowego  i  kuchennego  na  planach  pieców  i  wskaż,  które

elementy występują we wszystkich piecach, a które tylko czasami albo wcale.
Na  stanowisku  masz  przygotowane  przez  nauczyciela  plany  w  formacie  min.  A-3
przykładowych dwóch pieców pokojowych i dwóch trzonów kuchennych.
Za  pomocą  małych  kolorowych  karteczek  samoprzylepnych  wskaż  osprzęt  piecowy
zakładając,  że  poszczególne  kolory  karteczek  wskazują  opisany  osprzęt    (białe-drzwiczki,
czerwone-ruszt, pomarańczowe-piekarnik, żółte-kociołek na wodę).


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1)  zapoznać się z wystawionymi przez nauczyciela planami,
2)  rozpoznać elementy osprzętu piecowego,
3)  rozpoznać elementy osprzętu trzonów kuchennych,
4)  przykleić kolorowe karteczki zgodnie z wcześniejszymi założeniami,
5)  sprawdzić, które karteczki są przy każdym piecu,
6)  sprawdzić, których karteczek wykorzystałeś najmniej albo wcale,
7)  zaprezentować wykonane ćwiczenie,
8)  sformułować wnioski.


Wyposażenie stanowiska pracy:

–

plany 2 pieców pokojowych w formacie min. A-3,

–

plany 2 trzonów kuchennych w formacie min. A-3,

–

kolorowe karteczki (białe, czerwone, pomarańczowe, żółte).



4.19.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wymienić kilka elementów osprzętu piecowego i kuchennego?





2)  wymienić rodzaje rusztów?





3)  opisać budowę drzwiczek paleniskowych?





4)  wymienić niezbędny osprzęt piecowy i kuchenny?





5)  rozpoznać elementy osprzętu piecowego i kuchennego na planach pieców?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



65

4.20. Wykonywanie spinaczy do kafli


4.20.1. Materiał nauczania


Układając  ścianki  z  kafli  podczas  ich  ostatecznego  wbudowywania  musimy  unikać

szkodliwych  odkształceń  lub  pęknięć.  W  tym  celu  w  spoinach  lub  samych  kaflach
wykonujemy wiązadła łączące je między sobą.

Do  spinania  kafli  przystępuje  się  po  osadzeniu  trzech  rzędów  kafli  w  ścianach  pieca.

Spinanie  ma  utrudnić  rozsuwanie  się  kafli  pod  wpływem  gorąca  oraz  zapewnić  ich  powrót
w poprzednie położenie po ostygnięciu pieca. Dlatego spinanie powinno być sprężyste.

Są dwie metody spinania sprężystego:

–

za pomocą sprężystych spinaczy wygiętych w kształcie klamer podobnych do litery M,

–

za pomocą prętów pionowych i pasemek cienkiego drutu wyżarzonego.
Spinacze  stosowane  w  metodzie  pierwszej  wykonane  są  z  drutu  stalowego  grubości

od  2,8  do  3  mm,  pokrytego  miedzią  lub  cynkiem  w  celu  zabezpieczenia  go  przed  korozją.
Stosowane  nieraz  wygięcie  spinaczy  jak  na  rysunku  jest  nieodpowiednie,  gdyż  może
spowodować rozrywanie kafli podczas rozszerzania się pieca pod wpływem gorąca.


a)

        b)





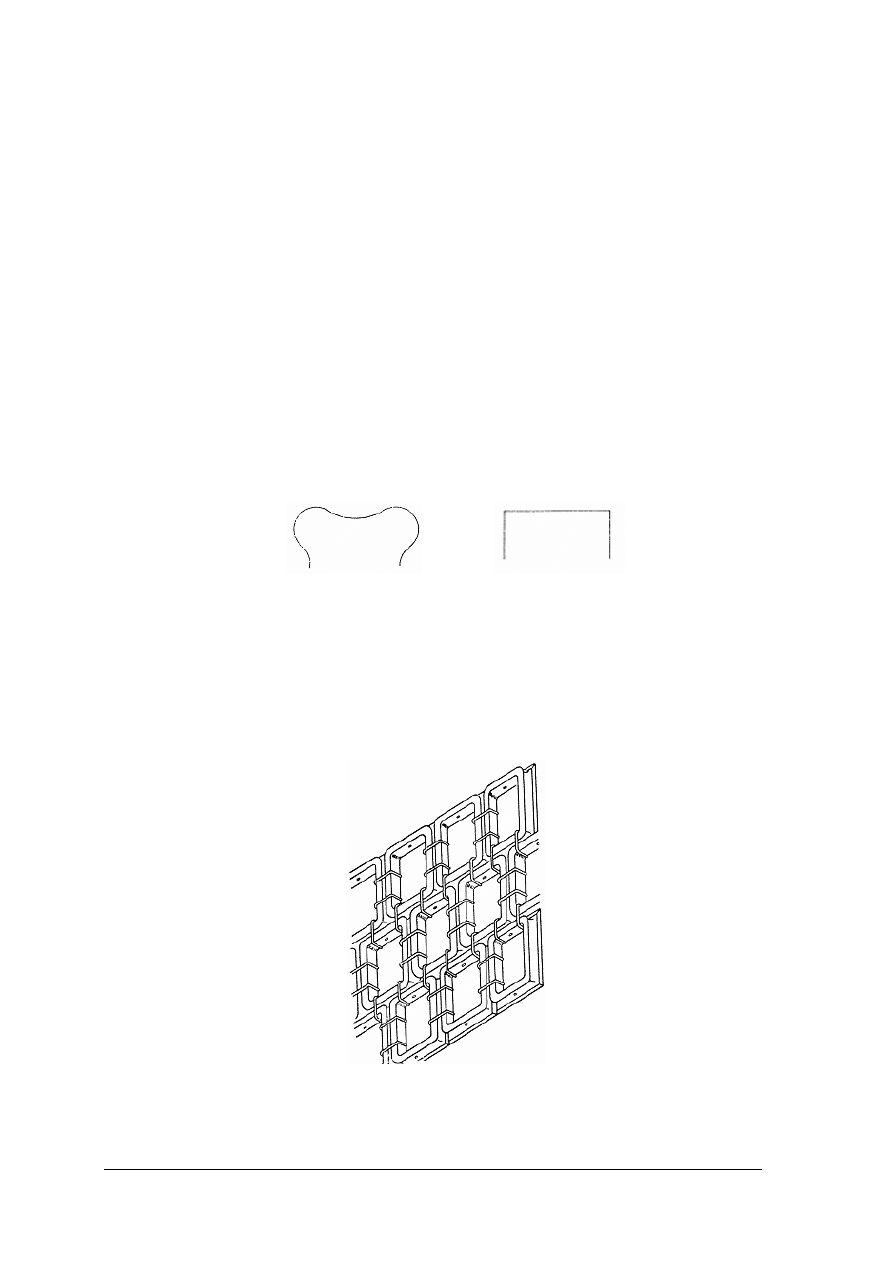

Rys. 34. Klamry:  a) prawidłowe wygięcie klamry z drutu,   b) złe zgięcie klamry [2,  s. 104]



Również  niewskazane  są  spinacze  wykonane  z  bednarki.  Spinacze  należy  zakładać

na kołnierze dwóch sąsiednich kafli w ten sposób, aby je obejmowały swymi końcami.

Spinanie  należy  wykonywać  w  kierunku  pionowym  i  poziomym,  dając  na  każdym

kołnierzu kafla co najmniej dwa spinacze.
Spinacze  należy  dobrze  dopasować  tak,  aby  nie  były  zbyt  luźne,  ani  nie  ściągały  kołnierzy
zbyt mocno.





Rys. 35.  Wiązanie kafli spinaczami  [10, s. 47]


Cały rząd kafli nad drzwiczkami paleniskowymi wiąże się dodatkowo jednym drutem.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



66

Druga  metoda  spinania  kafli,  obecnie  raczej  zaniechana,  polega  na  wywierceniu

w każdym kaflu w środku dolnej i górnej ścianki skrzynki otworów, przez które przetyka się
kawałek stalowego drutu średnicy 6 mm zagiętego w górnym końcu.
Za  tymi  drutami,  mniej  więcej  po  środku  kołnierzy  (rump)  kaflowych,  przewleka  się
w kierunku  poziomym  pasma  z  miękkich  drutów  stalowych  średnicy  0,5  mm  (po  12  sztuk
w paśmie) i naciąga się je ściągaczem.
Kiedy podczas nagrzania się pieca ścianki jego rozszerzają się, pasma wiążące naciągają się,
a tym samym – dzięki drutom pionowym – uniemożliwiają nadmierne rozchodzenie się kafli
w spoinach.

Niezależnie od tego wiązane kafle spina się między sobą stalowymi klamerkami.







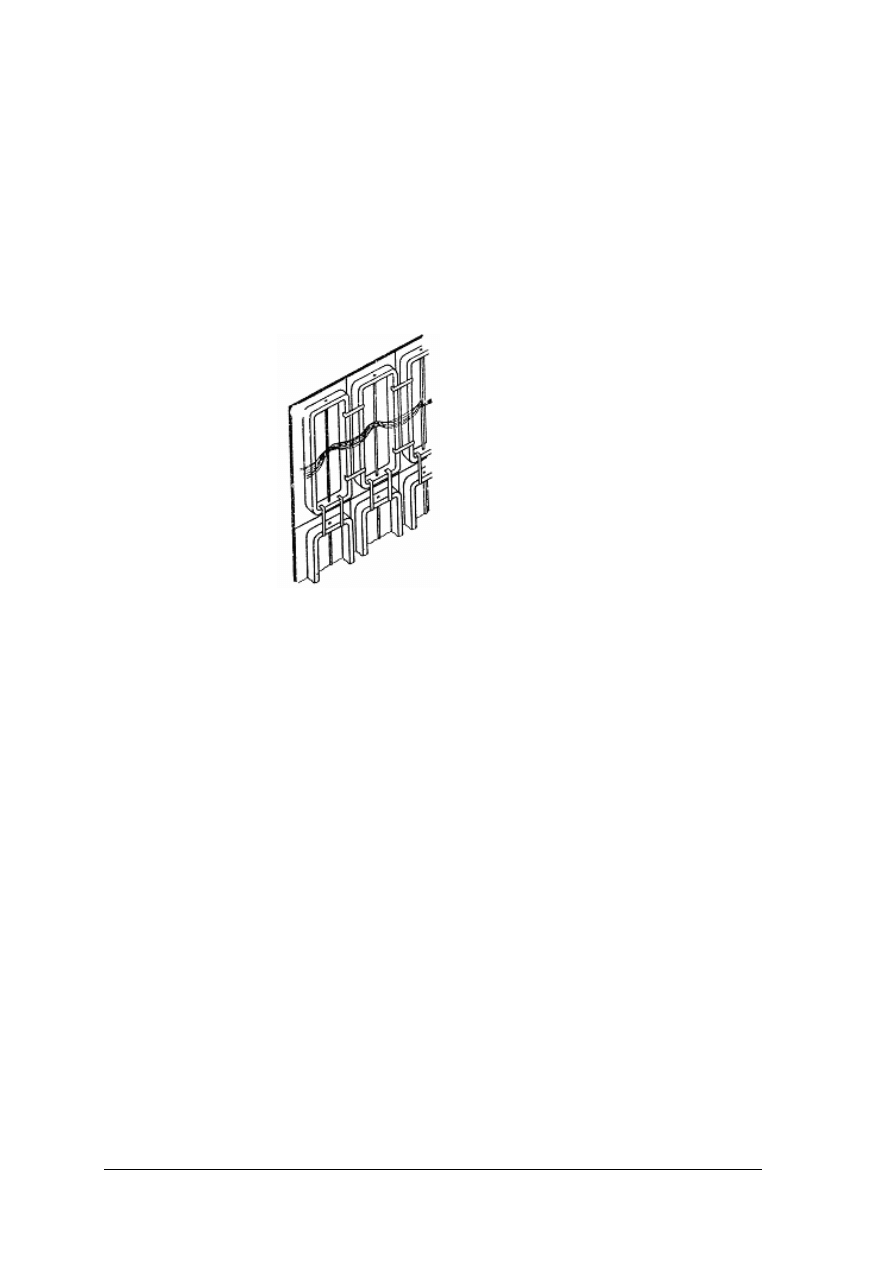

Rys. 36. Spinanie kafli pasemkami cienkiego drutu   [10,  s.47]



4.20.2.



Pytania sprawdzające





Odpowiadając na pytania sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Dlaczego musimy wiązać kafle?
2.  Z czego wykonujemy wiązania kafli?
3.  Gdzie umieszczamy wiązadła łączące kafle?
4.  Jakie czynności są konieczne aby wykonać wiązanie kafli?
5.  W którym miejscu kafla wykonujemy otwory na wiązania?
6.  W którym miejscu przewlekamy pasma z miękkiego drutu?
7.  Ile drutów stosujemy w paśmie?
8.  Jak pracują wiązania w czasie nagrzewania się pieca?
9.  Kiedy kafle spina się klamerkami?
10.  Z jakiego materiału wykonane są spinacze (klamerki) ?



4.20.3. Ćwiczenia


Ćwiczenie 1

Wykonaj wiązanie  bocznej ściany pieca kaflowego. Wykonaj spinacze, przygotuj pasma

drutu, nawierć kafle, wykonaj ściankę z kafli.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się ze stanowiskiem przygotowanym do wykonywania ćwiczenia,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



67

2)  zastosować się do poleceń zawartych w wymaganiach technicznych,
3)  oszacować potrzebną ilość kafli i drutu do wykonania zadania,
4)  zorganizować stanowisko pracy do wykonania ćwiczenia,
5)  sprawdzić stan techniczny narzędzi koniecznych do wykonania zadania,
6)  zastosować się do poleceń nauczyciela,
7)  przyciąć odpowiednie kawałki drutu,
8)  wygiąć spinacze,
9)  wykonać pasma drutu,
10) ustawić kafle,
11) wykonać wiązadła kafli,
12) sprawdzić wiązadła kafli,
13) uporządkować stanowisko po wykonaniu ćwiczenia,
14) oczyścić i zakonserwować narzędzia i sprzęt,
15) wykonać prezentację wykonanego ćwiczenia,
16)  zaprezentować  ćwiczenie  zwracając  uwagę  na  trudności,  które  wystąpiły  w  trakcie

wykonywania ćwiczenia,

17) sformułować wnioski.


Wyposażenie stanowiska pracy:

–

kafle, drut,

–

komplet narzędzi zduńskich,

–

wytyczone miejsce ścianki,

–

sprzęt pomiarowy,

–

ubranie robocze,  rękawice.



4.20.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1)  wyjaśnić konieczność wiązania kafli?





2)  wykonać wiązania z klamerek i pasm drutu?





3)  wykonać klamerki z drutu?





4)  wskazać  miejsca  w  kaflu,  gdzie  należy  wywiercić  otworki  do  wykonania

wiązania kafli?







5)  opisać jak pracują kafle i wiązania w czasie nagrzewania się pieca?





6)  wskazać drut odpowiedni do wykonywania spinaczy?





7)  wskazać drut odpowiedni do wykonywania pasm ściągających?





8)  wykonać spinanie kafli?












background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



68

5.  SPRAWDZIAN OSIĄGNIĘĆ


INSTRUKCJA DLA UCZNIA

1.  Przeczytaj uważnie instrukcję.
2.  Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3.  Zapoznaj się z zestawem zadań testowych.
4.  Udzielaj odpowiedzi na załączonej karcie odpowiedzi.
5.  Test  składa  się  z  22  zadań  dotyczących  przygotowania  materiałów  stosowanych

w konstrukcjach ognioodpornych

6.  Wybraną  odpowiedź  zakreśl  kółkiem.  Jeśli  uważasz,  że  pomyliłeś  się  i  wybrałeś

nieprawidłową  odpowiedź,  to  przekreśl  ją  znakiem  X  i  otocz  kółkiem  prawidłową
odpowiedź.

7.  Zadania 1 – 10 zawierają cztery odpowiedzi, z których tylko jedna jest poprawna.
8.  W zadaniach 11 – 15 zdecyduj czy zdanie jest poprawne i zakreśl TAK  lub  NIE.
9.  Zadaniach 16 – 22 uzupełnij zdania.
10. Ogółem możesz uzyskać 22 punktów. Każde zadanie to jeden punkt.
11. Po rozwiązaniu testu, sprawdź swoje wyniki z nauczycielem.
12. Na rozwiązanie zadań masz 45 minut.

Powodzenia






ZESTAW ZADAŃ TESTOWYCH







1.  Zagrożenia występujące przy stawianiu pieców są podobne do zagrożeń przy robotach:

a)  zbrojarskich,
b)  ciesielskich,
c)  murarskich,
d)  stolarskich.


2.  Cegłę zwykłą używaną do konstrukcji zduńskich nazywamy:

a)  klinkierówką,
b)  szamotówką,
c)  kominówką,
d)  piecówką.


3.  „Beleczką” nazywamy cegłę ułamkową równą:

a)  ¼  cegły,
b)  ½  cegły przeciętej w poprzek,
c)  ½  cegły przeciętej wzdłuż,
d)  ¾  cegły.


4.  Wielkość ziaren tłucznia stosowanego do robót zduńskich wynosi:

a)  od 0 do 2 mm,
b)  od 2,0 do 31,5 mm,
c)  od 31,5 do 63,0 mm,
d)  powyżej 63,0 mm.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



69

5.  Płytę szamotową przycinamy za pomocą:

a)  dużego młotka zduńskiego,
b)  małego młotka zduńskiego,
c)  punktaka i młotka,
d)  piłki do metali.


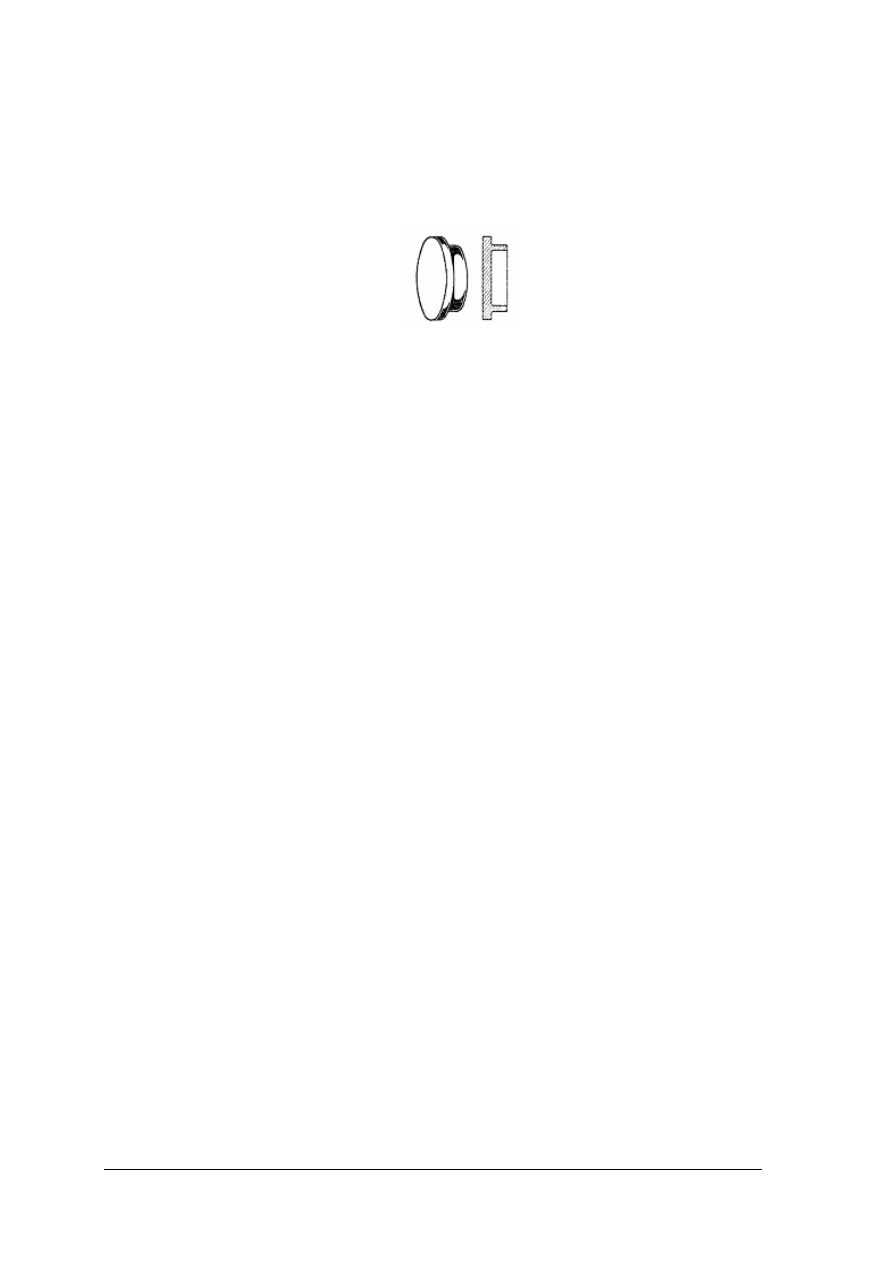

6.  Rysunek przedstawia:

a)  kafel typu kapslowego,
b)  podstawę skrzynkową,
c)  kafel środkowy,
d)  rozetę.


7.  Kafle piecowe układamy w stosy do wysokości:

a)  0,5 m,
b)  1,2 m,
c)  1,5 m,
d)  2 m.


8.  Układanie kafli w piecu zaczynamy od ustawienia kafli na sucho rozpoczynając od:

a)  kolejnych dwóch kafli,
b)  osprzętu piecowego,
c)  kafli środkowych,
d)  kafli narożnych,


9.  Kafel piecowy po obcięciu szlifujemy za pomocą:

a)  kamienia ściernego,
b)  papieru ściernego,
c)  szlifierki,
d)  pilnika.


10.  Spinając kafle w pionie i poziomie na każdym kaflu zakładamy co najmniej:

a)  jeden spinacz,
b)  dwa spinacze,
c)  cztery spinacze,
d)  osiem spinaczy.


Zaznacz TAK lub NIE odpowiadając na pytania



11.  Klasa cegły to jej wytrzymałość na ściskanie.

TAK             NIE


12.  Kolorowanie kafli to pokrywanie ich kolorowym szkliwem.

TAK             NIE


13.  Badając szkliwo kafla „na cek” można użyć atramentu.

TAK             NIE


background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



70

14.  Brzeg kafla piecowego stanowi zapas przeznaczony do obcięcia. *

TAK             NIE


15.  Należy  stosować  drzwiczki  paleniskowe  posiadające  na  bokach  tzw.  „wąsy”

z płaskowników. *

TAK             NIE



Uzupełnij zdania

16.  Cegłę piecową moczymy w wodzie przez ……………………. .



17.  Spoiny w murze pieca powinny mieć grubość najwyżej do ……………….. .

18.  Fazując kafle piecowe zapobiegamy ……………….. polewy. *

19.  Kafel piecowy o miękkim czerepie najlepiej przyciąć za pomocą ………………… *

20.  Podstawy skrzynkowe należy układać w stosy po ……… sztuk. *

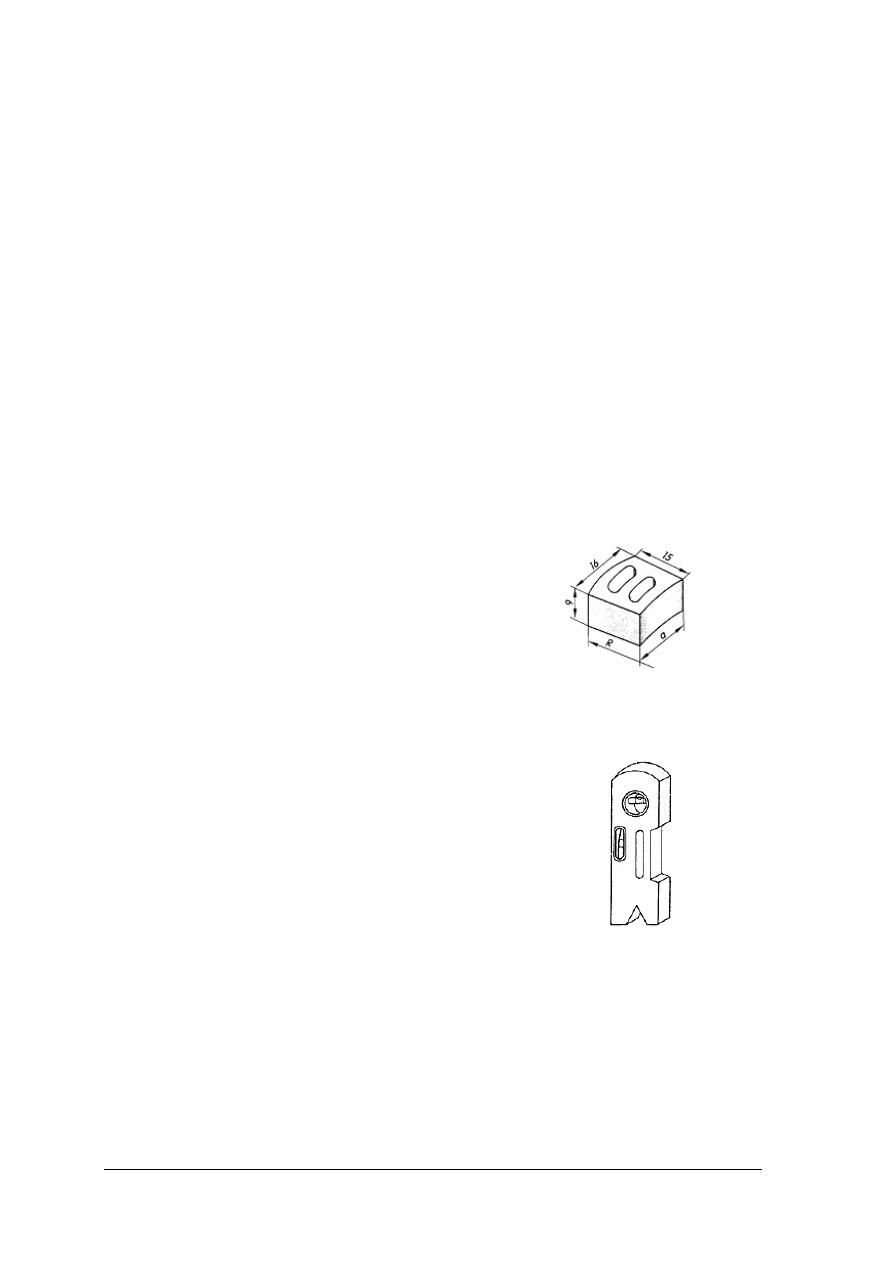

21.  Rysunek przedstawia ………………………….







22.  Rysunek przedstawia …………………………………..



















background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



71

KARTA ODPOWIEDZI



Imię i nazwisko..........................................................................................



Przygotowanie materiałów stosowanych w konstrukcjach ognioodpornych


Zakreśl poprawną odpowiedź, wpisz brakujące części zdania.





Nr

zadania

Odpowiedzi

Punkty

1.

a)

         b)                   c)

       d)



2.

a)

         b)

        c)

       d)



3.

a)

         b)

        c)

       d)



4.

a)

         b)

        c)

       d)



5.

a)

         b)

        c)

       d)



6.

a)

         b)

        c)

       d)



7.

a)

         b)

        c)

       d)



8.

a)

         b)

        c)

       d)



9.

a)

         b)

        c)

       d)



10.

a)

         b)

        c)

       d)



11.

TAK

NIE



12.

TAK

NIE



13.

TAK

NIE



14.

TAK

NIE



15.

TAK

NIE



16.





17.





18.





19





20.





21.





22.





                           Razem











background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



72

6.  LITERATURA


1.  Birszenk  A.:  Piece  mieszkaniowe  i  trzony  kuchenne.  Budowa  i  użytkowanie.  PWT,

Warszawa 1953

2.  Birszenk A.: Roboty zduńskie. ARKADY,  Warszawa 1973
3.  Francuz  W. M., Sokołowski R.: Bezpieczeństwo i higiena pracy na  budowie.  KWP Bud-

Ergon, Warszawa 1998

4.  Janicki L.: Maszyny i urządzenia budowlane. WSiP, Warszawa 1980
5.  Jarząbek  t.,  Konkowski  A.:  Materiały  budowlane  mineralne  i  chemiczne.  Państwowe

Wydawnictwo Ekonomiczne, Warszawa 1972

6.  Kierski  B.:  Materiałoznawstwo  dla  szkół  rzemiosł  budowlanych.  Państwowe

Wydawnictwa Szkolnictwa Zawodowego, Warszawa 1965

7.  Lenkiewicz  W.,  Lichnowski  Z.  B.:  O  materiałach  budowlanych.  Technologia.  WSiP,

Warszawa 2002

8.  Martinek  W.,  Szymański  E.:  Murarstwo  i  tynkarstwo.  Technologia.  WSiP,  Warszawa

1999

9.  Nowy Poradnik majstra budowlanego. Warszawa ARKADY, 2003, 2005
10. Paradistal  J.:  Roboty  zduńskie.  Część  1.  Państwowe  Wydawnictwa  Szkolnictwa

Zawodowego, Warszawa 1960

11. Paradistal  J.:  Technologia  zduńska.  Biblioteka  Związku  Zakładów  Doskonalenia

Rzemiosła, Warszawa 1961

12. Poradnik majstra budowlanego. ARKADY, Warszawa 1985
13. Poradnik mistrza budownictwa wiejskiego. ARKADY, Warszawa 1976
14. Snopiński T.: Roboty zduńskie w budownictwie. Budownictwo i Architektura, Warszawa

1954

15. Szymański  E.,  Kołakowski  J.:  Materiały  budowlane  z  technologią  betonu.  Skrypt

Politechnika Białostocka, Białystok 1992

16. Urban  L.:  Technologia  robót  murarskich  i  tynkarskich.  Państwowe  Wydawnictwa

Szkolnictwa Zawodowego, Warszawa 1969

17. Żenczykowski W.: Budownictwo ogólne. Tom IV. ARKADY, 1970.

Polskie Normy
1.  PN-B-12044:1999 „Wyroby budowlane ceramiczne. Kafle”
2.  PN-B-12050:1996 „Wyroby budowlane ceramiczne. Cegły budowlane”
3.  BN-85/4817-12 Osprzęt piecowy i kuchenny. Rury zapiecowe.
