407 B3CG2NK1 Demontaż montaż Przeguby elastyczne wspornika

background image

DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE WSPORNIKA ZWROTNICY

DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE WSPORNIKA ZWROTNICY

DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE WSPORNIKA ZWROTNICY

DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE WSPORNIKA ZWROTNICY

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

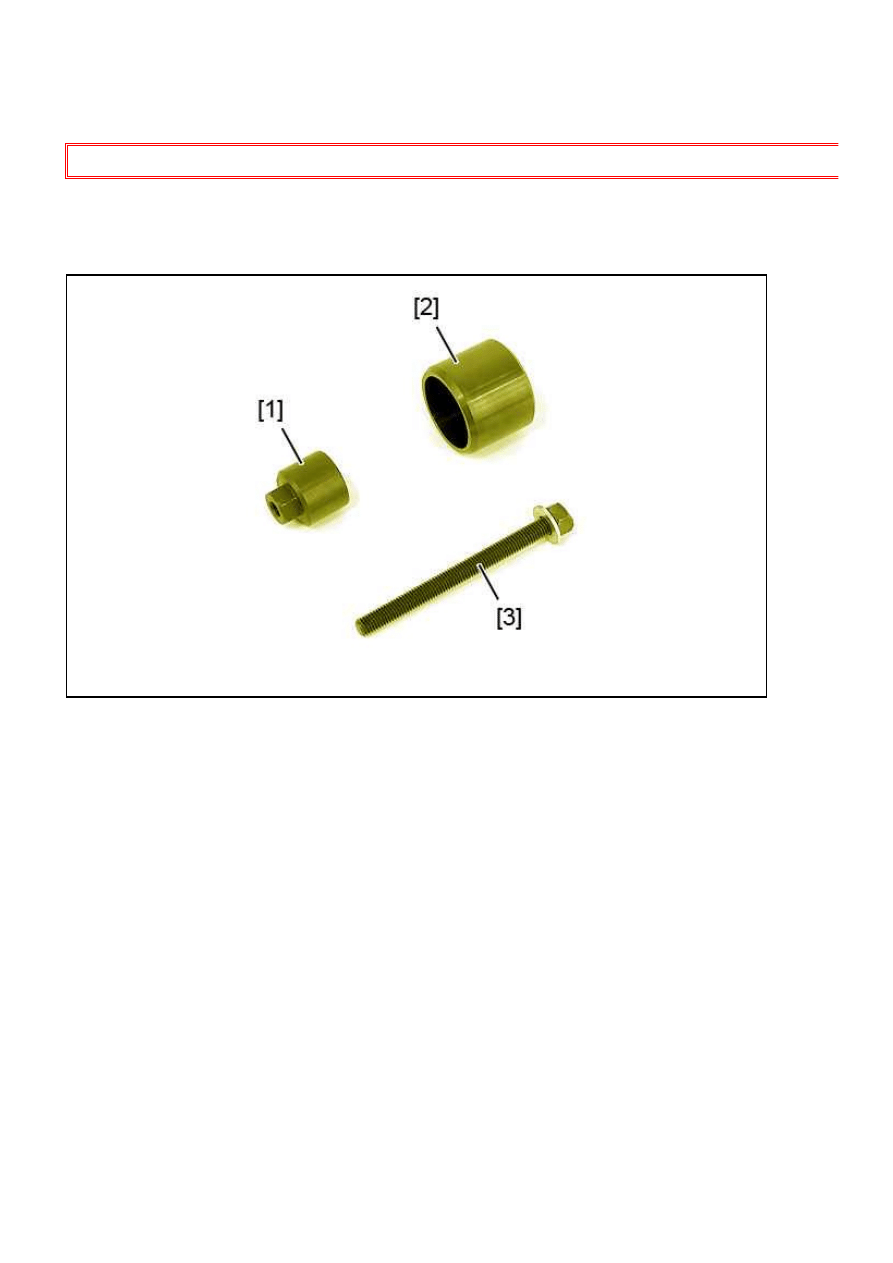

Rysunek : E5AP2NLD

[1] Trzpień do demontażu górnego przegubu elastycznego wspornika zwrotnicy (-).0548-E.

[2] tulejka do demontażu (-).0548-A3.

[3] Śruba prowadząca (-).0548.A1 + Podkładka M10 (-).0548-A2.

407 - B3CG2NK1 - Demontaż-montaż : Przeguby elastyczne wspornika...

http://127.0.0.1:6090/affiche.do?ref=B3CG2NK1&refaff=B3CG2NK1...

1 z 5

2015-03-28 02:56

background image

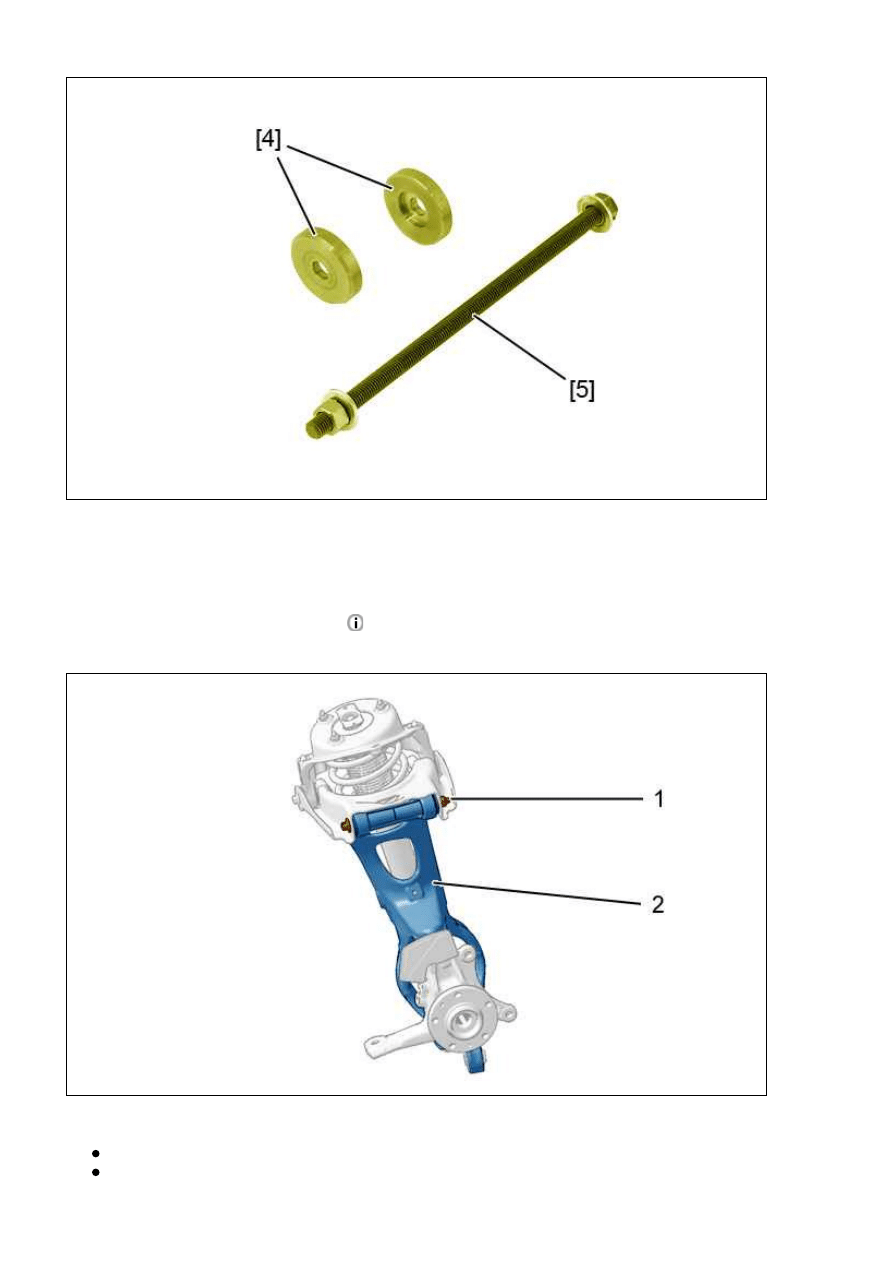

Rysunek : E5AP2NZD

[4] Pierścień montażowy (-).0548-F3.

[5] Śruba prowadząca (-).0548-F1 + Podkładka M12 (-).0548- F2 + nakrętka HM12 (-).0548-F4.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Wymontować element nośny przedni

Wymontować element nośny przedni

Wymontować element nośny przedni

Wymontować element nośny przedni

.

Rysunek : B3BP1DND

Zdemontować :

Śruba (1)

Wspornik zwrotnicy (2)

407 - B3CG2NK1 - Demontaż-montaż : Przeguby elastyczne wspornika...

http://127.0.0.1:6090/affiche.do?ref=B3CG2NK1&refaff=B3CG2NK1...

2 z 5

2015-03-28 02:56

background image

Unieruchomić wspornik zwrotnicy (2) w imadle wyposażonym w miękkie nakładki szczęk.

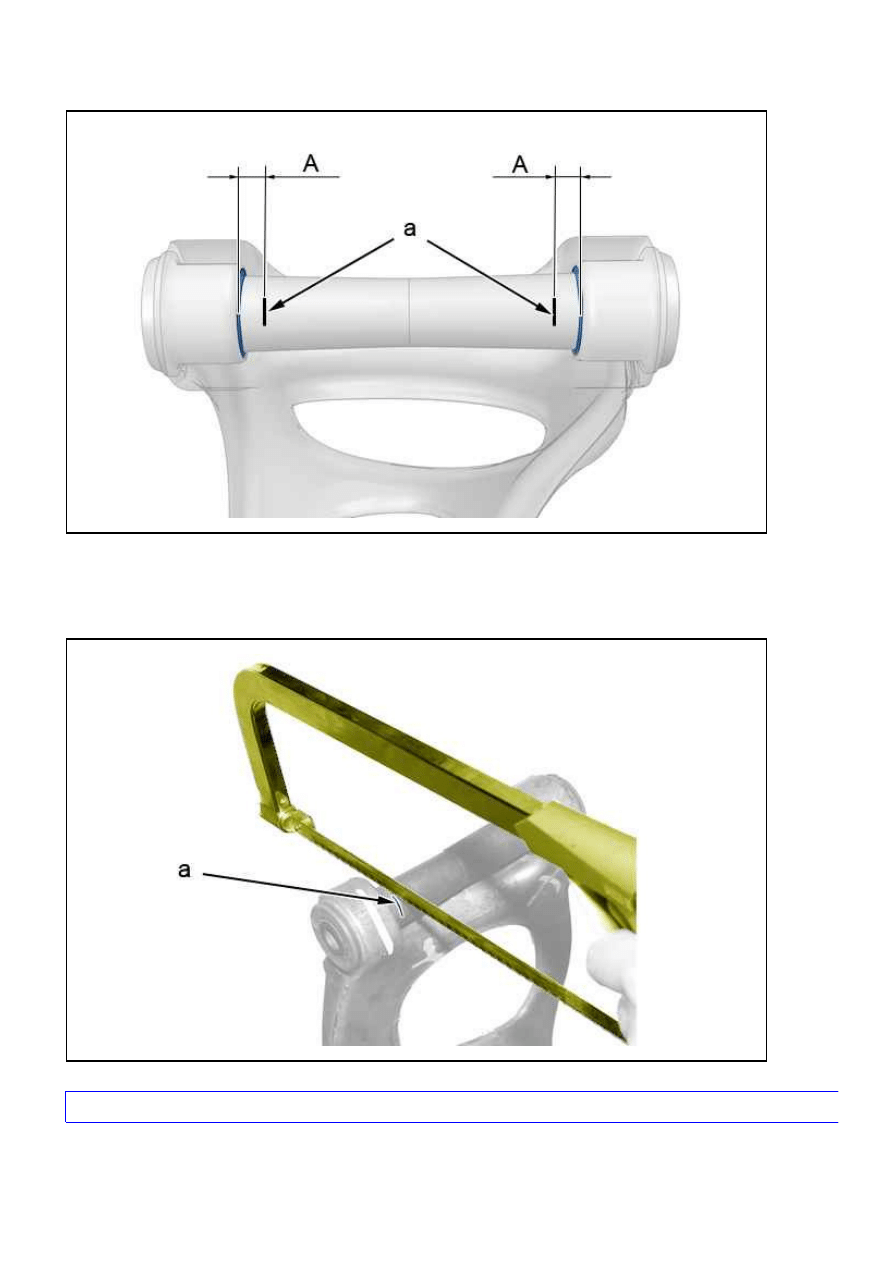

Rysunek : B3CP0CKD

"A" = 10 mm .

Nanieść znak na każdym przegubie elastycznym na wymiarze "A" ( w "a").

Rysunek : B3CP0A1D

UWAGA

UWAGA

UWAGA

UWAGA : Na wsporniku zwrotnicy nie może być żadnych śladów piły.

Przepiłować przeguby elastyczne zgodnie z oznaczeniami ( w "a").

407 - B3CG2NK1 - Demontaż-montaż : Przeguby elastyczne wspornika...

http://127.0.0.1:6090/affiche.do?ref=B3CG2NK1&refaff=B3CG2NK1...

3 z 5

2015-03-28 02:56

background image

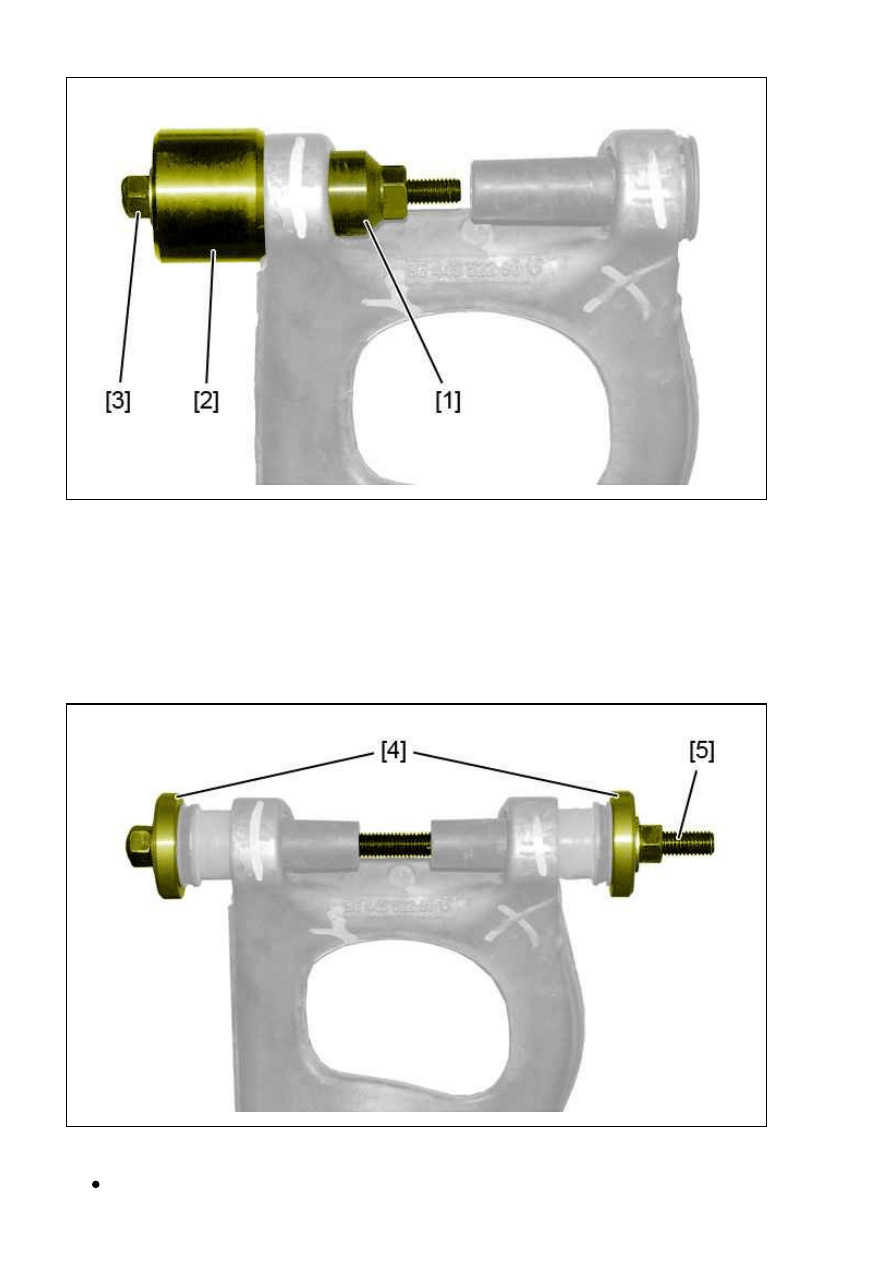

Rysunek : B3CP0A2D

Założyć przyrządy [1], [2] i [3] na przegub elastyczny.

Wyciągnąć przegub elastyczny ; Za pomocą narzędzia [3].

UWAGA

UWAGA

UWAGA

UWAGA : Powtórzyć operację w odniesieniu do przeciwległego przegubu elastycznego.

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Rysunek : B3CP0A3D

Zmontować :

Przeguby elastyczne

407 - B3CG2NK1 - Demontaż-montaż : Przeguby elastyczne wspornika...

http://127.0.0.1:6090/affiche.do?ref=B3CG2NK1&refaff=B3CG2NK1...

4 z 5

2015-03-28 02:56

background image

przyrządy [4], [5]

Dokręcać przyrząd [5] aż do osadzenia przegubów elastycznych na właściwym miejscu.

UWAGA

UWAGA

UWAGA

UWAGA : Montaż elastycznej tulei metalowo gumowej wykonuje się z wciskiem ; Jeżeli przegub elastyczny daje się

zamontować swobodnie, wymienić wspornik zwrotnicy.

Zamontować :

Wspornik zwrotnicy (2)

Śruba (1)

Przedni element nośny

Przedni element nośny

Przedni element nośny

Przedni element nośny

Dokręcić śrubę (1) momentem 8,5 ± 0,8 daNm (Dokręcić do położenia równowagi).

407 - B3CG2NK1 - Demontaż-montaż : Przeguby elastyczne wspornika...

http://127.0.0.1:6090/affiche.do?ref=B3CG2NK1&refaff=B3CG2NK1...

5 z 5

2015-03-28 02:56
