DEMONTAŻ - MONTAŻ : ELASTYCZNE PRZEGUBY WZDŁUŻNEGO WAHACZA TYLNEGO

DEMONTAŻ - MONTAŻ : ELASTYCZNE PRZEGUBY WZDŁUŻNEGO WAHACZA TYLNEGO

DEMONTAŻ - MONTAŻ : ELASTYCZNE PRZEGUBY WZDŁUŻNEGO WAHACZA TYLNEGO

DEMONTAŻ - MONTAŻ : ELASTYCZNE PRZEGUBY WZDŁUŻNEGO WAHACZA TYLNEGO

ZAWIESZENIA

ZAWIESZENIA

ZAWIESZENIA

ZAWIESZENIA

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

1. Przyrządy

1. Przyrządy

1. Przyrządy

przyrząd

przyrząd

przyrząd

przyrząd

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Nazwa/przeznaczenie

Nazwa/przeznaczenie

Nazwa/przeznaczenie

Nazwa/przeznaczenie

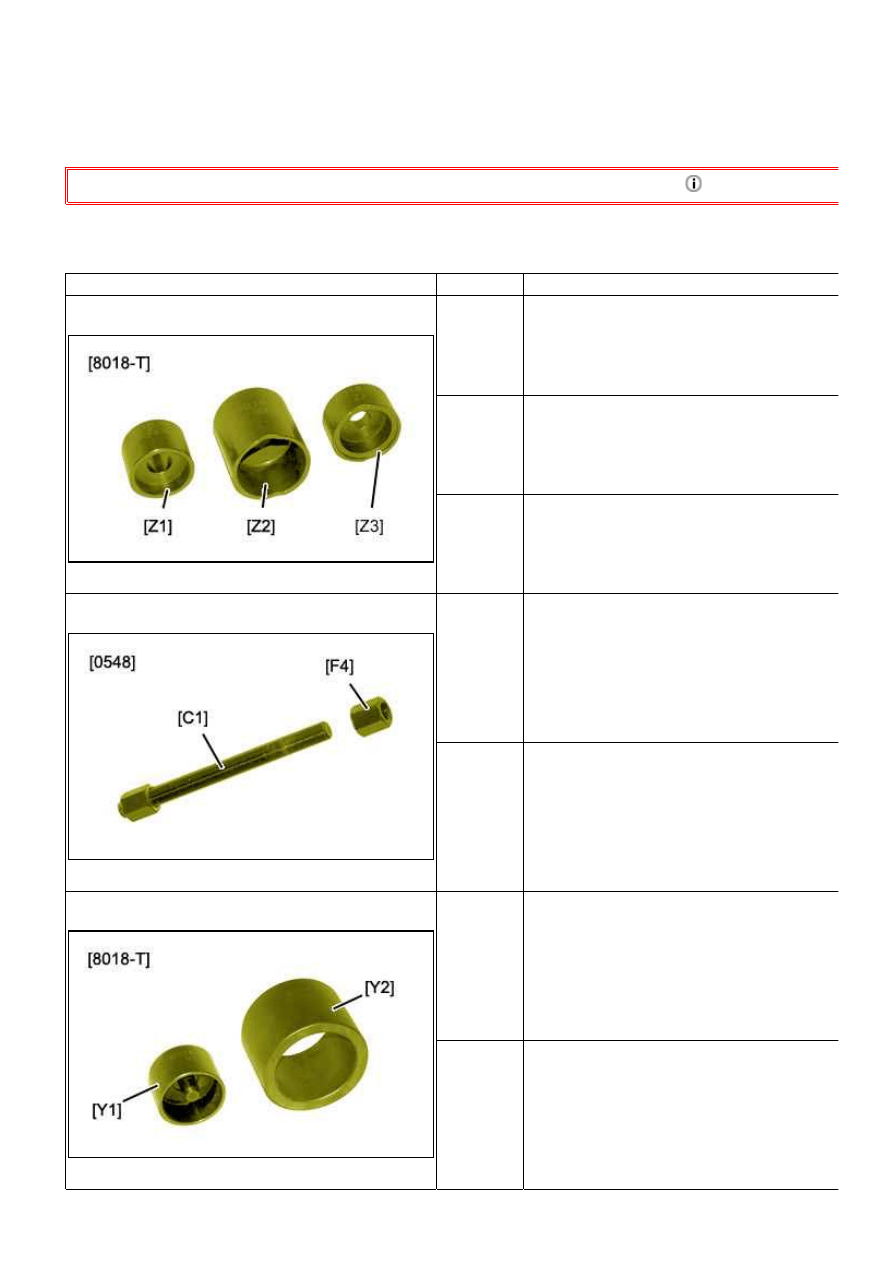

Rysunek : E5AB0LOT

[8018-T.Z1] Wspornik do demontażu elastycznego przegubu

wzdłużnego wahacza zawieszenia (Po stronie

zwrotnicy)

[8018-T.Z2] Dzwon do demontażu - montażu elastycznego

przegubu wzdłużnego wahacza zawieszenia (Po

stronie zwrotnicy)

[8018-T.Z3] Wspornik do montażu elastycznego przegubu

wzdłużnego wahacza zawieszenia (Po stronie

zwrotnicy)

Rysunek : E5AB0LPT

[0548-C1]

śruba

[0548-F4]

nakrętka

Rysunek : E5AB0LQT

[8018-T.Y1] Wspornik do demontażu elastycznego przegubu

wzdłużnego wahacza zawieszenia (strona

nadwozia)

[8018-T.Y2] Dzwon do demontażu elastycznego przegubu

wzdłużnego wahacza zawieszenia (strona

nadwozia)

407 - B3DG012GP0 - Demontaż - Montaż : Elastyczne przeguby wzdłu...

http://127.0.0.1:6090/affiche.do?ref=B3DG012GP0&refaff=B3DG01...

1 z 8

2015-03-28 03:04

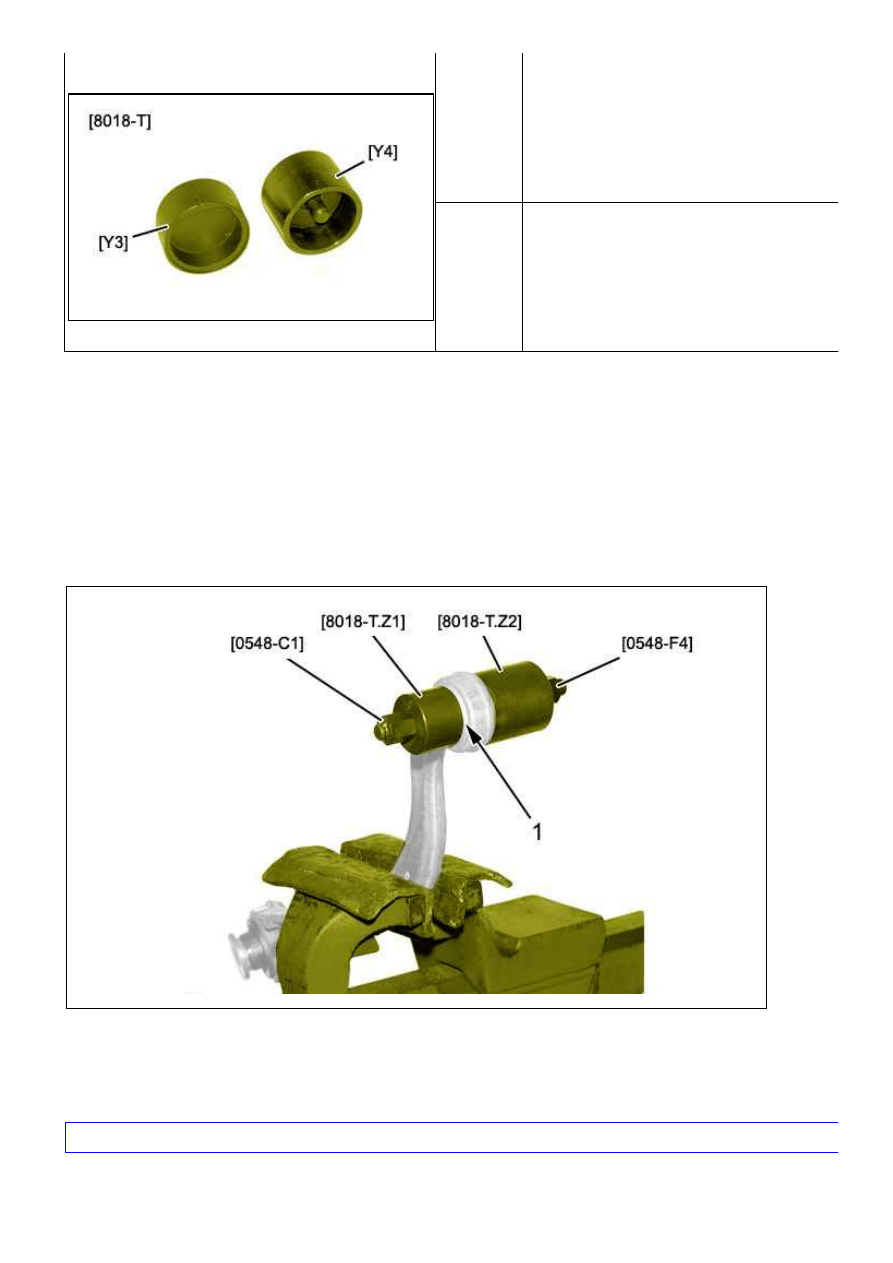

Rysunek : E5AB0LRT

[8018-T.Y3] Wspornik do montażu elastycznego przegubu

wzdłużnego wahacza zawieszenia (strona

nadwozia)

[8018-T.Y4] Dzwon do montażu elastycznego przegubu

wzdłużnego wahacza zawieszenia (strona

nadwozia)

2. Operacje wstępne

2. Operacje wstępne

2. Operacje wstępne

2. Operacje wstępne

Podnieść i zablokować samochód, tak aby tylne koła wisiały w powietrzu.

Zdemontować wzdłużny wahacz tylnego zawieszenia (Patrz odpowiednia metoda).

3. Przegub elastyczny (Po stronie tylnej zwrotnicy )

3. Przegub elastyczny (Po stronie tylnej zwrotnicy )

3. Przegub elastyczny (Po stronie tylnej zwrotnicy )

3. Przegub elastyczny (Po stronie tylnej zwrotnicy )

3.1. Demontaż

3.1. Demontaż

3.1. Demontaż

3.1. Demontaż

Unieruchomić wzdłużny wahacz tylnego zawieszenia ; Dokręcić w imadle, wyposażonym w dwa uchwyty szczękowe.

Rysunek : B3DG092D

Zdemontować przyrządy [8018-T.Z1], [8018-T.Z2], [0548-C1], [0548-F4] na tylnym elastycznym przegubie (1).

Dokręcić nakrętkę [0548-F4], aby wyciągnąć elastyczny przegub (1).

3.2. Montaż

3.2. Montaż

3.2. Montaż

3.2. Montaż

UWAGA

UWAGA

UWAGA

UWAGA : Przestrzegać położenia elastycznego przegubu względem wahacza wzdłużnego tylnego zawieszenia .

407 - B3DG012GP0 - Demontaż - Montaż : Elastyczne przeguby wzdłu...

http://127.0.0.1:6090/affiche.do?ref=B3DG012GP0&refaff=B3DG01...

2 z 8

2015-03-28 03:04

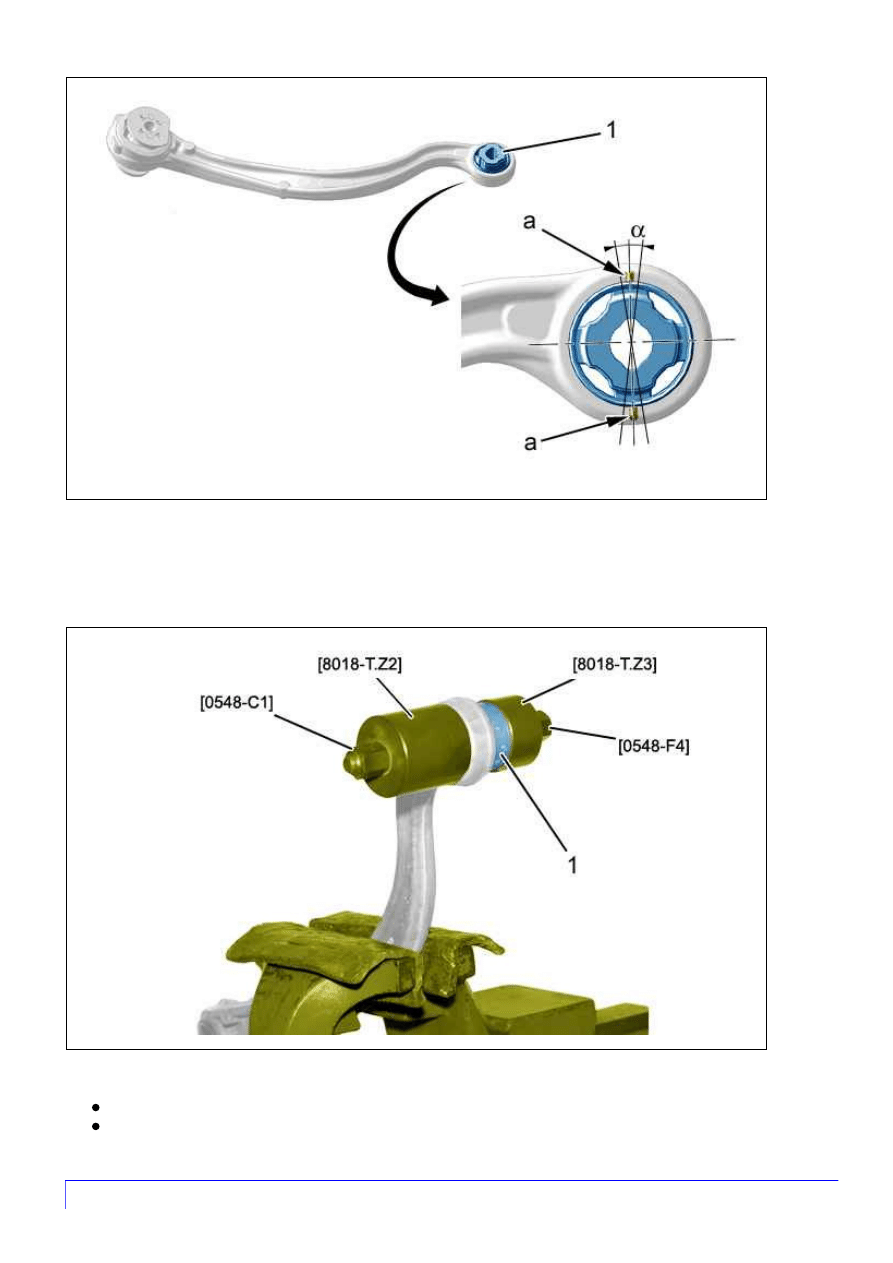

Rysunek : B3DP0F9D

Ustawić oś owalnego otworu przegubu elastycznego (1) zgodie z osią przechodzącą przez występy "a".

UWAGA

UWAGA

UWAGA

UWAGA : Tolerancja położenia : Alfa = 10 °.

Rysunek : B3DG095D

Zmontować :

Przegub elastyczny (1)

przyrządy [8018-T.Z2], [8018-T.Z3], [0548-C1], [0548-F4]

Dokręcić nakrętkę [0548-F4] aż do prawidłowego ułożenia elastycznego przegubu (1).

UWAGA

UWAGA

UWAGA

UWAGA : Elastyczny przegub należy zamontować używając siły wciskania między 650 daN i 2100 daN ; Jeżeli siła

407 - B3DG012GP0 - Demontaż - Montaż : Elastyczne przeguby wzdłu...

http://127.0.0.1:6090/affiche.do?ref=B3DG012GP0&refaff=B3DG01...

3 z 8

2015-03-28 03:04

wciskania elastycznego przegubu jest mniejsza od 650 daN, wymienić wzdłużny wahacz tylnego zawieszenia .

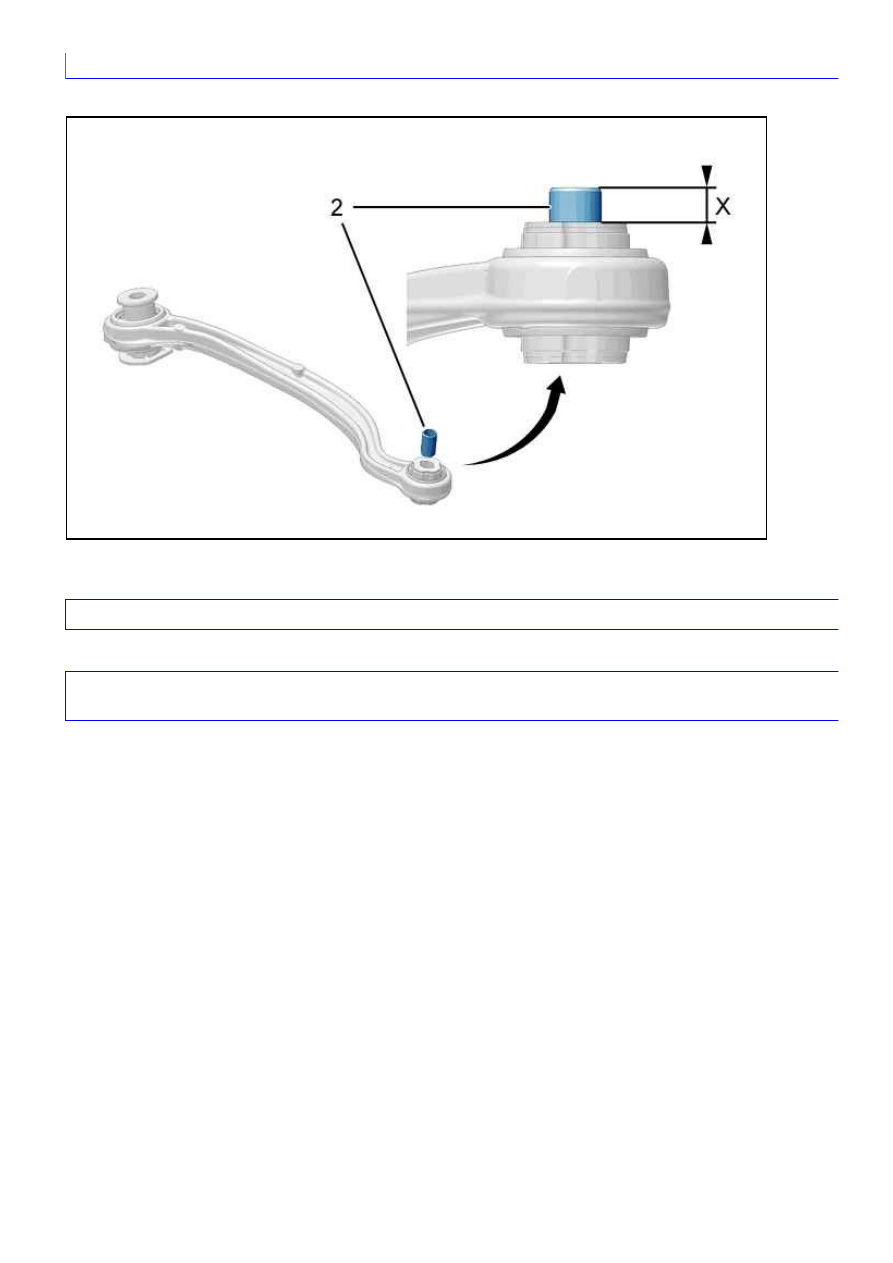

Rysunek : B3DP0FBD

Zamontować cylindryczny kołek (2) (Nowy).

UWAGA

UWAGA

UWAGA

UWAGA : Umieścić cylindryczny kołek (2) z boku elastycznego przegubu (1), stykając go z tylną zwrotnicą .

Wymiar wciśnięcia kołka cylindrycznego (2) w elastyczny przegub (1) : "X" = 10 ± 0,5 mm.

UWAGA

UWAGA

UWAGA

UWAGA : Montaż kołka cylindrycznego należy wykonać używając odpowiedniej siły wciskania ; W przypadku

swobodnego montażu kołka cylindrycznego, wymienić uszkodzone elementy.

4. Przegub elastyczny (strona nadwozia)

4. Przegub elastyczny (strona nadwozia)

4. Przegub elastyczny (strona nadwozia)

4. Przegub elastyczny (strona nadwozia)

4.1. Demontaż

4.1. Demontaż

4.1. Demontaż

4.1. Demontaż

407 - B3DG012GP0 - Demontaż - Montaż : Elastyczne przeguby wzdłu...

http://127.0.0.1:6090/affiche.do?ref=B3DG012GP0&refaff=B3DG01...

4 z 8

2015-03-28 03:04

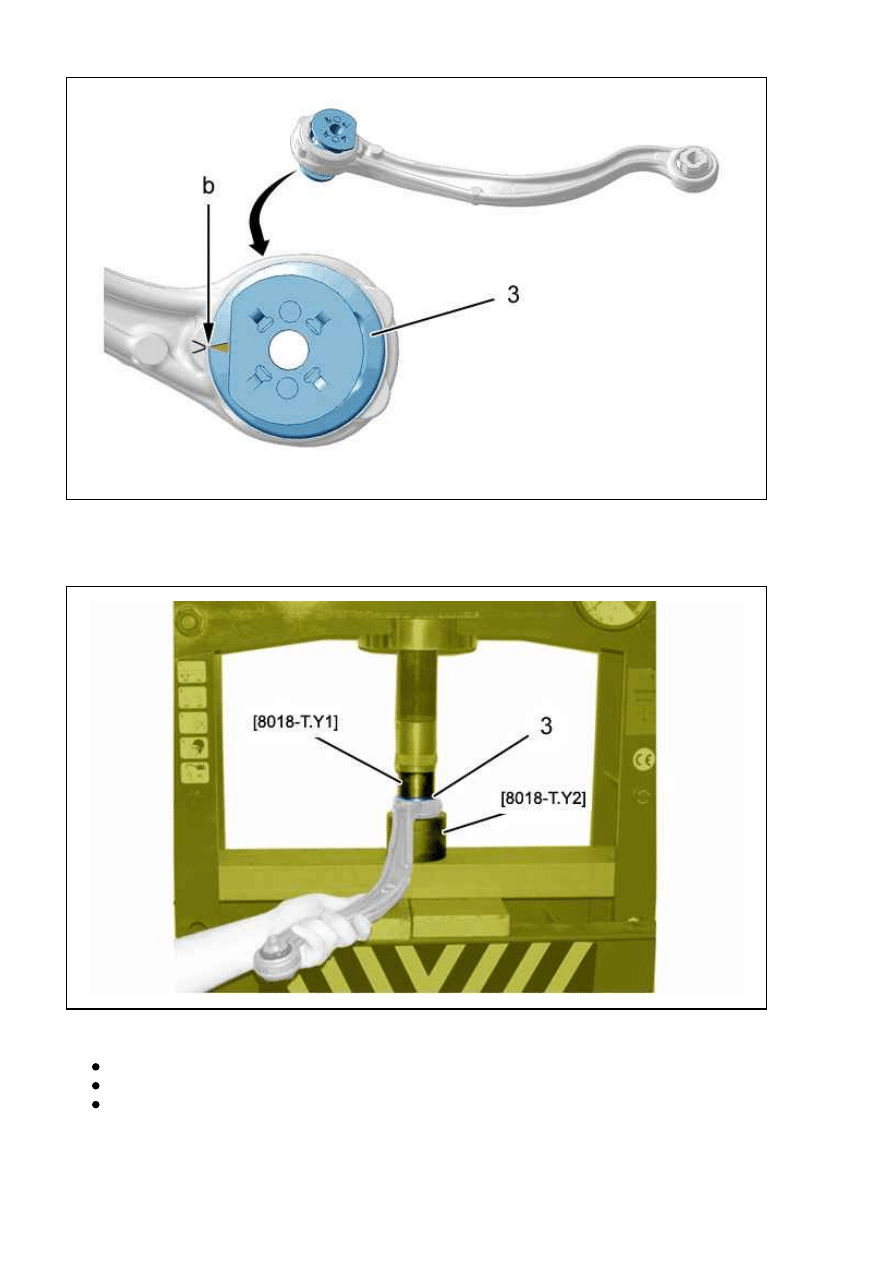

Rysunek : B3DP0FCD

Przed demontażem zaznaczyć położenie przegubu elastycznego (3) (w "b").

Rysunek : B3DG09BD

Umieścić na prasie :

Narzędzie [8018-T.Y2]

Wzdłużny wahacz tylnego zawieszenia z elastycznym przegubem (3)

Narzędzie [8018-T.Y1]

Wyciągnąć przegub elastyczny (3) ; Za pomocą prasy .

4.2. Montaż

4.2. Montaż

4.2. Montaż

4.2. Montaż

407 - B3DG012GP0 - Demontaż - Montaż : Elastyczne przeguby wzdłu...

http://127.0.0.1:6090/affiche.do?ref=B3DG012GP0&refaff=B3DG01...

5 z 8

2015-03-28 03:04

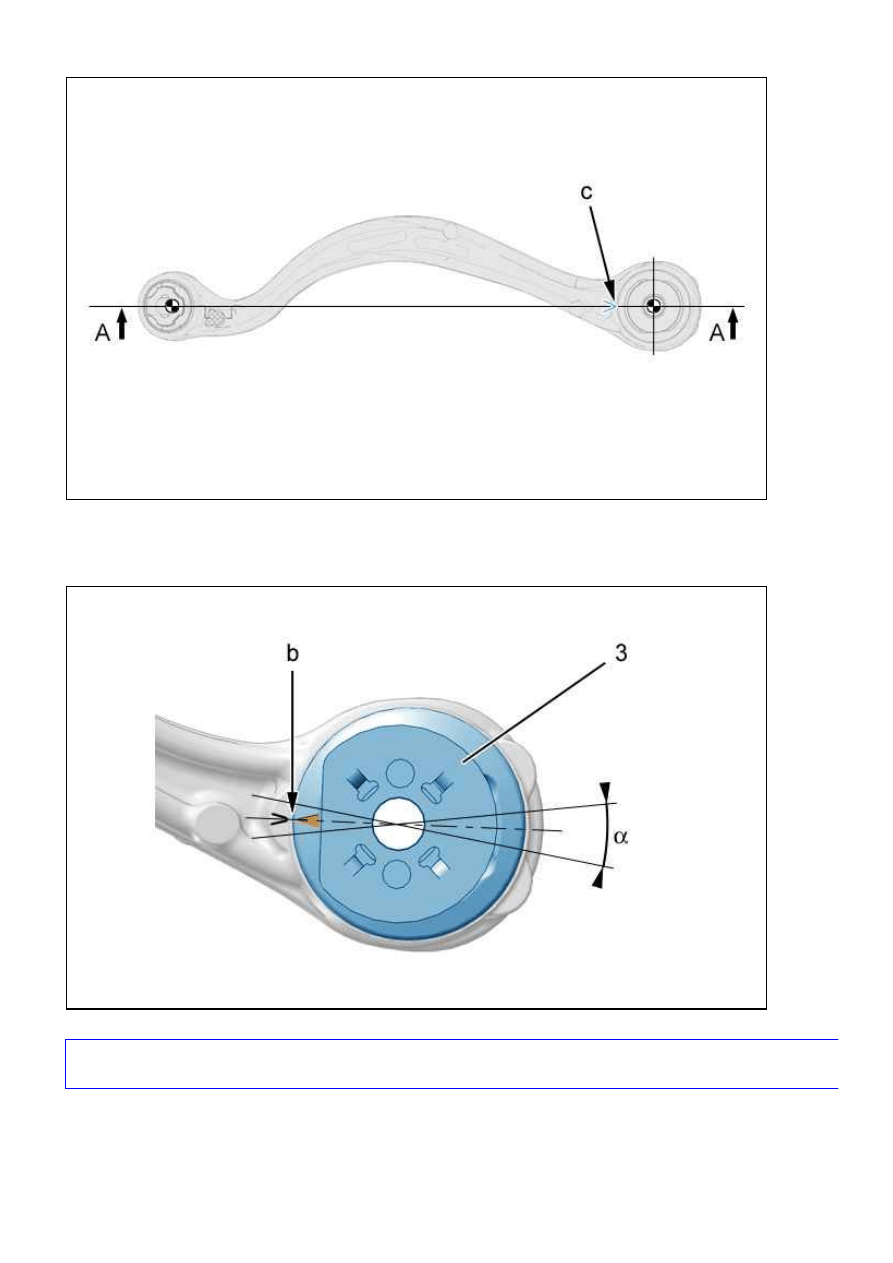

Rysunek : B3DM04RD

Oznaczyć oś wzdłużnego wahacza tylnego zawieszenia (w "c").

Rysunek : B3DP0FFD

UWAGA

UWAGA

UWAGA

UWAGA : Przestrzegać położenia elastycznego przegubu względem wahacza wzdłużnego tylnego zawieszenia (w

"b").

Umieścić przegub elastyczny (3) na wzdłużnym wahaczu tylnego zawieszenia .

Tolerancja położenia : Alfa = 10 °.

407 - B3DG012GP0 - Demontaż - Montaż : Elastyczne przeguby wzdłu...

http://127.0.0.1:6090/affiche.do?ref=B3DG012GP0&refaff=B3DG01...

6 z 8

2015-03-28 03:04

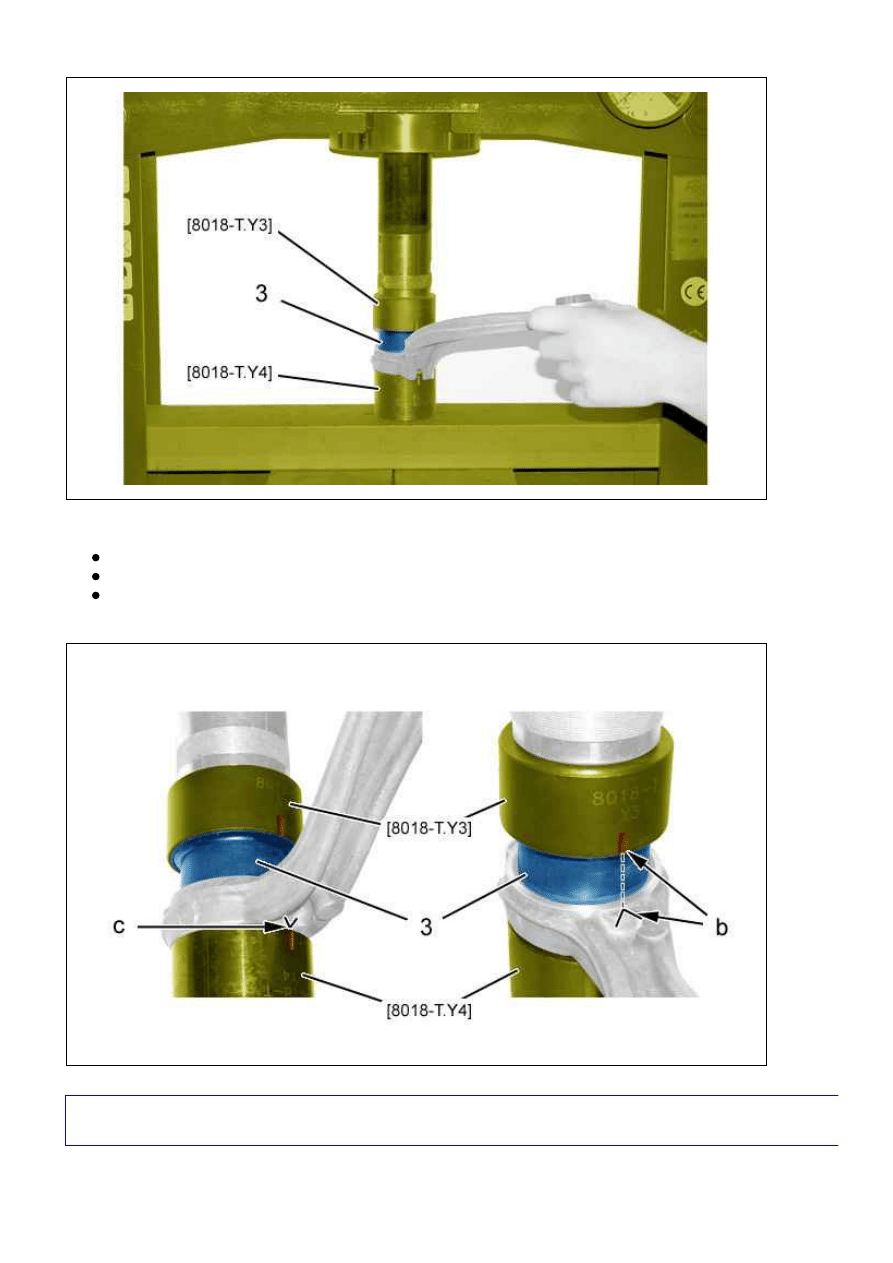

Rysunek : B3DG099D

Umieścić na prasie :

Narzędzie [8018-T.Y4]

Wzdłużny wahacz tylnego zawieszenia z elastycznym przegubem (3)

Narzędzie [8018-T.Y3]

Rysunek : B3DG09ED

UWAGA

UWAGA

UWAGA

UWAGA : Sprawdzić umieszczenie w jednej linii oznaczeń wzdłużnego wahacza tylnego zawieszenia i przyrządów

[8018-T.Y3], [8018-T.Y4] (w "b", "c").

Zamontować przegub elastyczny (3) ; Za pomocą prasy .

407 - B3DG012GP0 - Demontaż - Montaż : Elastyczne przeguby wzdłu...

http://127.0.0.1:6090/affiche.do?ref=B3DG012GP0&refaff=B3DG01...

7 z 8

2015-03-28 03:04

UWAGA

UWAGA

UWAGA

UWAGA : Elastyczny przegub należy zamontować używając siły wciskania między 650 daN i 1600 daN : Jeżeli siła

wciskania elastycznego przegubu jest mniejsza od 650 daN, wymienić wzdłużny wahacz tylnego zawieszenia .

5. Uzupełniająca operacja

5. Uzupełniająca operacja

5. Uzupełniająca operacja

5. Uzupełniająca operacja

Zamontować wzdłużny wahacz tylnego zawieszenia (Patrz odpowiednia metoda).
