Wibroflotacja - Vibro Compacting (VC) / Kolumny Żwirowe - Stone Colums (SC)

Sposobem na zagęszczanie warstw gruntów luźnych czy zalegających na dużych
głębokościach soczewek może być metoda Wibroflotacji (wibrozagęszczania). W
pierwotnym zastosowaniu metoda wibroflotacji służyła do zagęszczania gruntów
niespoistych (piasków i żwirów) za pomocą zagłębianego w gruncie wibratora
(wibroflota).

Kolumny Żwrowe

Zagłębianie wibroflota w gruncie niespoistym powoduje powstanie wolnej przestrzeni
wypełnianej sukcesywnie kruszywem tworzącym kolumnę kamienną lub żwirową. Podczas
formowania w słabym podłożu kolumn z kruszywa, kamienie są wciskane w otaczający grunt
wzmacniając go, a duża przepuszczalność kolumny pozwala na szybki odpływ wyciskanej z
gruntu wody i zmniejszenie ciśnienia porowego. Wytworzenie w podłożu stosunkowo
sztywnych kolumn powoduje zmniejszenie jego ściśliwości i osiadań oraz przyspieszenie
konsolidacji.

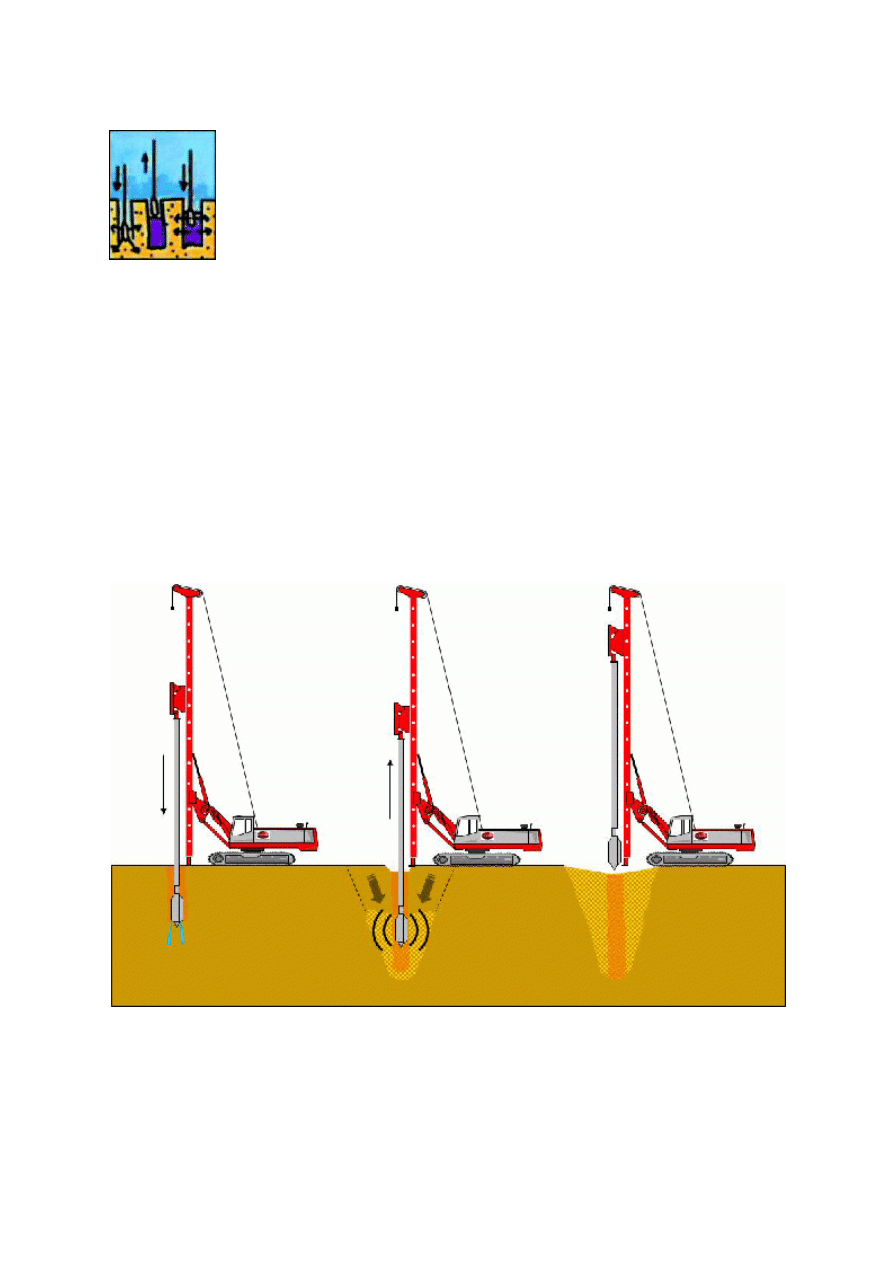

Schemat wzmacniania podłoża metodą wibroflotacji

Istnieją dwie główne metody formowania kolumn żwirowych:

·

W podstawowej metodzie wibroflotacji wypełnianie kolumny odbywa się od górnej
części wibroflota. Wibrator zagłębiany jest wraz z kolumną w grunt pod własnym
ciężarem, z jednoczesnym działaniem wibracji. Po uformowaniu fragmentu kolumny
wibrator wyciągany jest otworu w całości po czym następuje kolejne zagłębienie wraz
z warstwą kruszywa podaną z powierzchni.

·

W przypadku formowania kolumn żwirowych metodą „od dołu„ podawanie kruszywa
odbywa się za pośrednictwem otworu umieszczonego w rdzeniu wibratora.
Wyselekcjonowane kruszywo podawane jest do rdzenia za pośrednictwem
specjalnego dozownika. Następuje procedura wprowadzania wibroflota w grunt, po
uzyskaniu wymaganej głębokości wibrator jest wyciągany ruchem posuwisto-
zwrotnym z jednoczesnym wsypywaniem porcji kruszywa. Ruchy wibratora w dół
rozpychają i zagęszczają kruszywo. Każdy etap formowania kolumny trwa do
momentu osiągnięcia odpowiedniego stopnia zagęszczenia żwiru.

Sprzęt do formowania kolumn metodą wibrowymiany

Dane charakterystyczne:

·

materiał kolumn: kruszywo naturalne tj. żwir, lub kruszywo łamane. Istnieje
konieczność precyzyjnego doboru składu uziarnienia kruszywa zwłaszcza w
przypadku formowania kolumn metodą „od dołu”,

·

rozmieszczenie kolumn żwirowych: w siatce trójkątnej lub kwadratowej o boku 1,5 do
3 m,

·

typowe obciążenie przejmowane przez kolumnę: 250 kN.

·

typowe obciążenia 30 do 120 kPa

·

typowa głębokość – najczęściej 3 do 6 m, ale może też osiągać nawet 40 m.

Warunki gruntowe:

·

warunki gruntowe: głównie zastosowane w miękkoplastycznych glinach i iłach, także
z przewarstwieniami organicznymi o niewielkiej grubości.

·

orientacyjne ograniczenie stosowania: cu > 15 kPa,

·

nie zaleca się także stosowania kolumn żwirowych w przypadku gdy miąższość
warstw gruntów organicznych przekracza 3m,

·

zalecane stosowanie przy małych obciążeniach np. niskie nasypy drogowe.

Typowa Wydajność:

·

jedna jednostka robocza około 200 m.b. na zmianę roboczą.
