Programator sterowników polowych megaMUZ-2 i multiMUZ-3

M2_load

TWÓJ PARTNER W ENERGETYCE

ISO 9001

Informacja techniczna 12/2009

LISTA ZMIAN:

•

2009-12-02

Informacja techniczna 12/2009

SPIS TREŚCI

1.

WPROWADZENIE .......................................................................................................................................................................4

1.1.

O programie ................................................................................................................................................................4

1.2.

Wymagania programu ................................................................................................................................................4

1.3.

Podłączenie sterownika polowego do komputera......................................................................................................4

1.4.

Proces instalacji ..........................................................................................................................................................5

1.5.

Uwagi ..........................................................................................................................................................................5

2.

ZMIANA OPROGRAMOWANIA STEROWNIKA POLOWEGO........................................................................................................5

2.1.

Nazewnictwo plików *.hex .........................................................................................................................................6

4

© 2009 JM-TRONIK Wszelkie prawa zastrzeżone

M2_load – Programator sterowników polowych megaMUZ-2 i multiMUZ-3

1.

Wprowadzenie

1.1.

O programie

Program M2_load służy do zmiany oprogramowania jednostki centralnej oraz panela sterowników polowych megaMUZ-2

oraz multiMUZ-3.

1.2.

Wymagania programu

•

System operacyjny Windows 9x/ME/2000/XP/Vista

•

ok. 20 MB wolnego miejsca na dysku

•

port komunikacyjny USB

•

przewód USB A/B

•

zainstalowany sterownik FTDI dołączony do programu instalacyjnego

•

zasilony i poprawnie podłączony do komputera sterownik polowy megaMUZ-2 lub multiMUZ-3.

1.3.

Podłączenie sterownika polowego do komputera

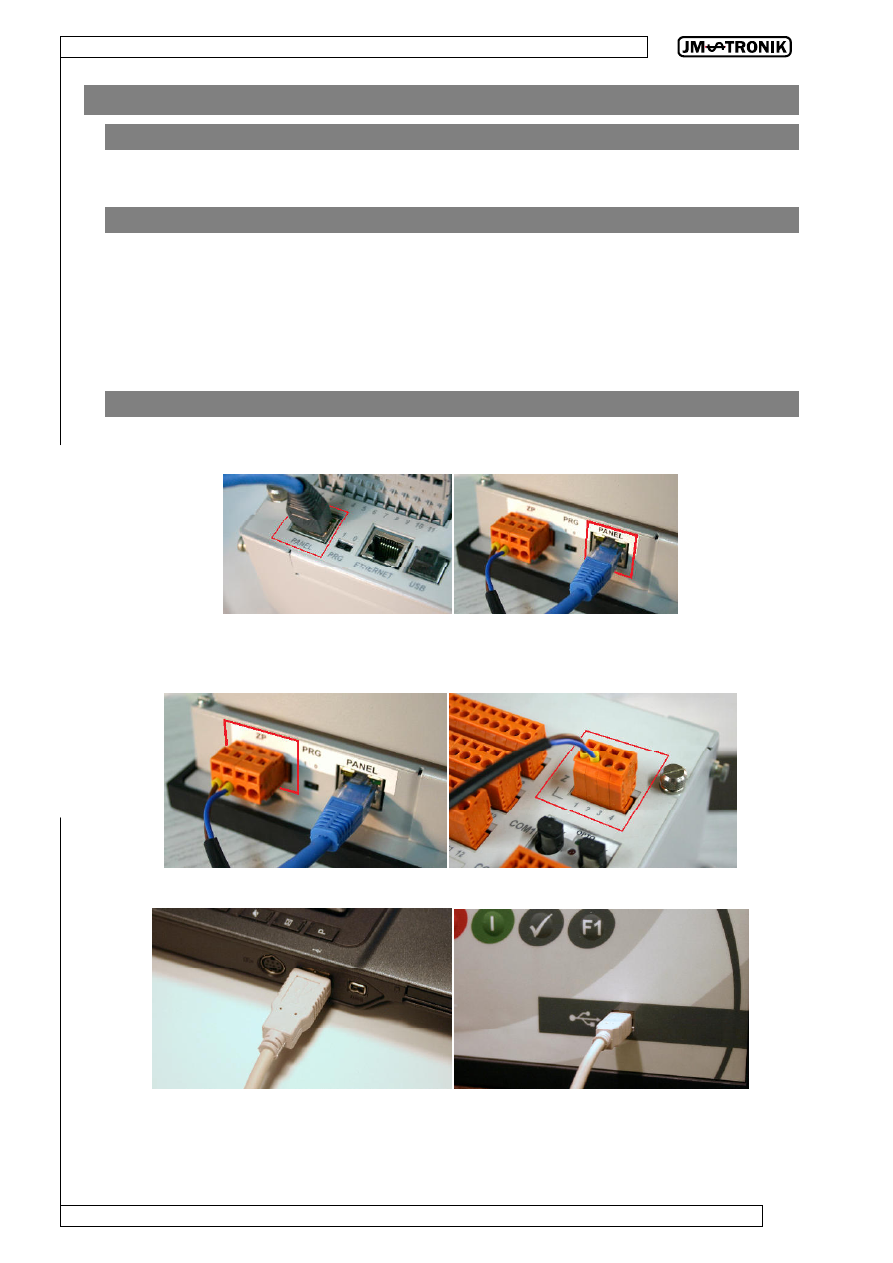

Panel sterownika polowego należy połączyć przewodem zakończonym wtyczkami RJ-45 do gniazda „PANEL” jednostki

centralnej sterownika polowego.

Panel (gniazdo oznaczone literami „ZP”) oraz jednostkę centralną (gniazdo „Z”) należy zasilić ze źródła napięcia przemiennego

88÷265V, 50Hz lub ze źródła napięcia stałego 80÷300V. Na ekranie panela powinien po kilku sekundach ukazać się schemat

synoptyczny oraz pomiary.

Przy pomocy przewodu USB A/B należy podłączyć panel sterownika polowego do komputera.

W przypadku pojawienia się komunikatu o wykryciu przez system „nieznanego urządzenia”, należy przejść do zainstalowania

programatora M2_load (program instalacyjny zawiera potrzebny sterownik).

M2_load – Programator sterowników polowych megaMUZ-2 i multiMUZ-3

dokumentacja techniczna

© 2009 JM-TRONIK Wszelkie prawa zastrzeżone

5

1.4.

Proces instalacji

•

Usunąć poprzednią wersję programu M2_load, jeśli była zainstalowana (opcja Dodaj/Usuń programy w Panelu

Sterowania)

•

Jeśli w systemie jest aktywny program antywirusowy (np. Norton Antivirus), zaleca się jego zamknięcie lub

deaktywowanie

•

Zasilić panel sterownika i podłączyć go do portu USB (patrz 1.3), następnie poczekać, aż system wykryje „nowe

urządzenie”

•

Wybrać katalog gdzie program ma być zainstalowany (domyślnie C:\Program Files\JM-TONIK\M2_load)

•

Uruchomienie programu - menu Start | Programy | JM-TRONIK | M2_load.

1.5.

Uwagi

•

Podczas instalacji programu użytkownik powinien mieć prawa administracyjne, ponieważ program M2_load używa

rejestru Windows do przechowywania niezbędnych parametrów.

•

Nie należy zmieniać nazw katalogów stworzonych przez program instalacyjny.

•

Zalecane jest pobranie ze strony Microsoft poprawek do swojego systemu operacyjnego.

2.

Zmiana oprogramowania sterownika polowego

Aby przeprowadzić pełną zmianę oprogramowania należy zmienić oprogramowanie jednostki centralnej oraz panela

urządzenia.

Przed zmianą oprogramowania należy:

•

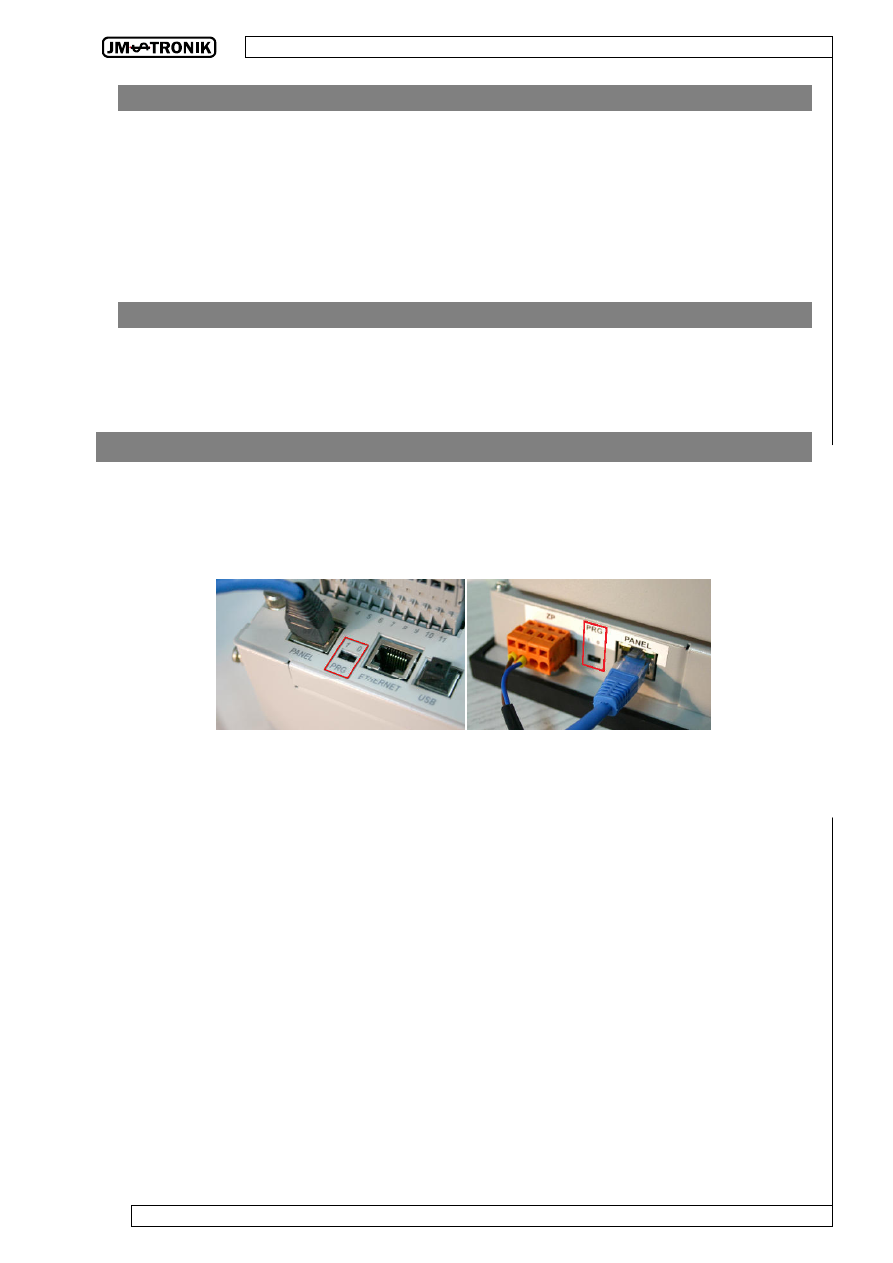

przełączyć przełącznik „PRG” w pozycję „1” (zarówno w panelu jak i jednostce centralnej). Następnie należy na około 10

sekund wyłączyć zasilanie panela i jednostki centralnej.

•

odczekać 10 sekund i ponownie włączyć zasilanie

•

Uruchomić program M2_load, następnie wybrać odpowiedni wirtualny port szeregowy (podczas podłączania i

odłączania sterownika od portu USB komputera aktualizowana jest lista portów). Zalecany jest wybór „USB#1”. W

przypadku podłączenia do komputera większej ilości urządzeń ze sterownikami firmy FTDI może okazać się konieczne

wybranie konkretnego portu COM.

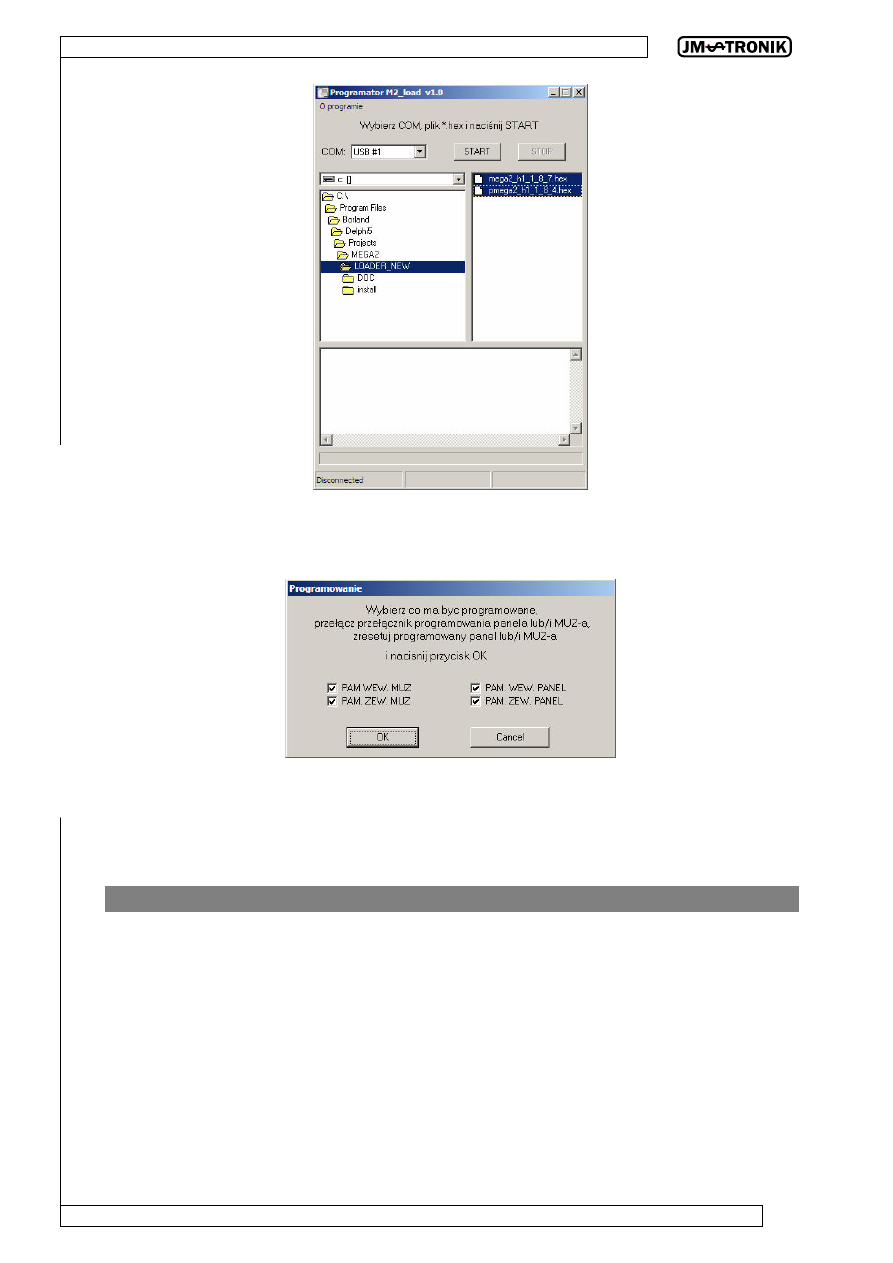

W oknie wyboru pliku lewym przyciskiem myszy należy wybrać pliki *.hex dla jednostki centralnej i panela. Możliwe jest

wybranie pliku (i zmiana programu) tylko jednostki centralnej lub tylko panela. Nazwy plików opisane są w rozdziale 2.1.

6

© 2009 JM-TRONIK Wszelkie prawa zastrzeżone

M2_load – Programator sterowników polowych megaMUZ-2 i multiMUZ-3

Po kliknięciu przycisku start program zapyta się co należy zmienić w urządzeniu. Zalecana jest zmiana zawartości zarówno

pamięci zewnętrznej jak i wewnętrznej urządzenia.

Po kliknięciu przycisku OK rozpocznie się programowanie sterownika. Zakończenie programowania zostanie zasygnalizowane

wyświetleniem komunikatu zawierającego dalsze instrukcje lub informację o błędzie. Po zaprogramowaniu należy przełączyć

przełącznik „PRG” jednostki centralnej w pozycję „0” oraz odłączyć zasilanie jednostki na 10 sekund oraz załączyć ponownie.

2.1.

Nazewnictwo plików *.hex

Nazwa pliku zawiera oznaczenie wersji oraz typu urządzenia, do którego jest przeznaczony.

Poszczególne części nazwy mają następujące znaczenie:

M2_load – Programator sterowników polowych megaMUZ-2 i multiMUZ-3

dokumentacja techniczna

© 2009 JM-TRONIK Wszelkie prawa zastrzeżone

7

Program jednostki centralnej i panela muszą mieć identyczną wersję i podwersję programu.

Wersje standardowe można pobrać ze strony z działu „download”. W celu pobrania wersji specjalnej należy skontaktować się

z naszą firmą.

JM-TRONIK prowadząc politykę ciągłego rozwoju zastrzega sobie prawo do wprowadzania zmian podanych parametrów

technicznych w niniejszej publikacji. Przedstawione informacje nie stanowią oferty w rozumieniu kodeksu cywilnego.

04-691 Warszawa, ul. Wapienna 43/45

Tel./faks: (22) 516 66 66; 516 66 62

e-mail: [e-mail]

www.jmtronik

.pl

mega2 -

jednostka centralna megaMUZ-2

pmega2 -

panel megaMUZ-2

multi3 -

jednostka centralna multiMUZ-3

pmulti3 –

panel multiMUZ-3

Wersja programu:

1..9 -

wersje standardowe

10..255 -

wersje specjalne

Podwersja programu.

Kolejne podwersje różnią się pomiędzy sobą między innymi dostępnymi

parametrami oraz dostępnymi zabezpieczeniami

Numer kompilacji. Urządzenia różniące się między sobą tylko numerem

kompilacji posiadają taką samą funkcjonalność. Plik o wyższym numerze

kompilacji jest nowszy i może zawierać poprawki usprawniające działanie

urządzenia.

pmulti3_h1_1_4_7.hex

Wersja sprzętowa (bez podwersji) – musi być zgodna z wersją sprzętową

na tabliczce znamionowej. Przykładowo dla wersji sprzętowej 2.4 w

nazwie pliku wystąpi h2.
