Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
1
Programowanie przemieszcze
ń i ocena wpływu
parametrów sterowania na ruchy cz
łonów robota
Adept Cobra i600 typu SCARA
1. Cel
ćwiczenia
Celem
ćwiczenia jest zapoznanie się ze sterowaniem napędami robota serii ADEPT
COBRA i600 typu SCARA oraz nabycie umiej
ętności programowania przemieszczeń
i oceny wp
ływu parametrów sterowania.
2. Zakres
ćwiczenia
1. Zapoznanie si
ę z budową robota ADEPT COBRA i600.
2. Zapoznanie si
ę z procedurami uruchomienia systemu.
3. Zapoznanie
si
ę z podstawowymi komendami oraz składnią języka
programowania potrzebnymi do napisania w
łasnej aplikacji.
4. Uruchomienie systemu z wyborem przyk
ładowej aplikacji dołączonej do
oprogramowania Adept DeskTop.
5. Zaprogramowanie robota ADEPT COBRA i600 do wykonania zadania
wskazanego przez prowadz
ącego.
3. Wprowadzenie
Adept Cobra i600 (rys. 1) jest wysokowydajnym
sto
łowym robotem typu SCARA do automatyzacji
zada
ń technologicznych, w których wymagana jest
du
ża szybkość i precyzja ruchu, np.: montaż,
manipulacja,
pakowanie,
obs
ługa
linii
automatycznych,
ładowanie półwyrobów do maszyn
obróbczych. Robot oferuje takie same parametry
ruchowe, obci
ążenie oraz precyzję ruchów jak roboty
Adept Cobra serii s600. Roboty Cobra serii i600 jako
jedyne w swojej klasie, maj
ą zintegrowany kontroler
w
konstrukcji
oraz
stopie
ń
mocy
silników
nap
ędowych. Wymiary robota umożliwiają budowę
zwartych
stanowisk
technologicznych
i
manipulacyjnych przy du
żej przestrzeni roboczej,
które
cechuj
ą się elastycznością i wysoką
wydajno
ścią.
Roboty Cobra i600 s
ą niezawodnym i ekonomicznym rozwiązaniem dla potrzeb
robotyzacji prostych procesów technologicznych i manipulacyjnych.
Jest to pierwsze na
świecie rozwiązanie tego typu w zakresie układów sterowania
robotów przemys
łowych.
Zainstalowany w kontrolerze system operacyjny i j
ęzyk programowania microV+ jest
zubo
żoną wersją systemu V+ dostępnego w innych robotach firmy Adept.
U
żytkownik pozbawiony jest możliwości programowego i sprzętowego: śledzenia
ruchomych obiektów, oprogramowania po
łączeń z innymi układami wykorzystującymi
transmisj
ę szeregową oraz możliwości zainstalowania systemu wizyjnego.
Komunikacj
ę robota z elementami stanowiska możliwa jest za pomocą 12 wejść i 8

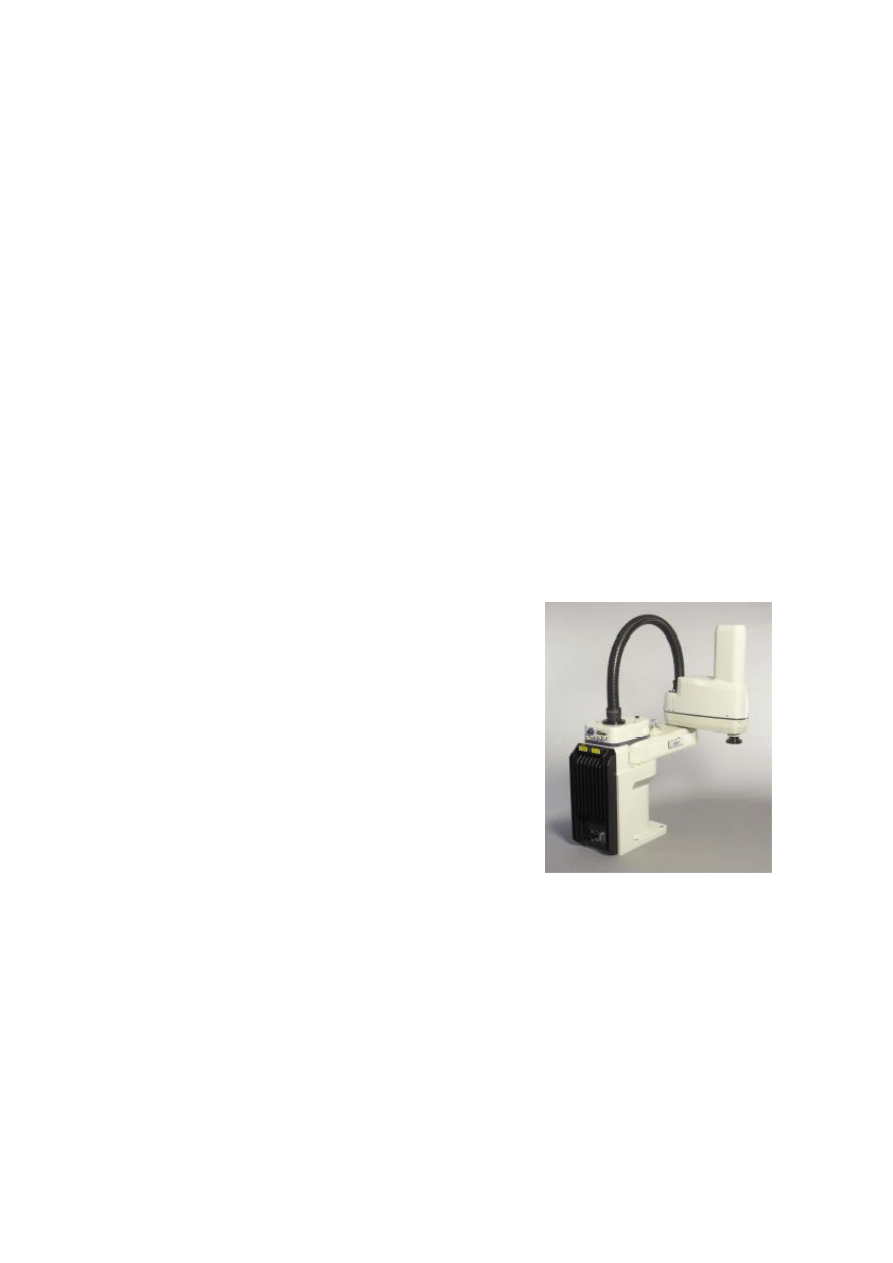

Rys. 1. Adept Cobra i600
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
2
wyj
ść binarnych, z możliwością rozszerzenia o dodatkowe 32 wejścia i 32 wyjścia
binarne.
Instalacja, oprogramowanie i uruchomienie robota jest proste i nie wymaga zakupu
żadnych dodatkowych elementów poza chwytakiem i pozostałymi elementami
stanowiska, na którym zainstalowany jest robot. Prosty uk
ład zasilania, zintegrowane
cyfrowe sygna
ły I/O, wielozadaniowy system czasu rzeczywistego MicroV+, prosty
je
żyk programowania MicroV+, umożliwiają łatwe i szybkie wdrożenie robota na
stanowisku produkcyjnym. Dostarczony z robotem pakiet oprogramowania
AdeptDesktop 2.0 przeznaczony jest dla komputerów klasy PC i umo
żliwia
programowanie robota, nastaw
ę parametrów oraz sterowanie. Połączenie pomiędzy
robotem i komputerem PC odbywa si
ę z zastosowaniem złącza RS-232.
Roboty Cobra i600 s
ą niezawodnym i ekonomicznym rozwiązaniem dla potrzeb
robotyzacji prostych procesów technologicznych i manipulacyjnych. Na rys. 2
przedstawione jest typowe stanowisko robocze z zamontowan
ą przez użytkownika
barier
ą ochronną oraz ze stopem awaryjnym znajdującym się na panelu głównym i
na panelu MCP (panel steruj
ący MCP stanowi wyposażenie opcjonalne).
Na uk
ład sterujący robota składają się:
•
sterownik Power PC i stopnie mocy silników nap
ędowych wbudowane w
podstaw
ę robota,
•
wielozadaniowy system operacyjny czasu rzeczywistego oraz prosty i wydajny w
u
życiu język programowania MicroV+.
Charakteryzuj
ąc układ napędowy robota można wskazać następujące cechy:
•
enkodery absolutne eliminuj
ą konieczność kalibracji robota po jego włączeniu,
•
enkodery o du
żej rozdzielczości zapewniają precyzję ruchu,
•
zastosowane nap
ędy o wysokiej sprawności i małej bezwładności umożliwiają
realizacj
ę dużych przemieszczeń,
•
uk
łady
monitoruj
ące
temperatur
ę
silnika
i
wzmacniacza
zwi
ększają
bezpiecze
ństwo i niezawodność pracy robota.

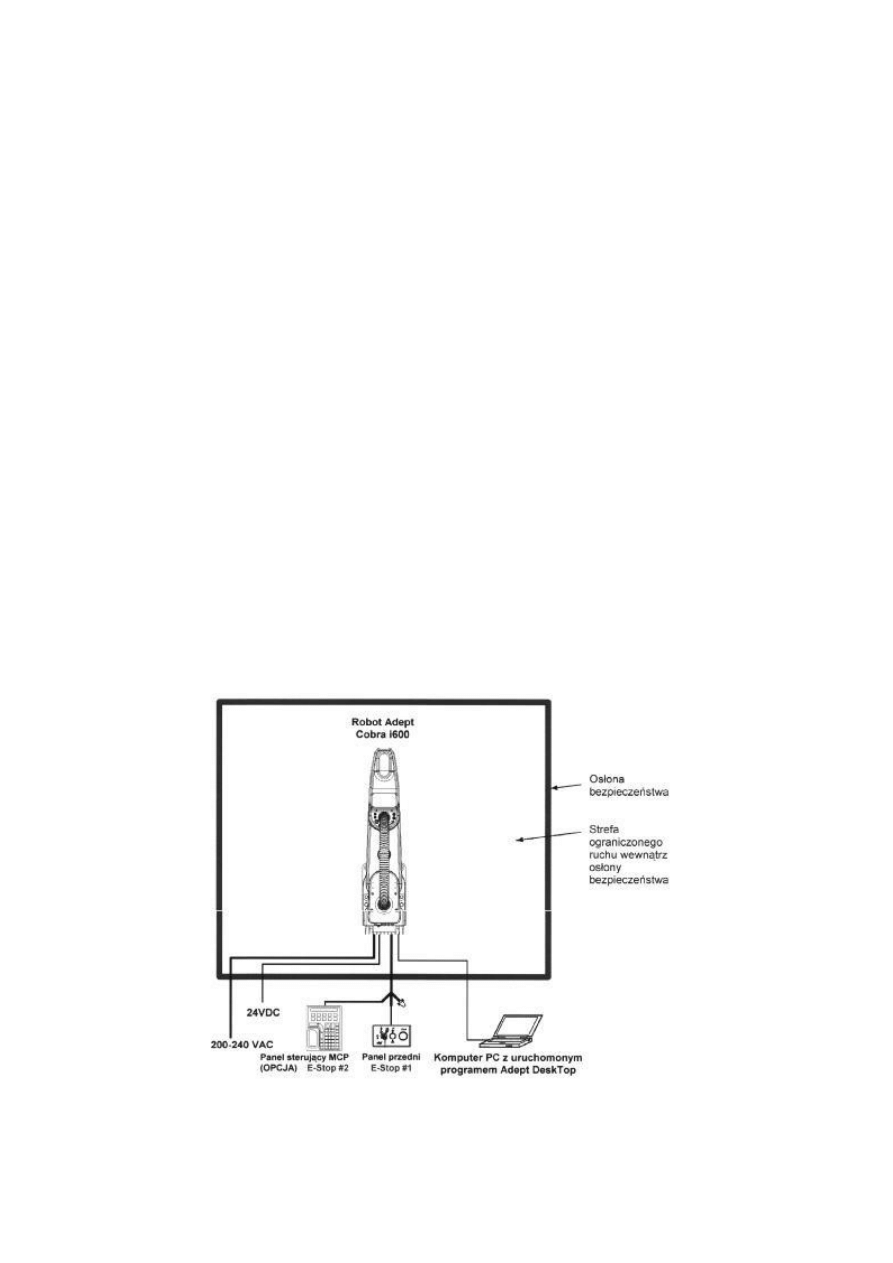

Rys. 2 Wygl
ąd typowego stanowiska robota
Na rys. 3 przedstawiono podstawowe po
łączenia przewodów robota Cobra i600 z
urz
ądzeniami peryferyjnymi.
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
3

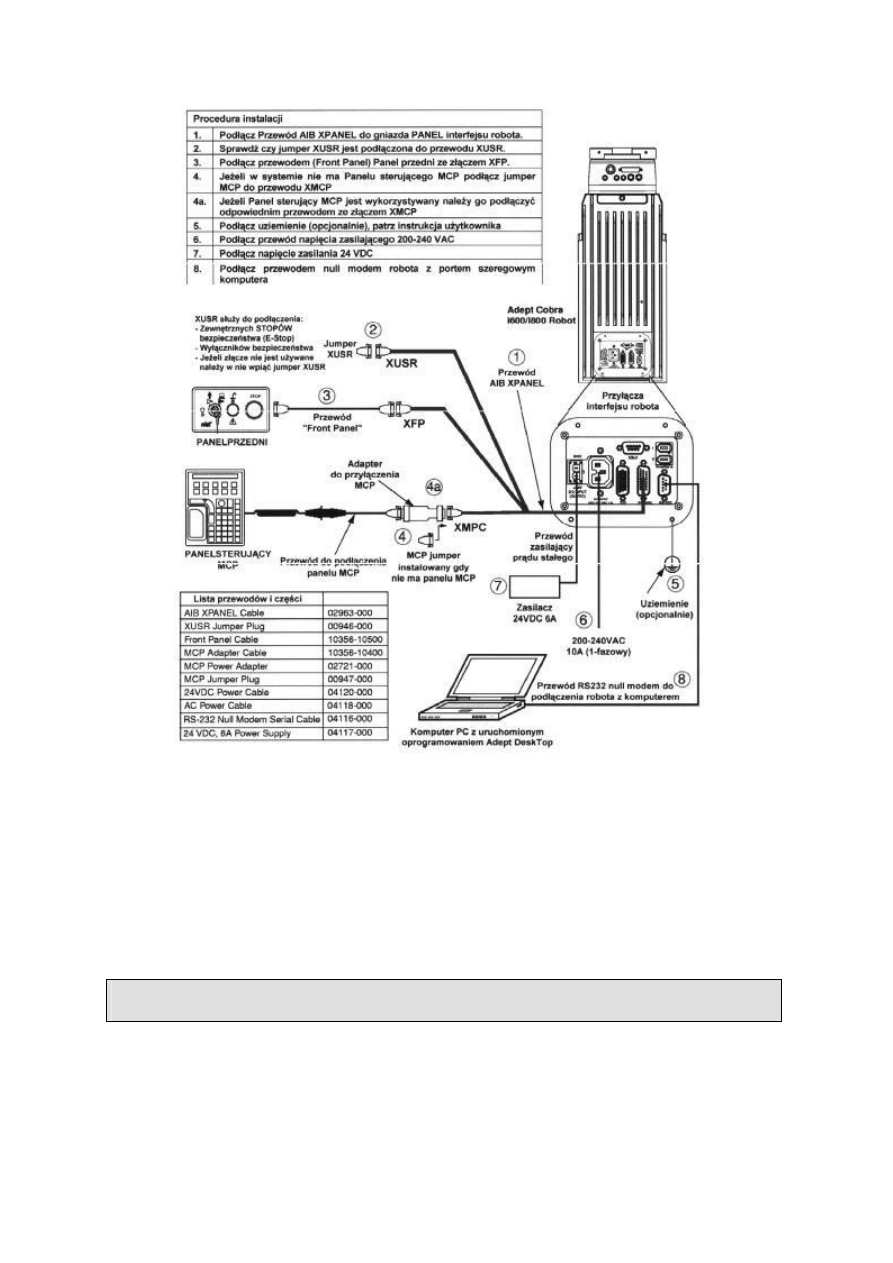

Rys. 3. Schemat po
łączeń przewodów robota Adept Cobra i600
4. Procedura uruchomienia systemu:
1. nale
ży włączyć zasilanie robota (rys.4) i sprężarki zasilającej układ
pneumatycznego chwytaka robota, a nast
ępnie uruchomić program Adept
DeskTop
2. r
ęcznie przestaw ramię robota z dala od pozycji transportowej, ustawiając je
np. blisko pozycji
środkowej pokazanej na rys. 2,
3. w
łącz zasilanie 200/240V AC’
UWAGA!!! Czynno
ści niebezpieczne – wykonywana tylko i wyłącznie przez
osob
ę odpowiednio przeszkoloną
4. sprawd
ź czy przełącznik Auto/Manual na panelu przednim ustawiony jest w
pozycji Auto Mode,
5. w
łącz komputer i uruchom program Adept DeskTop, klikając na ikonę Adept
DeskTop na pulpicie, lub wybieraj
ąc z menu Start
→
Programy
→
Adept
Technology
→
Adept DeskTop3.2.1.0,
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
4
6. w
łącz komunikację z robotem: z paska narzędzi programu Adept DeskTop
wybierz File
→
Connect,
7. w momencie, kiedy po raz pierwszy
łączysz się ze sterownikiem robota musisz
w oknie dialogowym Connect to Controller klikn
ąć przycisk Configure, aby
skonfigurowa
ć parametry połączenia; następnie otworzy się okno: Connection
properties, w którym nale
ży wybrać Serial, numer portu szeregowego
(domy
ślnie ustawiony jest port 1) oraz Amp in Base i kliknąć OK. Podczas
pó
źniejszych połączeń nie trzeba już ustawiać tych parametrów,
8. po powrocie do okna dialogowego Connect to Controller kliknij przycisk
Connect, aby rozpocz
ąć komunikację z robotem.

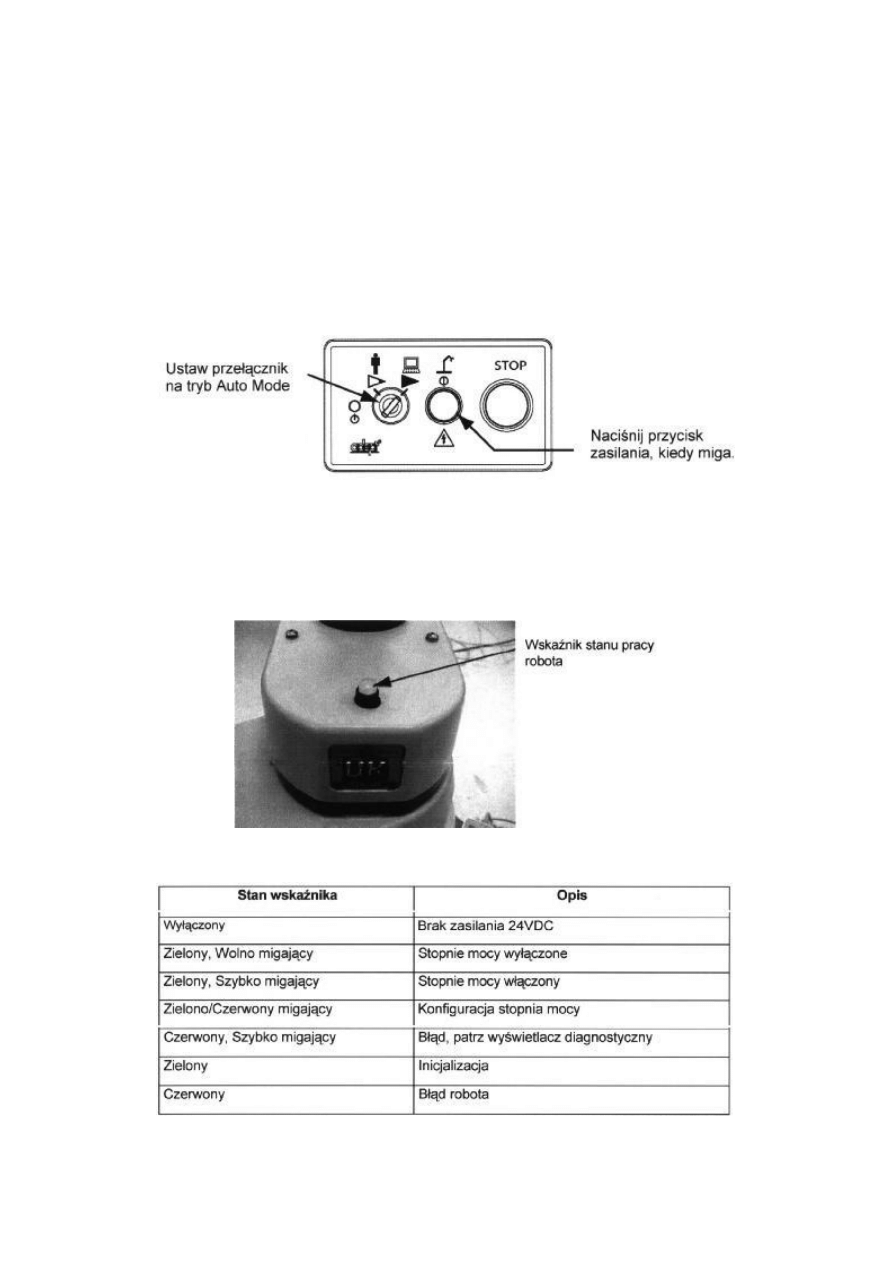

Rys. 4. W
łączenie zasilania (przycisk High Power) na panelu przednim
5. Wska
źnik stanu pracy robota
Wska
źnik stanu pracy robota (rys. 5) znajduje się na górnej pokrywie robota.
Wyposa
żony jest w dwukolorową diodę LED – czerwoną i zieloną.
Rys. 5. Wska
źnik stanu pracy robota
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
5
6. Kody panelu diagnostycznego
Panel diagnostyczny znajduje si
ę na czołowej ścianie pokrywy górnej podstawy
robota (rys.6). Panel wy
świetla alfanumeryczne kody odzwierciedlające stan pracy
lub b
łędu robota. Wyświetlane kody umożliwiają szybkie znalezienie przyczyny
b
łędu. Wyświetlanie kodu błędu jest kontynuowane do czasu jego usunięcia co
nast
ępuje po likwidacji źródła błędu lub włączeniu stopni mocy lub wyłączeniu i
w
łączeniu zasilania 24 VDC.

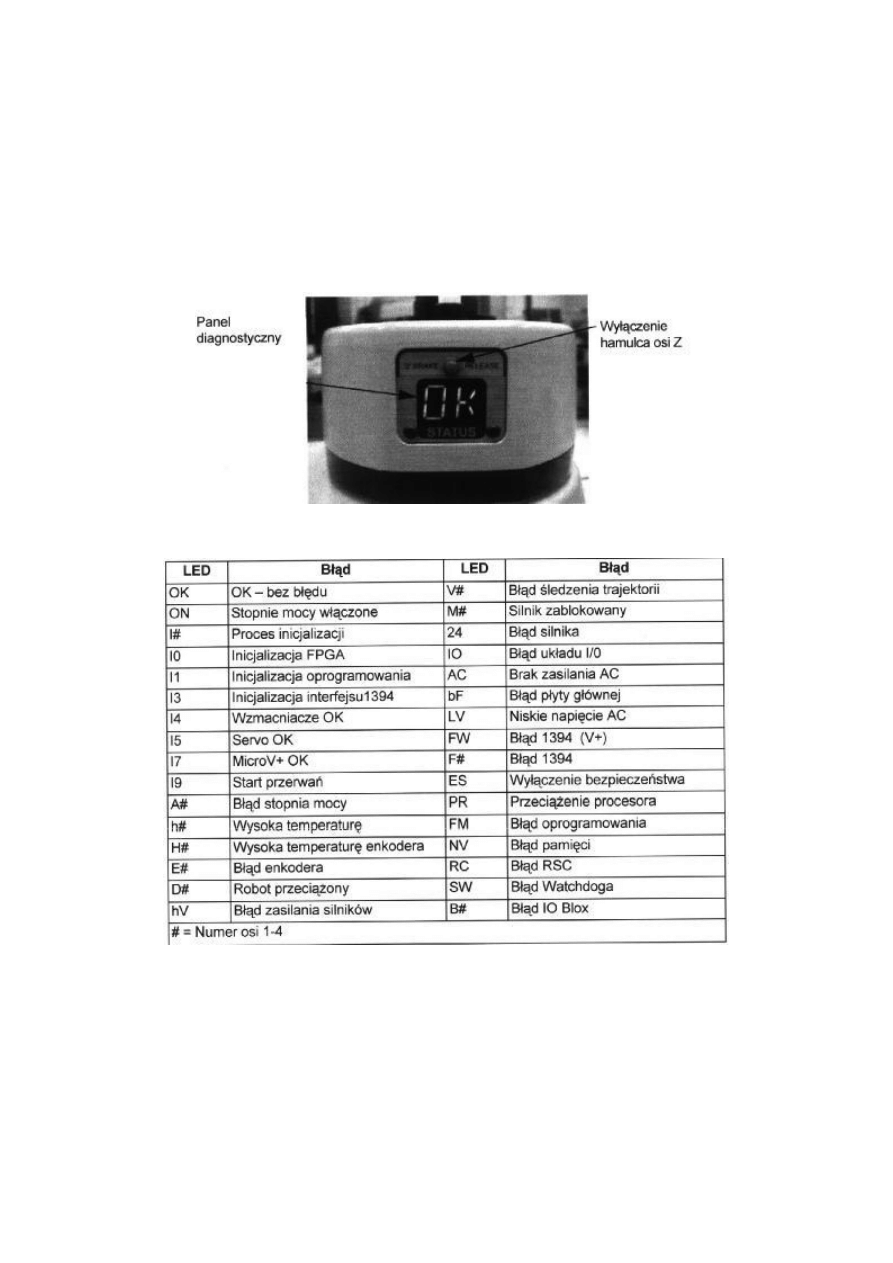

Rys. 6. Widok panelu diagnostycznego
7. Hamowanie
Robot posiada uk
ład hamowania w warunkach awaryjnych, takich jak naciśniecie
wy
łącznika awaryjnego. Układ umożliwia ręczne przestawienie położeń członów przy
wy
łączonym zasilaniu stopni mocy. Dodatkowo robot posiada elektromechaniczny
hamulec cz
łonu 3 zapewniający unieruchomienie śruby osi 3 w przypadku awarii lub
wy
łączenia zasilania.
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
6
8. U
życie przycisku zwolnienia hamulca
W niektórych przypadkach zachodzi potrzeba r
ęcznego ustawienia członu 3 bez
w
łączenia stopni mocy. W takim przypadku należy nacisnąć przycisk nad panelem
diagnostycznym. Po naci
śnięciu możliwe będzie przesuwanie członu 3 w kierunku
pionowym. W przypadku, gdy przycisk zostanie naci
śnięty, przy włączonych
stopniach mocy zostan
ą one automatycznie wyłączone.
UWAGA!!! W przypadku naci
śnięcia przycisku wyłączenia hamulca możliwe jest
gwa
łtowne opadnięcia członu 3. Należy więc przed każdym naciśnięciem przycisku
zabezpieczy
ć człon 3 oraz stanowiska przed kolizją.
9. Specyfikacja techniczna

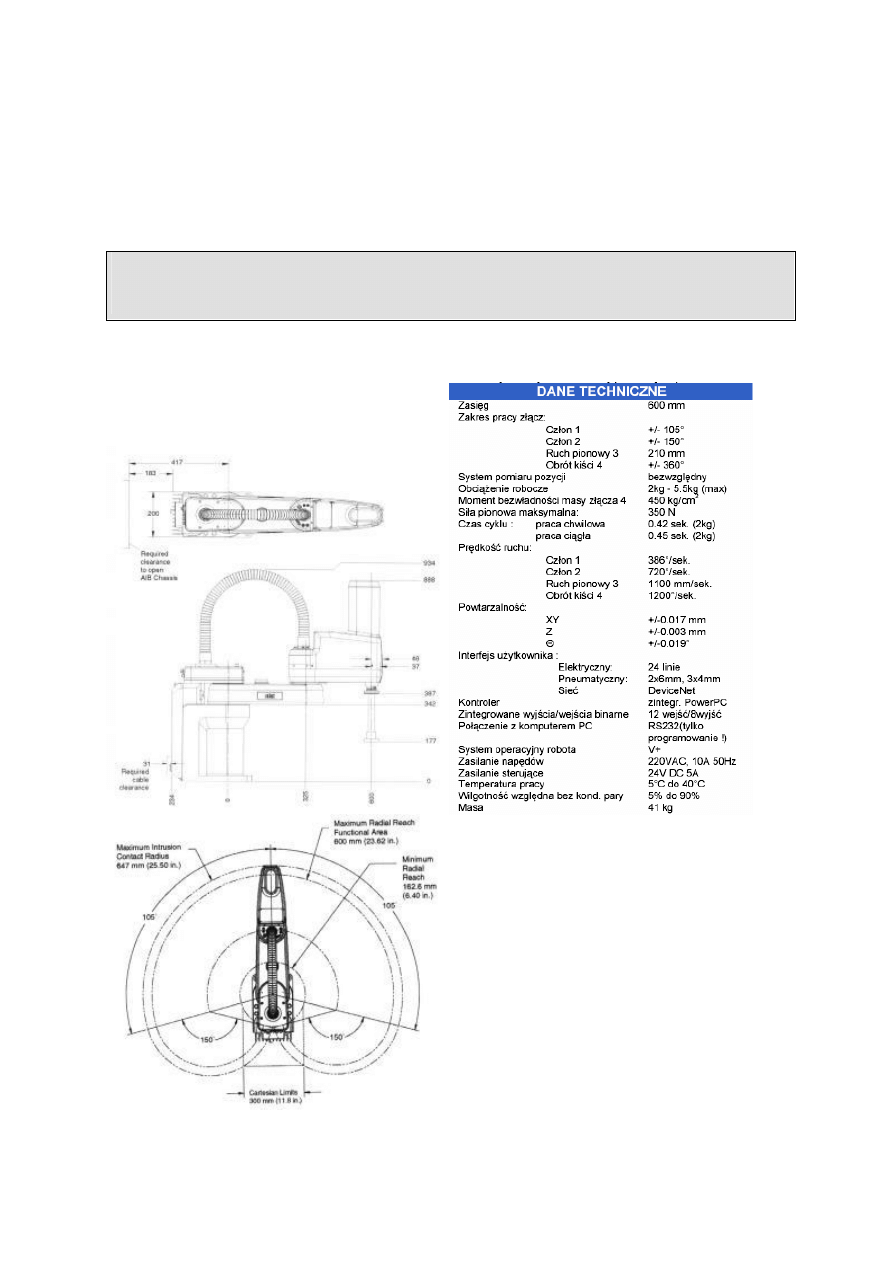

Rys. 7. Wymiary, przestrze
ń robocza oraz dane techniczne robota Adept Cobra i600
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
7
10. Opis przedniego panelu steruj
ącego robota

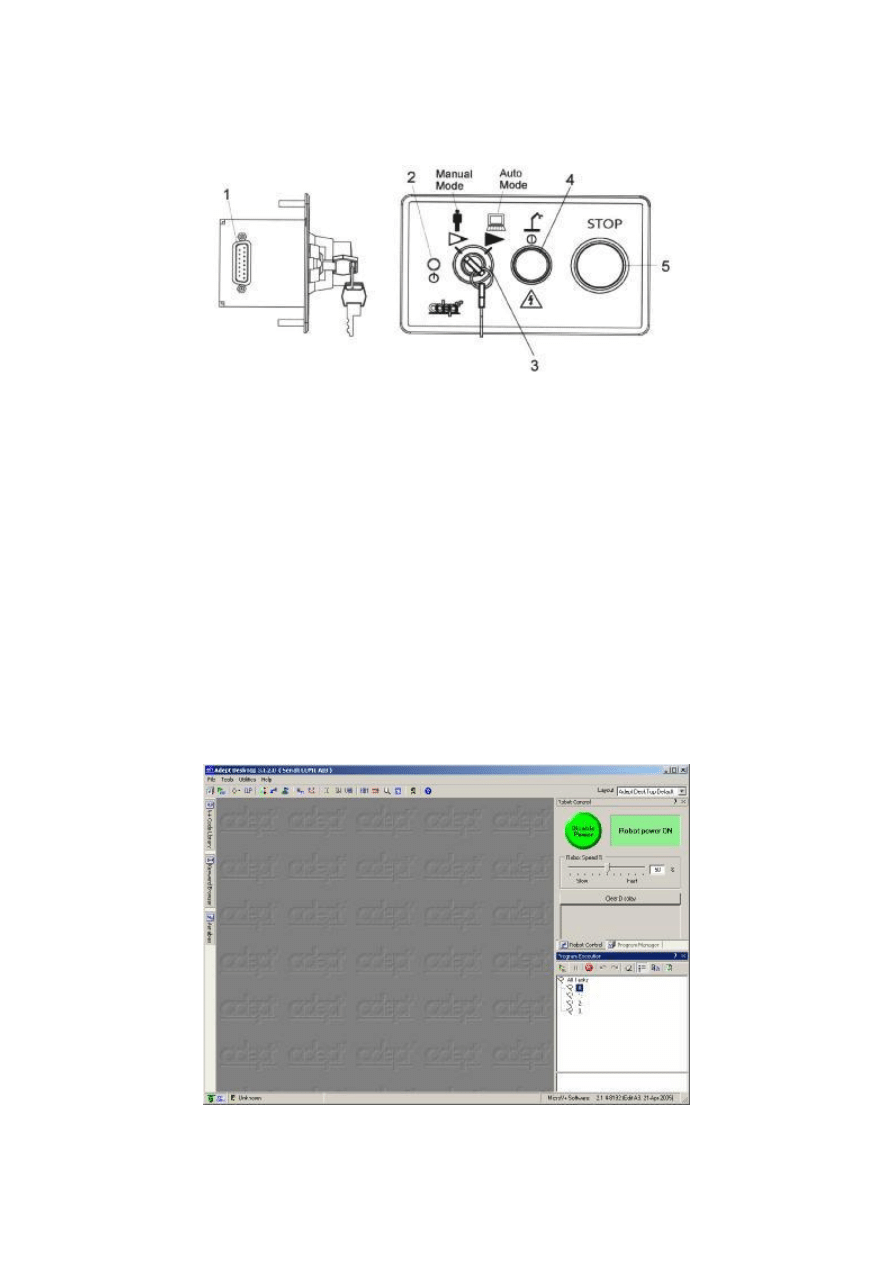

Rys. 8. Przedni panel steruj
ący robota
1. Z
łącze XFP – służy do podłączenia panelu przedniego
2. Dioda LED 5V systemu zasilania – wska
źnik zasilania robota
3. Prze
łącznik trybu pracy – przełącza pomiędzy trybem ręcznym i automatycznym
4. W
łączenie i wyłączenie stopnia mocy/lampka włączenia stopnia mocy – steruje
w
łączeniem i wyłączeniem stopnia mocy robota; wywołanie rozkazu ENABLE
POWER spowoduje miganie lampki do czasu w
łączenia stopnia mocy.
Przepalenie lampki uniemo
żliwia załączenie stopnia mocy
5. Wy
łącznik bezpieczeństwa – przycisk posiada dwukanałowy system
bezpiecze
ństwa. Naciśniecie przycisku spowoduje natychmiastowe wyłączenie
stopnia mocy robota.
11. Podstawy obs
ługi programowania Adept DeskTop 3.1.2.0
Po wybraniu kursorem myszy ikony programu i wykonaniu czynno
ści
zwi
ązanych z opisaną wcześniej procedurą uruchomienia systemu użytkownik
otrzyma nast
ępujący interfejs użytkownika (rys. 9)
Rys. 9. Interfejs u
żytkownika oprogramowania Adept DeskTop 3.2.1.0
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
8
Aby rozpocz
ąć pisanie programu należy wybrać zakładkę Program Manager w
oknie Robot control i tam wybra
ć ikonę Create New Program. W wyniku tego
dzia
łania otrzymany przedstawione na rys. 10 okienko, gdzie nadajemy nazwę
tworzonemu przez nas programowi. Po wprowadzeniu poprawnej nazwy programy
zatwierdzamy nasze dzia
łanie wybierając kursorem myszy przycisk Create.

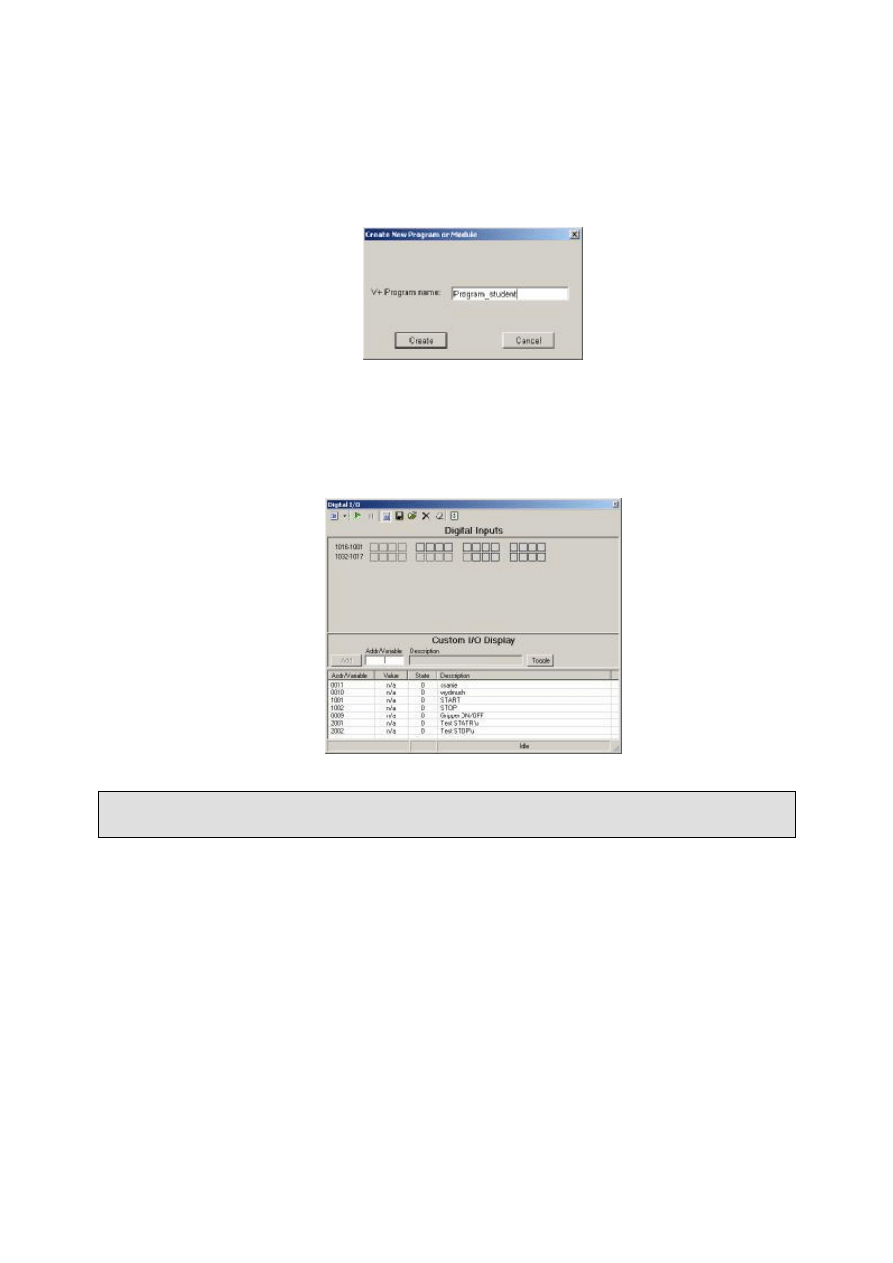

Rys.10. Okno nadawanie nazwy tworzonemu programowi robota
Aby rozpocz
ąć pracę nad programem należy zdefiniować wykorzystywane
cyfrowe wej
ścia i wyjścia sterownika robota. Wykorzystuje się do tego okno, które
wywo
łujemy korzystając w menu górnego Tools
→System Resources→Digital IO.
Rys. 11. Okno definiowania cyfrowych wej
ść i wyjść sterownika robota
UWAGA!!! Gotow
ą już zdefiniowaną listę wejść i wyjść można zaimportować z
przygotowanego wcze
śniej pliku PB.iol.
Czynno
ścią konieczną przed przystąpieniem do programowania jest
zdefiniowanie listy pozycji. Lista ta pozwoli na r
ęczne zdefiniowanie punktów,
wyznaczaj
ących trajektorię po której ma przemieszczać się narzędzie robota. Czy też
punktów tworz
ących płaszczyznę obróbki. Wykorzystuje się w tym celu okno Jog
Pendant. W oknie tym r
ęcznie możemy zmienić pozycję robota, wykorzystując do
tego celu pozycj
ę we współrzędnych globalnych, współrzędnych narzędzia,
wspó
łrzędnych w osiach oraz poszczególnych osiach (X, Y, Z, Theta). Użytkownik
jest w stanie na bie
żąco kontrolować bieżąco pozycję i odnosić ją do punktów
przestrzeni roboczej w jakiej znajduj
ą się aktualnie wszystkie człony robota. Po
okre
śleniu żądanej pozycji należy ją zapamiętać nadając jej etykietę (np. p1),
wykorzystuj
ąc do tego celu przycisk Record (rys. 12). Dobierając suwakiem prędkość
w zakresie od szybkiego przesuni
ęcia do wolnego, jesteśmy w stanie zgrubnie
szybko dojecha
ć do pozycji, natomiast ruch wolny służy zazwyczaj do dokładnego
ustawienia robota w
żądanej pozycji.
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
9

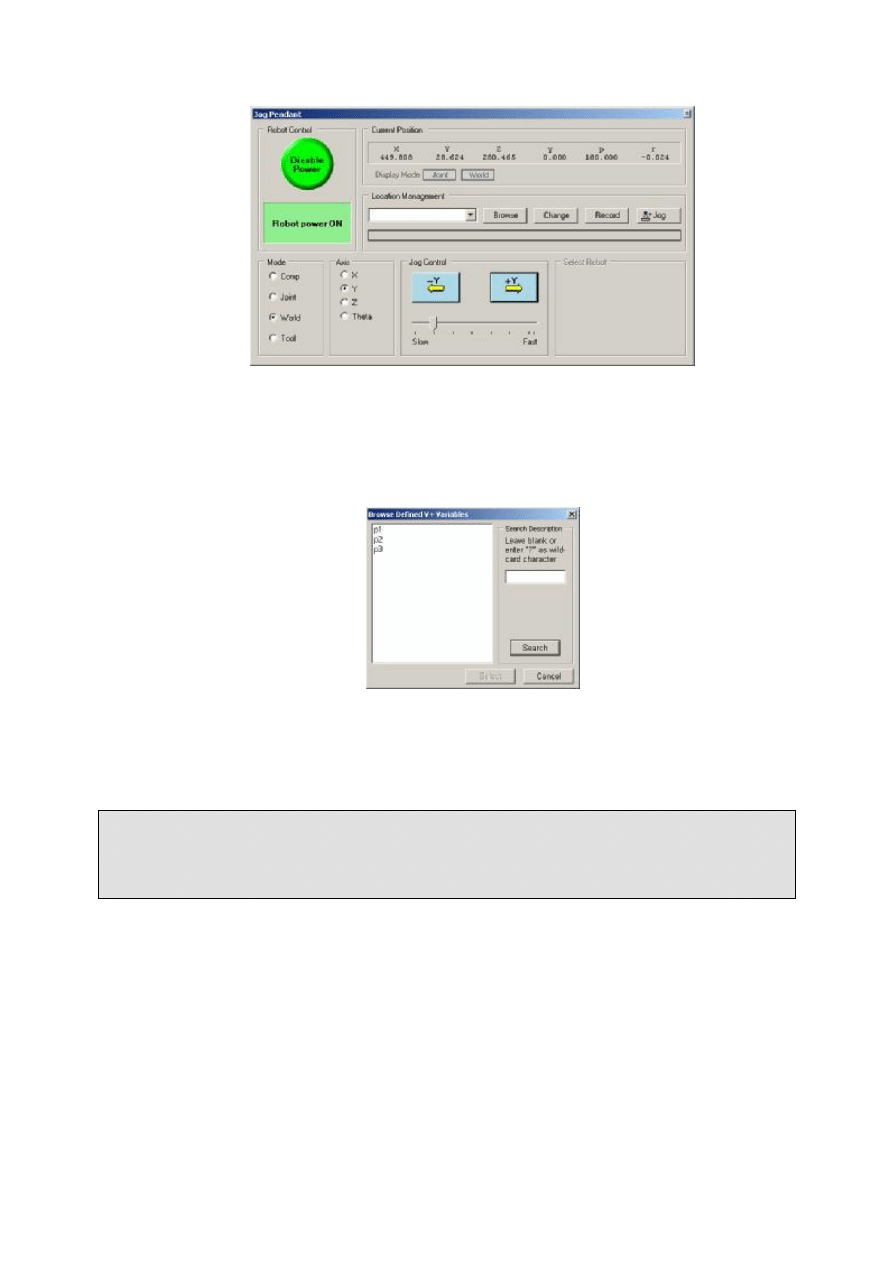

Rys. 12. Okno uczenia pozycji robota
List
ę zdefiniowanych przez użytkownika pozycji można w każdej chwili
przejrze
ć wybierając przycisk Browse. Wywoła on okno ze zdefiniowanymi
zmiennymi, które wykorzystywa
ć się będzie w tworzonym programie (rys.13).
Rys. 13. Okno ze zdefiniowanymi zmiennymi (lista pozycji)
Po wykonaniu powy
ższych czynności można już przejść do samego
programowania.
UWAGA!!! Przed za
ładowaniem napisanego programu należy się upewnić, czy w
pami
ęci sterownika robota nie został żaden wcześniej napisany program. W tym celu
najlepiej u
żyć ikony znajdującej się w zakładce Program Manager
→Zero Contens of
Controller Memory.
Po zdefiniowaniu w programie u
żywanych cyfrowych wejść i wyjść oraz
okre
śleniu wartości prędkości i przyspieszeń, z jakimi mają się przesuwać człony
manipulatora, mo
żna kolejno definiować poszczególne przesunięcia i akcje związane
z bie
żącymi stanami, np.: otwarcie lub zamknięcie chwytaka, włączenie zasysania
czy te
ż wydmuchu w chwytaku podciśnieniowym, itp. (rys. 14). Bieżące zmiany w
programie nale
ży kolejno zapisywać. Napisany poprawnie program uruchamia się
przeci
ągając powstały plik z okna Program Manager do okna Program Execution –
jako zadanie 1 (task 1). Program uruchamiamy przyciskiem Execute task – okno
Program Execution. Przerwanie programu nast
ępuje po wybraniu ikony Stop all task
we wspomnianym wcze
śniej oknie. Po sprawdzeniu poprawności działania
programu, mo
żna dokonywać stosowych korekt (o ile wymaga tego sytuacja), tj.
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
10
zmienia
ć współrzędne zdefiniowanych wcześniej pozycji, dodawać kolejne zadania
do wykonania przez robot.

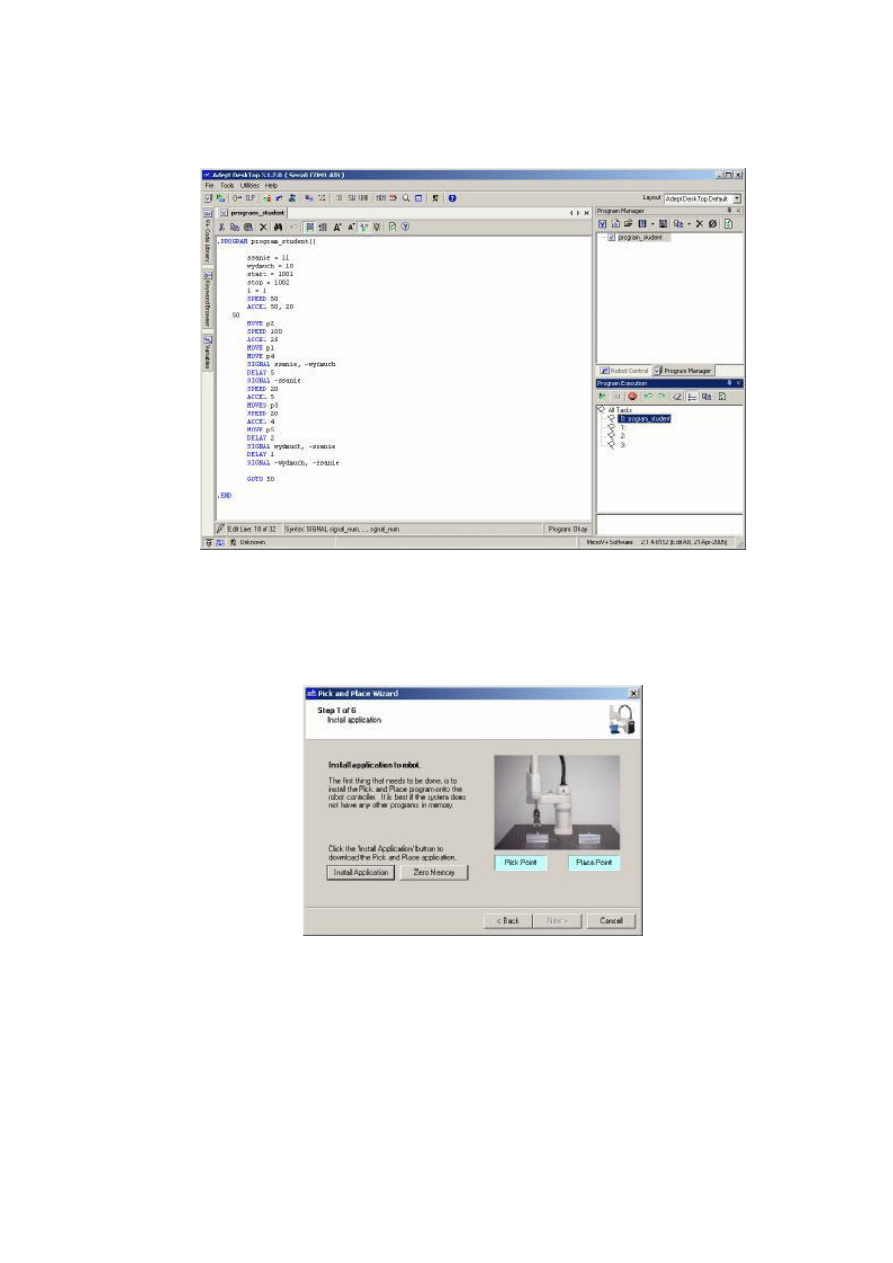

Rys. 14. Okno z przyk
ładowo zaprogramowanych zadaniem typu pick and place
Do zaprogramowania prostego zadania typu pick and place mo
żna również
wykorzysta
ć kreator dostarczony razem z oprogramowaniem Adept DeskTop.
Kreator wywo
łuje się menu górnych Utilites
→Pick And Place Wizard (rys. 15).
Rys. 15. Okno kreatora Pick And Place Wizard
Post
ępując według kolejnych instrukcji kreatora jesteśmy w stanie
zaprogramowa
ć robot do wykonania prostego zadania. Stworzony przez kreator
program zawiera poza niezb
ędnymi do wykonania zadania instrukcja również
szczegó
łowy opis co dane instrukcje wykonują, za co odpowiadają.
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
11
Aby mo
żna było prześledzić (przetestować) poprawność zaprogramowanego
ruchu mo
żna w tym celu wykorzystać okno monitora terminala. Które wywołuje się
wybieraj
ąc kursorem myszy z menu Tools
→Debug Tools→Monitor Terminal
Emulator. W pojawiaj
ącym się oknie (rys.16) wpisujemy przykładowe polecenie:
do @0 move p2
Rys. 16. Widok okna monitora terminala
12. Spis podstawowych instrukcji niezb
ędnych do napisania programu
ACCEL – instrukcja ustawiaj
ąca wartość przyspieszenia przesunięć członów robota
Przyk
ład składni: ACCEL 50, 30 – ustawia wartość przyspieszenia na 50% wartości
nominalnej i przyspieszenia przy hamowaniu na 30% wartości nominalnej
SPEED – instrukcja ustawiaj
ąca nominalną wartość prędkości przesunięć członów
robota.
Przyk
ład składni: SPEED 50 – ustawia wartość na 50% dla następnego przesunięcia
MOVE – inicjalizuje przesuni
ęcia członów robota do danej pozycji z określona
orientacj
ą, opisującą dane przemieszczenie. Jest to przesunięcie interpolowane
osiowo
MOVES – tak jak powy
żej tyle tylko, że jest to przesunięcie prostoliniowe bez zmiany
konfiguracji
Przyk
ład składni: MOVE P1
APPRO – przesuwa cz
łony robota względem pozycji zdefiniowanej do względnie
okre
ślonego miejsca – przypadek interpolacji osiowej
APPROS – przesuni
ęcie prostoliniowe bez zmiany konfiguracji
Przyk
ład składni: APPRO P1, - 50
CALIBRATE – instrukcja inicjalizuj
ąca pozycjonowanie systemu do bieżącej pozycji
Przyk
ład składni: CALIBRATE mode, status
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
12
FOR – p
ętla wykonywania instrukcji określoną liczbę razy
Przyk
ład składni: FOR i = 1 TO 10
FOR j = 1 TO 10
array[i,j] = 0
END
END
Wypełnienie macierzy rozmiaru 10x10 wartościami 0.
WHILE…DO… – instrukcja p
ętli wykonująca założony warunek (jeżeli jest on
spe
łniony) wykonuje się instrukcja DO.
Przyk
ład składni:
WHILE
warunek
DO
polecenia na przesunięcie członów
END
GOTO – instrukcja przesuwaj
ąca wykonywanie programu do określonej wcześniej
etykiety w programie, która mo
że zawierać podprogram do wykonywaniaokreślonych
przesuni
ęć, itp.
Przyk
ład składni:
25 IF i>100 THEN
26 MOVES P5
27 GOTO 100
28 END
29
30 100 MOVE P4
IF...THAN...ELSE – uwarunkowana grupa instrukcji sprawdzaj
ąca określony
warunek. Je
żeli nie jest on spełniony wykonuje się druga cześć programu.
Przyk
ład składni:
IF
warunek logiczny
THEN
Pierwszy krok
ELSE
Drugi krok
END
SIGNAL – instrukcja za
łączająca lub wyłączająca odpowiednio zdefiniowane cyfrowe
wyj
ścia lub wewnętrzne sygnały programowe
Przyk
ład składni: SIGNAL - reset, 4 – zanegowanie wyjścia reset, załączenie wyjścia 4
DELAY – instrukcja powoduj
ąca zatrzymanie wszystkich członów robota na
okre
ślony czas.
Przyk
ład składni: DELAY 2
END – znacznik konieczny do wstawienia na koniec pisanego programu steruj
ącego
przemieszczeniami robota.
Programowanie przemieszczeń i ocena wpływu parametrów sterowania
na ruchy członów robota Adept Cobra i600 typu SCARA
Opracowanie: mgr inż. Roman Trochimczuk
Katedra Automatyki i Robotyki, Laboratorium Mechatroniki
13
13. Zadania do samodzielnej realizacji przez
ćwiczących
•
Zapozna
ć się z budową i obsługą robota Adept Cobra i600
•
Okre
ślić przestrzeń roboczą
•
Okre
ślić wpływ zmiany prędkości i przyspieszenia na napędy i pracę robota
•
Wykorzysta
ć Pick and Place Wizard oprogramowania Adept DeskTop do
zaprogramowania wskazanego zadania
•
Zaprogramowa
ć robot do wykonania zadania typu pick and place
•
Zaprogramowa
ć robot do wykonania zadania paletyzacji
14. Sprawozdanie powinno zawiera
ć:
1. Kompletne dane wyszczególnione na standardowej stronie tytułowej
2. Opis wykonywanego zadania ze szkicem ustawienia robota i przedmiotów
3. Listing programu sterującego z komentarzami (należy podać ścieżkę dostępu
i nazw
ę pliku na dysku)
4. Spostrzeżenia i wnioski
15. Zasady BHP na stanowisku z robotem Adept Cobra i600
1. Obowiązują ogólne zasady BHP przy obsłudze urządzeń zasilanych z sieci 220V
2. Niedozwolone jest przebywanie w strefie ograniczonego ruchu wewnątrz osłony
bezpiecze
ństwa w trakcie realizacji przemieszczeń członów robota
3. W przypadku, gdy robot wykona błędne przemieszczenie i dojdzie do
jakichkolwiek kolizji lub wyst
ąpią objawy nienormalnej pracy zespołów napędów
lub sterowania nale
ży natychmiast wyłączyć zasilanie sterowników robota
4. Nie należy próbować ręcznego przemieszczania osi robota przy włączonym
zasilaniu
5. Uruchomienie wykonywania programu przez robot może odbywać się tylko i
wy
łącznie pod nadzorem i za zgodą osoby prowadzącej zajęcia
6. Wykonywanie czynności związanych z okresową obsługą techniczną powinno być
wykonywane przez przeszkolony personel
7. Niedopuszczalne są wszelkie ingerencje w aktualne okablowanie stanowiska
laboratoryjnego (elektryczne, pneumatyczne) bez uzgodnienia z osob
ą
prowadz
ąca zajęcia.
16. Literatura
1. John J. Craig - „Wprowadzenie do robotyki" - WNT Warszawa 1993
2. Instrukcja obs
ługi robotów serii Adept Cobra i600/i800 – TB-Automation,
Kraków 2005
3. strona firmy Adept
http://
4. help do programowania w j
ęzyku microV+:
http://www.adept.com/main/ke/DATA/v%20plus/microv/microvhelp.htm#commandsum.html
