NAPRAWA : WAHACZ TYLNEGO ZAWIESZENIA :

PILNE : Przestrzegać środków ostrożności, jakie należy podjąć przed przystąpieniem do naprawy Patrz broszura
"ZALECENIA - ŚRODKI OSTROŻNOŚCI" .

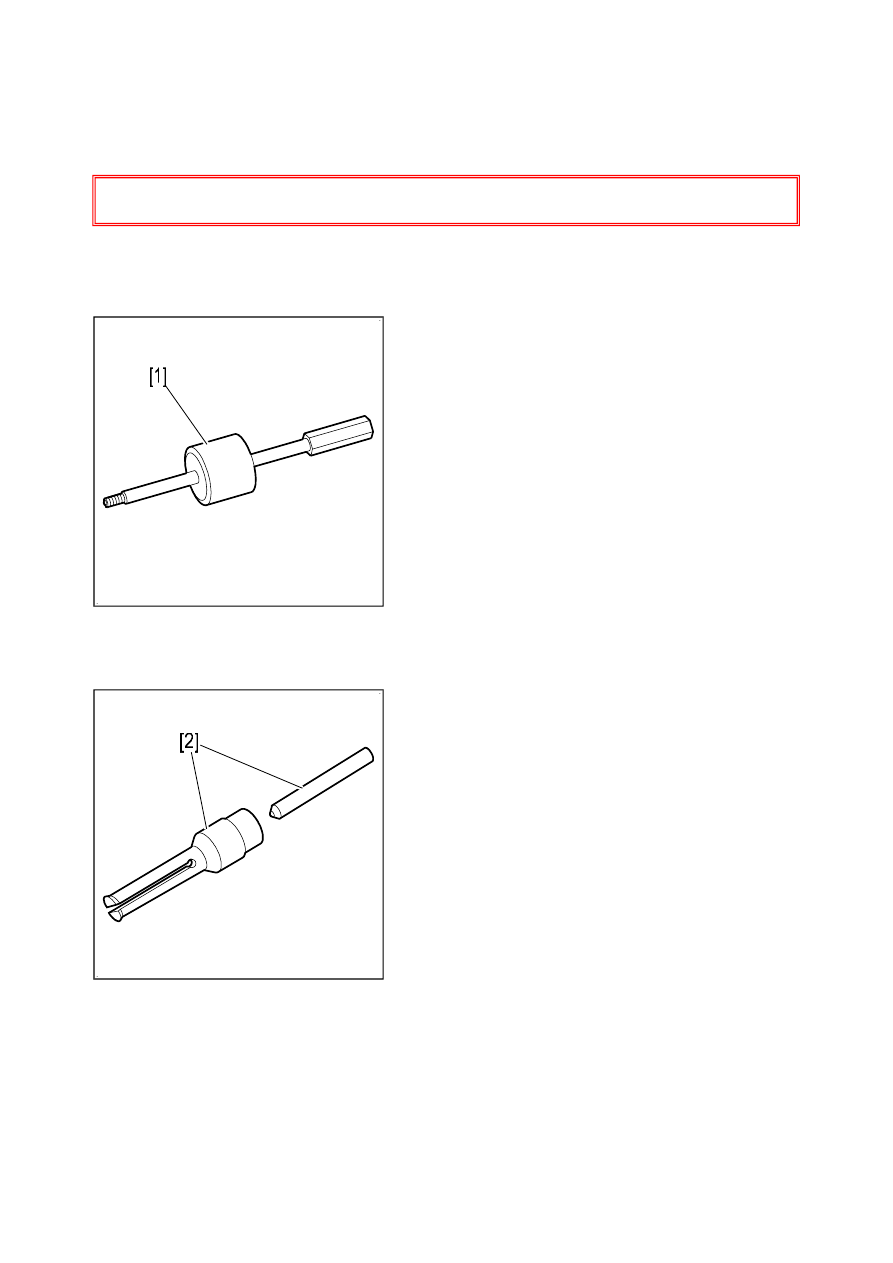

1. Oprzyrządowanie zalecane

[1] ściągacz bezwładnościowy 1671-T.A .

[2] Nasadka rozprężna o średnicy 17 mm 1672-T .

Rysunek : E5AP1XFC

Rysunek : E5AP1XGC

Strona 1 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

[3] Nasadka rozprężna o średnicy 35 mm 6308-T .

[4] Trzpień gwintowany o średnicy 14 mm z nakrętkami i podkładkami 7104-T.N .

Rysunek : E5AP1XHC

Rysunek : E5AP1XJC

Strona 2 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

[5] Element oporowy 7104-T.M .
[6] Element oporowy 7104-T.J .

[7] Tuleja 7104-T.L .
[8] Element oporowy 7104-T.P .

[9] Czujnik zegarowy 2437-T. .

Rysunek : E5AP1XKC

Rysunek : E5AP1XLC

Rysunek : E5AP1XMC

Strona 3 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

[10] Przyrząd do regulacji łożysk wahacza tylnego zawieszenia 8601-T.S1 .
[11] Rozpórka 8601-T.S2 .

2. Demontaż

Podnieść i ustalić pojazd, tak aby tylne koła zwisały swobodnie .
Zdemontować wahacz tylnego zawieszenia (patrz opis odpowiedniej operacji) .
Unieruchomić wahacz tylnego zawieszenia w imadle .

(1a) Pokrywa łożyska .
(1b) Pokrywa łożyska .
(2a) Pierścień uszczelniający .
(2b) Pierścień uszczelniający .
(3a) Łożysko stożkowe .
(3b) Łożysko stożkowe .
(4a) Zewnętrzny pierścień łożyska .
(4b) Zewnętrzny pierścień łożyska .
(5) Podkładki regulacyjne .
(6) tulejka dystansowa .
(7) Osłona .

Rysunek : E5AP1XNC

Rysunek : B3DP08VD

Strona 4 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

Ustawić przyrządy [1] i [2] .
Wyciągnąć pokrywę łożyska (1a) .

Ustawić przyrządy [1] i [2] .
Wyciągnąć :

Pokrywę łożyska (1b)

Podkładkę regulacyjną (5)

Tulejkę dystansową (6)

Zdemontować przyrządy .
Zdemontować :

Uszczelka (2a)

Uszczelka (2b)

Łożysko (3a)

Łożysko (3b)

Rysunek : B3DP08WD

Rysunek : B3DP08XD

Strona 5 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

Ustawić przyrządy [1] i [3] .
Wyciągnąć zewnętrzny pierścień łożyska (4a) .
Powtórzyć operację dla drugiego zwnętrznego pierścienia łożyska (4b) .
Zdemontować przyrządy .

Zamontować przyrządy [1], [3] i [5] .
Wyciągnąć osłonę (7) .

3. Montaż

Oczyścić wahacz tylnego zawieszenia .

UWAGA : Sprawdzić wahacz tylnego zawieszenia (korozja, zużycie powierzchni nośnych łożysk .

Rysunek : B3DP08YD

Rysunek : B3DP08ZD

Strona 6 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

Zamontować zespół na przyrządzie [4] :

Ochraniacz (7)

Narzędzia [6], [5] i [7]

Nasmarować osłonę i wnętrze wahacza tylnego zawieszenia .
Zamontować osłonę (7) za pomocą pobijaka .
Zdemontować przyrządy .

Zamontować zespół na przyrządzie [4] :

Narzędzie [6]

Zewnętrzny pierścień łożyska (4a)

Ustawić zespół w wahaczu tylnego zawieszenia .
Ustawić przyrządy [8] i [7] .
Dokręcać nakrętkę aż do wprowadzenia na miejsce pierścienia łożyska (4a) .
Powtórzyć operację dla drugiego zwnętrznego pierścienia łożyska (4b) .
Zdemontować przyrządy .

Rysunek : B3DP090D

Rysunek : B3DP091D

Strona 7 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

Zmontować :

Przyrządy [10] i [11]

Łożysko (3a)

Łożysko (3b)

Pokrywę łożyska (1b)

Czujnik zegarowy [9]

Dokręcać nakrętkę "a" przyrządu [10] aż do zetknięcia wszystkich części .
Wyzerować przyrządy [9] i [10] .

Wkręcić tuleję "b" przyrządu [10] aż do zetknięcia tulei "b" i tłoka (ściśnięcie sprężyny) .
Odczytać wartość "A" na czujniku zegarowym [9] .

4. Regulacje

Obliczenie grubości podkładki regulacyjnej .
Ce = A - 9,24 mm .
Ce : Oszacowana grubość podkładki regulacyjnej (mm) .
A : Wartość zmierzona na czujniku (mm) .
Zdemontować przyrządy .

Rysunek : B3DP092D

Rysunek : B3DP093D

Strona 8 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

Dopasowanie grubości podkładki regulacyjnej w funkcji długości tulejki dystansowej .
Zmierzyć długość "B" nowej tulejki dystansowej (6) .
Obliczenie wartości korekcji "D" grubości podkładki regulacyjnej .
D = B - 188,3 mm .
Wartość "C" grubości podkładki regulacyjnej .
C = Ce - D .

Zamontować następujące części :

Pokrywę łożyska (1b)

Uszczelka (2b)

Podkładka regulacyjna

Łożysko (3b)

Tulejkę dystansową (6)

Zamontować zespół na przyrządzie [4] .

Rysunek : B3DP094C

Rysunek : B3DP095C

Strona 9 z 10

C5 II - B3DJ06P0 - Naprawa : Wahacz tylnego zawieszenia :

2011-04-27

http://127.0.0.1:6091/affiche.do?doc=47433&ref=B3DJ06P0

Nasmarować :

Wahacz tylny

Tulejkę dystansową (6)

Łożyska

Ustawić w wahaczu tylnego zawieszenia następujące elementy :

Przyrząd [4] z zespołem części

Łożysko (3a)

Uszczelka (2a)

Pokrywę łożyska (1a)

Narzędzie [7]

Dokręcić nakrętki aż do wprowadzenia łożysk na miejsce .
Zdemontować przyrządy .
Zamontować wahacz tylnego zawieszenia (patrz opis odpowiedniej operacji) .

Rysunek : B3DP096D
