MODYFIKACJA : BELKA SKRĘTNA ZAWIESZENIA TYLNEGO - CZUJNIKI

TYLNYCH KÓŁ

Z SYSTEMEM ESP I SYSTEM ANTYPOŚLIZGOWY OD OPR 9528

1. Odnośne pojazdy

CITROEN C5.

2. Data wprowadzenia

Zastosowanie od numeru OPR : 9528.

3. Modyfikacja

Zmiany :

Nowa zabudowa wiązek elektrycznych czujników tylnych kół

Skasowanie otworów do mocowania wsporników ( 2) i (5), na poprzeczce osi tylnej

Skasowanie wsporników (2) i (5)

Nowe czujniki tylnych kół (długość 1670 mm zamiast 1767 mm)

4. Dawny montaż (aż do numeru operacji 9527)

Rysunek : B3DP0APD

Oznaczenie Oznaczenie

Numer części zamiennej

(1)

Czujniki tylnych kół 4545 87

(2)

podstawkę

4547 H6

(3)

podstawkę

Lewy : 4547 H1
Lewe : 4547 H2

(4)

Zaczepy

4547 H5

(5)

podstawkę

Lewy : 4547 H3
Lewe : 4547 H4

(6)

Zaczepy

5280 Q1

Page 1 of 2

C5 - B3FT0AP0 - Modyfikacja : Belka skrętna zawieszenia tylnego - Czujniki tylnych...

2012-05-13

http://127.0.0.1:6091/affiche.do?ref=B3FT0AP0&refaff=B3FT0AP0

background image

5. Nowy montaż (od Nr OPR 9528)

6. Części zamienne

Dział części zamiennych rozprowadza aktualnie :

Nowe poprzeczki osi tylnej

Części nowego montażu

Części dawnego montażu

7. Montaż nowej poprzeczki osi tylnej (pojazd aż do nr OPR 9527)

UWAGA : Przed każdą naprawą zidentyfikować typ montażu.

Należy wykonać następujące operacje :

Wykonać szablon do wiercenia otworów w poprzeczce osi tylnej

Wykonać przygotowanie poprzeczki osi tylnej

UWAGA : Patrz odpowiednia operacja : Przygotowanie : Belka skrętna zawieszenia tylnego.

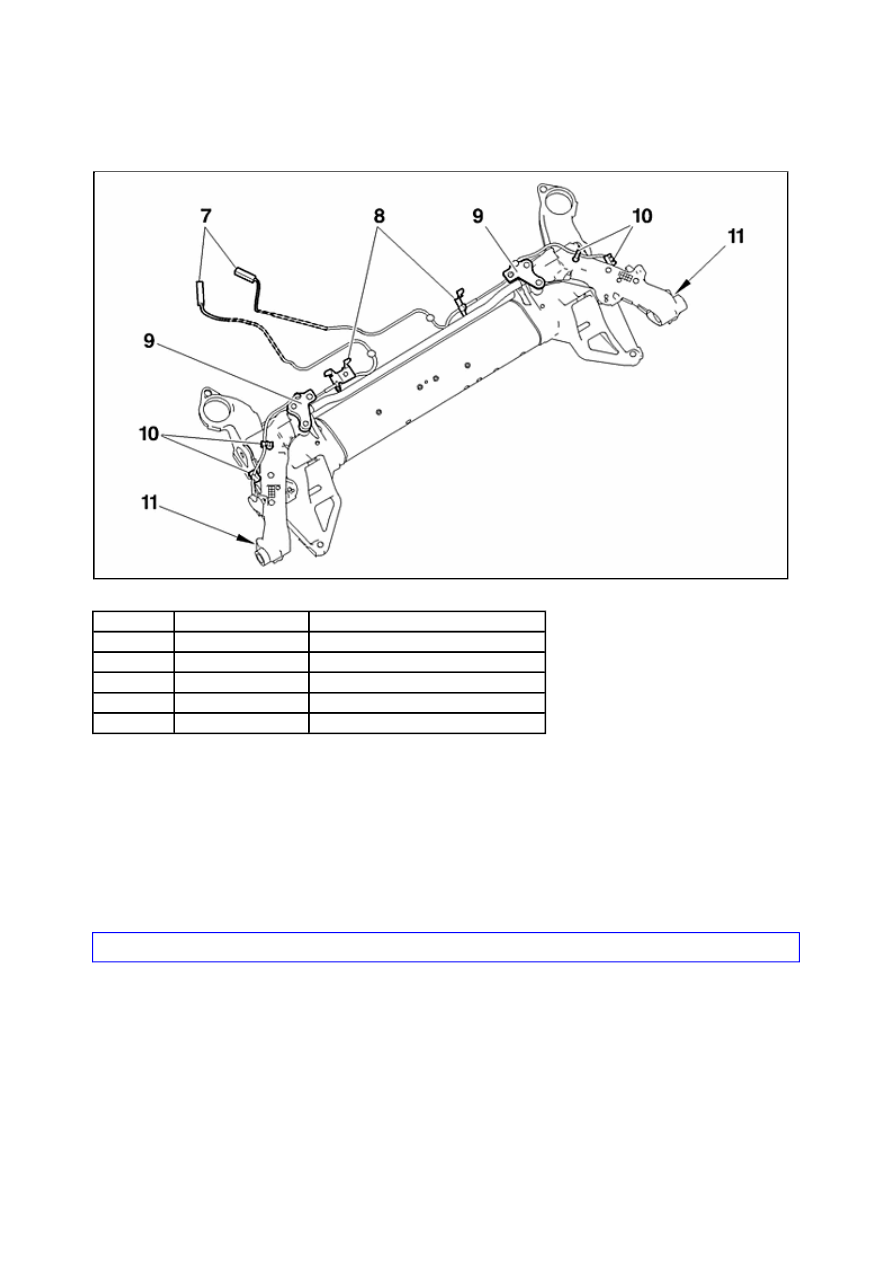

Rysunek : B3DP0AQD

Oznaczenie Oznaczenie

Numer części zamiennej

(7)

Czujniki tylnych kół 4545 A5

(8)

podstawkę

Wsporniki przyspawane do nadwozia

(9)

podstawkę

4817 06

(10)

Zaczepy

4815 16

(11)

Zaczepy

4814 71

Page 2 of 2

C5 - B3FT0AP0 - Modyfikacja : Belka skrętna zawieszenia tylnego - Czujniki tylnych...

2012-05-13

http://127.0.0.1:6091/affiche.do?ref=B3FT0AP0&refaff=B3FT0AP0
