Sprawdzenie Układ dodawania preparatu do paliwa

background image

SPRAWDZENIE : UK AD DODAWANIA PREPARATU DO PALIWA

PILNE :

Przestrzega zalece dotycz cych bezpiecze stwa i czysto ci

.

1. Oprzyrz dowanie

Przyrz d

Oznaczenie

Oznaczenie

Rysunek : E5AB0JWT

[DA 16]

R czna pompka podci nienia DA16 z
ko cówkami

Rysunek : E5AB092T

[1613-G] Pojemnik z podzia , z przewodem

gi tkim i z czk zatrzaskow

[0188-T] Zestaw za lepek

Page 1 of 7

207 (A7) - B1KD011AP0 - Sprawdzenie : Uk ad dodawania preparatu do pali...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KD011AP0&refaff=B1KD011AP0

background image

2. Schemat : Uk ad dodawania preparatu do paliwa

Rysunek : E5AB06IT

Rysunek : E5AD01HT

-

Stacja diagnostyczna

Page 2 of 7

207 (A7) - B1KD011AP0 - Sprawdzenie : Uk ad dodawania preparatu do pali...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KD011AP0&refaff=B1KD011AP0

background image

(1) Wtryskiwacz dodatku (Modu wska nika pompy paliwowej ).
(2) Zawór zwrotny (W zale no ci od wyposa enia).
(3) Przewód zasilaj cy dodatku.
(4) Pompa dodatku do paliwa (Zbiornik dodatku do paliwa).

UWAGA : Niektóre samochody nie s wyposa one w zawór zwrotny wtryskiwacza dodatku.

UWAGA : Wtryskiwacz dodatku wyposa ony w zawór zwrotny powinien si otworzy przy ci nieniu 200
mbarów (W zale no ci od wyposa enia).

3. Sprawdzenie

PILNE :

Przestrzega zasad bezpiecze stwa i czysto ci zwi zanych z filtrem cz stek sta ych

.

3.1. TEST SLUCHOWY POMPY DODATKU

Wykona test urz dzenia wykonawczego "w czanie pompy dodatku do paliwa" (W zale no ci od wersji) ;
Za pomoc przyrz du diagnostycznego.

UWAGA : Ten test jest testem "na s uch" umo liwiaj cym sprawdzenie wysterowania pompy dodatku do
paliwa.

Rysunek : B1KD00SD

Sprawdzenie

Odg os s yszalny na poziomie pompy
dodatku do paliwa

Brak odg osu na poziomie pompy dodatku do
paliwa

Stwierdzenie

Pompa dodatku do paliwa jest
sterowana

Pompa dodatku do paliwa jest uszkodzona albo
zasilanie jest wy czone

Dzia anie

Kontynuowa sprawdzanie

Przywróci dzia anie pompy dodatku do paliwa -
Kontynuowa sprawdzanie

Page 3 of 7

207 (A7) - B1KD011AP0 - Sprawdzenie : Uk ad dodawania preparatu do pali...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KD011AP0&refaff=B1KD011AP0

background image

3.2. Kontrola uk adu domieszkowania paliwa

PILNE : W trakcie wszelkich czynno ci i operacji przy uk adzie domieszkowania paliwa, nosi okulary
ochronne i r kawice odporne na dzia anie w glowodorów.

UWAGA : Sprawdzi wzrokowo stan przewodu zasilaj cego dodatku (3), poszukuj c ladów wycieków
dodatku. Wymieni przewód zasilaj cy dodatku (3) (w razie potrzeby).

Pod czy narz dzie [DA16] do przewodu zasilaj cego dodatku (3) ; Za pomoc rurki ze z czk
zatrzaskow , zapewniaj

szczelno monta u.

Pompowa pomp r czn [DA16] w cyklu t oczenia.

3.3. Sprawdzenie : Przewód zasilaj cy dodatku

Rysunek : B1KD00TD

Sprawdzenie

Ci nienie ni sze lub równe 200
mbarów

Ci nienie wy sze od 200 mbarów

Stwierdzenie

Wtryskiwacz dodatku i przewód
zasilaj cy dodatku nie s zatkane

Wtryskiwacz dodatku jest
zablokowany ALBO Przewód zasilaj cy dodatku jest

zatkany

Dzia anie Stan prawid owy

Koniec kontroli

Stan nieprawid owy

Kontynuowa sprawdzanie

Page 4 of 7

207 (A7) - B1KD011AP0 - Sprawdzenie : Uk ad dodawania preparatu do pali...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KD011AP0&refaff=B1KD011AP0

background image

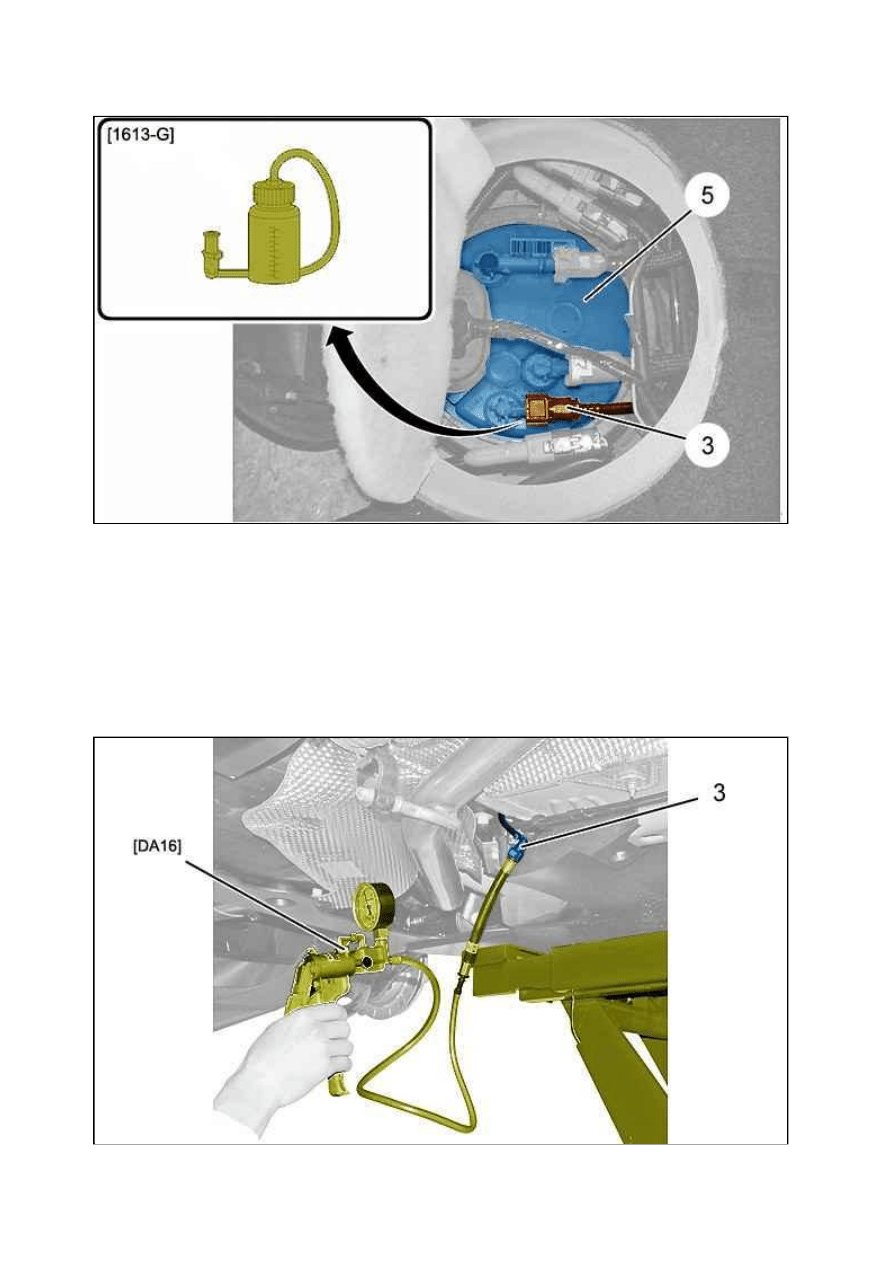

Od czy przewód zasilaj cy dodatku (3) na poziomie modu u czujnika poziomu i pompy paliwa (5).
Zatka : Modu pompy i wska nika poziomu paliwa (5) ; Przy pomocy przyrz du [0188-T].
Za

narz dzie [1613-G] na z czk przewodu zasilaj cego dodatku (3) w celu odzyskania p ynu

dodatku ; Za pomoc specjalnego czujnika (Zestaw do nape niania zbiornika dodatku do paliwa).

UWAGA : W niektórych wersjach, operacja ta wymaga cz ciowego albo ca kowitego demonta u
zbiornika paliwa.

Rysunek : B1HDZBAD

Rysunek : B1KD00TD

Page 5 of 7

207 (A7) - B1KD011AP0 - Sprawdzenie : Uk ad dodawania preparatu do pali...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KD011AP0&refaff=B1KD011AP0

background image

Pompowa pomp r czn [DA16] w cyklu t oczenia.

3.4. Sprawdzenie : Wtryskiwacz dodatku

Zdemontowa narz dzia [DA16], [1613-G], [0188-T].
Zatka przewód zasilaj cy dodatku (3) ; Przy pomocy przyrz du [0188-T].
Za

narz dzie [DA16] na wtryskiwacz dodatku (1) modu u czujnika poziomu i pompy paliwa (5) (w "a").

Pompowa pomp r czn [DA16] w cyklu t oczenia.

4. Nape nienie przewodu zasilaj cego dodatku

UWAGA : We wszystkich przypadkach : Nape nia systematycznie przewód zasilania dodatkiem (3).

Stwierdzenie

Ci nienie zerowe

Pozosta e przypadki

Przyczyna Przewód zasilaj cy dodatku nie jest zatkany

Przewód zasilaj cy dodatku
jest zatkany

Dzia anie

Stan prawid owy
Sprawdzi wtryskiwacz dodatku na poziomie modu u
czujnika poziomu i pompy paliwa

Wymieni przewód zasilaj cy
dodatku
Kontynuowa sprawdzanie

Rysunek : B1KD00WD

Stwierdzenie

Ci nienie ni sze lub równe
200 mbarów

Ci nienie wy sze od 200 mbarów

Przyczyna Wtryskiwacz dodatku nie

jest zatkany

Zawór zwrotny jest zablokowany zamkni ty w wtryskiwaczu
dodatku lub wtryskiwacz dodatku jest zatkany

Dzia anie Stan prawid owy

Koniec kontroli

Wymieni modu pompy i wska nika poziomu paliwa

Powtórzy kontrol obwodu zasilania dodatku

Page 6 of 7

207 (A7) - B1KD011AP0 - Sprawdzenie : Uk ad dodawania preparatu do pali...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KD011AP0&refaff=B1KD011AP0

background image

Zdemontowa narz dzia [DA16], [1613-G], [0188-T].
Pod czy przewód zasilaj cy dodatku (3) do modu u czujnika poziomu i pompy paliwa (5) i do pompy

dodatku (4).
Wykona test elementu wykonawczego "nape nianie przewodu: pompa dodatku do paliwa - wtryskiwacz
dodatku do paliwa" (W zale no ci od wersji) ; Za pomoc przyrz du diagnostycznego.

Page 7 of 7

207 (A7) - B1KD011AP0 - Sprawdzenie : Uk ad dodawania preparatu do pali...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KD011AP0&refaff=B1KD011AP0
