DEMONTAŻ-MONTAŻ : NAKŁADKA TYLNEJ PÓŁKI

1. Demontaż

Otwarcie tylnych drzwi.
Otwarcie bagażnika (Dostęp do blokad tylnych siedzeń) .

Zdemontować siedzisko tylne

.

Odblokować i przechylić tylne oparcie .
Zdemontować :

Ościeżnica prawa i lewa

Głośniki na tylnej półce

Zdemontować dolne mocowania (1) pasów bezpieczeństwa.

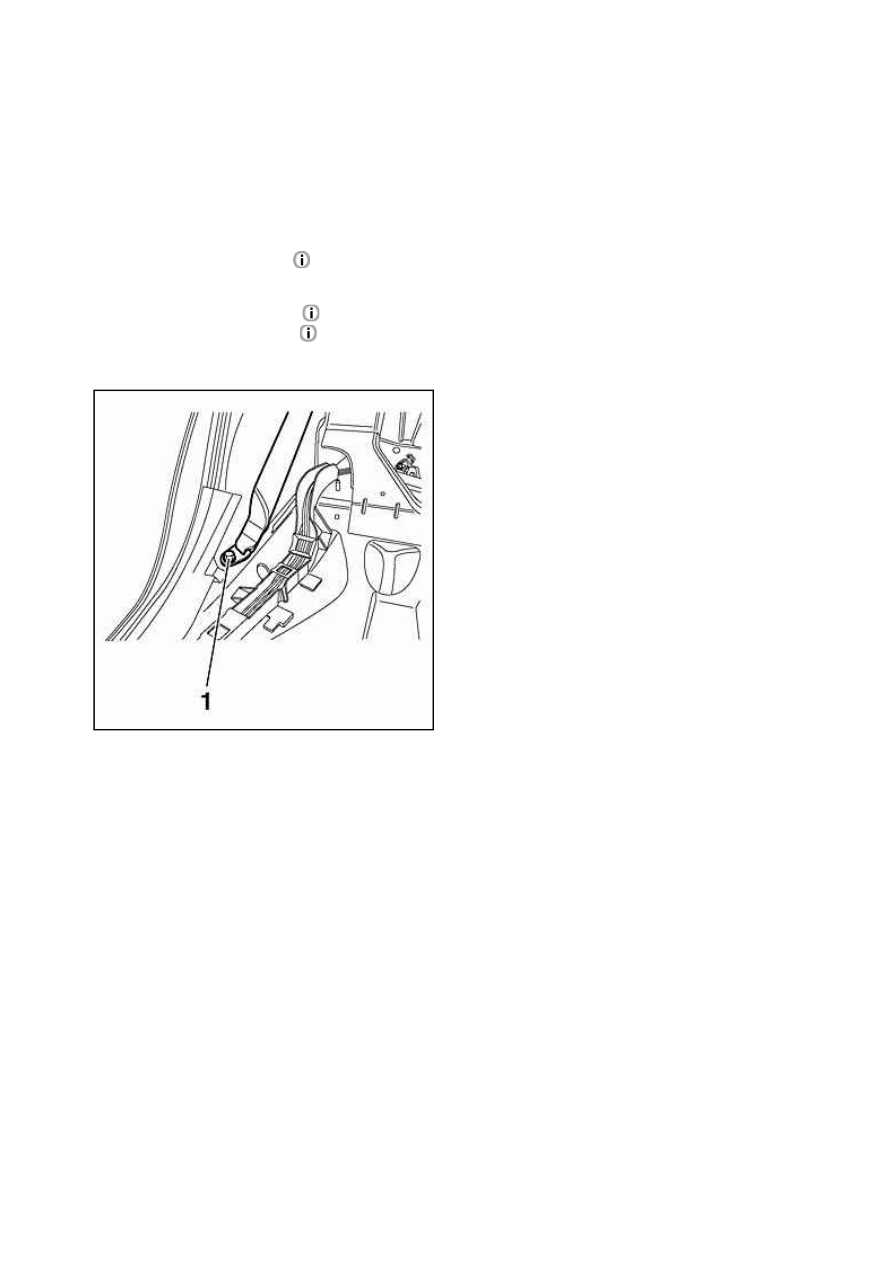

Rysunek : C5GK04VC

Strona 1 z 4

607 - C5GG28K1 - Demontaż-montaż : Nakładka tylnej półki

2015-03-13

http://127.0.0.1:6090/affiche.do?ref=C5GG28K1&refaff=C5GG28K1&typeDoc=2&i...

background image

Przez wnętrze bagażnika zdemontować 3 mocowania (2) zasłony (W zależności od wyposażenia) .

Przez wnętrze pojazdu.
Zdemontować :

spinki (3)
Mocowanie (4) w pojemniku

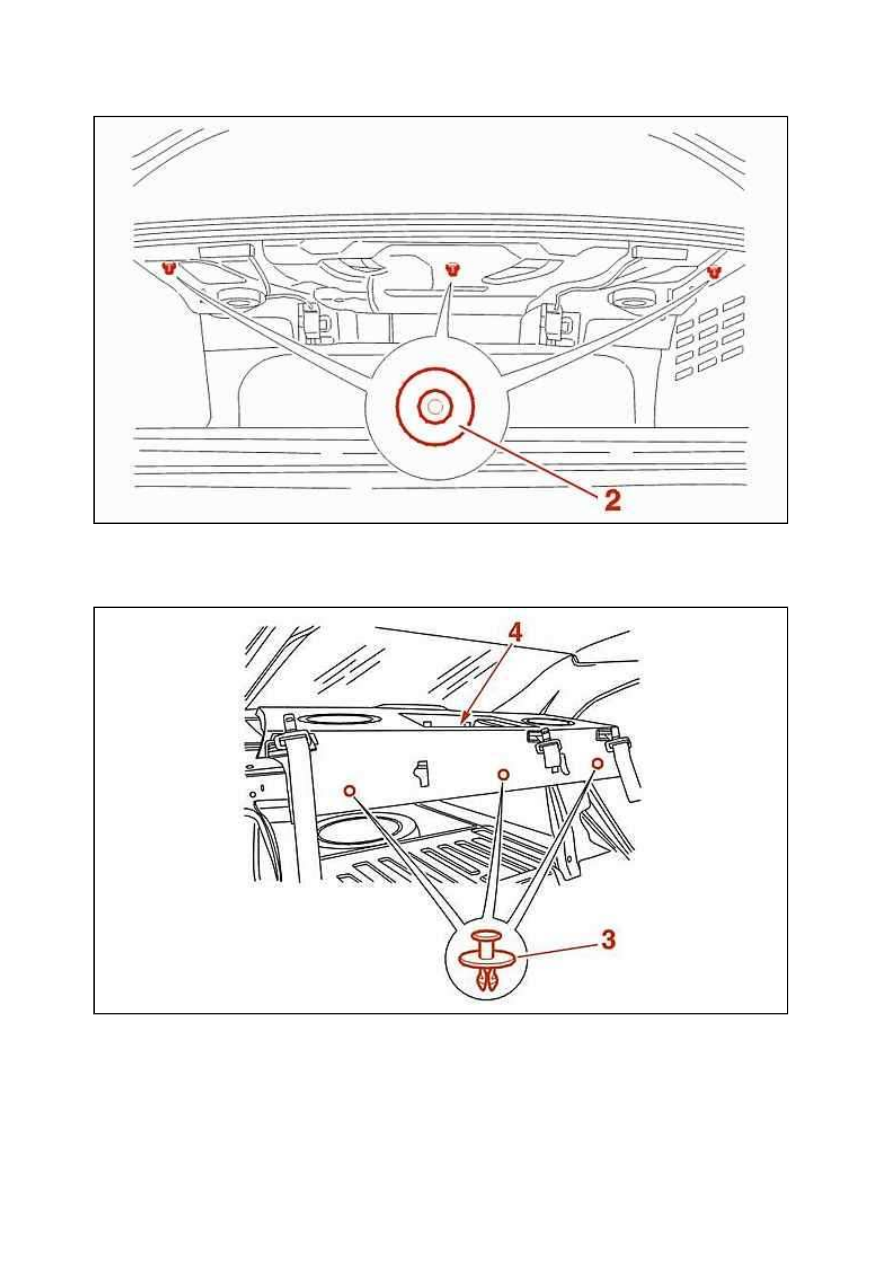

Rysunek : C5GK067D

Rysunek : C5GK0T7D

Strona 2 z 4

607 - C5GG28K1 - Demontaż-montaż : Nakładka tylnej półki

2015-03-13

http://127.0.0.1:6090/affiche.do?ref=C5GG28K1&refaff=C5GG28K1&typeDoc=2&i...

background image

Ostrożnie pociągnąć do siebie wykładzinę (5), aby ją odłączyć od półki tylnej.
Odłączyć :

Złącze 3. światła stop (6)
Złącze zasłony elektrycznej (7) (W zależności od wyposażenia)

Odpiąć elementy ozdobne (8) wykładziny (5).
Wyjąć zaczepy pasów (9) poprzez maskownice (8).
Zdemontować maskownice ( 8).

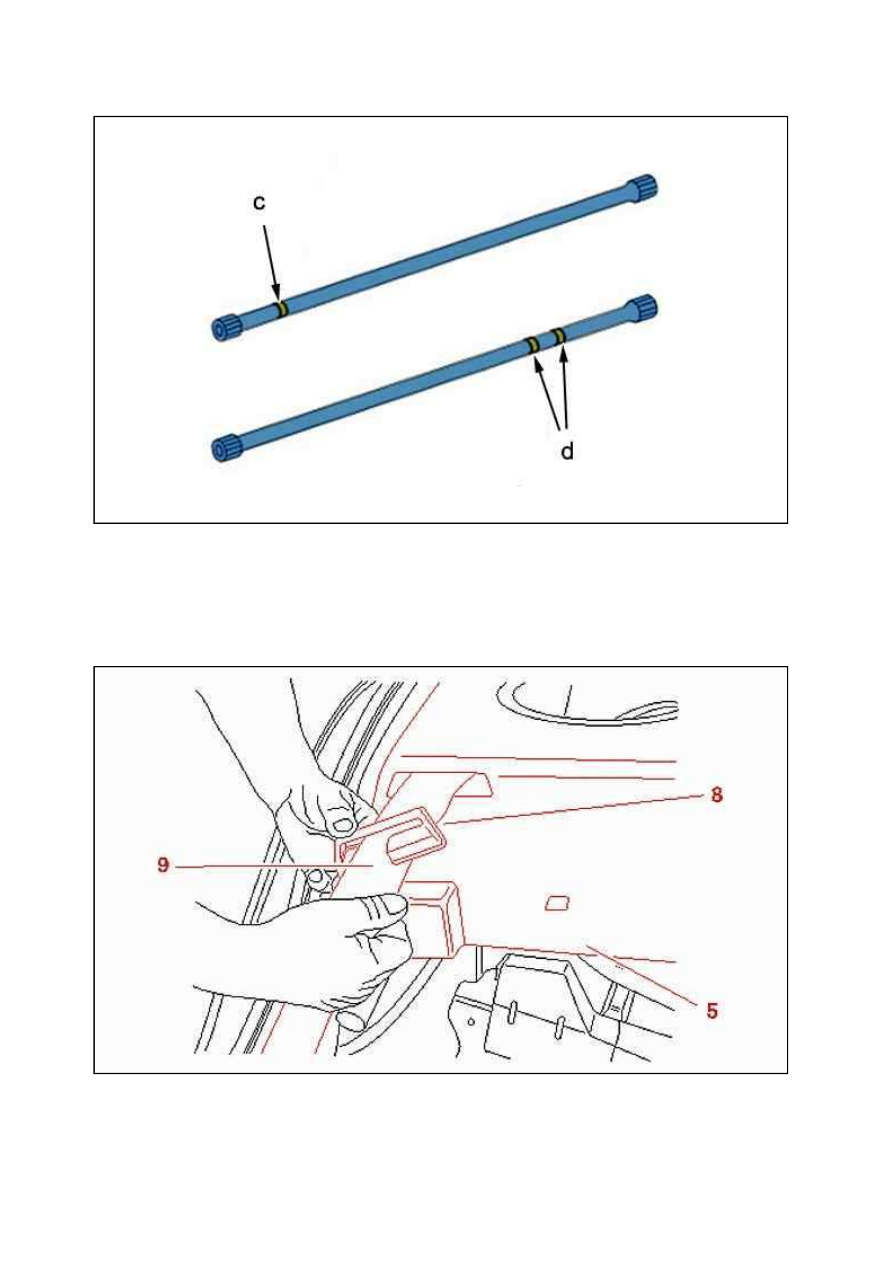

Rysunek : C5GK068D

Rysunek : C5GK0T8D

Strona 3 z 4

607 - C5GG28K1 - Demontaż-montaż : Nakładka tylnej półki

2015-03-13

http://127.0.0.1:6090/affiche.do?ref=C5GG28K1&refaff=C5GG28K1&typeDoc=2&i...

background image

Przeprowadzić 3 pasy bezpieczeństwa poprzez otwory wykładziny (5).
Zdemontować wykładzinę półki tylnej.

2. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.
Dokręcić śruby (1) momentem 2.3 ± 0.5 daNm .
Sprawdzić działanie pasów bezpieczeństwa i innego wyposażenia.

Strona 4 z 4

607 - C5GG28K1 - Demontaż-montaż : Nakładka tylnej półki

2015-03-13

http://127.0.0.1:6090/affiche.do?ref=C5GG28K1&refaff=C5GG28K1&typeDoc=2&i...
