Montageanleitung ICT Sitzventile

background image

Montageanleitung

Stand

Autor

Gültig für

Montageanleitung Sitzventile ICT

25.04.2013

ICT50

background image

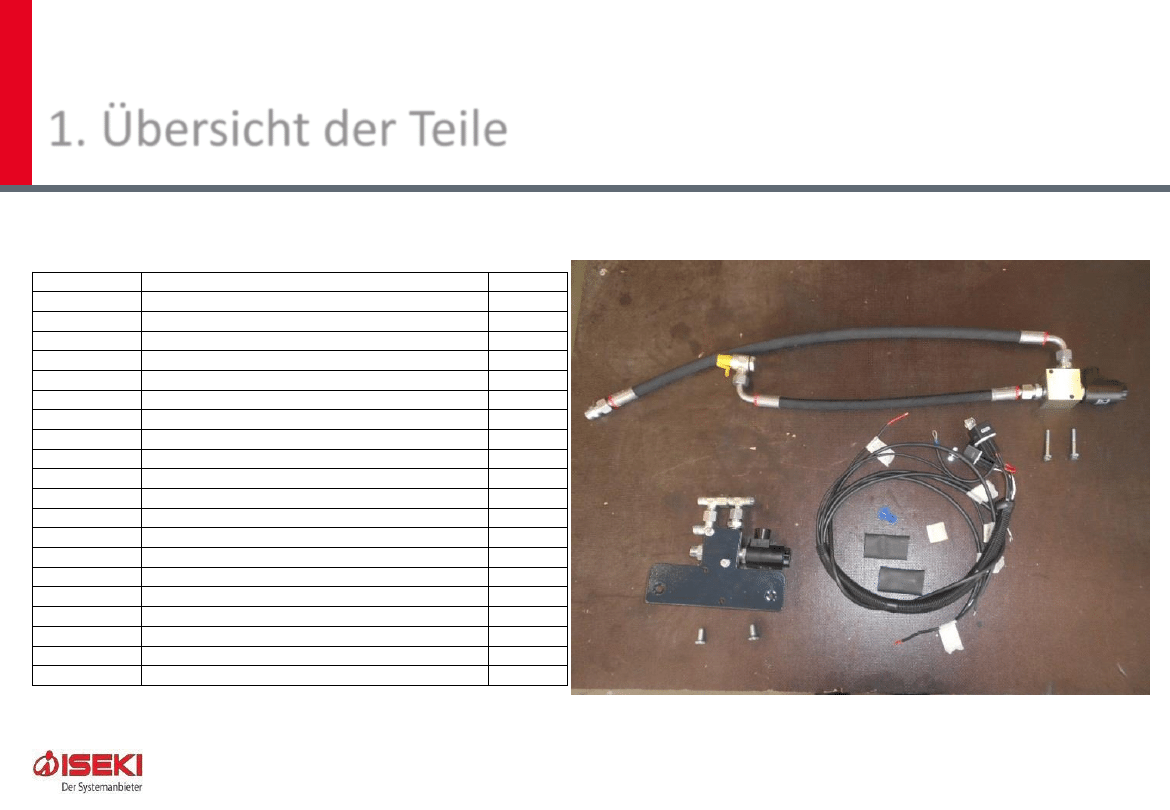

1. Übersicht der Teile

2

Artikelnummer Beschreibung

Menge

I-340-5005

Sitzventil, elektr. 30ltr, 3/8"

2

HY-V46-02

Einschraubstück 12 L, 3/8"-WD

3

0 332 204 125

Relais, Öffner/Schliesser 12V/25A

2

HY-S02-43

Hydraulikschlauch L=770/12L0°/12L90°

1

HY-S02-59

Hydraulikschlauch 2SC10-460/DKO12L-DKO12L90°

1

HY-V08-11

Verbinder G 12 L

1

HY-V13-16

T-Stück mit Mutter 10 l

1

HY-V21-15

Schwenkverschraubung 12L/M18x1,5

1

HY-V46-03

Einschraubstück 10L/3/8"-WD

1

HY-V37-02

L-Verschraubung 10 L

1

HY-V29-03

Schwenkwinkel 10L

1

Kabelstrang

1

Kabelklemme

1

S0931-M06-055 Sechskantschraube

2

S0931-M06-045 Sechskantschraube

2

F0127-A06

Feddering

2

U0125-A06

U-Scheibe

8

M0985-A06

Sicherungsmutter

2

S7991-M08-016 Senkkopfschraube

2

I-466-1110

Halter Sitzventile

1

background image

2. Vorbereitung

Um das Sitzventil für den Frontkraftheber zu montieren, muß die Kabine angekippt werden. Vor dem
ankippen den Frontkraftheber absenken, Luftansaughaube hinter der Kabine demontieren und
anschließend die Kabine mit der Handpumpe anheben. Kabine mit dem Rohr vorne sichern. Das Sitzventil
wird zwischen den beiden Hydraulikschläuchen (Zylinder unten) an dem T-Stück eingebaut. Siehe weitere
Beschreibung Seite 4.

Um das Sitzventil für den Heckkraftheber zu montieren, werden hinter der hintere linken Kabinenaufnahme
2 Löcher gebohrt. Des weiteren wird die Hydraulikleitung, die von dem Wegeventil zu dem Heckkraftheber
verlegt ist, getrennt. Siehe weitere Beschreibung Seite 5-6.

Der Kabelstrang wird neben der Handpumpe bzw. Heizungsschläuche montiert. Dieser wird an den
Sitzventilen, an dem Wegeventil und an der Elektrobox angeschlossen. Siehe weitere Beschreibung ab
Seite7.

3

background image

3. Montage

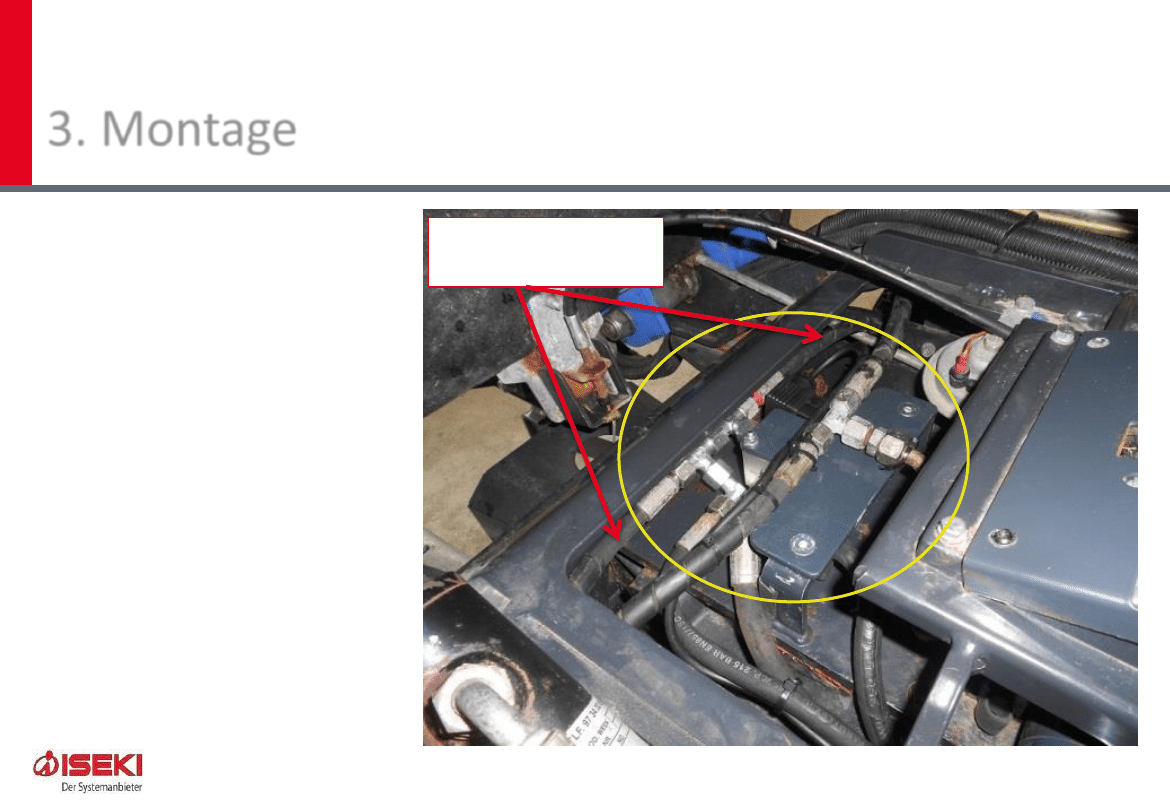

Halter mit dem Sitzventil vorne auf
den 2 Bügel (Getriebeplatte)
montieren.

Die 2 Hydraulikschläuche die von
dem Hubzylinder(unten) kommen an
das T-Stück anschließen.

Der Schlauch der von der
Stickstoffblase kommt an den
Schwenkwinkel anschrauben.

4

Schläuche von den
Zylinder unten

background image

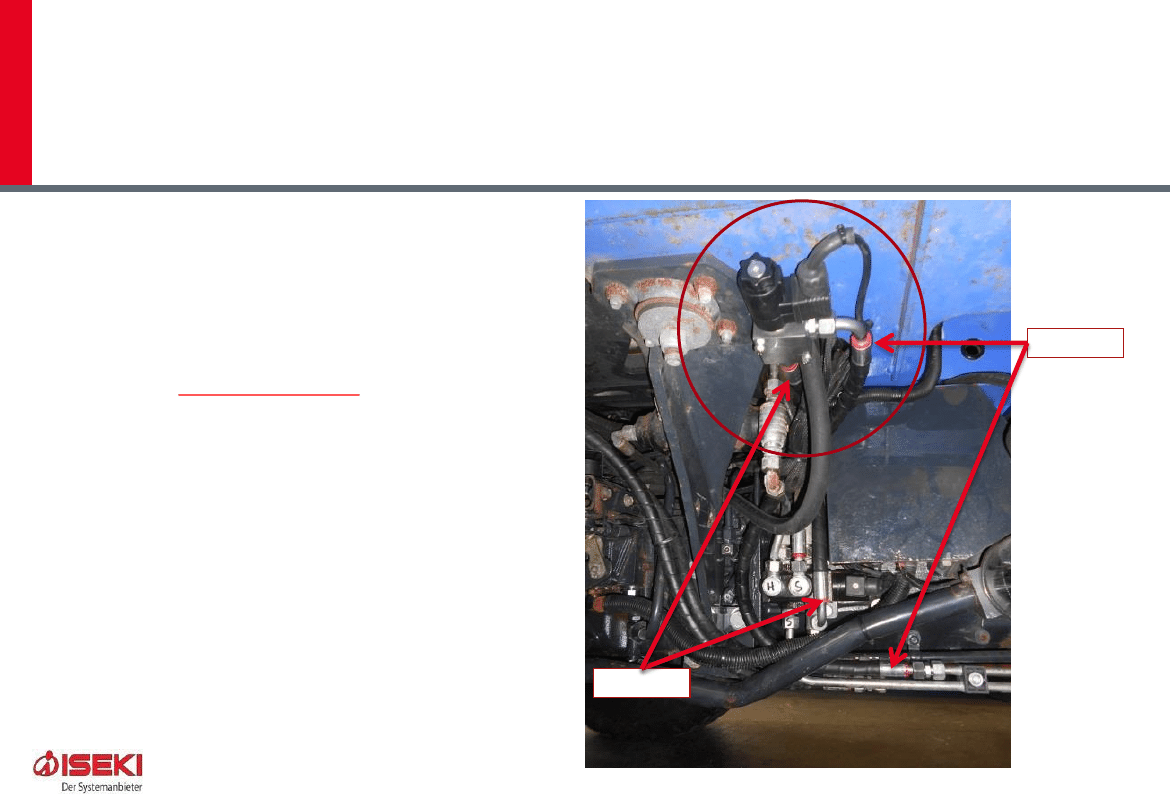

Das Sitzventil für den Heckkraftheber wird hinter der
hinteren linken Aufnahme der Kabine angeschraubt.
Hier werden 2 Löcher mit M6 Gewinde gebohrt.

Anschließend den Schlauch HY-S02-59 vom Sitzventil
(Anschluß 1) mit der Hydraulikleitung die zum
Hubzylinder

(unten am Zylinder)

geht verbinden.

(Leitung muß getrennt werden, siehe nächstes Bild)

Hydraulikschlauch HY-S02-43 vom Sitzventil(Anschluß 2)
zum Wegeventil anschließen.

5

HY-S02-59

HY-S02-43

background image

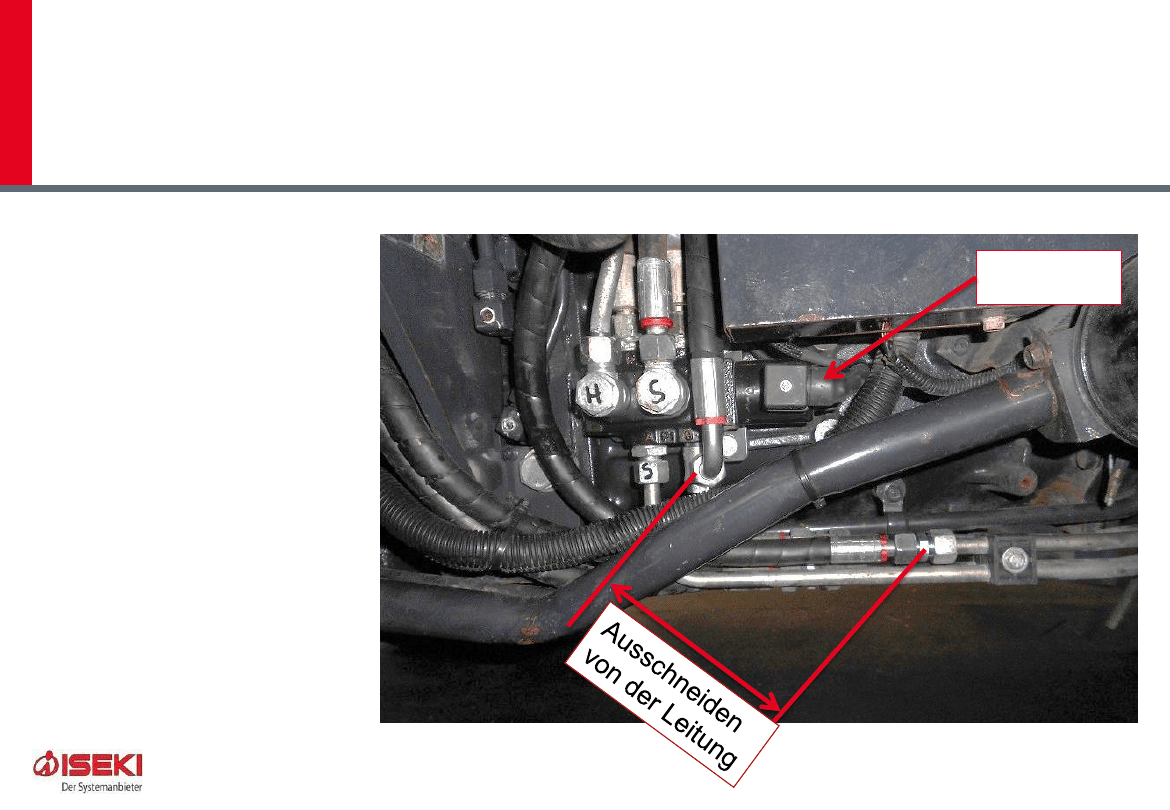

Leitung trennen. Das
abgetrennte Stück wird nicht
mehr verwendet.

6

Anschluß:
Kabel „Weiche“

background image

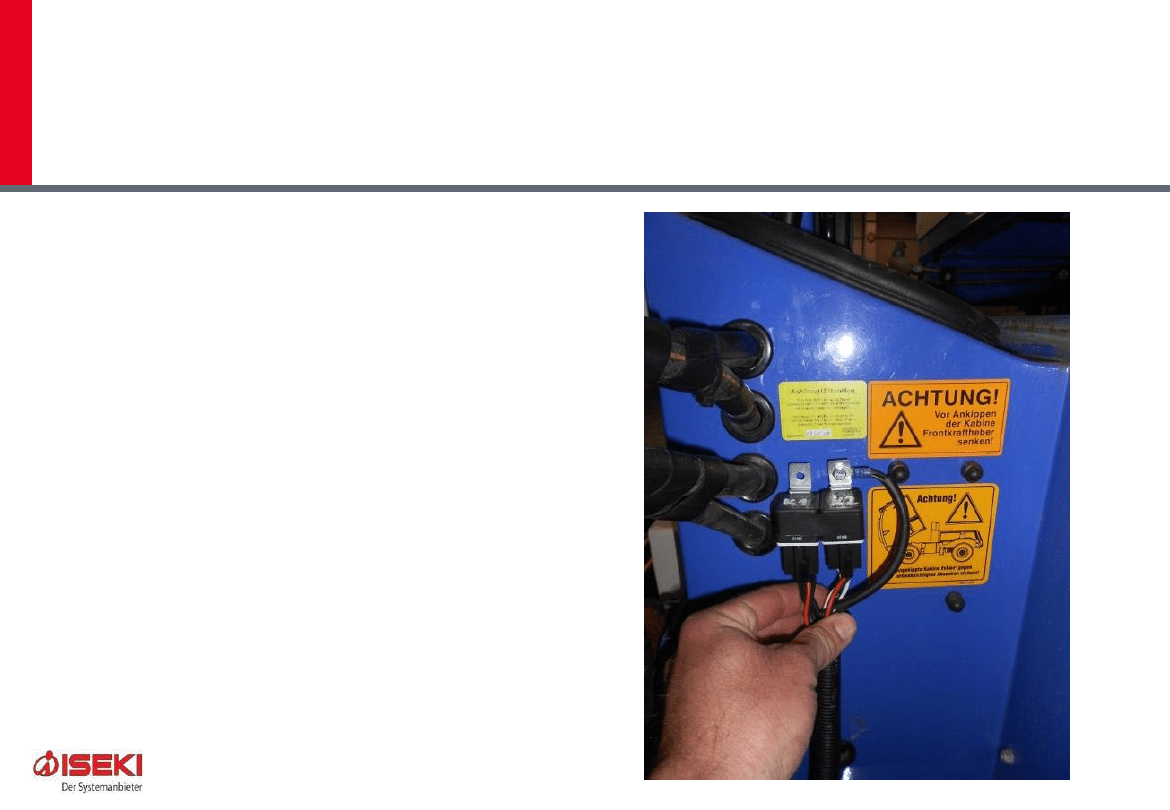

Relais neben den Heizungsschläuchen montieren. Hier
werden 2 Löcher gebohrt(Achtung: nicht in die Schläuche
bzw. in den Filter bohren).

Anschließend die Relais befestigen. Massekabel mit
festschrauben.

Kabel mit Beschriftung „Weiche“ wird mit an das Kabel vom
Wegeventil angeschlossen. Dies wird im Stecker vom
Wegeventil verbunden.

Kabel mit Beschriftung „S1“ wird an das Sitzventil vom
Frontkraftheber angeschlossen.

Kabel mit Beschriftung „S2“wird an das Sitzventil vom
Heckkraftheber angeschlossen.

Kabel mit der Beschriftung „1a“ oder „FLA“ wird am
Hydrauliksteuergerät mit an den Stecker/Kabel mit der
Bezeichnung „1a“ oder „FLA“ angeschlossen. Dies wird an
das Pluskabel mit der Nr. 2 angeschlossen. (siehe weitere
Bilder)

Kabel mit der Beschriftung „Box“ wird in der Elektrobox
angeschlossen(siehe weitere Bilder)

7

background image

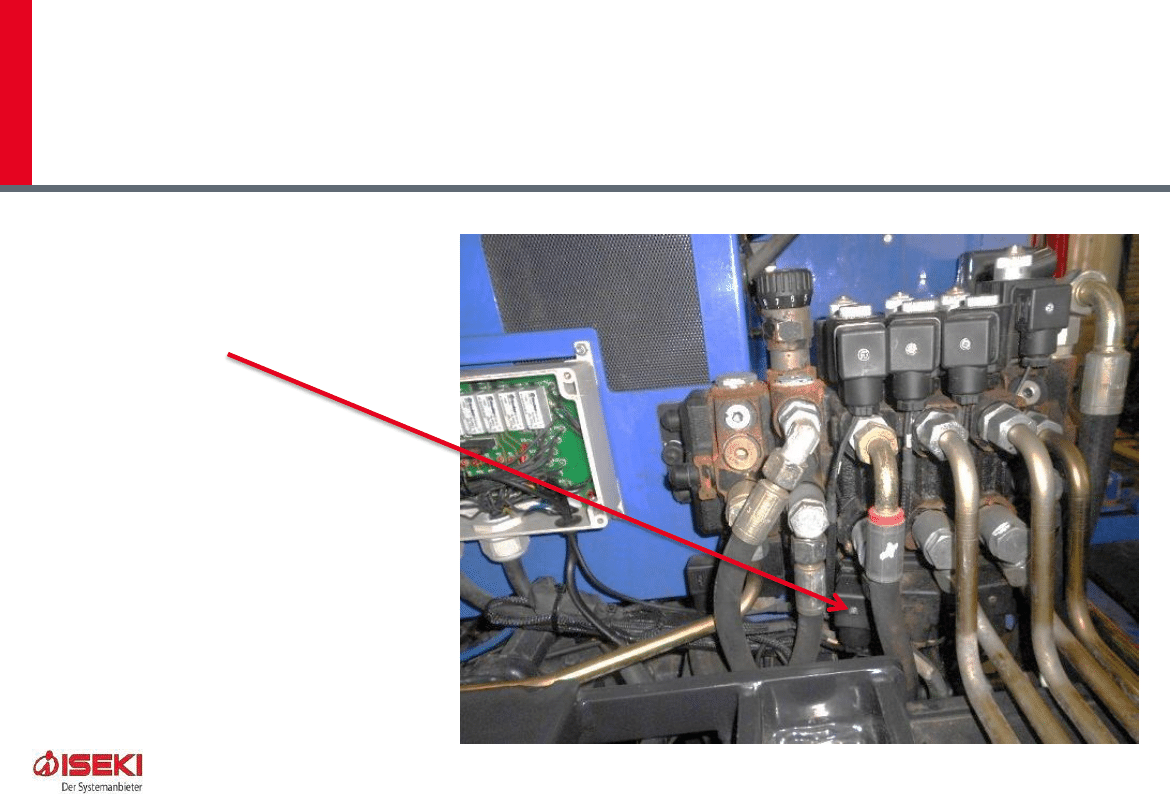

Kabel mit der Bezeichnung „1a“
mit an diesem Stecker vom Ventil
verbinden. Dieses wird an das
Pluskabel Nr.2 angeschlossen

8

background image

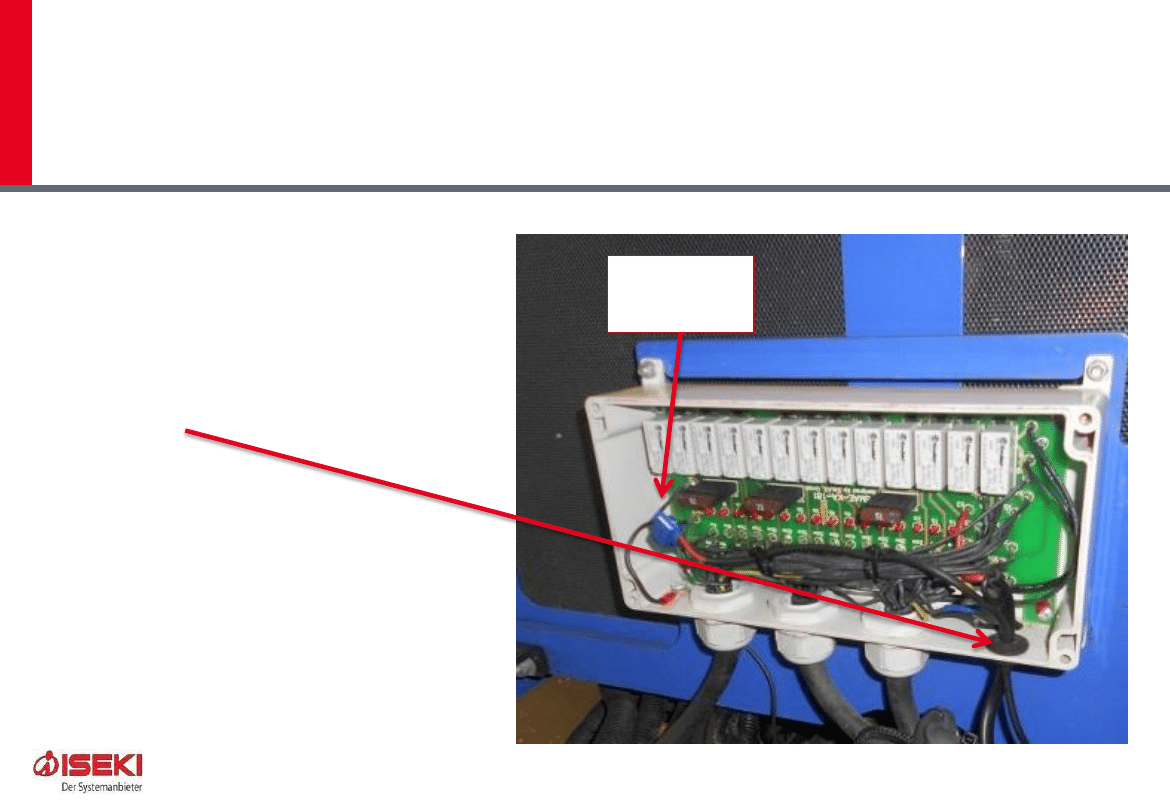

Das Kabel mit der Bezeichnung „Box“
wird in der Elektrobox an das Kabel Nr. 1
(Platinenanschluß X1) mit angeschlossen.

Um das Kabel in die Box zu bekommen
muß ein Loch in das Gehäuse gebohrt
werden. Diese mit Hilfe einer Kabeltülle
abdichten

Box kann anschließend wieder zu
gemacht werden

9

Kabelnr. 1
Platine X1

background image

4. Kontrolle

Abdeckungen können wieder montiert werden.

Alle Schrauben und Verschraubungen auf festen Sitz prüfen.

Stellen Sie sicher das Sie alle Werkzeuge und Hilfsmittel vom Fahrzeug entfernt haben.

Kabine absenken(auf die Heizungs- & Klima Schläuche achten) und befestigen.

Probelauf durchführen.

Anschließend kontrollieren ob alle Verschraubung und Verbindungen dicht sind.


10
