LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Ostrzeżenia i zalecenia

O ile producent nie radzi inaczej, zalecane są następujące procedury:

Po demontażu należy zawsze mocować nowy pasek rozrządu

Sprawdzić naprężacz i jałowe koła pasowe, w razie potrzeby wymienić

Nie wolno obracać silnika w kierunku przeciwnym do normalnej pracy

Sprawdzić pasek (paski) pod kątem pęknięć, wystrzępienia, zużycia i zanieczyszczenia olejem

Uwaga: Silnik musi być zimny przed regulacją paska rozrządu

Uwaga: Unikać zginania, skręcania i naprężania

Informacje ogólne

Przed demontażem paska rozrządu należy zawsze sprawdzać oznaczenia rozrządu

Przed odłączeniem kabla akumulatora sprawdzić kod zabezpieczenia systemu audio

background image

Strona 2/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Demontaż

Odłączyć akumulator

Zdjąć osłony silnika

Zdemontować filtr powietrza i przewód wlotu powietrza

Spuścić środek chłodzący

Odłączyć przewody chłodnicy

Wyjąć wentylator chłodzący

Odłączyć czujnik temperatury wody

Odłączyć przewody układu chłodzącego na automatycznej skrzyni biegów

Wyjąć chłodnicę

Zdjąć pomocniczy pasek napędowy

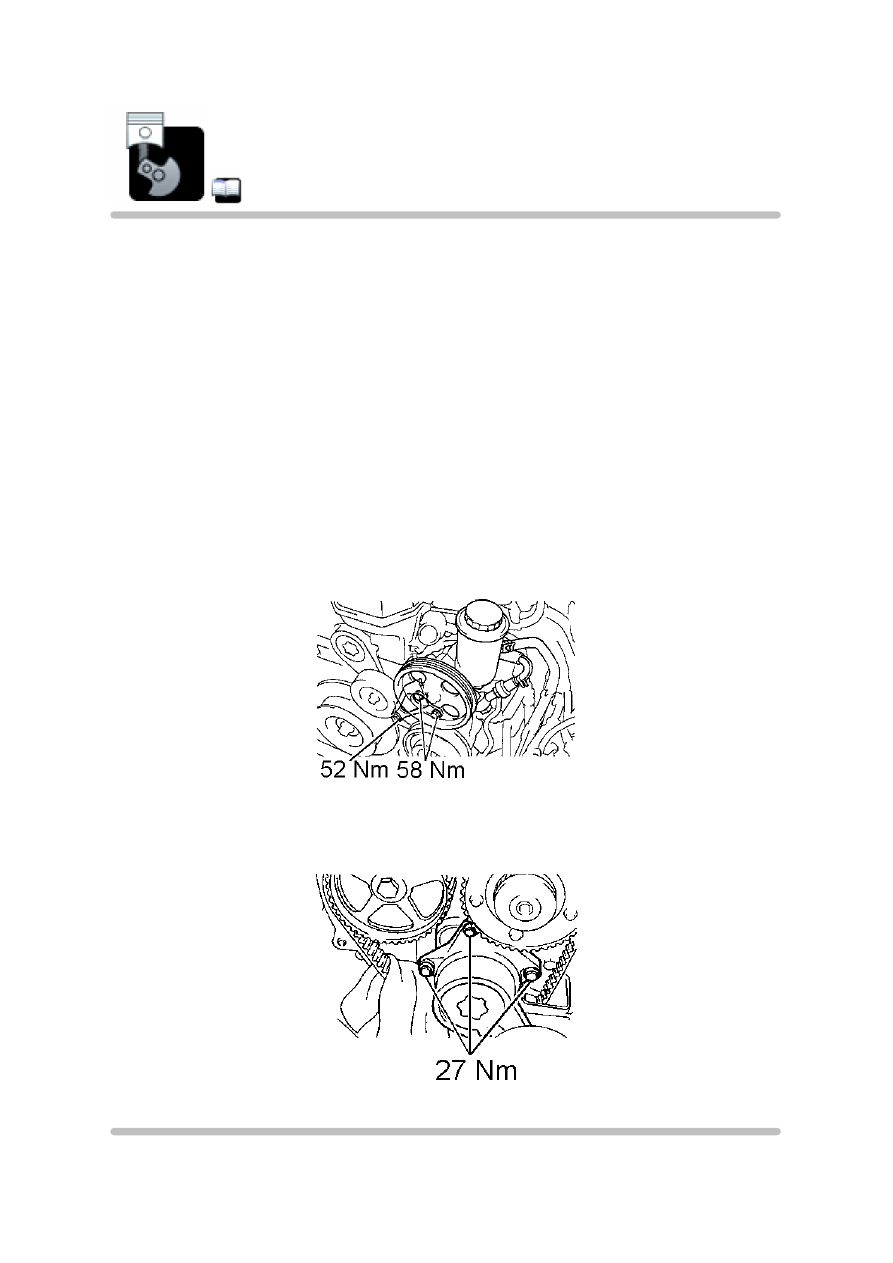

Zdemontować pompę układu wspomagania kierownicy

Zdemontować wspornik pompy układu wspomagania kierownicy

Zdemontować górną pokrywę paska rozrządu

Zdjąć środkową osłonę rozrządu

Zdemontować naprężacz pomocniczego paska napędowego

Obluzować koło pasowe wału korbowego

background image

Strona 3/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

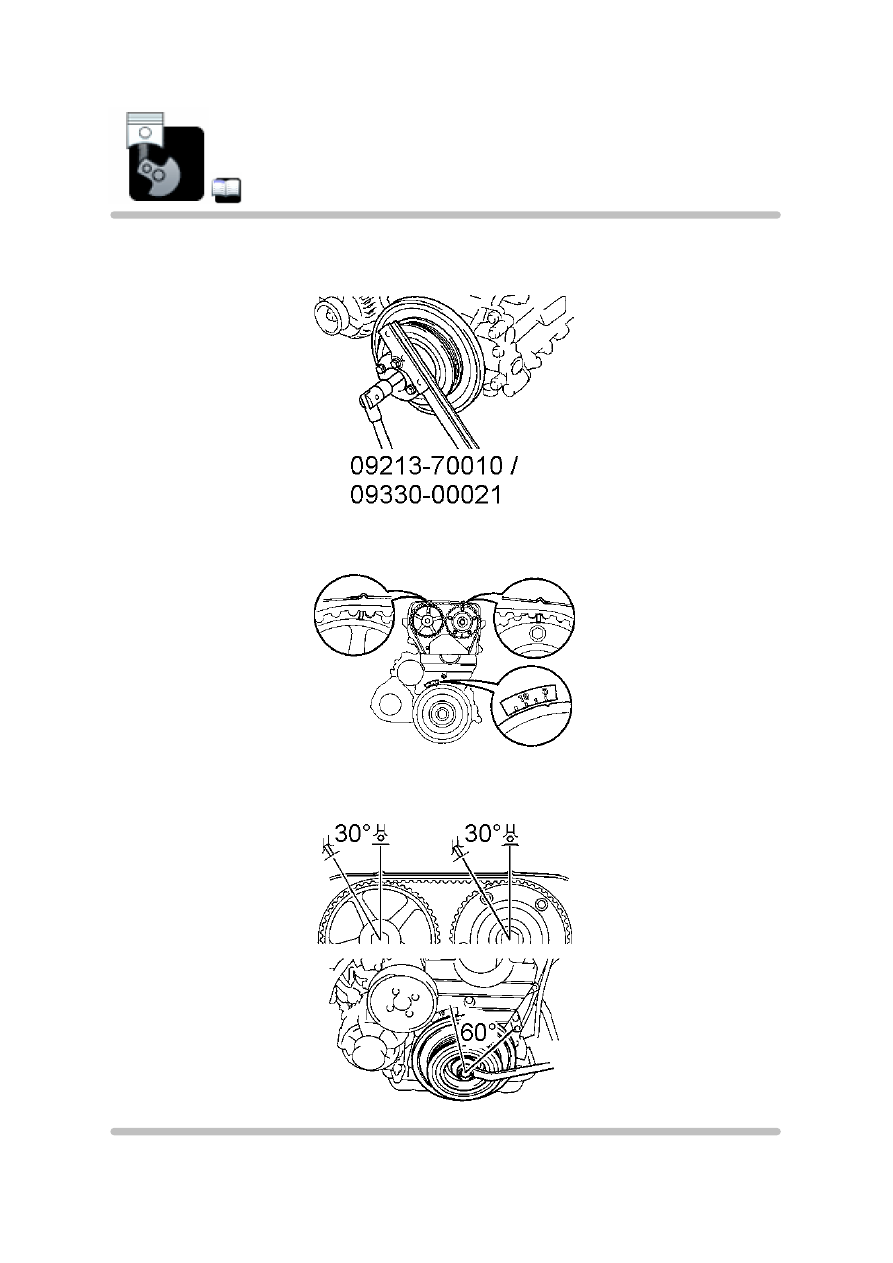

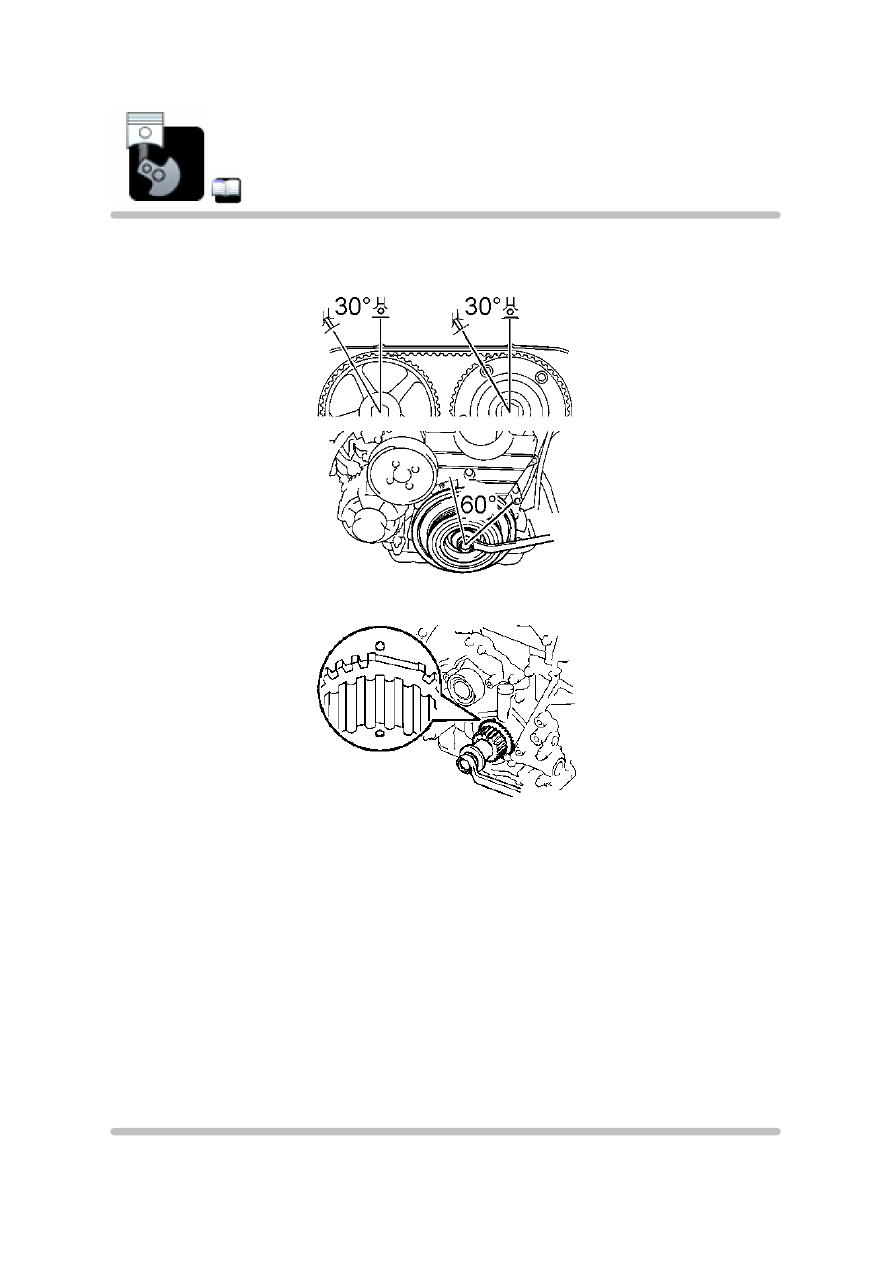

Przy pomocy przyrządu specjalnego:, 09213-70010 / 09330-00021

Obrócić wał korbowy do zwrotnego położenia odkorbowego dla cylindra 1

Dopasować oznaczenia rozrządu

Obrócić wał korbowy do 60° przed zwrotem odkorbowym

Dopasować podrzędne oznaczenie(a) rozrządu

background image

Strona 4/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Wyjąć naprężacz

Wymontować pasek rozrządu z wałów rozrządczych

Zdjąć koło zębate wału rozrządczego na wylocie

Przy pomocy przyrządu specjalnego:, 09960-10010

Zdemontować korpus przepustnicy

Zdemontować cewki zapłonowe

Zdjąć pokrywę wału rozrządczego

Zdemontować zawór regulacyjny ciśnienia oleju przy przyrządzie do regulacji wału rozrządczego

Wyjąć przewód olejowy

Obrócić przewód rozrządu wału rozrządczego w zakresie jego systemu VVT-i (zmienny inteligentny
rozrząd zaworowy), aby uwolnić olej z przednich pokryw łożyska

background image

Strona 5/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

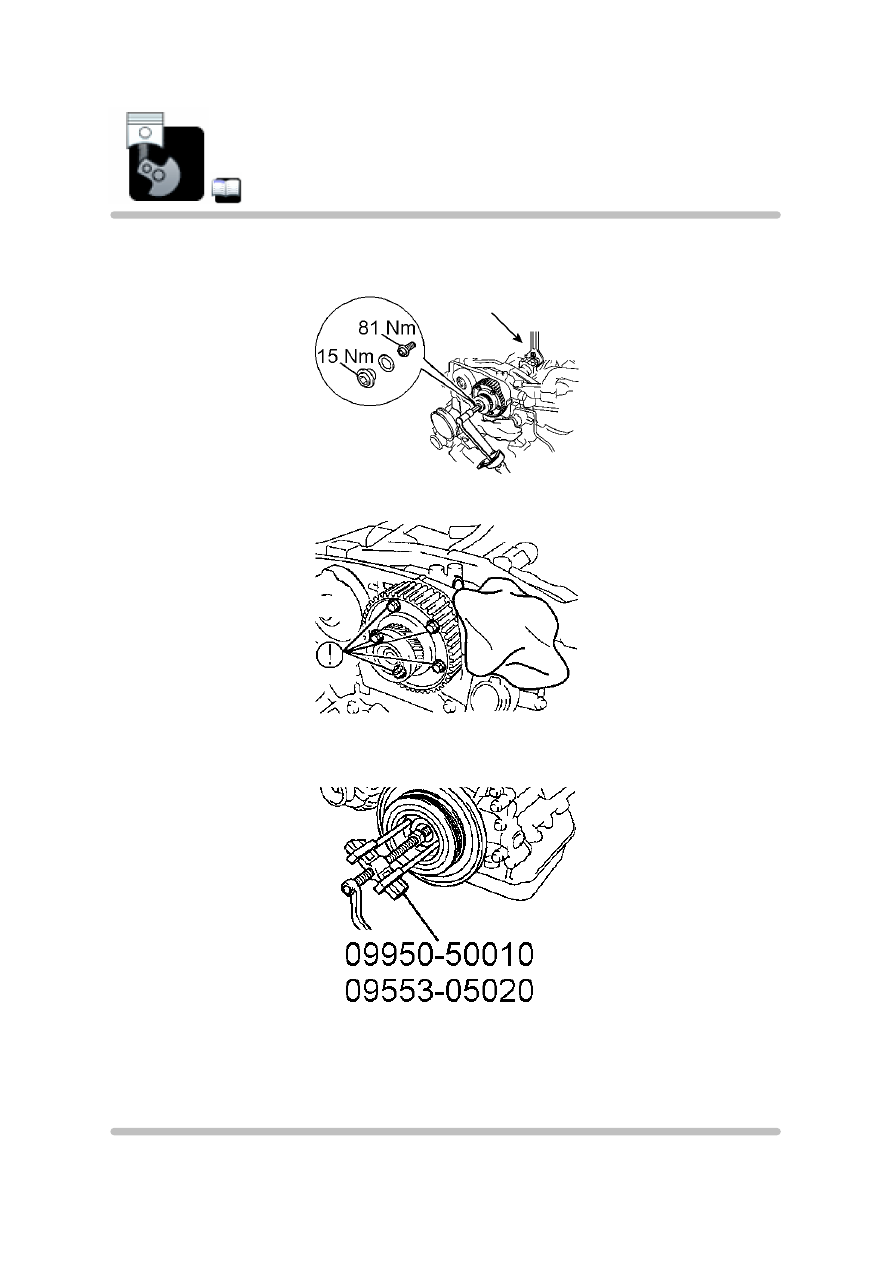

Wyjąć koło zębate wału rozrządczego na wlocie

Nie zluzowywać śrub:,

Zdemontować koło pasowe wału korbowego,

Przy pomocy przyrządu specjalnego:, 09950-50010 / 09553-05020

Zdemontować dolną pokrywę paska rozrządu

Wymontować prowadnicę paska rozrządu

Zdjąć pasek rozrządu

Sprawdzić stan naprężacza i jałowego(ych) koła (kół) pasowego(ych)

background image

Strona 6/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Sprawdzić wycieki

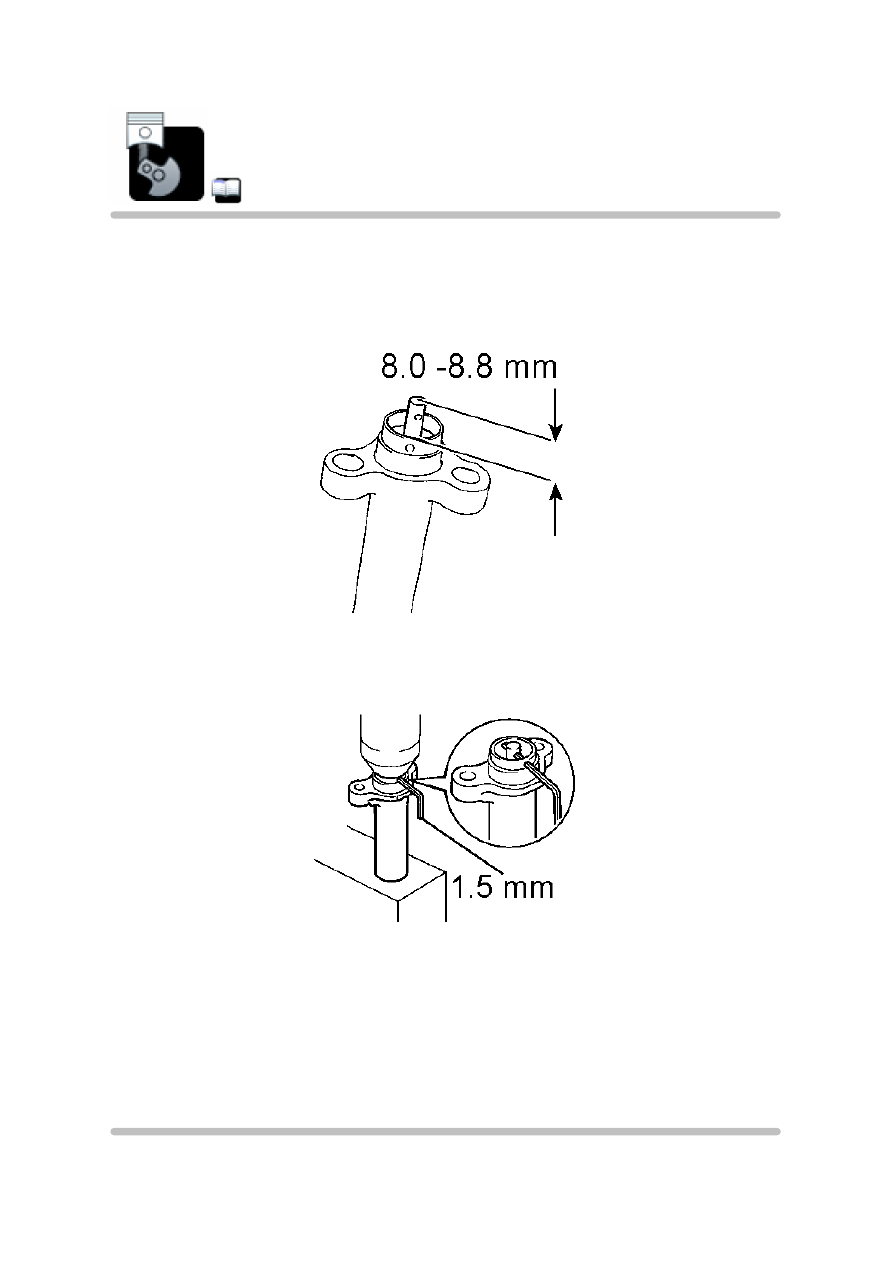

Zmierzyć wypukłość popychacza naprężacza od końca obudowy, 8.0 - 8.8 mm

Jeśli jest nienormatywny, to należy wymienić go na nowy

Ścisnąć naprężacz

Nie przekraczać, 9807 Nm

Zablokować naprężacz, wykorzystać kołek zabezpieczający, 1.5 mm

Instalacja

background image

Strona 7/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

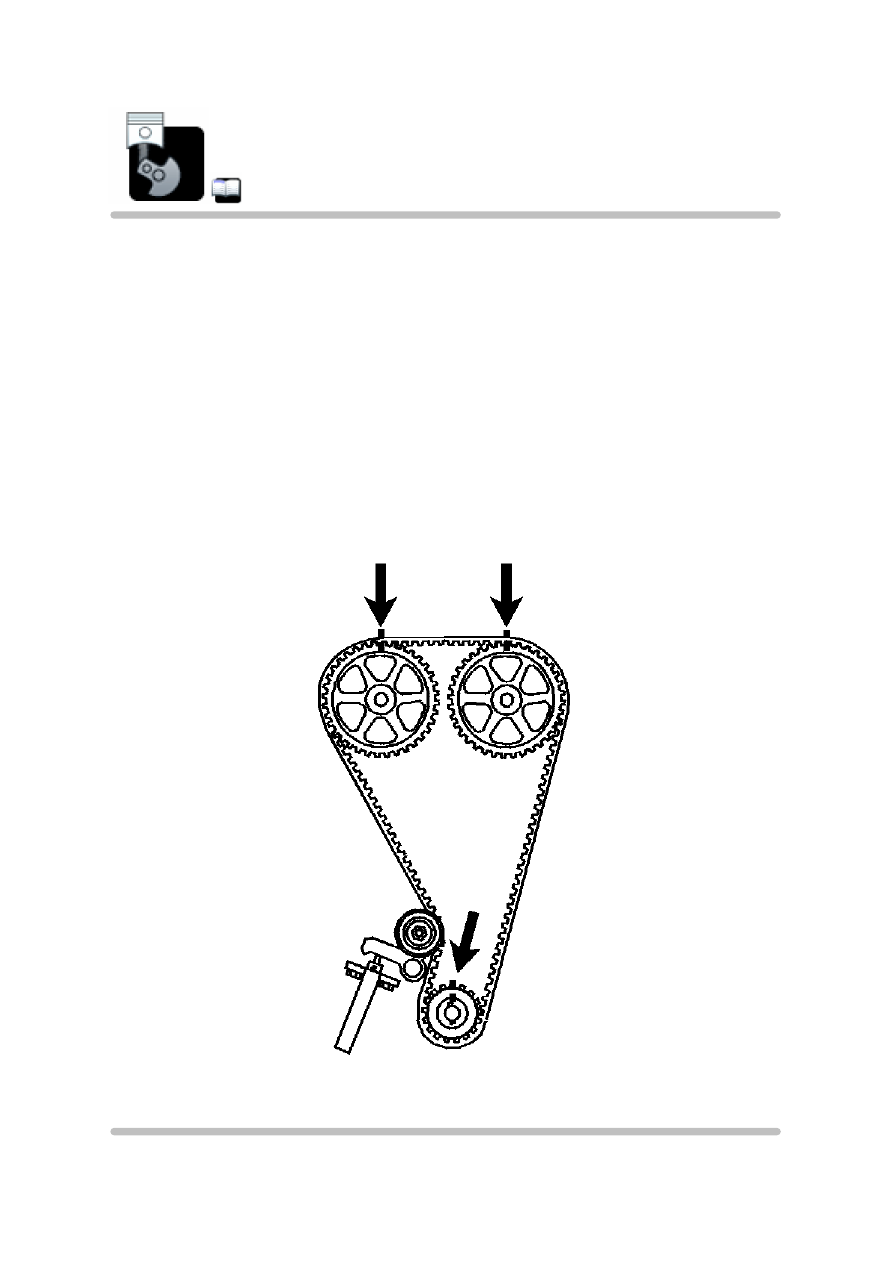

Sprawdzić oznaczenia rozrządu

Przymocować pasek rozrządu na kole zębatym wału korbowego i jałowym kole zębatym
pośredniczącym

Ponownie zamocować płyty prowadnicy paska rozrządu

Przymocować dolną pokrywę paska rozrządu

Zamocować koło zębate wału korbowego

background image

Strona 8/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Zamocować koło zębate wału rozrządczego na wlocie

Włożyć przewody olejowe

Ponownie zamontować zawór regulacyjny ciśnienia oleju w przyrządzie do regulacji wału
rozrządczego

Ponownie zamocować pokrywę wału rozrządczego

Ponownie zamocować cewkę(i) zapłonową

Ponownie zamocować korpus przepustnicy

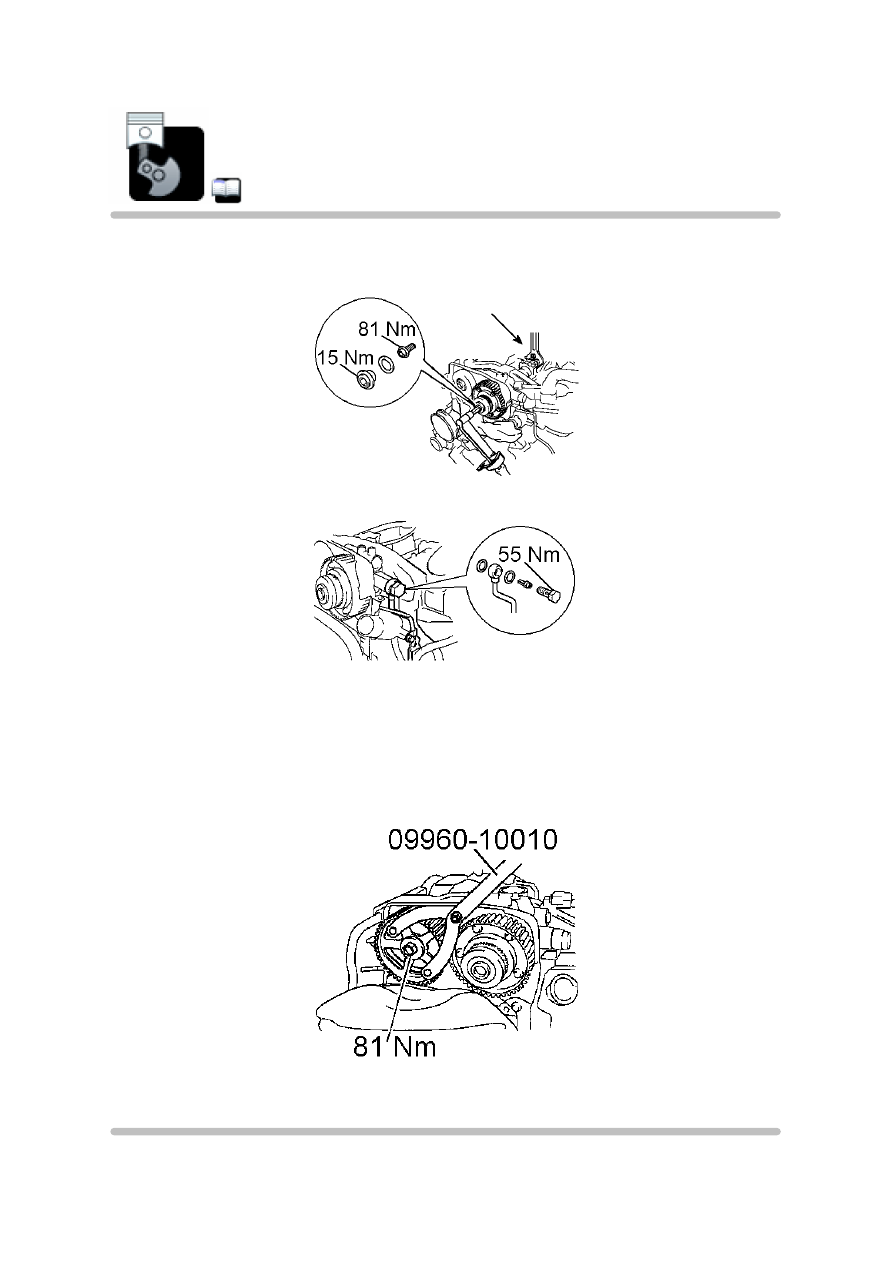

Zamocować koło zębate wału rozrządczego na wylocie, 81 Nm

Przymocować pasek rozrządu na koła zębate wału rozrządczego

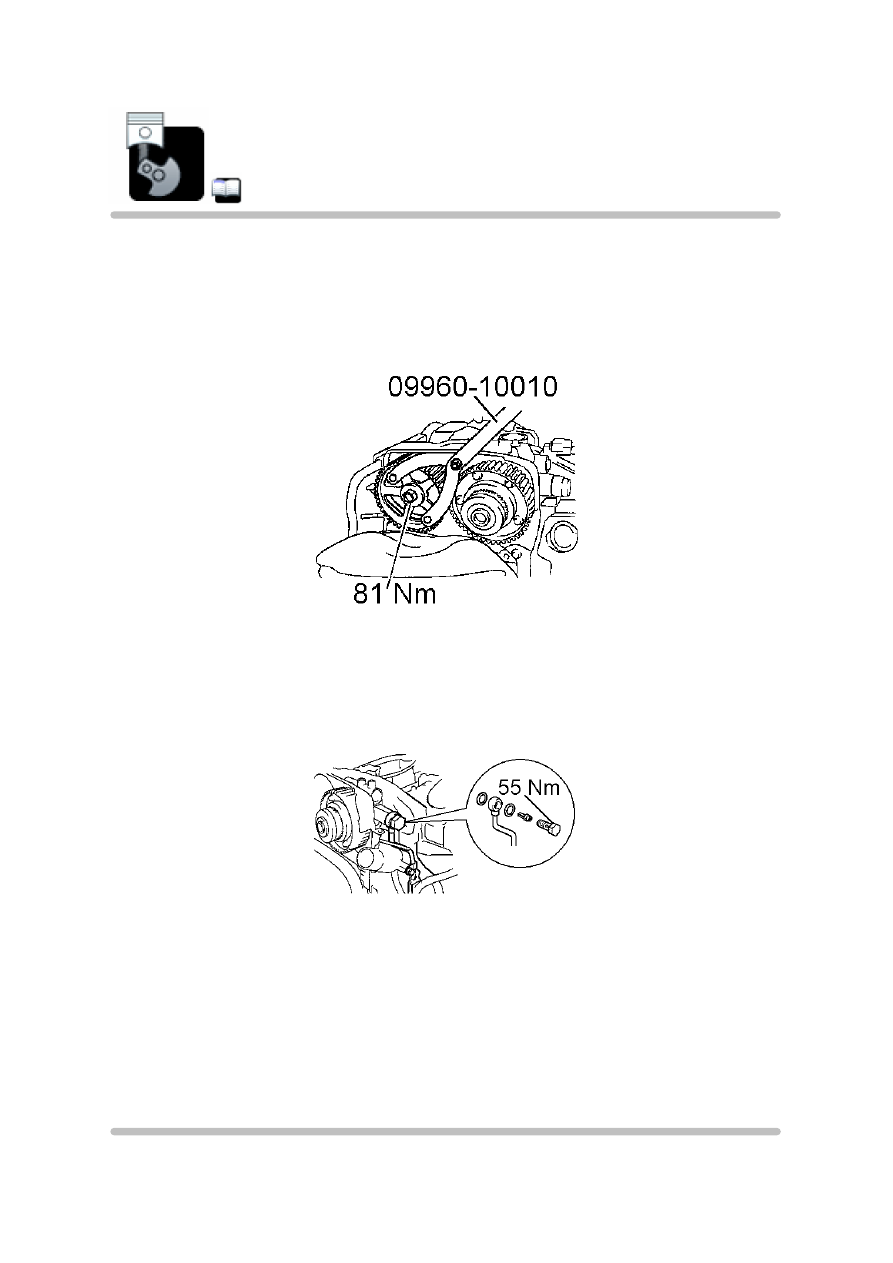

Zamocować zablokowany naprężacz, 27 Nm

background image

Strona 9/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Wyjąć kołek zabezpieczający

Obrócić wał korbowy zgodnie z ruchem wskazówek zegara o 2 obroty

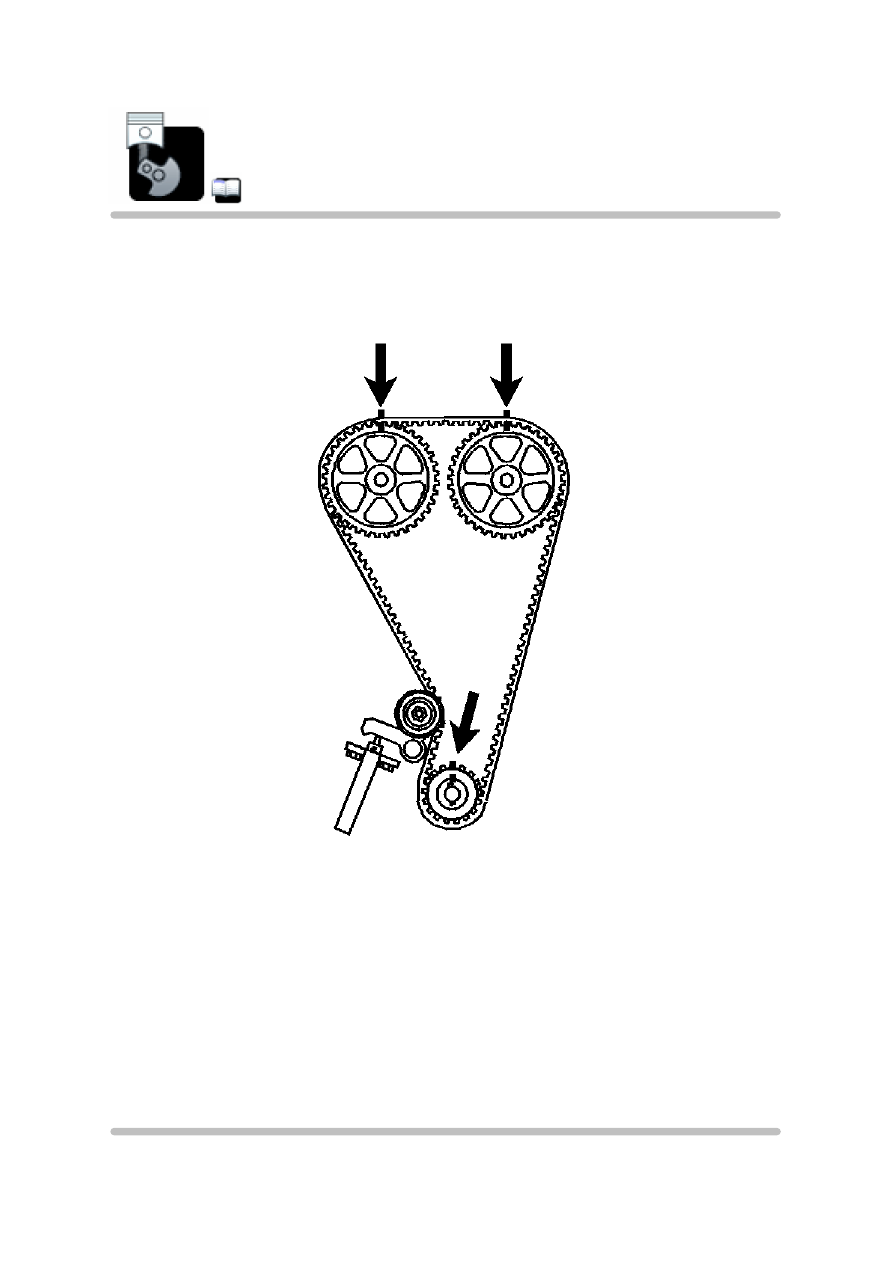

Ponownie sprawdzić oznaczenia rozrządu

Przymocować koło pasowe wału karbowego, 330 Nm

background image

Strona 10/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Przy pomocy przyrządu specjalnego:, 09213-70010 / 09930-00021

Przymocować naprężacz pomocniczego paska napędowego, 21 Nm

Przymocować obie pokrywy paska rozrządu

Przymocować wspornik pompy układu wspomagania kierownicy

Ponownie zamontować pompę układu wspomagania kierownicy

Przymocować pomocniczy pasek napędowy

Ponownie zamocować chłodnicę

Ponownie podłączyć przewody chłodnicy

background image

Strona 11/11

LEXUS IS 300 (2JZ-GE) 2001 do 2005

Ustawienie rozrządu

©Vivid Automotive Data & Media B.V.

Powered by Vivid WorkshopData ATI

Wymienić płyny

Sprawdzić wycieki

Ponownie zamontować pokrywę silnika

Ponownie podłączyć kabel uziemienia akumulatora

Przyrządy specjalne

Środkowa śruba koła pasowego wału korbowego:, 09213-70010 / 09930-00021

Koło pasowe wału korbowego:, 09950-50010 / 09553-05020

Koło zębate wału rozrządczego:, 09960-10010
