SATELLITE FINDER

INSTRUKCJA OBSŁUGI MIERNIKA SYGANŁU SATELITARNEGO

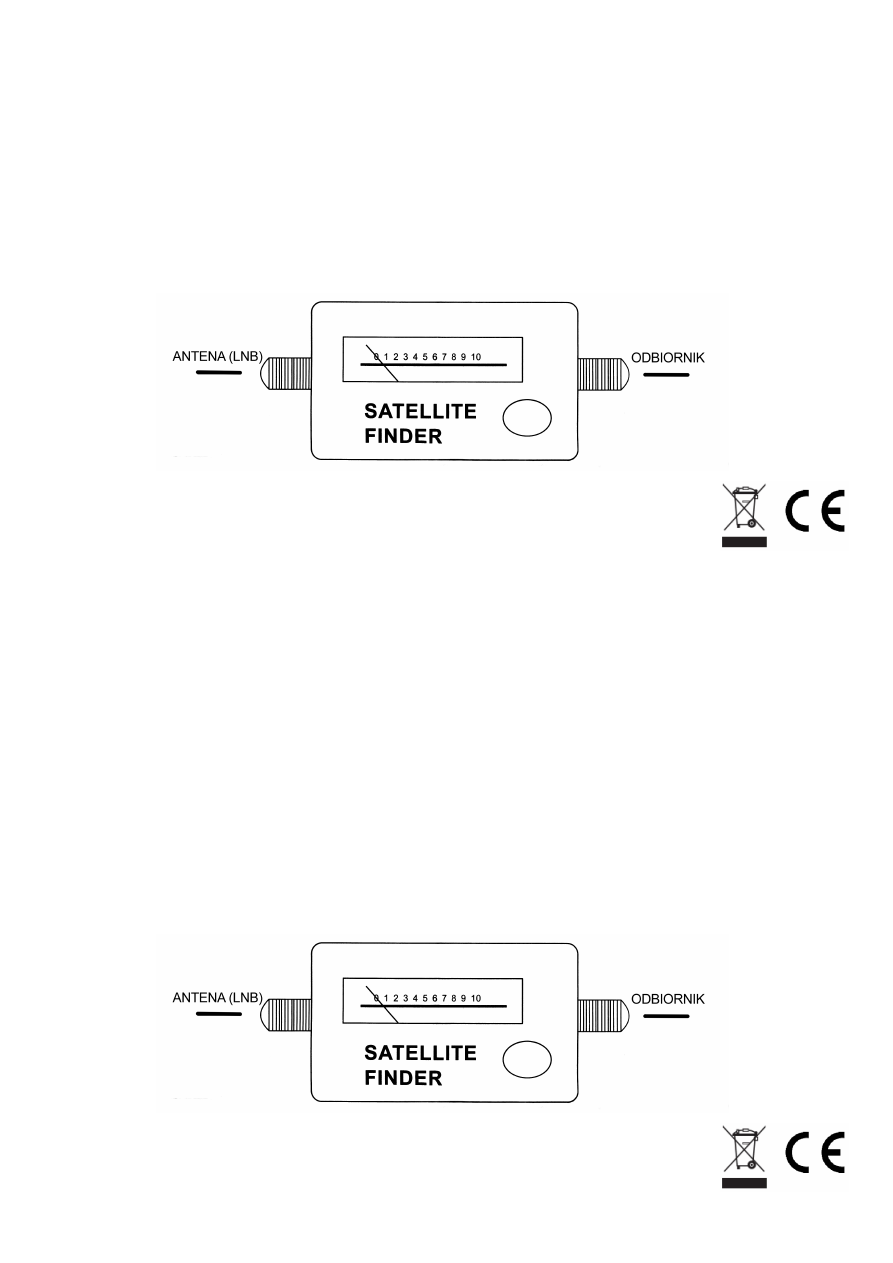

1. Podłącz miernik do tunera za pomocą przewodu koncentrycznego zakończonego wtykami typu „F” do wyjścia „TO REX”.
2. Konwerter satelitarny (LNB) podłącz do miernika za pomocą przewodu koncentrycznego zakończonego wtykiem typu „F”
do wyjścia „TO LNB”.
3. Uruchom odbiornik satelitarny. Miernik SAT Finder jest zasilany z odbiornika satelitarnego.
4. Teraz okno ze skalą powinno być podświetlone, a wskaźnik powinien wskazać na skali „0-1”.
5. Ustaw antenę satelitarną w odpowiednie położenie azymut/elewacja (szczegółowa instrukcja na temat ustawienia anteny
azymut/elewacja powinna być dołączona do anteny satelitarnej).
6. Przy pomocy pokrętła znajdującego się na mierniku, ustaw wskaźnik na skali w pozycji „5”.
7. Poprzez powolne ruchy anteną – prawo/lewo/góra/dół – szukaj pozycji, w której wskaźnik pokazuje najwyższą wartość.
8. Zablokuj położenie anteny w celu uniemożliwienia zmiany jej pozycji.
9. Odłącz miernik i podłącz odbiornik satelitarny bezpośrednio do konwertera satelitarnego (LNB).

SPECYFIKACJA

Zakres częstotliwości: 950-2150 Hz
Wzmocnienie:

10 dB

Czułość:

7 dB

Zasilanie

DC 13-18 V (z odbiornika)
