Montagehinweis

Stand

Autor

Gültig für

Neue Weichen 1 & 2 (I-340-5150)

an TH4A, Basis/Profi

04.02.2015

S. Nering

321.5482 / 321.5483 / 32.5707.1

Inhalt

2

•

1) Verbauung der Hydraulikkomponenten

Zu 1) Verbauung der Hydraulikkomponenten

3

Die Versorgung der Weichen erfolgt in nach
Abbildung linksseitig.

Fahrtrichtung

1

2

An Weiche

1

werden oben FKH und nach

Abbildung rechts die FL-Schwinge
angeschlossen.

An Weiche

2

werden oben AV, re und nach

Abbildung rechts die HG angeschlossen.

Zu 1) Verbauung der Hydraulikkomponenten

4

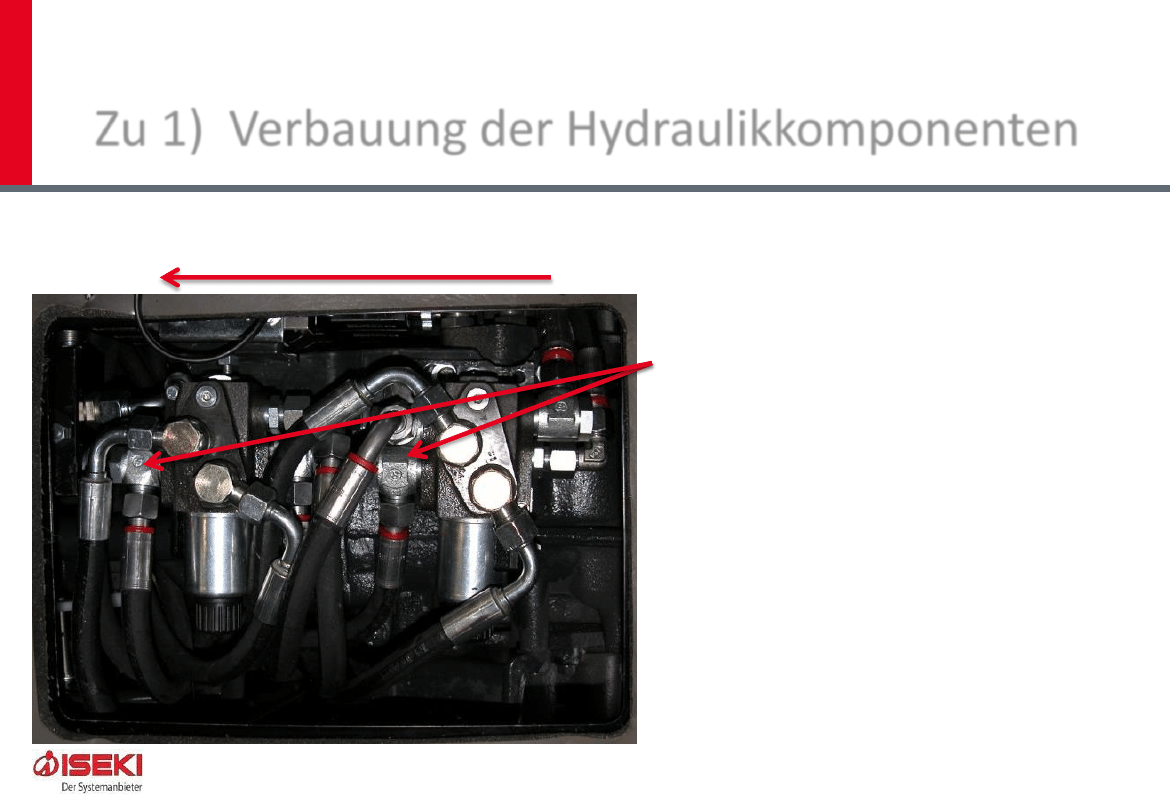

Für die Versorgung der Weiche

1

ein

Einschraubstück HY-V46-02 und den HY-
Schlauch HY-S02-74 (90°-Ende), sowie eine
Schwenkverschraubung HY-V22-15 und den
HY-Schlauch HY-S02-74
(0°-Ende) verwenden.

1

2

Zu 1) Verbauung der Hydraulikkomponenten

5

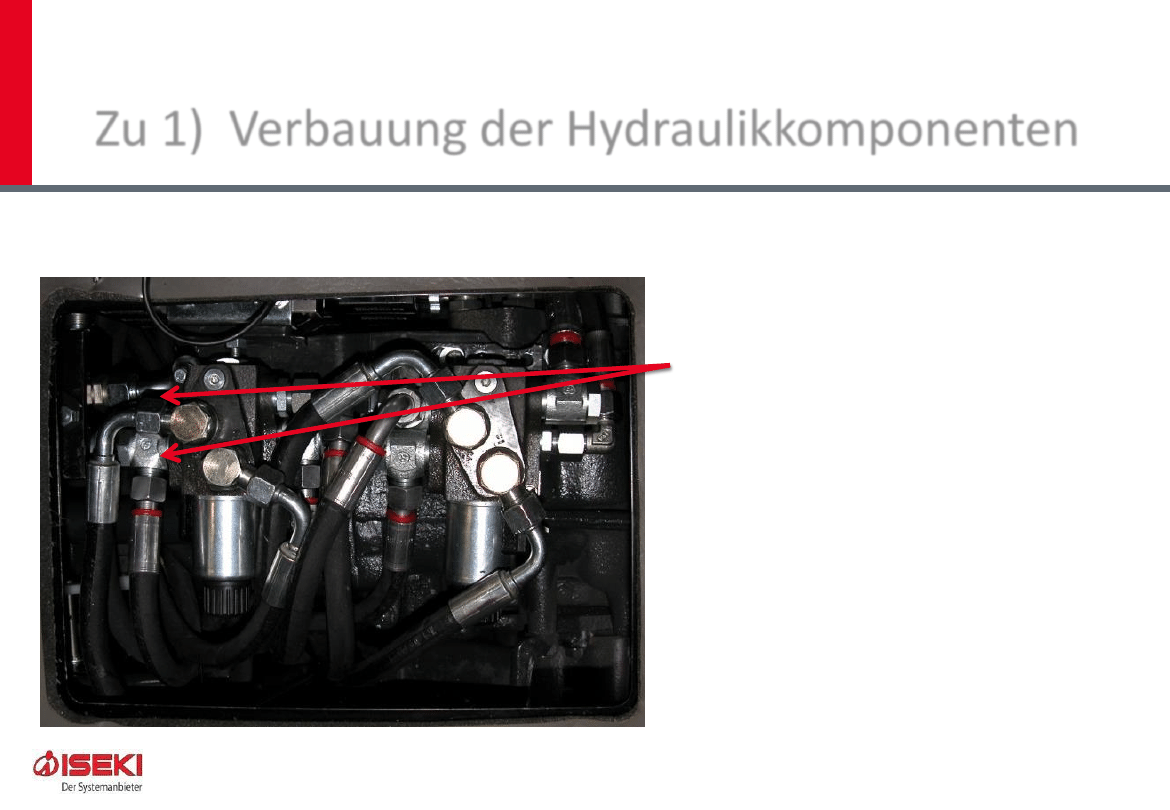

Die HY-Schläuche für den FKH jeweils mit
Ringstutzen HY-V42-04, Dichtringen HYD5314
und Hohlschrauben HY-V40-10 an den
Anschlüßen oben der Weiche

1

anschließen.

1

2

Zu 1) Verbauung der Hydraulikkomponenten

6

1

2

Die Fl-Schwinge an Weiche

1

nach Abbildung

rechts anschließen.

Dazu ein Einschraubstück HY-V46-02 mit
Schwenkwinkel HY-V29-04 verwenden.

Bzw. über eine Schwenkverschraubung HY-
V22-15.

Zu 1) Verbauung der Hydraulikkomponenten

7

1

2

Für die Versorgung der Weiche

2

eine

Schwenkverschraubung HY-V22-15 und den
HY-Schlauch HY-S02-74 (90°-Ende), sowie
eine Schwenkverschraubung HY-V22-15 und
den HY-Schlauch HY-S02-74
(0°-Ende) verwenden.

Zu 1) Verbauung der Hydraulikkomponenten

8

1

2

Die HY-Schläuche für die AV, re jeweils mit
Ringstutzen HY-V42-04, Dichtringen HYD5314
und Hohlschrauben HY-V40-10 an den
Anschlüßen oben der Weiche

2

anschließen.

9

1

2

Zu 1) Verbauung der Hydraulikkomponenten

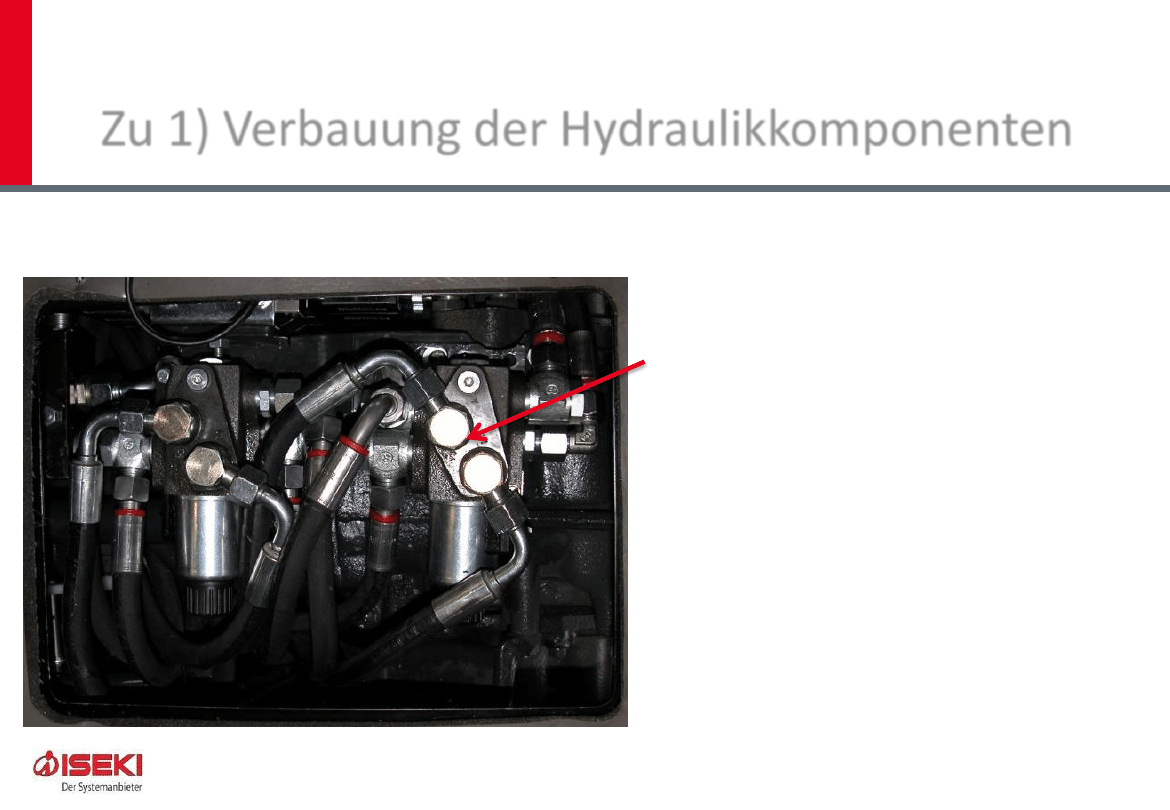

Die HG an Weiche

2

nach Abbildung rechts

anschließen.

Bzw. ein Einschraubstück HY-V46-02 mit
Schwenkwinkel HY-V29-04 verwenden.

Dazu eine Schwenkverschraubung
HY-V22-15 verwenden.
