Liczniki

1. Wstęp

Liczniki, jako układy sekwencyjne służą do zliczania i pamiętania liczb. Zliczanie

takie można wykonywać do przodu(dodawać), jak i do tyłu(odejmować). Oprócz tego,

z przerzutników możemy utworzyć rejestr. Rejestr taki ma wiele zastosowań, a

jednym z nich jest aby w takt impulsów zegarowych przechowywana informacja

bitowa przemieszczała się (przesuwała) do kolejnych przerzutników. Takie rejestry

nazywamy rejestrami przesuwnymi, i możemy je podzielić na:

PIPO - rejestr z wejściami i wyjściami równoległymi (rejestr buforowy),

SISO - rejestr z wyjściem i wejściem szeregowym (r. przesuwający),

SIPO - wejście szeregowe, wyjście równoległe,

PISO - wejście równoległe, wyjście szeregowe.

2. Wykonanie ćwiczenia

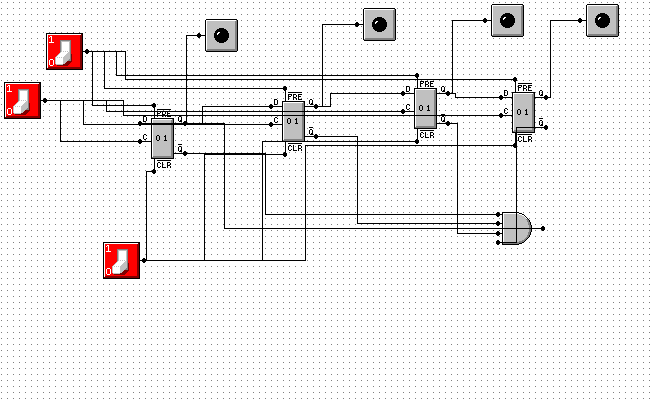

- Pierwszym ćwiczeniem do wykonania było wykonanie licznika dwójkowego z

przełączanym kierunkiem zliczania

Ideą tego licznika jest, aby wybrać kierunek zliczania, poprzez przestawienie

drugiego przełącznika, a potem używając czwartego przełącznika imitować zegar.

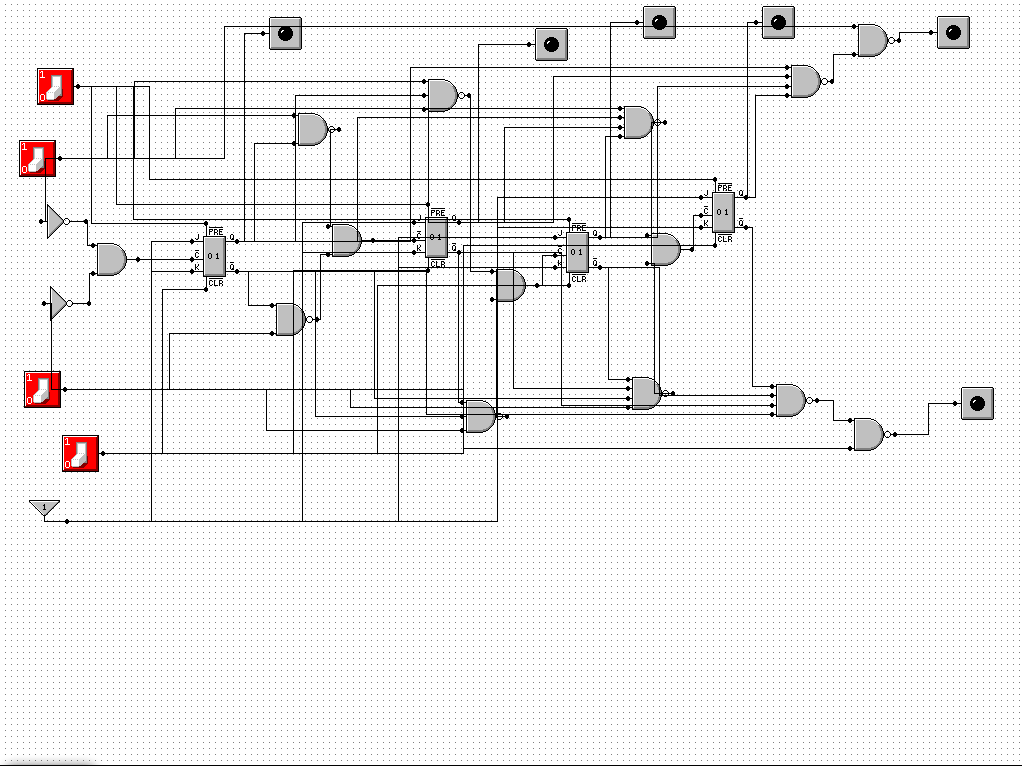

- Drugim ćwiczeniem było wykonanie podobnego licznika, ale aby do zliczania do

przodu był osobny zegar, a do zliczania do tyłu osobny

Licznik ten działa podobnie jak poprzedni, ale do liczenia do przodu używamy

drugiego przełącznika, a do liczenia wstecz, czwartego. Niestety schemat, jaki

otrzymaliśmy w instrukcji nie spełniał tego założenia. Po zamienieniu bramek AND

na NAND, oraz bramek OR na AND, licznik zaczął poprawnie liczyć.

- Ostatnim ćwiczeniem było wykonanie licznika, w którym sygnał krążył w pętli.

Taki licznik nazywa się licznikiem pierścieniowym. Aby móc go wykonać,

należy skorzystać z rejestru SIPO, wykonanego na przerzutnikach D.

W tym liczniku, bo uruchomieniu pierwszego taktu zegara jedynka krąży po

wszystkich przerzutnikach, aż nie zmienimy wartości CLR.

3. Wnioski

Liczniki można wykorzystać, jako bardzo proste narzędzia pozwalające na szybkie

dodawanie, lub odejmowanie od liczby, pewnej stałej wartości. Dzięki temu dobrze

sprawdzają się jako urządzenia zliczające, lub odliczające ilość kroków, podczas

wykonywania jakiejś czynności.
