Badanie układów o promieniowym rozkładzie natężenia pola magnetycznego, GRONEK9, Laboratorium Podstaw Elektrotechniki Politechniki Lubelskiej


POLITECHNIKA LUBELSKA

w LUBLINIE

LABORATORIUM ELEKTROTECHNIKI

Ćwiczenie Nr .9

Nazwisko :

Imię :

Semestr

IV

Grupa

E.D.4.4

Rok akadem.

1997/98

Temat ćwiczenia: Badanie układów o promieniowym

rozkładzie natężenia pola magnetycznego

Data wykonania

24.IV.98

Ocena:

Cel ćwiczenia

Wykonanie pomiarów składowych natężenia pola magnetycznego w funkcji promienia dla dwóch rodzajów materiałów przewodzących: żelaza i aluminium, oraz wykonanie pomiarów rozkładu strumienia magnetycznego w funkcji promienia (dla żelaza) .

Schemat układu pomiarowego

Wykonanie ćwiczenia

1. Pomiar składowych pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej oraz stalowej

- tabela pomiarowa

Płyta aluminiowa

Płyta stalowa

R

[cm]

Es

[mV]

En

[mV]

R

[cm]

Es

[mV]

En

[mV]

3,5

3,23

1,34

1

1

3,5

2,87

2,28

1

1

4,5

2,76

1,13

0,85

0,84

4,5

2,3

1,82

0,80

0,80

5,5

2,4

1,01

0,74

0,75

5,5

1,87

1,56

0,65

0,68

6,5

2,13

0,91

0,66

0,68

6,5

1,61

1,31

0,56

0,57

7,5

1,91

0,87

0,59

0,65

7,5

1,37

1,08

0,48

0,47

8,5

1,74

0,78

0,54

0,58

8,5

1,19

0,,91

0,41

0,40

9,5

1,62

0,82

0,50

0,61

9,5

1,08

0,87

0,38

0,38

10,5

1,,54

0,8

0,48

0,60

10,5

0,96

0,80

0,33

0,35

11,5

1,48

0,72

0,46

0,54

11,5

0,86

0,74

0,30

0,32

12,5

1,46

0,79

0,45

0,59

12,5

0,76

0,69

0,26

0,30

13,5

1,42

0,8

0,44

0,60

13,5

0,71

0,66

0,25

0,29

14,5

1,39

0,87

0,43

0,65

14,5

0,64

0,64

0,22

0,28

15,5

1,22

1,03

0,38

0,77

15,5

0,59

0,59

0,21

0,26

- wykresy

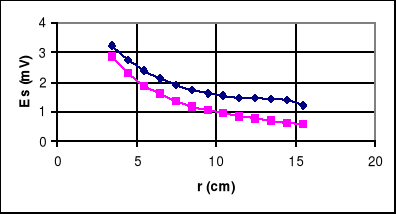

Zależność składowej stycznej natężenia pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej i stalowej

0x08 graphic

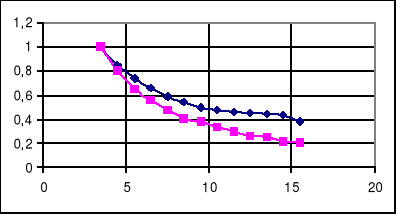

Zależnośc składowych stycznych pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej i stalowej

0x08 graphic

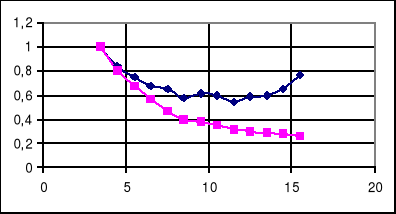

Zależnośc składowych normalnych pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej i stalowej

0x08 graphic

2. Pomiar rozkładu strumienia pola magnetycznego w funkcji promienia dla płyt stalowych

- tabela pomiarowa

R

E

ρ

cm

mV

mWb

4

227

1,022

4.5

229

1,031

5

230

1,035

5.5

231

1,04

6

232

1,044

6.5

232,1

1,044

7

231

1,04

7.5

232

1,044

8

232

1,044

9

231

1,04

10

229

1,031

11

228

1,026

12

225

1,013

13

217

0,977

14

214

0,963

15

202

0,909

- wzory i obliczenia

Strumień obliczamy z zależności: E=4,44*f*z*Φ

czyli Φ=E / 4,44*f*z

- wykres

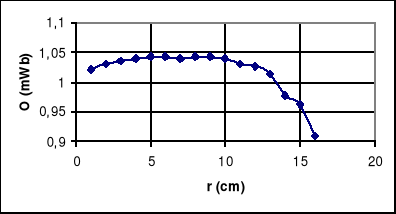

Zależność strumienia magnetycznego w funkcji promienia dla płyty stalowej

0x08 graphic

3.Pomiary obciążeniowe

- tabela pomiarowa

I

A

1

2

3

4

5

6

U

V

50

88

117,5

145

170

190

P

W

12

43

86

141

210

282

er1

V

0,108

0,189

0,251

0,304

0,351

0,393

er2

V

0,095

0,17

0,227

0,276

0,322

0,363

ΔPCu

W

0,54

2,16

4,86

8,64

13,5

19,44

P2=P-ΔPCu

W

24,46

92,84

187,14

306,36

456,5

610,56

r1

mWb

0,486

0,851

1,13

1,37

1,58

1,777

z1=U/I1

Ω

50

44

39,17

36,25

34

31,67

Rw=P2/

Ω

24,46

23,21

20,79

19,15

18,26

16,96

Xw=Q2/

Ω

10,29

12,53

12,27

11,8

11,24

10,83

Xs1=X-Xw

Ω

38,25

28,86

25,72

23,36

21,7

19,86

cosϕ=P/U1I1

-

0,24

0,244

0,244

0,243

0,247

0,247

Brdz=r1/Srdzenia

T

0,127

0,221

0,294

0,356

0,41

0,462

=I2/z1

A

4,26

13,17

24,56

37,43

51,48

68,17

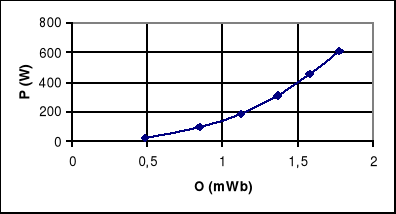

Zależność mocy w funkcji strumienia magnetycznego

0x08 graphic

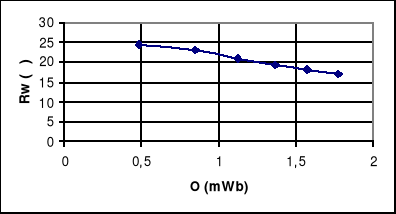

Zależność rezystancji w funkcji strumienia magnetycznego

0x08 graphic

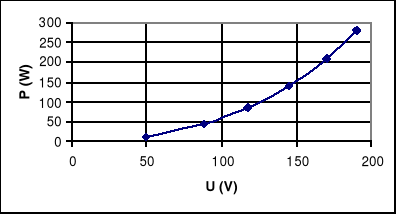

Zależność mocy w funkcji napięcia

0x08 graphic

Wnioski

Wykresy zależności Hr/Hr1 ( amplitud natężenia pola magnetycznego w funkcji promienia) dla płyty stalowej są bardzo podobne do znajdujących się w instrukcji, natomiast dla płyty aluminiowej nieznacznie odbiegają od przykładowego wykresu. Rozbieżności te mogą być spowodowane pewną niedokładnością pomiarów, jak też przyrządów pomiarowych.

Obserwując wyniki otrzymane w pomiarach i obliczeniach, można zauważyć, że straty mocy wydzielanej w rdzeniach wzbudników są bardzo małe dlatego można je zaniedbać przy dalszych obliczeniach.
