Rozwiązanie zadań przykładowych

Zadanie 1

Należy wyznaczyć stosunek C/I dla zespołów 19-komórkowych z sektorami po 120º.

Porównać z  systemem wyposażonym w anteny dookólne..

Rozwiązanie

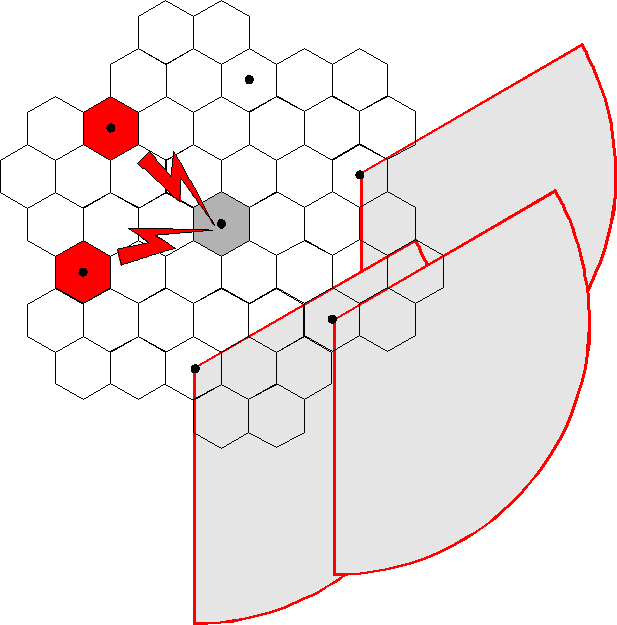

W przypadku sektorów po 120º, jak widać z powyższego rysunku, każda komórka jest zakłócana tylko przez 2, a nie przez 6 najbliższych stacji wspólnokanałowych. Stosując wzór przybliżony i zakładając przypadek ziemi gładkiej (n = 4) otrzymujemy więc:

z sektoryzacją:

bez sektoryzacji:

Zadanie 2

Obliczyć całkowitą pojemność oferowaną przez jednego operatora GSM. Należy przyjąć następujące założenia:

• liczba par nośnych przyznanych operatorowi wynosi 48,

• zaniedbujemy ruch w kanale kontrolnym,

• promienie wszystkich komórek są jednakowe i wynoszą R = 5 km,

• całkowita powierzchnia obszaru obsługiwanego A = 800 km².

Należy przyjąć zespoły a) 7-komórkowe, b) 12-komórkowe.

Rozwiązanie

C = K_F * K_T* P * N

gdzie K_F - liczba szczelin czasowych na jednej nośnej, K_T - liczba nośnych w komórce P * N = liczba komórek w systemie. Dla systemu GSM K_T = 8. Liczba komórek potrzebnych do pokrycia obszaru obsługiwanego wynosi

P*N =800 km­² / 5 km = 160

Jeśli stosowane są zespoły 7-komórkowe, to K_F = 48/7 ≈ 7 i wówczas C = 7 * 8 * 160 = 8960.

Jeśli stosowane są zespoły 7-komórkowe, to K_F ≈ 48/12 = 4 i wówczas C = 4 * 8 * 160 = 5120.

---
