POLITECHNIKA ŚWIĘTOKRZYSKA
|
||
Laboratorium Metrologii
|
||
Numer ćwiczenia:
1 |
Temat ćwiczenia: Badanie galwanometru magnetoelektrycznego |
Zespół: Krzysztof Pocheć Michał Rajczykowski Hubert Zagdański --> [Author:DD] |
Data wykonania:
15.10.1998
|
Data oddania:
22.10.1998 |
Ocena: |
Galwanometr jest wskaźnikiem zera (głównie magnetoelektrycznym i taki wykorzystano w ćwiczeniu) o bardzo dużej czułości, wykorzystywanym do wykazywania bardzo małych prądów, napięć lub ładunków elektrycznych.
Parametrami charakteryzującymi właściwości galwanometru są:
oporność wewnętrzna galwanometru Rg
oporność krytyczna Rkr (Wartość rezystancji zewnętrznej, przy której mamy najkrótszy czas ustalania się wskazania pomiaru)
stała prądowa (stosunek prądu galwanometru do jego odchylenia) Ci
stała napięciowa (stosunek spadku napięcia na oporze krytycznym do odchylenia) Cu
okres drgań swobodnych galwanometru (czas pomiędzy dwoma kolejnymi jednostronnymi odchyleniami przy rozwartym obwodzie zewnętrznym) T0
Spis przyrządów wykorzystanych w ćwiczeniu:
opornik dekadowy D 0,4 kl. 0,1%
opornik dekadowy DR 6 - 16 (min. dekada 0,1Ω), kl. 0,05%
miliamperomierz (300÷150÷75) kl. 0,5
opornik wzorcowy RN - 2 (0,01Ω, 10A)
galwanometr Ci = 1,95÷6,1⋅10-9A/dz., Rg =1290Ω, Rkr = 17000÷590Ω
CEL WYKONYWANIA ĆWICZENIA.
Celem ćwiczenia jest wyznaczenie podstawowych, wyżej wymienionych parametrów galwanometru magnetoelektrycznego, tj. oporności wewnętrznej, oporności krytycznej, stałej prądowej, stałej napięciowej, okresu drgań własnych. Pomiarów dokonaliśmy na podstawie schematu przedstawionego poniżej.

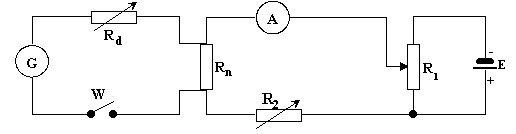

2. SCHEMAT.
3. TABELARYCZNE ZESTAWIENE WYNIKÓW I OBLICZENIA.
3.1.Wyznaczeni oporności wewnętrznej.
Lp |
|
I1 |
|
Rd1 |
|
I2 |
|
Rd2 |
αg |
Rg |
ΔRg |
|
α |
CA1 |
mA |
Ω |
α |
CA2 |
mA |
Ω |
dz |
Ω |
Ω |
1 |
70 |
1 |
70 |
2900 |
35 |
1 |
35 |
800 |
50 |
1300 |
|
2 |
70 |
1 |
70 |
2200 |
35 |
1 |
35 |
450 |
60 |
1300 |
|
3 |
70 |
1 |
70 |
1700 |
35 |
1 |
35 |
200 |
70 |
1300 |
|
Oporność wewnętrzną obliczamy ze wzoru :
Rg =Rd1-2Rd2
3.2. Wyznaczenie oporności krytycznej.
L.p. |
Rd [kΩ] |
Rodzaj ruchu |
Rkr [kΩ] |
1. |
10 |
Ruch oscylacyjny bardzo silnie tłumiony |
|
2. |
5 |
Ruch oscylacyjny silnie tłumiony |
|
3. |
2 |
Ruch aperiodyczny krytyczny |
3,3 |
4. |
1 |
Ruch aperiodyczny tłumiony |
|
5. |
0,84 |
Ruch aperiodyczny tłumiony |
|
6. |
0,5 |
Ruch aperiodyczny silnie tłumiony |
|
7. |
0,2 |
Ruch aperiodyczny silnie tłumiony |
|
8. |
0,05 |
Ruch aperiodyczny bardzo silnie tłumiony |
|
Rkr=Rd+Rg
Rg= średnia arytmetyczna Rg=1300 Ω
3.3 .Wyznaczanie stałej prądowej i napięciowej.
Lp |
I |
α |
Rg |
Rkr |
Ci |
Cu |
||
|
α |
Ca |
mA |
Dz |
kΩ |
kΩ |
ηA/dz |
μV/dz |
1. |
0 |
1 |
0 |
0 |
1,3 |
2 |
0 |
0 |
2. |
13,5 |
1 |
13,5 |
10 |
1,3 |
2 |
6,75 |
13,5 |
3. |
25 |
1 |
25 |
20 |
1,3 |
2 |
6,25 |
12,5 |
4. |
37 |
1 |
37 |
30 |
1,3 |
2 |
6,16 |
12,33 |
5. |
49 |
1 |
49 |
40 |
1,3 |
2 |
6,125 |
12,25 |
6. |
60 |
1 |
60 |
50 |
1,3 |
2 |
6 |
12 |
7. |
70,5 |
1 |
70,5 |
60 |
1,3 |
2 |
5,875 |
11,75 |
8. |
82 |
1 |
82 |
70 |
1,3 |
2 |
5,857 |
11,714 |
|
3.4. Wyznaczanie okresu drgań swobodnych galwanometru.
T0 = t / n t - czas trwania pomiaru
n - liczba okresów
n = 10 t = 15,5 s T0 = 1,55 s
4. WYZNACZANIE BŁĘDU ΔRg
Błąd
został wyznaczony na podstawie różniczki zupełnej:
i
liczyliśmy z klasy przyrządów wg wzoru:
Przykład obliczeń:
dla Rd1 = 2900Ω iRd2 = 800Ω
5. WNIOSKI.
Z przeprowadzonych badań wynika, że galwanometr spełnia gwarantowane przez producenta normy. Wartości rzeczywiste odczytane z tabliczki znamionowej galwanometru nie różnią się zbytnio od wartości uzyskanych podczas pomiarów.
Okazuje się, że dość dokładnie została wyznaczona wartość oporu wewnętrznego galwanometru, której średnia arytmetyczna
po trzech dokonanych przez nas pomiarach wyniosła 1300Ω, co jest bardzo dobrym wynikiem zważywszy na fakt, iż producent podał wartość
=1290Ω. Również wartość oporu krytycznego znajduje się w przedziale podanym przez producenta sprzętu. Stała prądowa wynosząca średnio 6,14⋅10-9A/dz. różni się nieco od wartości rzeczywistej (6,1⋅10-9A/dz.), ale należy tu wziąć pod uwagę, że są to wartości bardzo małe i obliczone wartości są obarczone sporymi przybliżeniami. Należy tutaj również wziąć pod uwagę fakt, że uzyskane wartości oporów Rg i Rkr zmierzone zostały z pewnym błędem, a ponieważ wartości te służą do obliczania stałych: prądowej i napięciowej, automatycznie stałe te wyznaczono z błędem oporów. Wpływ na błędy miały tu także dokładność pomiarowa miliamperomierza (kl. 0,5), oporu wzorcowego (kl. 0,02) i oporników dekadowych (kl. 0,1 i 0,05).
Na podstawie powyższych danych przekonaliśmy się, że galwanometry są w stanie wykrywać bardzo małe prądy i napięcia.
1
- 2 -
Strona: 1
Rn = 0,01 Ω
