LABORATORIUM MIERNICTWA ELEKTRYCZNEGO.
|
|||
TEMAT. ZASTOSWANIE MOSTKÓW PRĄDU STAŁEGO. |
CWICZENIE NR.15. |
GRUPA ED.6.1 |
OCENA |
IMIĘ I NAZWISKO Jacek Głos,Piotr Banach |
DATA 02-03-99 |

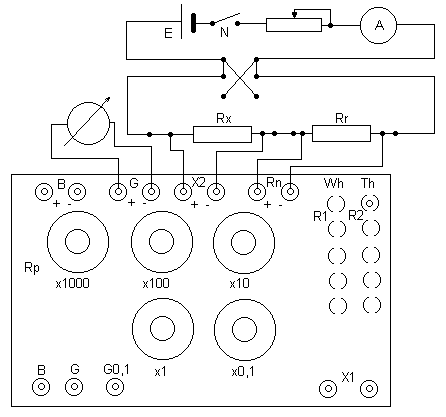

Układ pomiarowy.
2. Wykaz przyrządów.
Opornik 1 - 0,2 PL-k-030/E6
Opornik 2 - przekładnik JMOc PRLNF100
Opornik 3 - drutowy miedziany
Mostki:
Thomsona - TMT-2 PL-P3-62-E6
Wheatstone- MW-4 PL-P3-93-E6
Laboratoryjny- MWT-77a.
Galwanometr- EM-43-3/644M
Wyniki pomiarów.
-- Pomiar rezystancji za pomocą mostków technicznych.
Tabela.1.
Lp |
opornik |
mostek |
RX |
δRx |
RX+-∆RX |
|
|
|
mΩ |
% |
mΩ |
1. |
Oporność bocznika |
Thomsona
|
0,5 |
1 |
0,5+-5*10-3 |
2. |
oporność przekładnika |
|
112 |
1 |
112+-1,12 |
3. |
oporność drutu na ławie |
|
15 |
1 |
15+-0,15 |
1. |
oporność woltomierza na zakresie 75V |
Wheatstone |
880 |
1 |
880+-8,8 |
2. |
oporność woltomierza na zakresie 150V |
|
3400 |
1 |
3400+-34 |
3. |
opornik dodatkowy do woltomierza tablicowego |
|
6440 |
1 |
6440+-64,4 |
--Pomiar rezystancji za pomocą mostków laboratoryjnych.
Mostek Wheastone.
Tabela.2.
Lp |
R1 |
R2 |
RP |
RX |
∆R2 |
∆α |
∆αśre |
∆ |
δnRX |
|
Ω |
Ω |
Ω |
Ω |
Ω |
dz |
dz |
-- |
% |
1. |
10000 |
10000 |
6382,2 |
6382,4 |
3 |
+65 -65 |
65 |
0,0003 |
9,23 |
2. |
1000 |
1000 |
6381,4 |
6381,4 |
3 |
+120 -120 |
120 |
0,003 |
|
3. |
100 |
100 |
6381,4 |
6381,4 |
3 |
+74 -74 |
74.5 |
0,03 |
|
Mostek Thomsona
Tabela.3.
Lp |
R1 |
R2 |
RP |
RX |
RXśr |
∆R2 |
∆α |
δnRX |
δśrRX |
RX+-∆RX |
|
Ω |
Ω |
Ω |
mΩ |
mΩ |
Ω |
dz |
% |
% |
mΩ |
1. |
100 |
100 |
3,7 3,5 |
3,7 3,5 |
3,6 |
1 |
-4 -2 |
0,05 0,1 |
0,075 |
0,28 |
2. |
100 |
100 |
93 90 |
93 90 |
91,5 |
1 |
+2 -1 |
0,1 0,2 |
0,15 |
13,7 |
3. |
100 |
100 |
0,4 0,3 |
0,4 0,3 |
0,35 |
1 |
+6 -2 |
0,03 0,1 |
0,065 |
0,023 |
Obliczenia.
Tabela.1.
∆RX =
-- dla mostka Thomsona.
RX =
∆RX =
-- dla mostka Wheatstona.
RX =
Tabela.2.
RX1 =
Rp =
∆αśr =
δnRX% =
Tabela.3.
R1 = R2 = R
RX1 =
Rp =
RX2 =
Rp =
δnRX%1 =
δnRX%2 =
δnRXśr =
∆RX =
RX =
Wnioski.
Z przeprowadzonego ćwiczenia wynika że za pomocą mostków prądu stałego możemy dokonywać pomiarów rezystancji zarówno małych rzędu mΩ jak i dużych rzędu KΩ. Przy pomocy mostków Wheatstona możemy mierzyć rezystancje duże natomiast mostkami Thomsona możemy mierzyć rezystancje małe. W ćwiczeniu do pomiaru rezystancji zostały wykorzystane mostki techniczne oraz laboratoryjne.
Z otrzymanych wyników możemy stwierdzić że mostki laboratoryjne charakteryzują się większą dokładnością niż mostki techniczne. Dokładność ta zależy głównie od dokładności wykonania rezystorów użytych do budowy mostków oraz od czułości wskaźnika równowagi mostka. Ze względu nato że metoda mostkowa pomiaru rezystancji polega na porównywaniu jej z rezystancją oporników wzorcowych zalicza się ją do metod bardzo dokładnych gdyż dokładność ich zawiera się między 0,02%
a 2% i zależy głównie od wykonania mostka.
