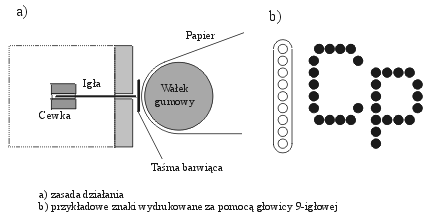

Zasada działania drukarki igłowej

Drukarka mozaikowa przy pomocy głowicy drukującej wypełnia pewne punkty mozaiki pozostawiając inne niewypełnionymi; w ten sposób powstaje zarys znaku lub element grafiki. Mozaikę stanowi siatka, a przykład umieszczania w niej punktów (kropek) podano na rysunku. Ilość kolumn i wierszy w siatce mozaiki ma bezpośredni wpływ na jakość wydruku.

Jak łatwo można zauważyć zwiększenie liczby igieł wpływa korzystnie na zwiększenie jakości wydruku. Przy większej liczbie igieł druk jest czytelniejszy, można uzyskać mniejszy font.

Szybkość

Szybkość prowadzenia wydruku przez drukarki mozaikowe zmienia się w dość szerokich granicach w zależności od modelu drukarki.

Zalecane szybkości pracy drukarek stosowanych w różnych aplikacjach.

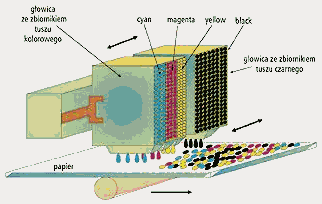

Schemat drukarki atramentowej

Atramentowa technika druku

Drukarki laserowe

Tekst ,a grafika....

W technice rastrowej każdy znak tworzony jest jako szereg punktów

odpowiednio wypełniających siatkę lub matrycę (rys.).

Bitmapowa reprezentacja grafiki, taka jak przedstawiona na rys. (obraz strzały), jest nazywana grafiką rastrową.

1 00000000 00000000 10000000 00000000

2 00000000 00000000 11000000 00000000

3 00000000 00000000 11100000 00000000

4 00000000 00000000 11110000 00000000

5 00000000 00000000 11111000 00000000

6 00000000 00000000 11111100 00000000

7 00000000 00000000 11111110 00000000

8 00000000 00000000 11111111 00000000

9 00000000 00000000 11111111 10000000

10 11111111 11111111 11111111 11000000

11 11111111 11111111 11111111 11100000

12 11111111 11111111 11111111 11110000

13 11111111 11111111 11111111 11111000

14 11111111 11111111 11111111 11111100

15 11111111 11111111 11111111 11111110

16 11111111 11111111 11111111 11111111

17 11111111 11111111 11111111 11111111

18 11111111 11111111 11111111 11111110

19 11111111 11111111 11111111 11111100

20 11111111 11111111 11111111 11111000

21 11111111 11111111 11111111 11110000

22 11111111 11111111 11111111 11100000

23 11111111 11111111 11111111 11000000

24 00000000 00000000 11111111 10000000

25 00000000 00000000 11111111 00000000

26 00000000 00000000 11111110 00000000

27 00000000 00000000 11111100 00000000

28 00000000 00000000 11111000 00000000

29 00000000 00000000 11110000 00000000

30 00000000 00000000 11100000 00000000

31 00000000 00000000 11000000 00000000

32 00000000 00000000 10000000 00000000

Nazwa drukarki laserowe wzięła się stąd, iż wiązka laserowa jest wykorzystywana w drukarce laserowej do zapisywania informacji na bębnie światłoczułym. W czasie tej operacji wiązka laserowa usuwa z bębna, w miejscach odpowiadających kropkom na rysunku, ładunek elektrostatyczny. W stadium wywołania na miejsca te jest rozprowadzany toner. Papier, który otrzymuje ładunek przeciwny do ładunku który posiada toner jest przesuwany wzdłuż bębna co powoduje "przylepianie" się tonera do papieru. Obraz taki jest jeszcze "utrwalany" przez urządzenie, które wtapia rysunek w powierzchnię papieru, wykorzystując do tego podgrzewane rolki, które zgrzewają rysunek.

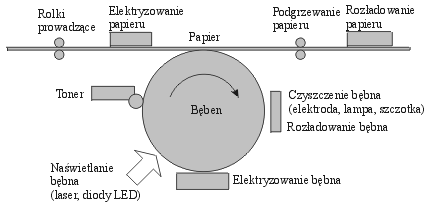

Drukarka laserowa tworzy obraz na podobnej zasadzie jak kserograf (jest więc drukarką nieuderzeniową). W odróżnieniu od drukarki mozaikowej i atramentowej drukarka laserowa nie tworzy obrazu linia po linii, lecz od razu całą stronę. Najpierw naświetlany jest światłoczuły bęben, następnie przylegający do naświetlonych fragmentów bębna toner ("tusz w proszku") jest przenoszony na papier, po czym obraz jest utrwalany na gorąco (patrz rysunek).

Schemat pracy kartridża z tonerem w drukarce laserowej
