„Fotometr BUNSENA”

Data :

26.05.2009r.

Nr. Ćw

6

  1. Część teoretyczna.

Wielkością charakteryzującą źródło światła jest jego natężenie ( światłość) I, wyrażająca ilość promieniowania świetlnego wysyłanego przez źródło światła w jednostce czasu w jednostkowy kąt bryłowy. Jednostką natężenia źródła światła w układzie SI jest kandela (cd) to jest natężenie z jakim promieniuje w kierunku prostopadłym pole powierzchni 1/6•105 m2 ciała doskonale czarnego w temperaturze 1773oC (temperatura krzepnięcia platyny), pod ciśnieniem jednej atmosfery.

Natężenie oświetlenia przez punktowe źródło światła określa wyrażenie:

E = I/r2

Opis ćwiczenia.

Do pomiarów natężenia źródła światła służy przyrząd zwany fotometrem, którego działanie polega na porównywaniu natężenia badanego źródła z natężeniem żarówki wzorcowej. Chcąc wizualnie wyznaczyć natężenie źródła światła, należy oświetlić pewną powierzchnię (fotoelement) światłem pochodzącym ze źródła wzorcowego i źródła którego natężenie wyznaczamy.

W ćwiczeniu wykorzystano zmodyfikowany fotometr Bunsona, czyli na jednej osi, naprzeciw siebie w odległości 80cm umieszczono źródło wzorcowe światła i przeciwnie skierowane źródło badane. Pomiędzy źródłami światła umieszczono dwa odpowiednio połączone fotorezystory. Zasada pomiaru polega na uzyskaniu jednakowych natężeń światła po obu stronach fotoelementów. Uzyskujemy to przez przesuwanie fotoelementów po osi.

Pomiarów dokonujemy zmieniając napięcie zasilania badanego źródła światła czyli tym samym mocy pobieranej przez to źródło.

Znając natężenie źródła wzorcowego I0 możemy wyznaczyć natężenie Ix źródła badanego:

Ix = rx2 * I0 / ro2

Gdzie rx to odległość fotoelementu od badanego źródła światła a r0 to odległość od wzorca światła.

Jedną z wielkości charakteryzujących źródło światła jest jego sprawność η - stosunek światłości I do pobieranej mocy P.

η = I / P [cd/W}

Z prawa Stefana Boltzmana wynika że zdolność emisyjna ciała doskonale czarnego jest proporcjonalna do czwartej potęgi jego temperatury bezwzględnej.

I = CTn

Żarówka pobiera i i emituje równe ilości energii, stąd:

log W = const + n/4 log P

2. Tabela

U [V]

I [A]

rx

r0

Natężenie badanego źródła światła Ix

Moc pobrana przez źródło badane P

Współczynnik sprawności η

88,2

40,4

22,7

57,3

0,157

3,563

0,044

99,6

43,4

26,0

54,0

0,232

4,323

0,054

109,8

46,2

28,4

51,6

0,303

5,073

0,060

120,4

48,8

30,6

49,4

0,384

5,876

0,065

130,9

51,5

32,8

47,2

0,483

6,741

0,072

142,0

54,0

35,9

45,1

0,634

7,668

0,083

152,2

56,3

36,6

43,4

0,711

8,569

0,083

162,1

58,4

38,4

41,6

0,852

9,467

0,090

171,5

60,6

39,9

40,1

0,990

10,393

0,095

182,4

62,8

41,4

38,6

1,150

11,455

0,100

192,0

64,8

43,0

37,0

1,351

12,442

0,109

201,0

67,0

44,3

35,7

1,540

13,467

0,114

210,0

68,9

45,6

34,4

1,757

14,469

0,121

221,0

71,1

46,8

33,2

1,987

15,713

0,126

3.Obliczenia

Obliczenia natężenia badanego źródła światła:

- Za I0 przyjmujemy wartość równą 1

0x01 graphic
0x01 graphic

0x01 graphic
0,156 [A] 0x01 graphic
0,156

0x01 graphic
0,232 [A] 0x01 graphic

0x01 graphic
0,303 [A] 0x01 graphic

Obliczenia Mocy pobranej przez źródło badane:

0x01 graphic

P=88,2·0,0404=3,563[W]

P=99,6·0,0434=4,323[W]

P=109,8·0,046,2=5,073[W]

Obliczenia współczynnika sprawności świetlnej źródła badanego:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic


0x01 graphic


0x01 graphic


4.Obliczanie błędu pomiaru

u(r)=1mm

u(r0)=2mm

0x01 graphic

0x01 graphic

0x01 graphic

Lp.

u(I)·0,04

u(U)·0,04

u(I)·u(U)

3,53

0,0016

0,0057

3,98

0,0017

0,0069

4,39

0,0018

0,0081

4,82

0,0020

0,0094

5,24

0,0021

0,0108

5,68

0,0022

0,0123

6,09

0,0023

0,0137

6,48

0,0023

0,0151

6,86

0,0024

0,0166

7,30

0,0025

0,0183

7,68

0,0026

0,0199

8,04

0,0027

0,0215

8,40

0,0028

0,0232

Obliczanie niepewności pomiarowej:

0x01 graphic

Niepwnośc dla Ix i W:

0x01 graphic

Niepewnośc dla P:

0x01 graphic

Niepewność dla η:

0x01 graphic

Lp.

W oraz Ix

P

η

0,114

0,0023

0,0321

0,068

0,0025

0,0158

0,048

0,0026

0,0095

0,036

0,0028

0,0061

0,027

0,0029

0,0040

0,019

0,0031

0,0025

0,017

0,0032

0,0019

0,013

0,0033

0,0014

0,011

0,0034

0,0011

0,010

0,0036

0,0008

0,008

0,0037

0,0006

0,007

0,0038

0,0005

0,006

0,0039

0,0004

0,005

0,0040

0,0003

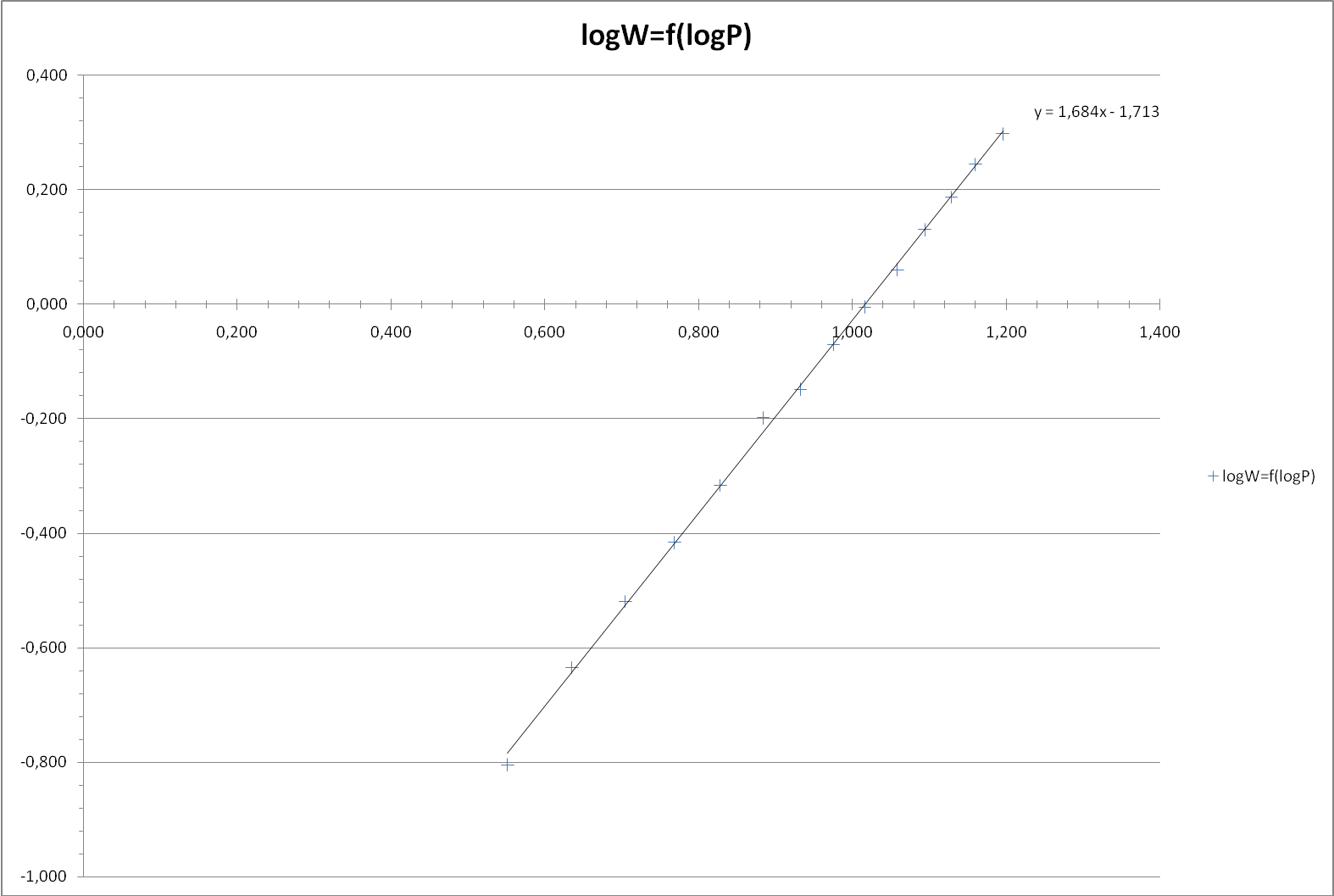

5.Obliczanie logW i logP

Lp.

P

logP

W

logW

3,563

0,552

0,157

-0,804

4,323

0,636

0,232

-0,635

5,073

0,705

0,303

-0,519

5,876

0,769

0,384

-0,416

6,741

0,829

0,483

-0,316

7,668

0,885

0,634

-0,198

8,569

0,933

0,711

-0,148

9,467

0,976

0,852

-0,070

10,393

1,017

0,990

-0,004

11,455

1,059

1,150

0,061

12,442

1,095

1,351

0,131

13,467

1,129

1,540

0,188

14,469

1,160

1,757

0,245

15,713

1,196

1,987

0,298

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Lp.

const.

-1,13

-1,02

-0,94

-0,88

-0,81

-0,73

-0,71

-0,65

-0,61

-0,57

-0,52

-0,49

-0,45

-0,42

6. Wnioski
Wartość błędu zależy w dużej mierze od indywidualnych właściwości oka obserwatora. Jego wartość zwiększa się wielokrotnie w przypadku, gdy obserwator ma wadę wzroku (np. dalekowzroczność, blisko wzroczność, astygmatyzm), to też przeniosło się na odczyt odległości r
x i r0 oraz ustawienia amperomierza podłączonego do fotoelementu w pozycji równej 0. Drugim problemem z odczytem sprawiał amperomierz i woltomierz, z którego odczytywałem napięcie (U) i natężenie (I). Urządzenia te nie pokazywały jednaj stałej wartości, lecz wahały się w obrębie danej wartości.


0x08 graphic


6. Wnioski
Wartość błędu zależy w dużej mierze od indywidualnych właściwości oka obserwatora. Jego wartość zwiększa się wielokrotnie w przypadku, gdy obserwator ma wadę wzroku (np. dalekowzroczność,
blisko wzroczność, astygmatyzm), to też przeniosło się na odczyt odległości rx i r0 oraz ustawienia amperomierza podłączonego do fotoelementu w pozycji równej 0. Drugim problemem z odczytem sprawiał amperomierz i woltomierz, z którego odczytywałem napięcie (U) i natężenie (I). Urządzenia te nie pokazywały jednaj stałej wartości, lecz wahały się w obrębie danej wartości.

5
