ZADANIA NA CZERWONO NIE ZOSTAŁY ZROBIONE
JEŚLI KTOŚ ZNA NA NIE ODPOWIEDŹ NIECH UAKTUALNI TEN PLIK

27. Jak oznaczamy na rysunkach połączenia spawane? Podaj przykłady.

b)

c)

28. Narysuj najprostsze połączenie gwintowe w stopniu uproszczonym

29. Przedstawione umowne połączenia gwintowe narysuj jako rysunek dokładny

umowny uproszczony dokładny

30. Podaj przykład rysunku wykonawczego czopa wielowypustowego.

(trzeba to chyba jeszcze zwymiarować)

31. Podaj przykład rysunku wykonawczego piasty wielowypustowego.

(trzeba to chyba jeszcze zwymiarować)

32. Podaj przykład rysunku wykonawczego wałka wielowypustowego o zarysie ewolwentowym.

(trzeba to chyba jeszcze zwymiarować)

33. Podaj przykład połączenia wielowypustowego

34. Jakie elementy powinien zawierać rysunek wykonawczy koła zębatego

35. Przedstawioną przekładnie zębatą uzupełnij oraz narysuj przekrój A-A

36. Podaj przykłady rysowania łożysk tocznych

(Dobrzański str 135-136)

37. Co to jest wymiar rysunkowy i z jakich elementów się składa?

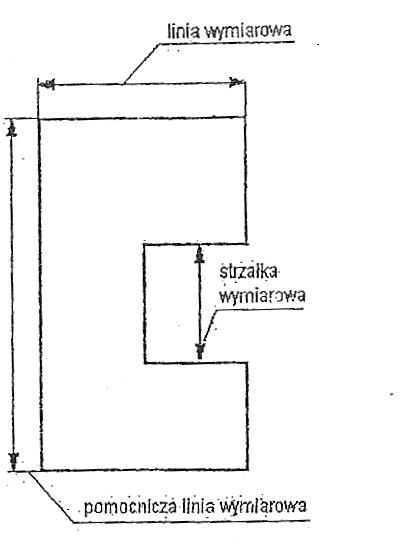

Elementy wymiaru rysunkowego:

• Linia wymiarowa

• Pomocnicza linia wymiarowa

• Liczba wymiarowa

• Znaki wymiarowe

38. C to jest wymiar pomocniczy?

39. Co oznacza podkreślenie liczby wymiarowej, a co oznacza liczba wymiarowa w nawiasie?

• Podkreślenie liczby - oznacza że liczba wymiarowa nie mieści się w podziałce rysunku

• Liczba w nawiasie - wymiar mający tylko znaczenie orientacyjne jak np. wymiar zamykający łańcuch wymiarowy

40. Czy na rysunku technicznym maszynowym możemy podawać wymiary w „m” (metrach)

Tylko w szczególnych przypadkach, gdy długość przedmiotu jest zbyt duża. (należy zaznaczyć jednostkę)

41. Jakich oznaczeń używamy przy wymiarowaniu:

a) średnicy - Ø lub d (D)

b) promienia - R

c) kąta -

lub

42. Podaj przykłady wymiarowania podstaw graniastosłupów prawidłowych

Kwadrat : Sześciokąt:

43. Podaj przykłady wymiarowania krzywizn powierzchni kulistych

44. Podaj przykłady wymiarowania szeregu powtarzających się jednakowych elementów

45. przedstaw sposoby wymiarowania ścięć krawędzi.

46. Jakich znaków używamy przy wymiarowaniu wielowypustów.

47. Co wiesz o tolerancji i pasowaniach ?

48. z jakich elementów składa się znak chropowatości (pełne oznacznie)

a - wartość chropowatości poprzedzona symbolem skali (np. Ra, Rz);

b - wartość reprezentująca naddatek materiału na obróbkę;

c - symbol kierunkowości struktury powierzchni;

d - informacja o metodzie wykonania, rodzaju obróbki;

e - wartość reprezentująca wysokość falistości, poprzedzona odpowiednim symbolem lub długość odcinka elementarnego jeżeli nie jest wyszczególniony w normie (ISO 4288);

f - wartość parametru chropowatości innego niż Ra       poprzedzona symbolem skali.

49. Wymień znane ci znaki chropowatości.:

50. Co oznacza znak √ ? Podaj jego zastosowanie na przykładach

51. Zaznacz chropowatość Ra 5 na następujących powierzchniach wewnętrznych.

---
