Pomiar oporów elektrycznych

metodą mostka Wheatstone'a.

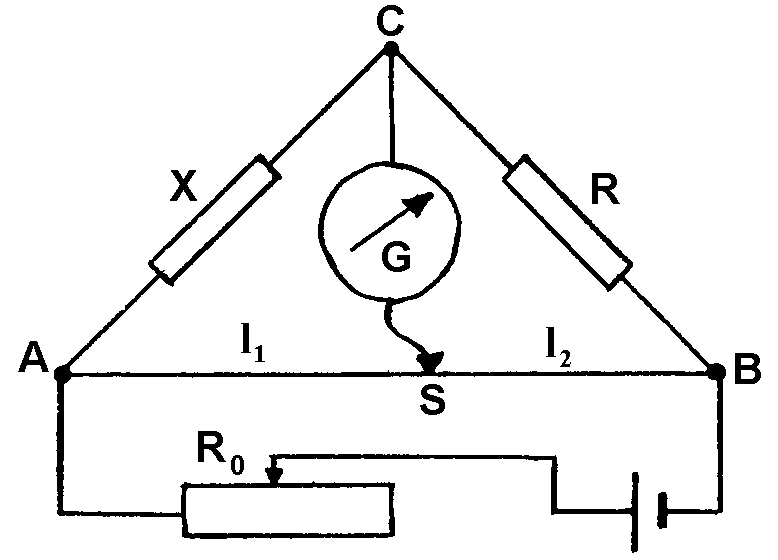

1. Połączyć obwód wg schematu:

2. Włączyć dowolny znany opór R np. 100 Ω.

3. Po sprawdzeniu przez prowadzącego połączeń zamknąć obwód i przesuwając suwakiem S starać się uzyskać takie położenie, przy którym przez galwanometr G prąd nie płynie.

4. Odczytać położenie suwaka i wyznaczyć wartość oporu nieznanego X
( pomiar próbny ) korzystając ze wzoru :

5. Wykonać drugi pomiar dla nieznanego oporu X włączając zamiast stosowanego poprzednio oporu znanego R - opór którego wartość jest najbardziej zbliżona do obliczonego oporu X i powtarzając czynności jak w punktach 3 i 4 wyznaczyć opór X.

6. Zamiast oporu nieznanego X włączać kolejno dalsze nieznane opory powtarzając dla każdego z nich czynności podane w punktach 2 -5.

7. W miejsce oporu nieznanego włączyć opory połączone szeregowo
i powtórzyć czynności jak w punktach 2 - 5.

8. W miejsce oporu nieznanego włączyć opory połączone równolegle
i powtórzyć czynności jak w punktach 2 - 5.

9. Z uzyskanych w punktach 5 - 6 wartości oporów nieznanych obliczyć opór łączny R_sz dla połączeń szeregowych korzystając z zależności:

i porównać z oporem zmierzonym w punkcie 7.

10. Podobnie wyznaczyć opór łączny R_r dla połączeń równoległych korzystając z zależności:

i porównać z oporem zmierzonym w punkcie 8.

UWAGA ! Szczegóły sprawozdania uzgodnić z prowadzącym.

---
