PRZERÓBKA SUROWCÓW MINERALNYCH

Ćwiczenie nr 2

TEMAT:

Wpływ rodzaju ruch sita na skuteczność (efektywność) procesu przesiewania.

Ćwiczenie polegało na przesiewaniu materiału w przesiewaczu. Materiałem tym jest porfir w ilości 1423g, o uziarnieniu 0÷4 [mm]. Przesiewacz wibracyjny o ruchu złożonym prostoliniowym lub obrotowym .

Sita do analizy sitowej:

4;2.5;2;1.6;1.0.63

Przebieg Ćwiczenia:

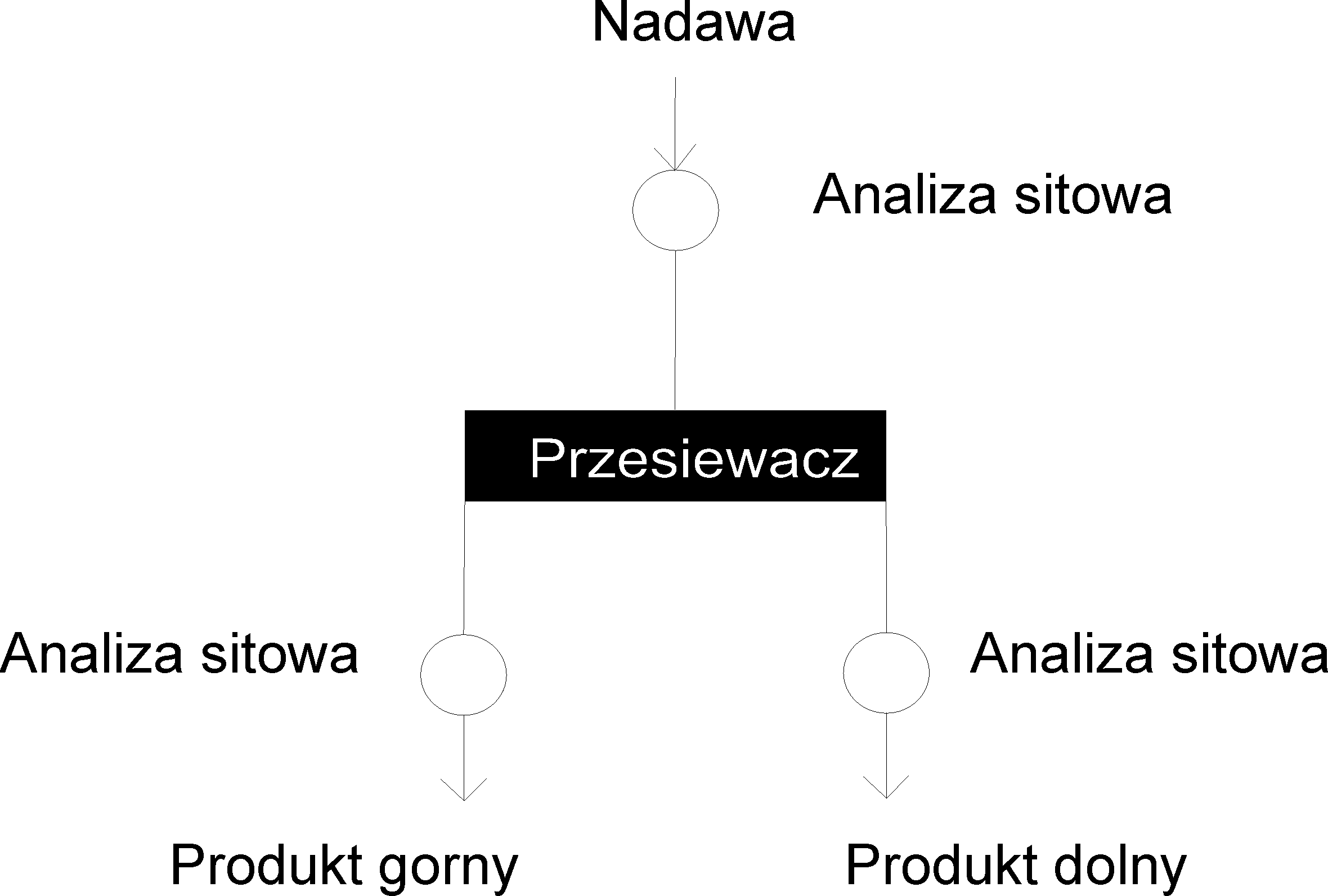

1. Analiza sitowa nadawy

2. Przesiewanie

3. Analiza sitowa produktu dolnego (Pd)

4. Analiza sitowa produktu górnego (Pg)

5. Opracowanie wyników

5a). Krzywe składu ziarnowego: (dla ruch liniowego)

- nadawy

- Produktu górnego (Pg)

- Produktu dolnego (Pd)

5b). Krzywe składu ziarnowego: (dla ruchu obrotowego)

- Produktu górnego (Pg)

- Produktu dolnego (Pd)

6). Obliczenia skuteczności.

f_p - efektywność przesiewania

1. obrotowe

2. liniowe

7) Porównanie tych dwóch metod i wnioski.

 _nd - wychud ziarna większy od dT w produkcie dolnym

 _pd - wychud ziarna większy od dT w produkcie dolnym

Q - masa nadawy

Q_­n - masa ziarna większego od dT

Q_p - masa ziarna mniejszego od dT

Q_d - masa produktu dolnego

Q_g - masa produktu górnego

Q_nd - masa ziarna większego większego od dT w produkcie dolnym

Q_pd - masa ziarna mniejszego od dT w produkcie dolnym

Q_ng - masa ziarna większego od dT w produkcie górnym

Q_pg - masa ziarna mniejszego od dT w produkcie dolnym

Wychud nadawy:

_n - wychud ziaren nadawy większych od dT

_p - wychud ziaren nadawy mniejszy od dT

_d - wychud ziaren produktu dolnego

_g - wychud ziaren produktu górnego

_nd - wychud ziaren większych od dT w produkcie dolnym

_pd- wychud ziaren mniejszych od dT w produkcie dolnym

_ng - wychud ziaren większych od dT w produkcie górnym

_pg - wychud ziaren mniejszych od dT w produkcie dolnym

Efektywność procesu przesiewania w dużym stopniu decyduje udział ziaren trudnych, czyli ziaren wielkości zbliżonych do oczka sita. Ziarna trudne przyjmuje się ze zawierają się w przedziale od 0,75dT do 1,5dT.

Blokują otwory sita, zaklinowują się i utrudniają proces przesiewania.

Efektywność procesu przesiewania mierzy się stosunkiem ilości produktu dolnego do ilości ziaren mniejszych od oczka w nadawie.

Najczęściej stosowanym wskaźnikiem efektywności, skuteczności przesiewania jest

Wzór ten jest najbardziej miarodajnym do obliczania skuteczności przesiewania.

Klasa ziarnowa di [mm]	Produkt Dolny			Produkt Górny			Nadawa
		qdi[g]	adi	Φ(d)	qdi[g]	agi	Φ	qni	ani	Φn
0-0,63	174	0,2007	0,2007	0,3	0,00050	0,00050	174,3	0,1216	0,1216
0,63 - 1	85	0,0980	0,2987	0,3	0,00050	0,00100	85,3	0,0595	0,1811
1 - 1,6	150	0,1730	0,4717	0,4	0,00070	0,00170	150,4	0,1050	0,2861
1,6 - 2	140	0,1615	0,6332	0,5	0,00080	0,00250	140,5	0,0980	0,3841
2 - 2,5	202	0,2330	0,8662	0,5	0,00080	0,00320	202,5	0,1413	0,5254
2,5 - 4	116	0,1338	1	402	0,71058	0,71378	518	0,3616	0,8870
>4				162	0,28622	1	162	0,1130	1
	867	1		566	1		1433	1
