Akademia

Górniczo - Hutnicza

Im. St. Staszica w Krakowie

PRZERÓBKA

MECHANICZNA

Sprawozdanie nr 1

TEMAT: „Przesiewanie”

Wydział Górnictwa i Geoinżynierii

Kierunek Górnictwo i Geologia

Rok II grupa 2b/1 (9lab.)

Ćwiczenie polegało na przesiewaniu materiału w przesiewaczu. Waga tego surowca wynosi 1423g, o uziarnieniu 0÷4 [mm]. Sita do analizy sitowej:

4 ; 2.5 ; 2 ; 1.6 ; 1 ; 0.63

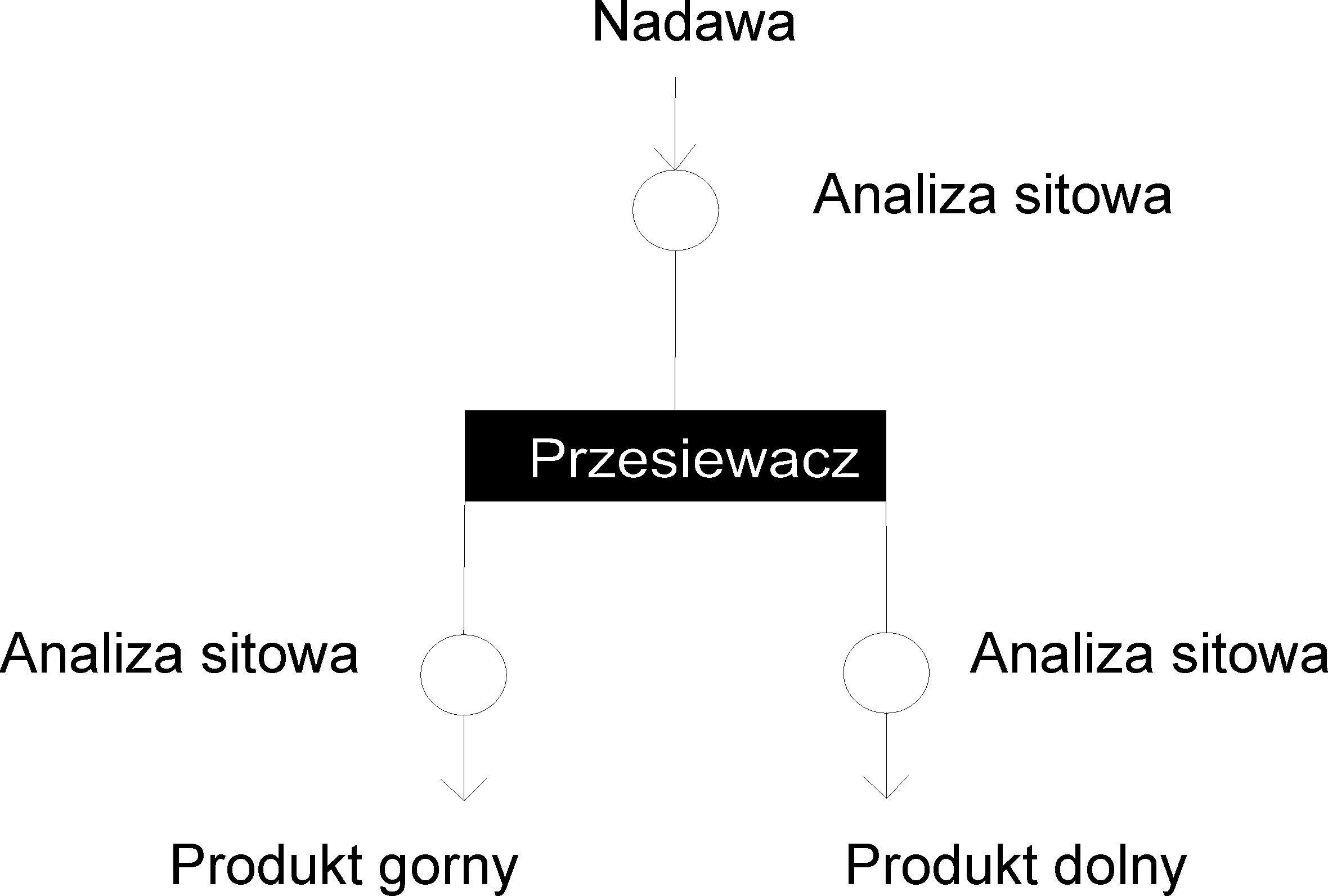

Przebieg Ćwiczenia:

1. Analiza sitowa nadawy

2. Przesiewanie

3. Analiza sitowa produktu dolnego (Pd)

4. Analiza sitowa produktu górnego (Pg)

5. Opracowanie wyników

Tabela składu ziarnowego

Klasa ziarnowa di [mm]	Produkt Dolny			Produkt Górny			Nadawa
		qdi[g]	adi	Φd(d)	qgi[g]	agi	Φg(d)	qni	ani	Φn(d)
0-0,63	174	0,2007	0,2007	0,3	0,00050	0,00050	174,3	0,1216	0,1216
0,63 - 1	85	0,0980	0,2987	0,3	0,00050	0,00100	85,3	0,0595	0,1811
1 - 1,6	206	0,2376	0,5363	0,4	0,00070	0,00170	206,4	0,1440	0,3251
1,6 - 2	170	0,1961	0,7324	0,5	0,00080	0,00250	170,5	0,1190	0,4441
2 - 2,5	232	0,2676	1	0,5	0,00080	0,00320	232,5	0,1622	0,6063
2,5 - 4				402	0,71058	0,71378	402	0,2805	0,8868
4<				162	0,28622	1	162	0,1132	1
∑	867	1		566	1		1433	1

Skuteczność przesiewania

Qn = 1433g

Qd = 867g

Qg = 566g

γd=Qd/Qn*100%

γd=867g/1433g*100% = 60.5%

E=γd/and

E=60.5%/0.61= 99,18%
