1.Opisz i narysuj przekrój pionowy przez rurę szybową

Obudowa pojedyncza - obudowa składająca się z jednego nośnego elementu konstrukcyjnego

2. Wymień i narysuj schematycznie modele obciążenia obudowy przez deformujące się skały górotworu. Zaznacz które z nich obrazują statyczne, a które deformacyjne obciążenie

Modele obciążenia obudowy wyrobiska korytarzowego
wg. PN-G-05020/1997

Model I H<2h₀

Model II wg. Bierbaumera

Model III wg. Cymbariewicza

Nad wyrobiskiem wytwarza się sklepienie, a ociosy nie przejmują w pełni ciężaru nadkładu. Ciśnienie deformacyjne nie występuje

Model IV wg. Protodiakonowa

K - współczynnik
koncentracji naprężeń
wg tabeli

Model V (ciśnienie spągowe)

Należy przyjmowac jednocześnie z modelami od I do IV

3. Narysuj podstawowe rozwiązania zamków stojaków metalowych rozsuwnych pracujących na zasadzie tarcia oraz przedstaw ich typowe charakterystyki wytrzymałościowe.

Strzemiona kabłąkowe Typ N do profilu KS//KO

Strzemiona kabłąkowe Typ S do profilu KS//KO

Strzemię kabłakowe z profilowanym jarzmem
typ ZS

4. Podaj definicję komory oraz wymień komory zlokalizowane na podszybiu

Komora - jest to wyrobisko górnicze specjalnego
przeznaczenia, którego przekrój poprzeczny i długość
uzależnione są od liczby i gabarytów zainstalowanych
w nim maszyn i urządzeń, a ponadto od wymaganych
przepisami odstępów ruchowych między samymi
urządzeniami oraz urządzeniami i obudową.

Komory usytuowane na podszybiu
komora pomp głównego odwadniania
komora rozdzielni głównej
komora składu MW
komora zajezdni lokomotyw
i ladowania akumulatorów
komora warsztatów dołowych
komora czyszczenia wozów
komora przeciwpożarowa
komora dworca osobowego
komora poczekalni
komora sanitarna
komora zbiorników wyrównawczych
komora dyspozytora

5. Narysuj przekrój przez obudowę ŁP oraz przekrój przez strzemię SD. Opisz elementy wchodzące w skład obudowy.

strzemię

też strzemię

obudowa ŁP/3 - dwa łuki ociosowe, łuk stropnicowy, dwa strzemiona (co gdzie chyba każdy wie)

przykładowe kształtowniki z jakich obudowy

6. Opisz i narysuj przekrój pionowy przez głowicę szybu zjazdowego

7. Narysuj i opisz modele deformacyjne obciążenia obudowy chodnikowej

Na t e dwa nie znalazłem odpowiedzi w tych jego prezentacjach.

8. Narysuj charakterystyki podpornościowe stojaków: późno, wczesno i natychmiast podporowych

9. Podaj definicję komory oraz wymień komory łączące się bezpośrednio z rurą szybową

Komora - jest to wyrobisko górnicze specjalnego
przeznaczenia, którego przekrój poprzeczny i długość
uzależnione są od liczby i gabarytów zainstalowanych
w nim maszyn i urządzeń, a ponadto od wymaganych
przepisami odstępów ruchowych między samymi
urządzeniami oraz urządzeniami i obudową.

Komory połączone bezpośrednio z szybem:
wloty szybowe do podszybi szybów klatkowych

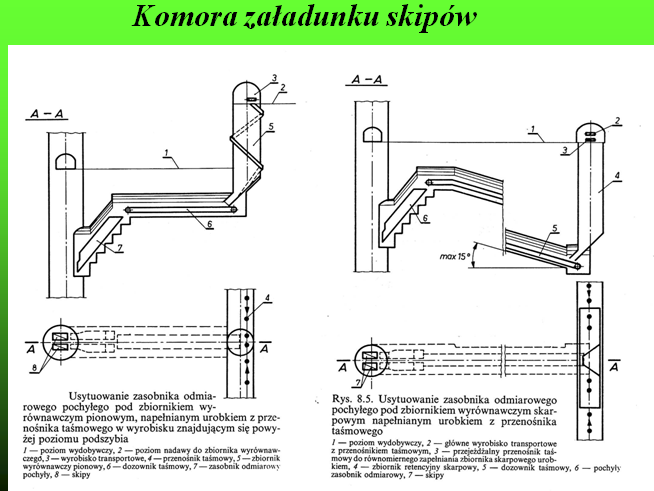

wloty szybowe urządzeń załadowczo skipowych
komora uchwycenia przepadu
komora pomp odwadniani rząpia szybu
komora czyszczenia rząpia szybu
komora przelewowa
wloty szybowe chodników wentylacyjnych, rurowych itp

10. Narysuj przekrój przez obudowę ŁP oraz przekrój przez strzemię SD. Opisz elementy wchodzące w skład obudowy.

Przekrój przez obudowę ŁP:

Przekrój przez strzemię SD - chyba coś takiego to jest:

Elementy wchodzące w skład obudowy: łuk stropnicowy, łuki ociosowe, strzemiona, opinka, wykładka.

11. Opisz i narysuj konstrukcje wieńców podstawowych stosowanych w obudowie szybowej

12. Wymień czynniki geologiczno-górnicze wpływające na osłabienie skał górotworu

-szczelinowatosc

- wpływ zawodnienia

- uskoki tektoniczne (Zagrożenie związane z występowaniem sejsmiczności indukowanej działalnością górniczą i jej dynamicznych przejawów w wyrobiskach górniczych, w postaci odprężeń i tąpań, występuje od wielu dziesięcioleci w polskich kopalniach węgla kamiennego.)

- Zagrożenie klimatyczne wynika z niekorzystnego wpływu temperatury i wilgotności powietrza

13. Narysuj i opisz zasadę działania stojaka GIG SHI.

to nie jest do końca pewny rysunek ale nic wiecej nie ma….

Jest to stojak hydrauliczny indywidualny zasilany SHI.

14. Narysuj i opisz stosowane w projektowaniu rozwiązania Komory Przeciwpożarowej na podszybiu

komora przeciwpożarowa - pomieszczenie w kopalni, w którym przechowuje się sprzęt i materiały przeciwpożarowe; poza tym istnieją składy przeciwpożarowe; rozróżnia się k.p. poziomową i k.p. oddziałową. Może znajdować się o oddzielnym wyrobisku, poszerzonym przekopie…

15. Narysuj przekrój przez obudowę ŁP oraz przekrój przez strzemię kabłąkowe z profilowanym jarzmem dolnym. Opisz elementy wchodzące w skład obudowy ŁP.

16. Wymień kiedy należy w projekcie obudowy szybu zastosować stopy szybowe

Stopy szybowe nie są wymagane w górotworze zwięzłym (f>=3) związanych z obudową, z wyjątkiem przypadków uzasadnionych technologią robót i odciążeniem obudowy wlotów szybowych (f-współczynnik zwięzłości wg Protodiakonowa).

17. Wymień czynniki geologiczno-górnicze powodujące wzrost naprężenia w górotworze

Geologiczne: ciśnienie hydrostatyczne,ciężar odspajających się odłamków skał, deformacje odprężającego się górotworu

Górnicze: wszelkie roboty górnicze jak wiercenie, urabianie, drążenie szybów,wydobywanie na coraz większych głębokościach.

18. Narysuj schematycznie podszybie 3 szybowe równoległe dwustronne.

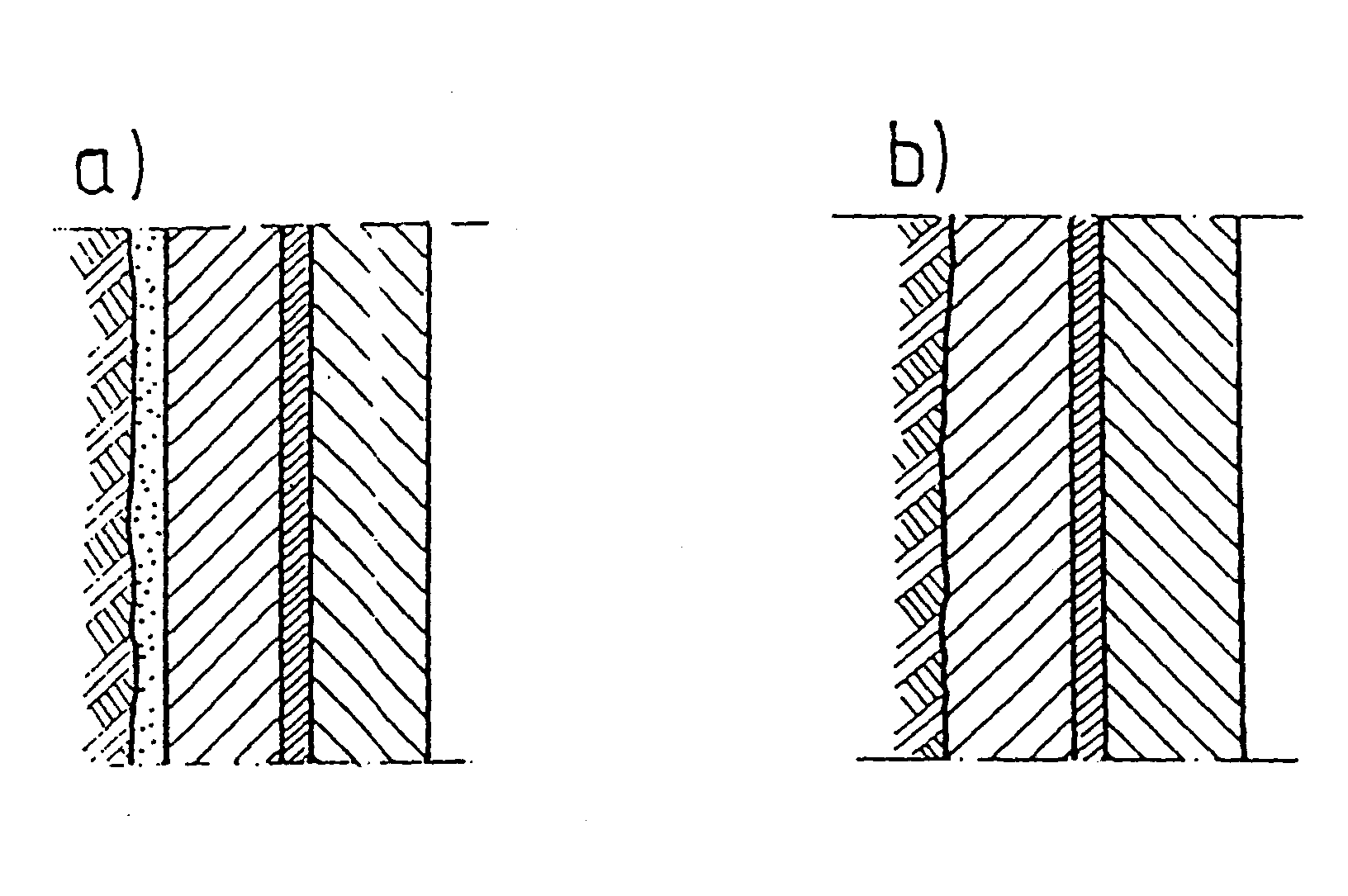

21. Opisz i narysuj przekrój przez obudowę szybową zespoloną i rozdzielną.
Obudowa zespolona - obudowa złożona z dwóch nośnych współpracujących elementów konstrukcyjnych (kolumn), sztywno ze sobą połaczonych. Zewnętrzna kolumna może stanowić obudowę wstępną

Obudowa wielowarstwowa rozdzielna - obudowa złożona z kilku elementów konstrukcyjnych (kolumn), nie związanych ze sobą sztywno np. przegrodzonych przeponą hydroizolacyjną. Zewnętrzna kolumna może stanowić obudowę wstępną.

Panel - element prefabrykowany betonowy słabo zbrojony tj o stopniu zbrojenia podłużnego mniejszym od wartości minimalnej , którą określono w PN-B-03264, przystosowany do łączenia za pomocą zaprawy cementowej lub przekładek upodatniających.

Obudowa panelowa - obudowa wykonana z paneli łączonych ze sobą za pomocą zaprawy cementowej lub przekładek upodatniających.

Tubing żeliwny - odlew żeliwny wycinka użebrowanej powłoki walcowej przystosowany do łączenia za pomocą śrub.

Obudowa tubingowa - obudowa szybu wykonana z tubingów połączonych ze sobą śrubami.

Przepona hydroizolacyjna - hydroizolacja wykonana z materiału rolowego lub płytowego.

Powłoka hydroizolacyjna - hydroizolacja wykonana przez naniesienie materiału izolacyjnego na powierzchnię chronioną np. przez natrysk.

Warstwa poślizgowa - warstwa z materiału upłynniającego się pod ciśnieniem , mająca na celu odcięcie obudowy od ruchów górotworu.

Warstwa wyrównawcza - warstwa zaprawy lub betonu mająca na celu zapewnienie kontaktu między obudową a górotworem.ić obudowę wstępną.

22.Wymień i opisz typy obciążenia obudowy ze strony skał górotworu

Parametry charakteryzujące oddziaływanie górotworu na obudowę:

a) całkowite obciążenie statyczne,

b) przemieszczenie wymuszone konturu wyrobiska,

c) energia udaru skał.

23.Narysuj podstawowe rozwiązania stojaków pracujących na zasadzie zgniotu oraz narysuj ich charakterystykę wytrzymałościową.

24.Narysuj schematycznie podszybie 3 szybowe, dwustronne prostopadłe. Narysuj lokalizację podstawowych komór na tym podszybiu.

25.Narysuj i opisz obudowę ŁPrP oraz podaj zakres jej stosowania w wyrobiskach kopalni.

Obudowa łukowo-prosta podatna ŁPrP - 4-częściowa

z kształtownika V

26. Wymień podstawowe rozwiązania obudowy szybowej oraz podaj zakres ich stosowania

Obudowa szybu - konstrukcja zabezpieczająca szyb przed obrywami odłamków skał, wdarciem wody lub kurzawki i przed jego zaciśnięciem przez górotwór oraz przeznaczona do zamocowania wyposażenia i zbrojenia szybu.

Obudowa wstępna - obudowa zabezpieczająca szyb
w czasie głębienia, a następnie wchodzaca w skład obudowy ostatecznej.

Obudowa tymczasowa - obudowa zabezpieczająca szyb
w czasie głębienia i usuwana przed wykonaniem obudowy ostatecznej.

Obudowa ostateczna - obudowa przekazana inwestorowi.

Obudowa pojedyncza - obudowa składająca się z jednego nośnego elementu konstrukcyjnego

Obudowa zespolona - obudowa złożona z dwóch nośnych współpracujących elementów konstrukcyjnych (kolumn), sztywno ze sobą połaczonych. Zewnętrzna kolumna może stanowić obudowę wstępną.

Obudowa wielowarstwowa rozdzielna - obudowa złożona z kilku elementów konstrukcyjnych (kolumn), nie związanych ze sobą sztywno np. przegrdzonych przeponą hydroizolacyjną. Zewnętrzna kolumna może stanowić obudowę wstępną.

27. Wymień rodzaje oddziaływania górotworu na obudowę. Podaj przyczyny powodujące występowanie poszczególnych oddziaływań

1) Statyczne q (oddziaływanie siłą lub ciśnieniem). Są to jednostki obciążenia statycznego [N. Pa]

- ciężar skał w strefie odprężonej, zniszczenia lub plastycznej

- ciężar własny obudowy

- obciążenia technologiczne ( na dzień dzisiejszy się nie uwzględnia, ale stanowią tzn. mogą stanowić duży problem, pojawia się nagle)

2) Deformacyjne u (największe tuż po wyjęciu obudowy, potem mniejsza, trzeba rozpoznać własności górotworu, każdy ulegnie odkształceniu). Są one zmiennie w czasie

- przemieszczenie wymuszone konturu wyrobiska (miernik oddziaływania deformacyjnego)

3) Dynamiczne As (rozpatruje się udar) miernikiem jest :

- energia  kinetyczna udaru skał w obudowie (np. tąpnięcie)

- zastępcze obciążenie statyczne - nie ma zagrożenia tąpnięcia, ale są drgania górotworu.

30. Narysuj schematycznie i opisz .podstawowe teorie opisujące pracę obudowy kotwiowej

Obudowa kotwiowa jest to obudowa wyrobisk górniczych w postaci cięgien (kotwi), umieszczanych w otworach wiertniczych wykonanych w stropie i ociosach wyrobiska. Głowica kotwi rozparta jest w otworze wiertniczym, a końcowa część kotwi podtrzymuje zewnętzną warstwę skalną. Istota działania tego typu obudowy jest oparta na "spięciu" warstw skalnych stropu powodując przy tym wzmocnienie górotworu. Obudowa kotwiowa nie ma skłonności do przenoszenia dużych obciążeń.

31. Opisz i narysuj sposób drążenia szybu metodą krótkich odcinków

32. Podaj definicję stanu granicznego w projektowaniu konstrukcji. Podaj dwa podstawowe kryteria wystąpienia stanu granicznego

Stan graniczny to stan, po osiągnięciu którego przyjmuje się, że konstrukcja lub jej element zagraża bezpieczeństwu lub przestaje spełniać określone wymagania użytkowe. Wyróżnia się:

• stan graniczny nośności

• stan graniczny użytkowania

33. Narysuj i opisz konstrukcję kotwi wklejanej. Podaj sposób zabudowy kotwi w wyrobisku.

Kotwie wklejane można podzielić na dwie zasadnicze grupy:

— kotwie z wklejeniem odcinkowym (rys. 5a),

— kotwie z wklejeniem ciągłym (rys. 5b).





Rys. 5. Kotwie wklejane POK 36 (przystosowane do otworów o średnicy 36 mm)

a — kotew wklejana o wklejeniu odcinkowym, b — kotew wklejana o wklejeniu ciągłym

1 — tworzywo wklejające, 2 — żerdź kotwowa, 3 — pierścień oporowy, 4 — uszczelka gumowa Φ 0,036 m,   5 — podkładka zasadnicza,  6 — nakrętka zasadnicza, 7— podkładka pomocnicza,  8 — nakrętka pomocnicza,  9 — uszczelka gumowa Φ 0,046 m

 Kotew wklejana złożona jest z kotwi właściwej i masy klejącej. Masa klejąca przygotowana jest w tzw. ładunkach wklejających zawierających klej dwuskładnikowy, z którego po wymieszaniu w otworze powstaje spoiwo łączące żerdź kotwi z górotworem. Ładunki wklejające umieszczone są w fiolkach szklanych lub plastikowych.

Żerdź w chwili montażu ma za zadanie rozbicie ładunków wklejających oraz wymieszania masy wklejającej w otworze przed jej związaniem. Do tego celu służy użebrowanie żerdzi i uchwyt, umożliwiający połączenie z wiertarką w celu wprawienia jej w ruch obrotowy.

Kotwie wklejane POK 36 osiągają po 10 minutach nośność 50 kN, a po 20 minutach nośność ich dochodzi do 130 kN.

Elementy pomocnicze kotwi wklejanych stanowią podkładki i nakrętki, uszczelki i zaciski. Kotwie POK 36 mają dwa rodzaje nakrętek i podkładek. Są to:

— podkładka i nakrętka pomocnicza,

— podkładka i nakrętka zasadnicza.

Podkładka i nakrętka zasadnicza służą do nadania kotwom wstępnego naciągu, a więc potrzebne są tylko do kotwi odcinkowo wklejanych. Do podtrzymania opinki służy zestaw podkładki i nakrętki pomocniczej.

 Obudowa kotwowa ma wiele zalet. Daje ona dużą oszczędność materiałów do obudowy, umożliwia zmniejszenie wyłomu wyrobiska, gdyż nie powoduje zmniejszenia jego wymiarów oraz przy zmechanizowanym wierceniu otworów kotwowych wymaga mniejszego nakładu pracy niż inne rodzaje obudowy, a przez to przyczynia się do „zwiększenia postępu i zmniejszenia kosztów wykonania robót.

34. Narysuj i opisz komorę podziemnego składu MW. Podaj warunki lokalizacji komory na podszybiu.

1-komora składowa; 2-chodnik składowy; 3-wnęka buforowa; 4-chodnik wentylacyjny; 5-podłoga betonowa; 6-wnęka na oprawę oświetleniową; 7-nadproże nad drzwiami stalowymi; 8-drzwi stalowe pełne; 9-otwory wentylacyjne; 10-tor osadzony w podłodze betonowej; 11-otwór wentylacyjny; 12-stelaże na skrzynki z MW; 13-rowek ściekowy do odprowadzania wody

Lokalizacja miejsca powinna spełniać warunki:
1) bezpieczeństwo pracowników zatrudnionych przy wszelkich czynnościach wykonywanych w składach materiałów wybuchowych oraz bezpieczeństwo ludzi zamieszkałych lub przebywających w pobliżu składów materiałów wybuchowych,
2) ochronę obiektów i urządzeń zakładu górniczego oraz obiektów i urządzeń położonych w jego sąsiedztwie,
3) zabezpieczenie przed wejściem osób nieupoważnionych.

35. Podaj różnice pomiędzy obudową powłokową i masywną. Z jakich materiałów wykonuje się tego typu obudowy.

    Obudowy powłokowe w istotnym stopniu różnią się od tradycyjnie stosowanych w górnictwie masywnych obudów sklepieniowych (murowych, betonowych) oraz od podatnych obudów odrzwiowych. Z uwagi na ścisłe przyleganie do górotworu oraz wykonanie bezpośrednio w czole przodku, przy równocześnie małej grubości można je zaliczyć do obudów półsztywnych.
    Obudowy powłokowe: z betonu natryskowego, kotwiowo-betonowe, stalowo-betonowe, kotwiowo-betonowo-stalowe.
    Obudowy masywne: murowane np. z cegieł, bloczków betonowych.


36.
    Opisz i narysuj schematycznie sposób wznoszenia obudowy betonowej szybu.

    Występuje dwupoziomowy pomost z odeskowaniem do betonowania szybu. Wykonywanie obudowy dokonuje się poprzez układanie masy betonowej za odeskowanie wysokości na której wykonuje się prace.


37. Wymień etapy projektowania obudowy wyrobiska podziemnego.
    Etapy projektowania obudowy wyrobisk korytarzowych składają się z:
    -obliczeń wartości obciążenia obudowy ,
    -doboru wielkości odrzwi i kształtownika,
    -określenia wskaźników nośności odrzwi,
    -sprawdzenia nośności obudowy.


38.
    Narysuj i opisz sposób działania kotwi szczękowych.

    Kotew rozprężne szczękowe przeznaczone są do zabezpieczania stropu i ociosów wyrobisk górniczych. Elementami utwierdzającymi kotew w otworze są głowice rozprężne. Głowica składa się ze szczęk i rozpieracza.

39. Narysuj podstawowe rozwiązania komory zajezdni lokomotyw dołowych zlokalizowanych na podszybiu.

40. Narysuj przekrój przez obudowę ŁPK oraz podaj zakres jej stosowania. Podaj jakiego typu strzemiona są używane do łączenia łuków obudowy.

K25, K29, ZS25, ZS29, ZS36, SD25, SD29, SD36

41. Opisz i narysuj obudowę podwieszaną w szybie. Jakie funkcje spełnia ta obudowa w szybie

42. Wymień i opisz czynniki niepewności w projektowaniu obudowy wyrobisk podziemnych

Czynniki niepewności informacji w projektowaniu wyrobisk korytarzowych:

• Geologiczne

• Rozpoznanie budowy geologicznej

• Litologia

• Stratygrafia

• Hydrogeologia

• Tektonika

• Własności skał

• Wytrzymałościowe

• Odkształceniowe

• Zagrożenia naturalne

• Gazowe

• Pyłowe

• Wodne

• Pożarowe

• Tąpaniami

• Radiacyjne

• Górnicze

• Gabaryty przekroju poprzecznego

• Lokalizacja wyrobiska

• Poziom rozwiązań technicznych

• Poziom rozwiązań organizacyjnych

• Wpływ innych robót górniczych

• Ekonomiczne

• Koszty utrzymania wyrobiska

• Nakłady inwestycyjne

• Sytuacja na rynku surowcowym

Opisz konstrukcję i zasadę działania kotwi iniekcyjnych.

44

45.

Strzemiona kabłąkowe z prostym jarzmem
strzemiona kabłąkowe z profilowanym jarzmem
strzemiona dwujarzmowe

strzemiona specjalne

46.

Być może to to

47.Narysuj podstawowe rozwiązania zamków stojaków metalowych rozsuwanych pracujących na zasadzie tarcia oraz przedstaw ich typowe charakterystyki wytrzymałościowe.

48. Podaj definicję komory oraz wymień komory zlokalizowane na podszybiu

Komora - jest to wyrobisko górnicze specjalnego
przeznaczenia, którego przekrój poprzeczny i długość
uzależnione są od liczby i gabarytów zainstalowanych
w nim maszyn i urządzeń, a ponadto od wymaganych
przepisami odstępów ruchowych między samymi
urządzeniami oraz urządzeniami i obudową.

Komory usytuowane na podszybiu
komora pomp głównego odwadniania
komora rozdzielni głównej
komora składu MW
komora zajezdni lokomotyw
i ladowania akumulatorów
komora warsztatów dołowych
komora czyszczenia wozów
komora przeciwpożarowa
komora dworca osobowego
komora poczekalni
komora sanitarna
komora zbiorników wyrównawczych
komora dyspozytora

49. Narysuj przekrój przez obudowę ŁP oraz przekrój przez strzemię SD. Opisz elementy wchodzące w skład obudowy.

Składają się z łuków stropnicowych i ociosowych.

Przekrój przez strzemię SD

---
