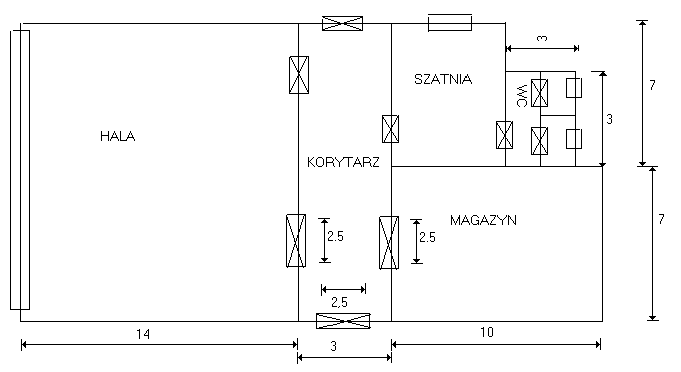

TEMAT: Zaprojektować oświetlenie dla hali i pomieszczeń przyległych , przeznaczonej pod produkcję cukierniczą.

I. HALA:

Powierzchnia hali: 200 m² , h=4m

Wymiary: 14 x 14 x 4 [m];

Żądane natężenie oświetlenia w hali E_śrlx =500 [Lx], na płaszczyźnie pracy 0,85 [m]. ,

klasa olśnienia : II

Dobieram współczynnik zapasu k=1,4

Podłoga -cegła żółta 2-5 % czyli przyjmuję γ=0,1

Sufit biały 60 - 80 % czyli przyjmuję γ=0,6

Ściany białe 60 - 80 % czyli przyjmuję γ=0,6

γ _podł=0.1 γ_suf=0.6 γ_ścian=0.6 γ_szyb=0.08

Płaszczyzna robocza (maszyny, stoły) - 0.85 m

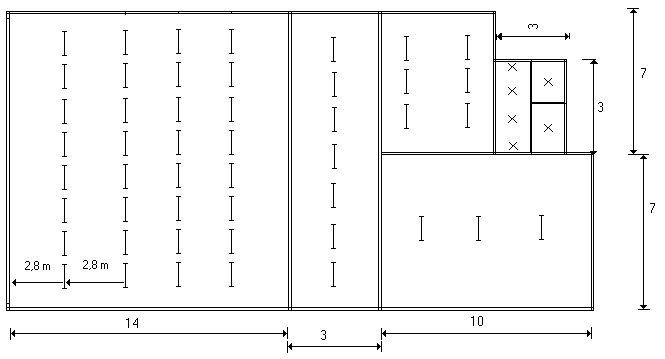

Dobieram sprzęt oświetlający (na podstawie katalogu )

Oprawa FIBRA dwu oświetleniowa:

Dane :

U_N=220 [V] ;
=64,67% ; Klasa BZ 6

Wymiary: 1593x185x105 [mm]

Źródło światła:

świetlówka TL-D 58/33

Moc: 58W

Barwa światła: 33

Oddaw. kolorów: 2B

Str. świetlny: 4600[lm]

Obliczenia:

=2,2988
2.5

.5

γ_eść=
=0,47≈0,5

Wskaźnik wnętrza przysufitowego

66,666

γ_śrwN=
0,6

γ_esuf=
=0,5928≈0,6

Z powodu braku możliwości i trudności z tego wynikających niektóre z otrzymanych powyżej wyników zaokrągliłem w celu obliczenia sprawności
.

Po zaokrągleniach otrzymujemy wsp. 651 , który i tak znajduje się między wartościami podanymi przez producenta oprawy , a więc musimy naszą sprawność odczytać z aproksymacji. Poniżej na rysunku zamieszczony jest przedział zawierający nasz współczynnik.

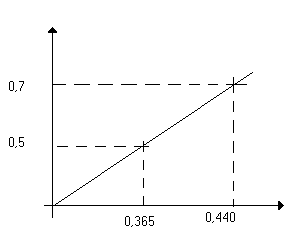

Obliczenia dotyczące aproksymacji:

czyli

x=
=0,4785

skąd

=
292581 Lm

Z katalogu żródeł:

_Nźr=

n_opr=
=31,8≈32

=64,67%= P_od / P_pobr

P_od=2*58=116 W

P_pobr =P_od*1,2=139,2 [W]

P_c= n_opr* P_pobr=4454,4 [W]

cos
=0.85

I_OBC=
=23,82 [A]

II.SZATNIA

Powierzchnia szatni: 35 m² , h=2,5m

Wymiary: 5 x 7 x 3,5 [m];

Żądane natężenie oświetlenia w hali E_śrlx =100 [Lx], na płaszczyźnie pracy 0,0 [m]. ,

klasa olśnienia : II

Dobieram współczynnik zapasu k=1,4

Podłoga -cegła żółta 2-5 % czyli przyjmuję γ=0,1

Sufit biały 60 - 80 % czyli przyjmuję γ=0,6

Ściany białe 60 - 80 % czyli przyjmuję γ=0,6

γ _podł=0.1 γ_suf=0.6 γ_ścian=0.6 γ_szyb=0.08

H_P=0,0

Dobieram sprzęt oświetlający (na podstawie katalogu )

Oprawa MERAK dwu oświetleniowa:

Dane :

U_N=220 [V] ;
=73,25 % ; Klasa BZ 6

Wymiary: 1585x103x114 [mm]

Źródło światła:

świetlówka TL-D 18/33

Moc: 18W

Barwa światła: 33

Oddaw. kolorów: 2B

Str. świetlny: 1150[Lm]

Obliczenia:

=1,222≈1

γ_eść=
=0,6137

Wskaźnik wnętrza przysufitowego

20,25

γ_śrwN=
0,6

γ_esuf=
=0,5772≈0,7

Z powodu braku możliwości i trudności z tego wynikających niektóre z otrzymanych powyżej wyników zaokrągliłem w celu obliczenia sprawności
.

Po zaokrągleniach otrzymujemy wsp. 761 , który i tak znajduje się między wartościami podanymi przez producenta oprawy , a więc musimy naszą sprawność odczytać z aproksymacji. Poniżej na rysunku zamieszczony jest przedział zawierający nasz współczynnik.

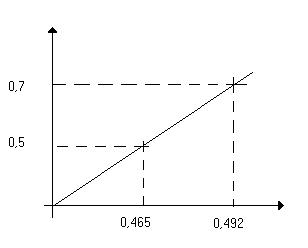

Obliczenia dotyczące aproksymacji:

czyli

x=
=0,4

skąd

=
12250 Lm

Z katalogu żródeł:

_Nźr=

n_opr=
=5,33≈6

=73,25%= P_od / P_pobr

P_od=36

P_pobr =P_od*1,2=43,2 [W]

P_c= n_opr* P_pobr=259,2 [W]

cos
=0.85

I_OBC=
=1,386[A]

III.MAGAZYN

Powierzchnia hali: 70 m² , h=2,5m

Wymiary: 7 x 10 x 2,5 [m];

Żądane natężenie oświetlenia w hali E_śrlx =100 [Lx], na płaszczyźnie pracy 0,85 [m]. ,

klasa olśnienia : II

Dobieram współczynnik zapasu k=1,4

Podłoga -cegła żółta 2-5 % czyli przyjmuję γ=0,1

Sufit biały 60 - 80 % czyli przyjmuję γ=0,6

Ściany białe 60 - 80 % czyli przyjmuję γ=0,6

γ _podł=0.1 γ_suf=0.6 γ_ścian=0.6 γ_szyb=0.08

Płaszczyzna robocza (półki , stoły) - 0.85 m

Dobieram sprzęt oświetlający (na podstawie katalogu )

Oprawa FIBRA dwu oświetleniowa:

Dane :

U_N=220 [V] ;
=64,67% ; Klasa BZ 6

Wymiary: 1593x185x105 [mm]

Źródło światła:

świetlówka TL-D 58/33

Moc: 58W

Barwa światła: 33

Oddaw. kolorów: 2B

Str. świetlny: 4600[lm]

Obliczenia:

=2,665

.5

γ_eść=
=0,6

Wskaźnik wnętrza przysufitowego

39,22

γ_śrwN=
0,6

γ_esuf=
=0,588 ≈0,6

Z powodu braku możliwości i trudności z tego wynikających niektóre z otrzymanych powyżej wyników zaokrągliłem w celu obliczenia sprawności
.

Po zaokrągleniach otrzymujemy wsp. 651 , który i tak znajduje się między wartościami podanymi przez producenta oprawy , a więc musimy naszą sprawność odczytać z aproksymacji. Poniżej na rysunku zamieszczony jest przedział zawierający nasz współczynnik.

Obliczenia dotyczące aproksymacji:

czyli

x=
=0,4785

skąd

=
20480,67 [Lm]

Z katalogu żródeł:

_Nźr=

n_opr=
=2,226≈3

=64,67%= P_od / P_pobr

P_od=116 [W]

P_pobr =P_od*1,2=139,2[W]

P_c= n_opr* P_pobr=417,6 [W]

cos
=0.85

I_OBC=
=2,23[A]

IV.KORYTARZ

Powierzchnia: korytarza : 42 m² , h=2,5m

Wymiary: 3 x 14 x 2,5 [m];

Żądane natężenie oświetlenia w hali E_śrlx =100 [Lx], na płaszczyźnie pracy 0,0 [m]. ,

klasa olśnienia : II

Dobieram współczynnik zapasu k=1,4

Podłoga -cegła żółta 2-5 % czyli przyjmuję γ=0,1

Sufit biały 60 - 80 % czyli przyjmuję γ=0,6

Ściany białe 60 - 80 % czyli przyjmuję γ=0,6

γ _podł=0.1 γ_suf=0.6 γ_ścian=0.6 γ_szyb=0.08

H_P=0,0

Dobieram sprzęt oświetlający (na podstawie katalogu )

Oprawa MERAK dwu oświetleniowa:

Dane :

U_N=220 [V] ;
=73,25 % ; Klasa BZ 6

Wymiary: 1585x103x114 [mm]

Źródło światła:

świetlówka TL-D 18/33

Moc: 18W

Barwa światła: 33

Oddaw. kolorów: 2B

Str. świetlny: 1150[Lm]

Obliczenia:

=1,035≈1

γ_eść=
=0,6

Wskaźnik wnętrza przysufitowego

21,66

γ_śrwN=
0,6

γ_esuf=
=0,5772≈0,7

Z powodu braku możliwości i trudności z tego wynikających niektóre z otrzymanych powyżej wyników zaokrągliłem w celu obliczenia sprawności
.

Po zaokrągleniach otrzymujemy wsp. 761 , który i tak znajduje się między wartościami podanymi przez producenta oprawy , a więc musimy naszą sprawność odczytać z aproksymacji. Poniżej na rysunku zamieszczony jest przedział zawierający nasz współczynnik.

Obliczenia dotyczące aproksymacji:

czyli

x=
=0,4

skąd

=
14700 [Lm]

Z katalogu żródeł:

_Nźr=

n_opr=
=6,4≈7

=73,25%= P_od / P_pobr

P_od=36 [W]

P_pobr =P_od*1,2=43,2[W]

P_c= n_opr* P_pobr=302,4 [W]

cos
=0.85

I_OBC=
=1,62[A]

V.ŁAZIENKA

Powierzchnia łazenki: 4,5 m² , h=2,5m

Wymiary: 3 x 1,5 x 2.5 [m];

Żądane natężenie oświetlenia w hali E_śrlx =100 [Lx], na płaszczyźnie pracy 0,85 [m]. ,

klasa olśnienia : II

TOALETY ( WC )

Wymagane natężenie oświetlenia według normy PN-84/E - 02033 wynosi : E _śr = 100 lx

Zakładamy 6 punktów świetlnych.

Nad umywalkami 4 oprawy kroploodporne skośne typu : SOPS - 1 × 60W stopień ochronności IP 42 .

Nad kabinami 2 oprawy bryzgoodporne pionowe typu : OIB - 60 stopień ochronności IP 44.

W pomieszczeniu umieszczamy 6 opraw o mocy :

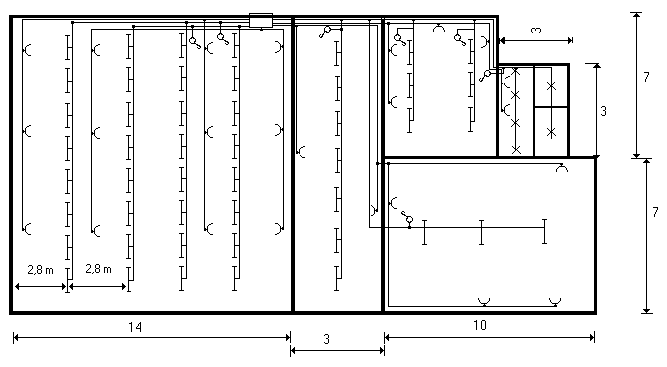

1). Wyznacza się przekrój przewodów ze względu na obciążalność prądową długotrwałą.

Doboru przekroju przewodów dokonuje się na podstawie obliczonego poprzednio prądu obciążenia dla każdego pomieszczenia (I_Bm). Powinien być spełniony warunek

I_Z
I_Bm

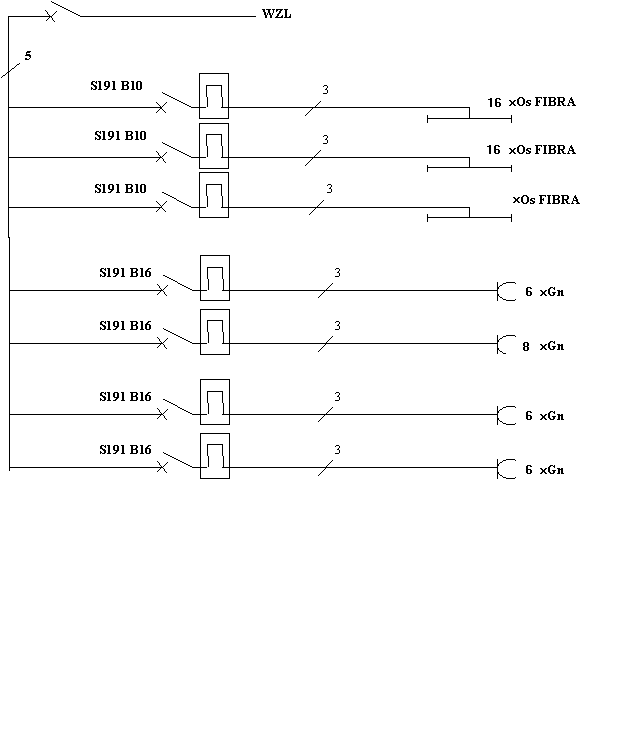

Dobór zabezpieczeń do obwodu 1 ze względu na przeciążenia .

Obwód 1 ( oświetlenie - hala produkcyjna I )

Dla hali wybrałem typ przewodów YDY 450/750 do układania na stałe w pomieszczeniach suchych i wilgotnych na tynku i pod tynkiem , przewody o żyłach miedzianych , liczbie 2 i przekroju (1-6)mm².

Obciążalność prądowa długotrwała I_Z(A) przewodów ułożonych pojedynczo(3-trój żyłowe) dla przekroju 1,5 mm² wynosi 25 [A].

Z powodu prądu obciążenia I_B = 23,82 [A] projektowanej hali oraz ekonomicznych względów dzielę instalację elektryczną na dwa obwody.

12

Dobór zabezpieczeń do obwodu 1 ze względu na zwarcia :

Ik- prąd zwarciowy początkowy spodziewany

Dobieramy wyłącznik instalacyjny jednobiegunowy S191B20 o danych znamionowych :

U_N = 230 V I_N = 20 A

Obwód 2 ( oświetlenie - hala produkcyjna II )

Dobór zabezpieczeń do obwodu 2 ze względu na przeciążenia :

14
-3-żyłowy

Dobór zabezpieczeń do obwodu 2 ze względu na zwarcia :

Dobieramy wyłącznik instalacyjny jednobiegunowy S191B20 o danych znamionowych :

U_N = 230 V I_N = 20 A

Obwód 3 ( oświetlenie : korytarz , szatnia, toaleta, magazyn)

Suma prądów tych trzech pomieszczeń wynosi I_B=6,866 [A]

Dobór zabezpieczeń do obwodu 3 ze względu na przeciążenia :

DY 1,5mm² - żyła miedziana , 3 przewodowy , do układania w pomieszczeniach suchych w rurkach pod tynkiem i na tynku.

6,866

Dobór zabezpieczeń do obwodu 3 ze względu na zwarcia :

Dobieramy wyłącznik instalacyjny jednobiegunowy S191B10 o danych znamionowych :

U_N = 230 V I_N = 10 A

Obwód 4 ( gniazda - szatnia, toalety )

Prąd obliczeniowy wynosi :

Dobór zabezpieczeń do obwodu 4 ze względu na przeciążenia :

YDY 1,5 mm² - żyła miedziana , 3 przewodowy o izolacji gumowej , do układania w pomieszczeniach suchych bezpośrednio pod tynkiem i na tynku.

17,1

Dobór zabezpieczeń do obwodu 4 ze względu na zwarcia :

Dobieramy wyłącznik instalacyjny jednobiegunowy S191B20 o danych znamionowych :

U_N = 230 V I_N = 20 A

Obwód 5 ( gniazda - korytarz , magazyn)

Prąd obliczeniowy wynosi :

Dobór zabezpieczeń do obwodu 5 ze względu na przeciążenia :

YDY 2,5 mm² - żyła miedziana , 3 przewodowy , do układania w pomieszczeniach suchych bezpośrednio pod tynkiem i na tynku.

22,7

Dobór zabezpieczeń do obwodu 5 ze względu na zwarcia :

Dobieramy wyłącznik instalacyjny jednobiegunowy S191B25 o danych znamionowych :

U_N = 230 V I_N = 25 A

Obwód 6 ( gniazda - hala I )

Prąd obliczeniowy wynosi :

Dobór zabezpieczeń do obwodu 6 ze względu na przeciążenia :

17,1
3-przewodowy

Dobór zabezpieczeń do obwodu 6 ze względu na zwarcia :

Dobieramy wyłącznik instalacyjny jednobiegunowy S191B20 o danych znamionowych :

U_N = 230 V I_N = 20 A

Obwód 7 ( gniazda - hala II )

Prąd obliczeniowy wynosi :

Dobór zabezpieczeń do obwodu 7 ze względu na przeciążenia :

17,1

Dobór zabezpieczeń do obwodu 3 ze względu na zwarcia :

Dobieramy wyłącznik instalacyjny jednobiegunowy S191B20 o danych znamionowych :

U_N = 230 V I_N = 20 A

SPRAWDZANIE PRZEKROJU PRZEWODÓW “S” ZE WZGLĘDU NA SPADEK NAPIĘCIA ΔU .

Jeżeli obliczenia dotyczą linii kablowych lub instalacji elektrycznych o przekroju żył nie większym niż 50 mm² miedzianych lub 70 mm² aluminiowych , to rezystancje przewodów są

ponad czterokrotnie większe niż od ich reaktancji. Pozwala to na pominięcie reaktancji przewodów w obliczeniach praktycznych , przy zachowaniu zadowalającej dokładności obliczeń.

- dla obwodów jednofazowych

γ - konduktywność , dla miedzi =56

S - przekrój

P - moc czynna przesyłana analizowanym odcinkiem toru prądowego

- Obwód 1 ( oświetlenie - hala produkcyjna I )

- Obwód 2 ( oświetlenie - hala produkcyjna II )

- Obwód 3 ( oświetlenie - korytarz, szatnia ,toaleta ,magazyn )

- Obwód 4 ( gniazda - szatnia, toalety )

- Obwód 6 ( gniazda - hala I )

- Obwód 7 ( gniazda - hala II )

Powyższe obwody zostały zaprojektowane na tym samej średnicy przewodów ułożonych pojedynczo(3-trój żyłowe) dla przekroju 1,5 mm² , miedzianych. Dlatego wystarczy policzyć

spadek napięcia na najdłuższej linii i najbardziej obciążonej , a tym obwodem jest obwód 3.

%

Obwód 5 ( gniazda - korytarz , magazyn )

%

Dopuszczalny spadek napięcia ΔU = 2%. Obliczone maksymalne spadki napięcia ΔU_max są mniejsze od tej wartości co oznacza, że przekroje przewodów są dobrane prawidłowo.

Jako przewód ochronny w obwodach 1, 2, 3, 4, 5, 6, 7 prowadzić należy przewód DY 2,5 mm² .

DOBÓR WYŁĄCZNIKA GŁÓWNEGO

Przy doborze łącznika ręcznego muszą być spełnione następujące warunki :

1. Prąd znamionowy łącznika I_N musi być większy niż prąd obciążenia

2. Napięcie znamionowe łącznika U_N musi być większe lub równe napięciu obwodu

Całkowity prąd zakładu wynosi I = 104,86 [A].

Prąd ten jest całkowitym prądem instalacji budynku , dzielę go więc na obciążenie na poszczególne fazy. A więc:

Numery obwodów obciążające poszczególne fazy:

L1-1, 3, 7

L2-2, 5

L3-4, 6

Wartości prądów przypadające na poszczególne fazy:

L1- 35,966 [A]

L2- 34,7 [A]

L3- 34,2 [A]

Na podstawie katalogu dobieram rozłączniki izolacyjne jednobiegunowe FR 101 40.

Dla mojego projektu wybieram rozdzielnicę wnętrzową WN 2x12 przy prądzie przypadającym na jedną fazę I_N=80 [A] , U_AC=400 [V] (katalog FAEL 1988).

---
