Technika cyfrowa Semestr III 2006/2007	Rulkowski Marcin Stasiak Kamila
						Specjalność:		PBD i OU
						Grupa:		Dziekańska: VII Laboratoryjna: 4
SPRAWOZDANIE Z REALIZACJI LABOLATORIUM „Kodery, enkodery, dekodery, transkodery”
Numer ćwiczenia: 6	Data wykonania ćwiczenia: 10.11.2006r			Data oddania sprawozdania: 17.11.2006r		Ocena:

1. Wstęp.

Kodery to ogólna grupa układów scalonych zamieniający sygnał na n wejściach na sygnał wyjściowy na m wyjściach. Sygnał wyjściowy jest zakodowany w sposób zależy od danego kodera. Poszczególnymi układami scalonymi wykonującymi wyspecjalizowane zadania to:

• Enkodery.

• Dekodery.

• Transkodery.

Praca enkodera polega na zmianie kodu “1 z n” na naturalny kod binarny.

Przedstawiony poniżej enkoder zamienia kod dziesiętny (“1 z 10”) na od binarny.

Praca dekodera polega na zmianie naturalnego kodu binarnego na kod “1 z n”.

Przedstawiony poniżej dekoder zamienia kod binarny na kod dziesiętny.

Praca transkodera polega na zamianie dowolnego sygnału wejściowego(nie binarnego) na dowolny inny sygnał wyjściowy (również nie na kod binarny). Przykład transkodera przedstawiony poniżej zamienia kod binarny naturalny na kod siedmio-elementowego wyświetlacza.

2. Enkoder.

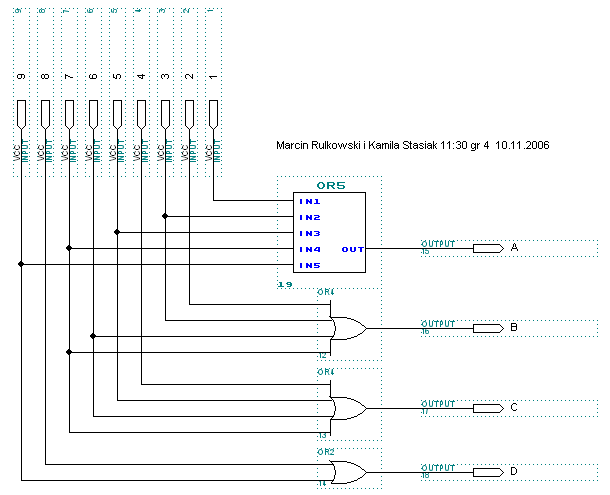

Schemat Enkodera.

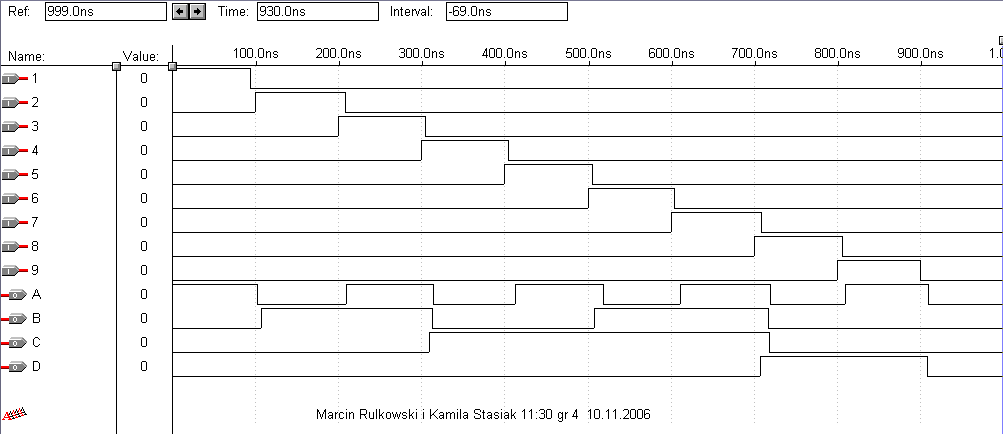

Przebieg czasowy.

3. Dekoder.

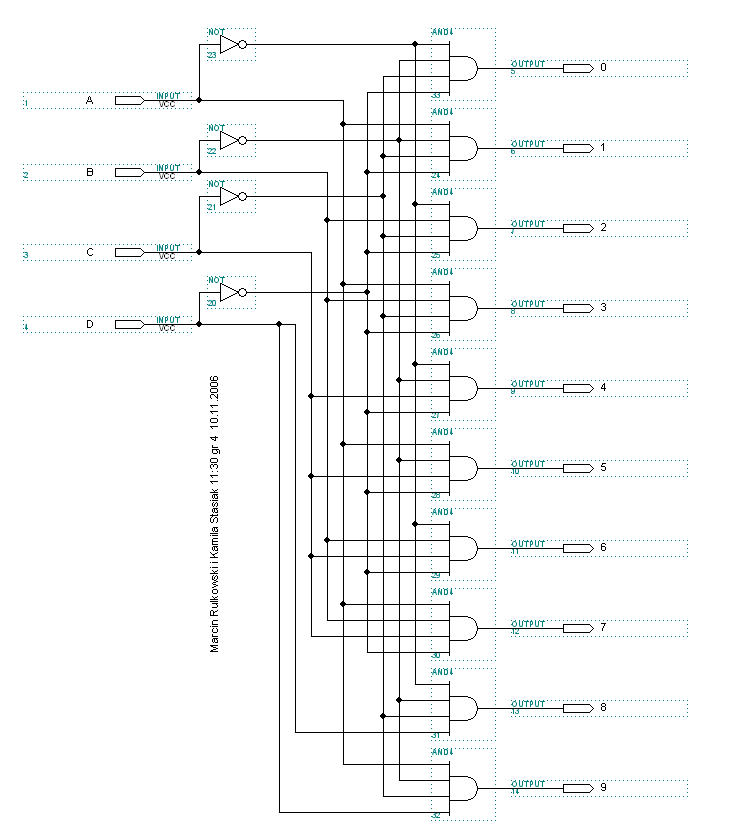

Schemat Dekodera.

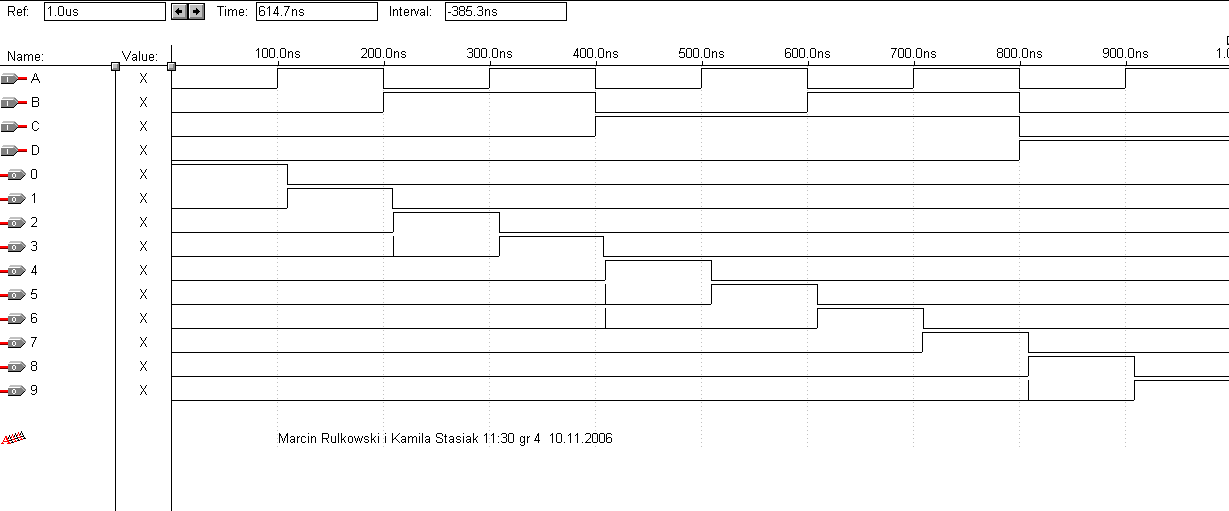

Przebieg czasowy.

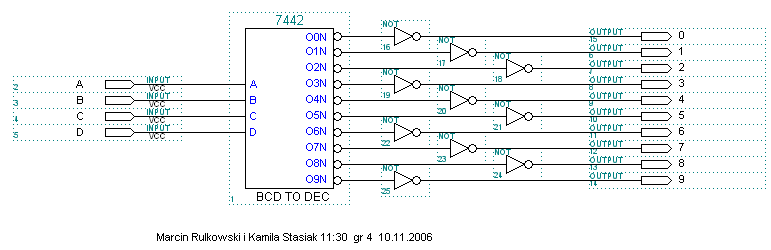

Gotowy element z programu i jego przebieg czasowy.

4. Transkoder.

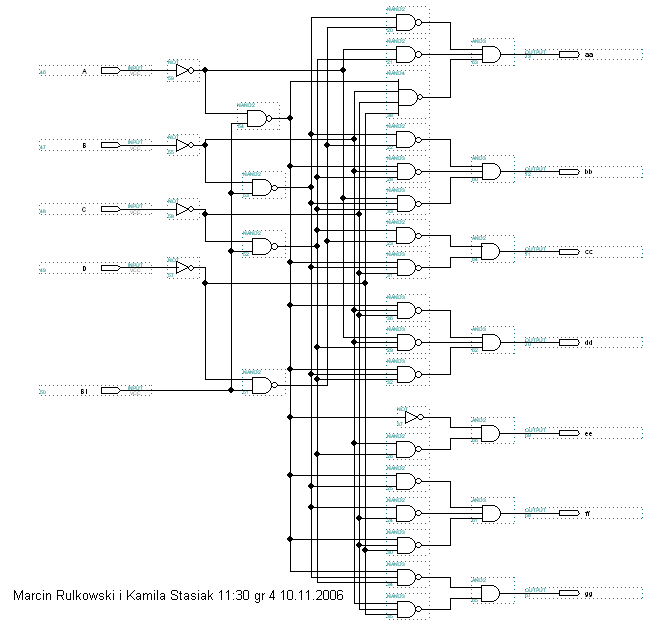

Schemat Transkodera.

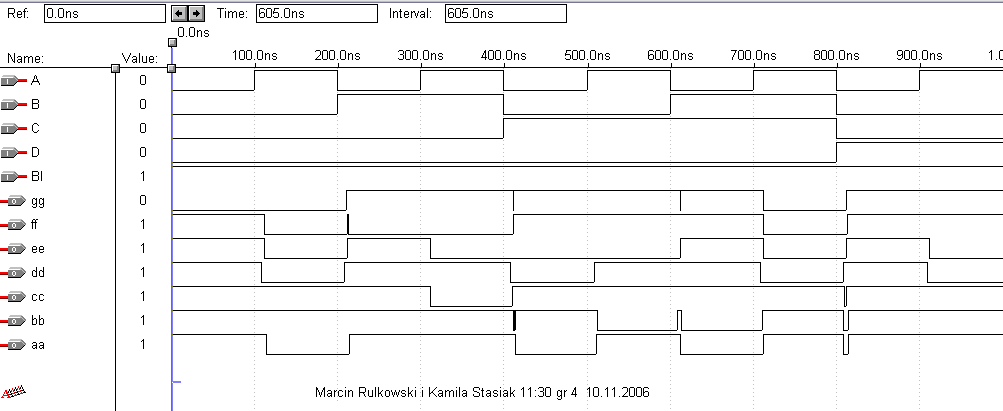

Przebieg czasowy.

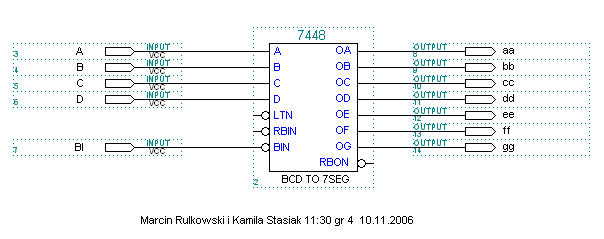

Gotowy element z programu i jego przebieg czasowy.

5. Wnioski.

Jak można zauważyć nie ma różnicy w przebiegach czasowych pomiędzy schematami logicznymi wykonanymi z bramek a elementami wbudowanymi w program Max+plus II.

Enkoder oraz dekoder są zwykłymi w którym może być jednocześnie jedno wejście aktywne, są również dekodery i enkodery priorytetowe w których to brane jest pod uwagę tylko aktywne wejście o najwyższym priorytecie.

Transkoder przedstawiony tutaj ma możliwość wyczyszczenia wyjść poprzez “zabranie” sygnału z wejścia BI. Podobne układy można spotkać w na przykład kalkulatorach czy zegarkach elektronicznych. Oczywiści taki transkoder może ustawić wyjścia tak aby prezentowały niektóre litery.
