Laboratorium hydromechaniki
				Temat: Pomiar ciśnienia manometrami cieczowymi.
Data wykonania:	Data zaliczenia:		Ocena:	Podpis:

1.Cel ćwiczenia:

Celem ćwiczenia było zapoznanie z budową i działaniem manometrów cieczowych (manometr dwuramienny, a także typu Ascania i z rurką pochyłą) oraz sprężynowych.

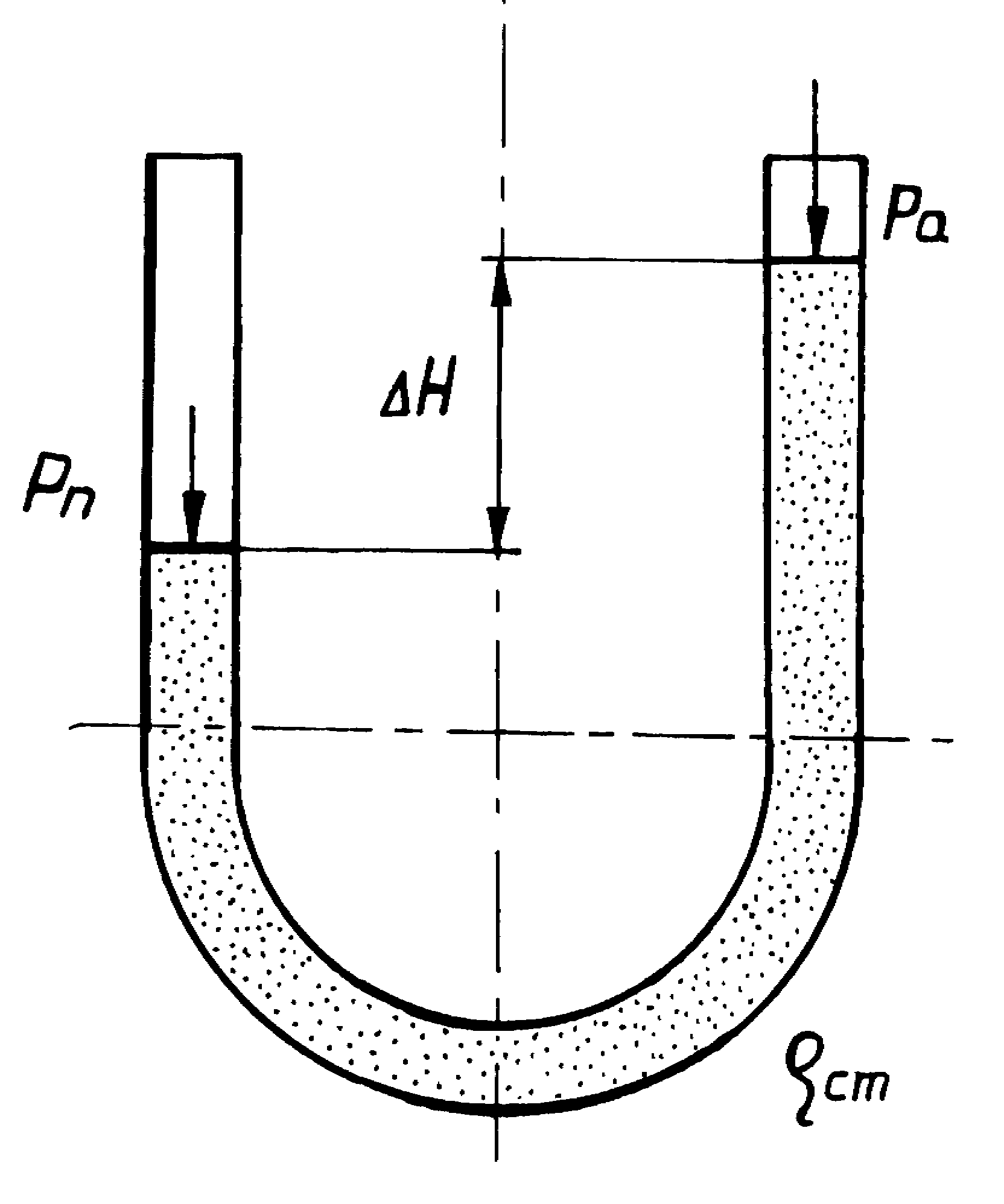

Manometr dwuramienny, tzw. U-rurka:

Manometr z rurką pochyłą:

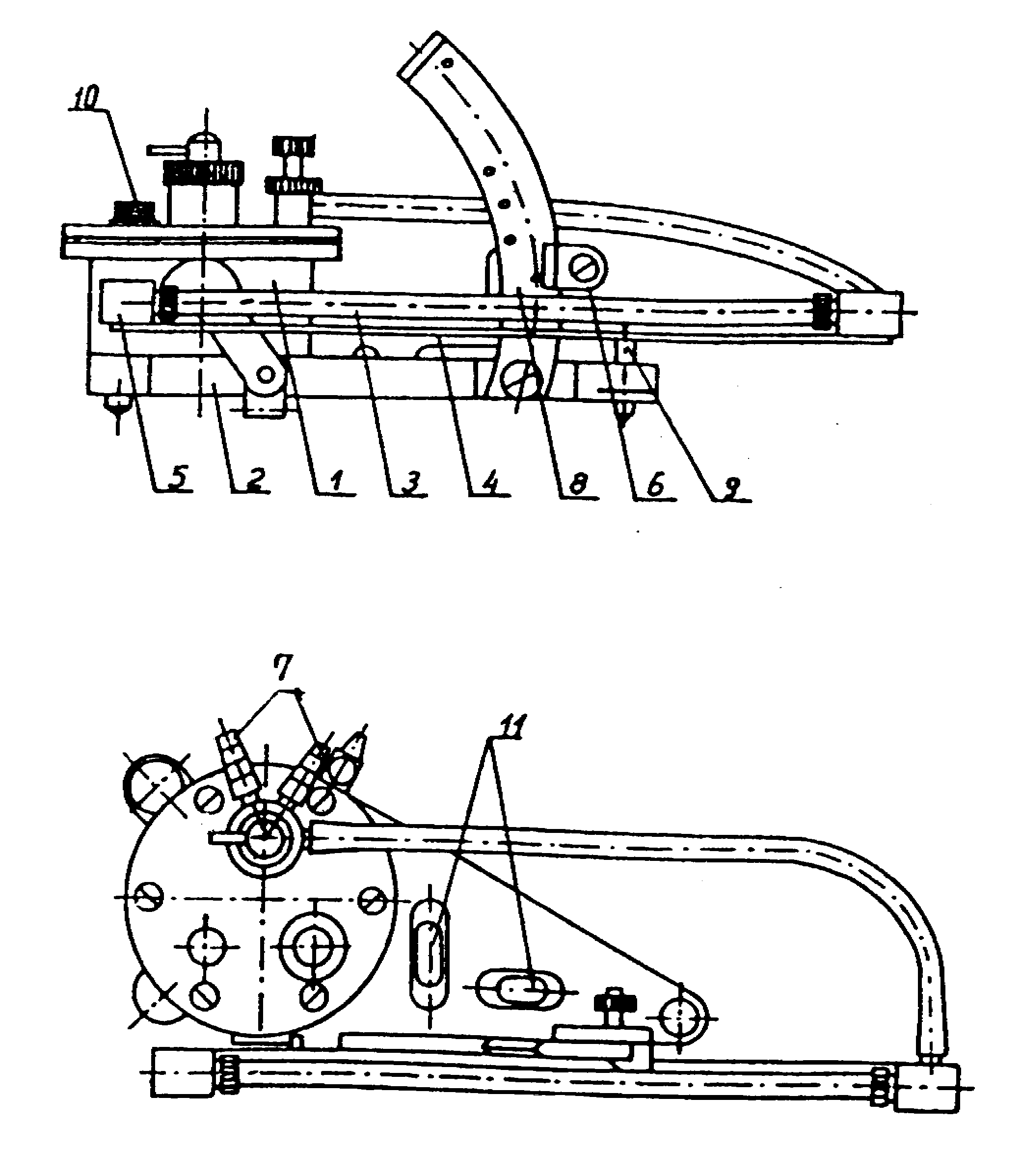

1-zbiornik pomiarowy;

2-podstawa;

3-rurka pomiarowa;

4-kątownik;

5-uchwyt;

6-prowadnica wskaźnika;

7-kurek rozdzielczy;

8-ramię;

9-śruby;

10-otwór do napełniania zbiornika;

11-poziomnica.

Manometr typu Ascania:

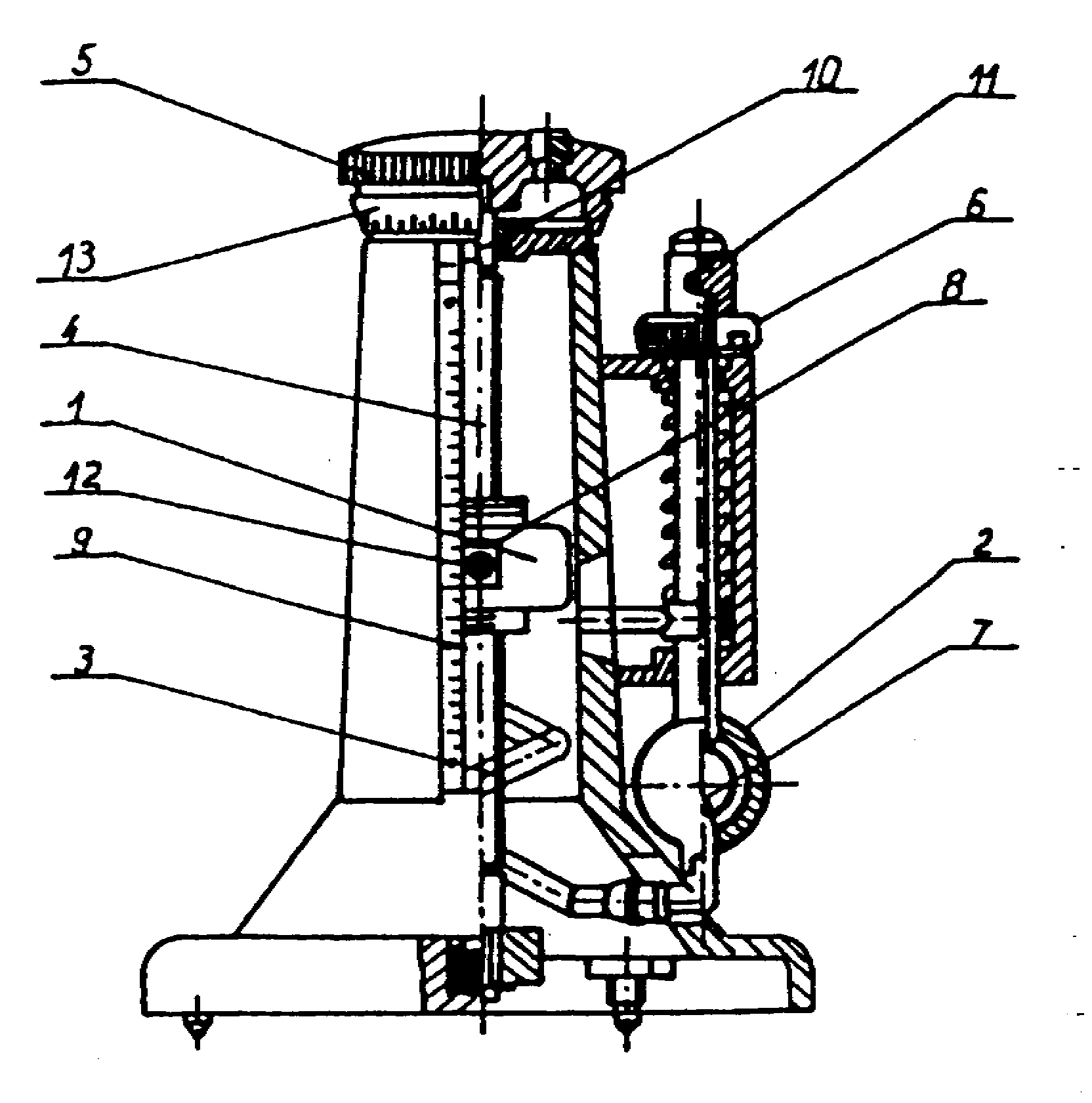

1-zbiornik;

2-zbiornik;

3-rurka gumowa;

4-śruba mikrometryczna;

5-głowica;

6-nakretka;

7-ostrze;

8-wskaźnik;

9-podziałka milimetrowa;

10-kreska wskaźnika;

11-końcówka odbioru nadciśnienia;

12-końcówka odbioru podciśnienia;

13-podzialka mikrometryczna.

2.Tabela pomiarowa:

L.p.	Manometr z rurka pochyłą				Manometr dwuramienny			Manometr Ascania		Błąd procentowy
		l [mm]	n	p1 [hPa]	Δp=p1-p0 [Pa]	ΔH [mm]	p2 [hPa]	Δp=p1-p0 [Pa]	H [mm]	p0 [hPa]	[Δp/p1]•[%]		[Δp/p2]•[%]
1.	210	1÷5	983,2	-20	33	983,2	-20	34,71	983,4	2,03		2,03
2.	76	1÷2	982,9	10	35	983,4	-40	38,63	983,8	1,02		4,07
3.	41	1÷2	981,6	50	20	982,0	-10	21,27	982,1	5,09		1,02
4.	14	1÷2	980,5	-20	8	980,8	10	6,97	980,7	2,04		1,02
5.	57	1÷2	982,2	-60	27	982,6	-20	28,73	982,8	6,11		2,03
6.	67	1÷2	982,6	20	31	983,0	-40	34,96	983,4	2,03		4,07
7.	47	1÷2	981,8	50	23	982,2	-10	23,73	982,3	5,09		1,02
		3,34		2,18

3. Przykładowe obliczenia:

Mikromanometr z rurką pochyłą:

p₁ = 0,8 γ ⋅ l ⋅ n = 0,8 ⋅ 9,81 ⋅ 10³ ⋅ l ⋅ n

Manometr dwuramienny:

p₂ = γ ⋅ Δh = 9,81 ⋅ 10³ ⋅ Δh

Błąd pomiarowy:

4.Uwagi i wnioski:

Zrealizowane ćwiczenie laboratoryjne umożliwiło zapoznanie się z przyrządami służącymi do pomiaru ciśnienia. Należały do nich: manometr dwuramienny (tzw. U-rurka),manometr z rurką pochylą, manometr typu Ascania. Są one przedstawicielami szerokiej grupy manometrów cieczowych.

Zakładając że pomiar dokonany manometrem typu Ascania jest najbliższym w stosunku do pomiaru rzeczywistego, należało na jego podstawie obliczyć błędy, jakimi obarczone są wyniki uzyskanych pomiarów pozostałymi przyrządami.

Na podstawie dokonanej analizy tych błędów wynika, iż U-rurka była mniej dokładna od manometru z rurką pochyłą. Średni błąd w przypadku U-rurki wynosił 2,18 ,zaś manometru z rurką pochyłą 3,34 . Wyniki uzyskane w pozostałych pomiarach miały bardzo zbliżone wartości do uzyskanych pomiarów wzorcowych.

Mikrometr typu Ascania umożliwił zrealizowanie najdokładniejszych pomiarów ciśnień o stosunkowo niewielkich wartościach. Dokładność tego przyrządu wynosiła w przbliżeniu 0,01[mm]. między innymi dlatego też posłużył on jako przyrząd wzorcowy.
