A 16 września 2006 Zal. Techniki Antenowej Term. II. RC III rok Imię i Nazwisko:.....................................

Piszemy bez korzystania z notatek! (Max = 48p, zalicza 24p, równa punktacja zadań.)

1. W podanym poniżej wzorze na pole elektryczne dipola Hertza w strefie dalekiej oznacz (kółko, strzałka, opis), które czynniki opisują: A - chara­kte­rys­ty­kę promieniowania anteny; B - idealną falę sferyczną; C - amplitudę fali; D - fazę fali; E - czynnik zależny od mocy doprowadzonej do anteny. UWAGA: Niektóre czynniki będą otoczone dwoma kółkami.

2. Korzystając ze wzoru podanego w poprzednim zadaniu wyprowadź zależność(ci) na istniejące skła­do­we pola magnetycznego wytwarzane w strefie dalekiej przez dipol Hertza.

3.

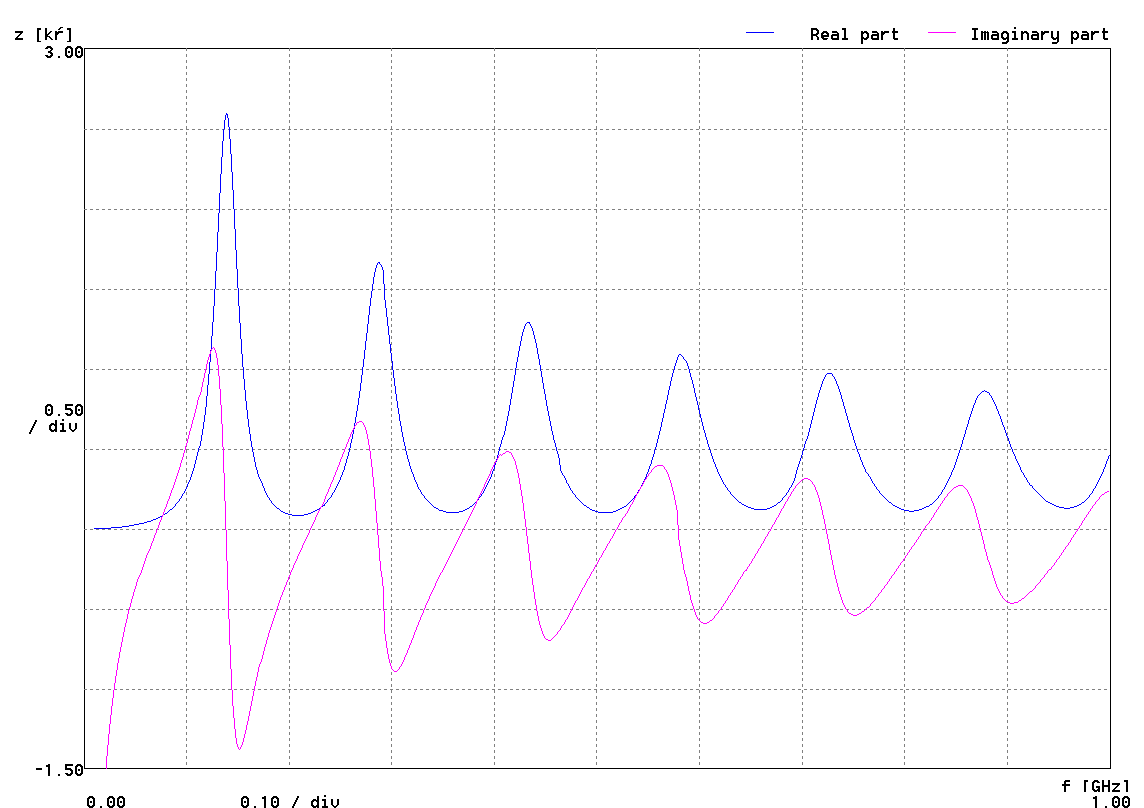

   Przedyskutuj poniższy wykres: opisz osie i objaśnij obie krzywe oraz rodzaje anten, których dotyczą.

4. Opisz sposób obliczania rezystancji promieniowania dla anten dla których znana jest analityczna postać charakterystyki promieniowania.

5. Wyjaśnij na czym polega zjawisko dyfrakcji

6. Dlaczego znajomość przestrzennego rozkładu prądu w antenie jest ważną informacją w teorii an­ten.

B 16 września 2006 Zal. Techniki Antenowej Term. II. RC III rok Imię i Nazwisko:.....................................

Piszemy bez korzystania z notatek! (Max = 48p, zalicza 24p, równa punktacja zadań.)

1. Objaśnij jakie fakty opisują podane poniżej wzory i w jakich sytuacjach korzysta się z nich w teorii anten:

(1) B = rot A (2) E = -[jωA+grad(φ)] (3)

2. W poniższe ramki wrysuj wykresy ilustrujące rozkłady prądów w podanych antenach. Dla każdej anteny linią ciągłą narysuj amplitudę prądu w funkcji położenia, a linią przerywaną kil­ka (min. 3) przebiegów wartości chwilowych prądu. Pamiętaj o czytelnym opisie wykresu.
   A: Dipol Hertza (uwaga na pułapki); B: Antena z falą bieżącą z uwzględnieniem strat; C: Dipol pełnofalowy (2l = λ)

A B C

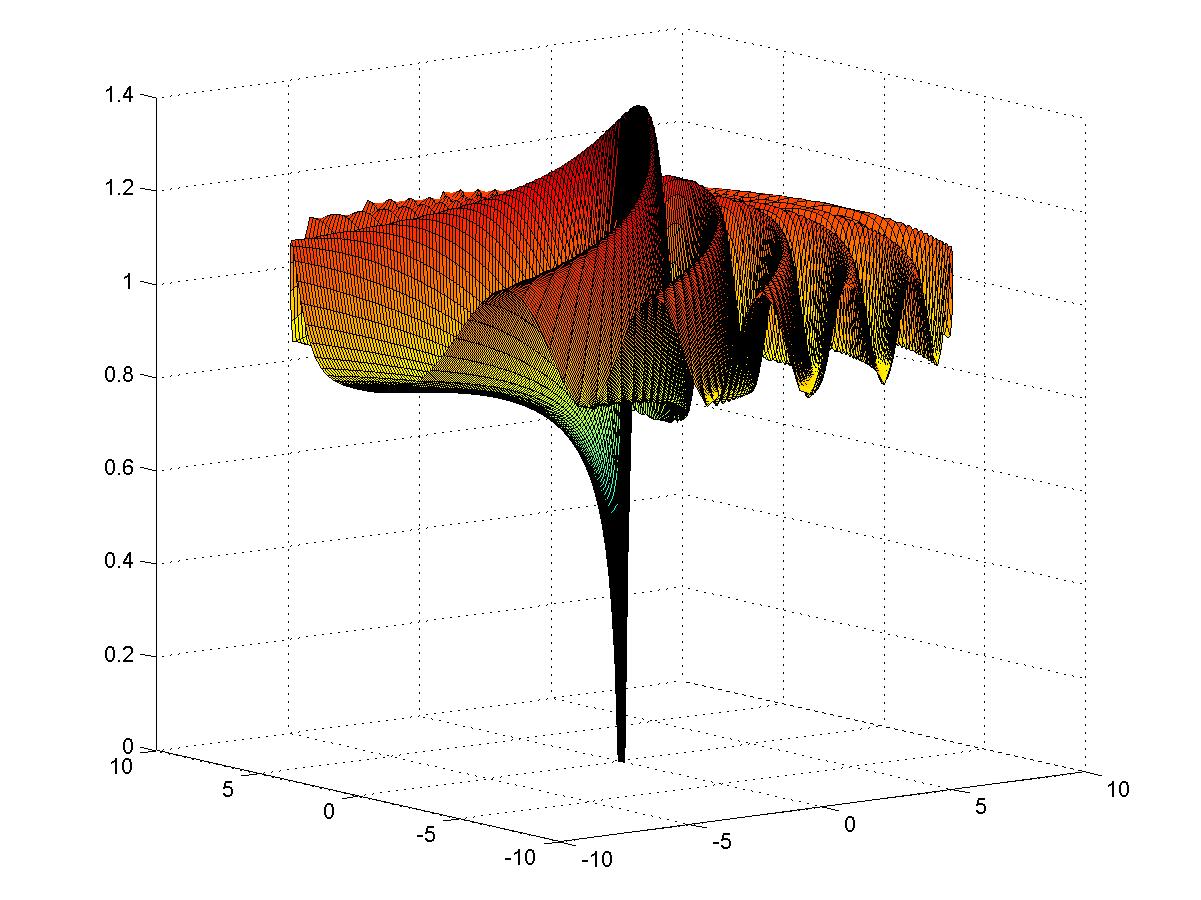

3. Objaśnij rysunek zamieszczony poniżej. Opisz sytuację fizyczną oraz zastosowane założenia i uproszczenia.

4. Opisz znany ci sposób dopasowania impedancji generatora do impedancji anteny liniowej

5. Opisz relacje wiążące teorię pola elektromagnetycznego z optyką geometryczną i z teorią obwodów.

6. Opisać własności anteny rombowej

---
