Ad 1. Jakie zależności opisuje wykres Wöhlera?

Wöhlera wykres - wykres zależności między wartością naprężeń niszczących próbkę danego materiału i ilością cykli zmian obciążenia tej próbki (np. rozciągania i ściskania, obustronnego zginania); pozwala wyznaczyć wytrzymałość zmęczeniową; nazwa od nazwiska twórcy — niem. inżyniera — A. Wöhlera.

Ad 2 Zasada obliczeń spoiny czołowej, podaj niezbędne wzory

Długość obliczeniowa spoiny: l₀ = b -2a - 2a - sumaryczna długość kraterów na początku i końcu spoiny

Przekrój spoiny wynosi: A = l₀*g - g - grubość

PKM - strona 104 wydawnictwo PWN W-a 02` (praca zbiorowa pod redakcją Z. Osińskiego)

Naprężenie przy rozciąganiu

Zginanie:

Ścinanie:

Ad 3 Klasyfikacja połączeń kształtowych

• Wpustowe,

• Wypustowe

• Kołkowe

• Sworzniowe

• Klinowe

• Wtłaczane

Ad. 4. W jakim przypadku śrubę oblicza się jak nit dwucięty? Podaj podstawowe wzory.

Śrubę oblicza się w taki sam sposób jak sposób jak nit dwucięty gdy oddziaływają na nie trzy siły tzn. połączenie nakładkowe.

Ad 5. Opisz wzorami sztywność sprężyny

Ad 6 Wymień klasy własności mechanicznych stali na śruby złączne

WŁASNOŚCI MECHANICZNE NAKRĘTEK O WYSOKOŚCI NOMINALNEJ
0.8d (czynna długość gwintu
0.6 D).

Zalecane klasy mechaniczne nakrętek do współpracy ze śrubami złącznymi wg. PN-EN 20898-2 zawiera poniższa tabela.

Klasa własności mechanicznych nakrętek	Śruby współpracujące
		Klasa własności wytrzymałościowych	Zakres średnic
4	3,6; 4.6; 4.8;	>M16
5	3.6; 4.6; 4.8;	M16
		5.6; 5.8;	M39
6	6.8	M39
8	8.8	M39
9	9.8	M16
10	10.9	M39
12	12.9	M39

• Klasy własności mechanicznych „śrub i śrub dwustronnych"

Normy PN dla „śrub i śrub dwustronnych" podają 11 klas własności mechanicznych: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6 (wg PN-M), 6.8, 8.8, 9.8 (wg PN-EN ISO), 10.9, 12.9. Oznaczenie składa się z dwóch liczb. Pierwsza to 0,01 nominalnej wytrzymałości na rozciąganie (0,01*Rm.) w MPa. Druga to 10 krotność ilorazu granicy plastyczności (Re) do nominalnej granicy wytrzymałości (Rm) - 10*Re/Rm. Klasy własności mechanicznych są podane dla temperatury pokojowej.


Przykład 1:

• Rm = 500 MPa

• Re = 400 MPa

• 0,01 * Rm = 0,01*500 =5

• 10* (Re/Rm) = 10*(400/500) = 8
  Stąd - klasa 5.8


  Przykład 2:

• Rm = 500 MPa

• Re = 300 MPa

• 0,01 * Rm = 0,01*500 =5

• 10* (Re/Rm) = 10*(300/500) = 6
  Stąd - klasa 5.6

Poza wytrzymałością na rozciąganie i granicą plastyczności, śruby w danej klasie własności mechanicznych powinny spełniać, także inne wymagania dotyczące własności mechanicznych Śruby calowe wykonane wg norm amerykańskich (wg SAE J429) mają klasy własności 1, 2, 5, 8.

Ad 7. Klasyfikacja przekładni cięgnowych

• Pasowe

• Łańcuchowe

• Linowe

Ad 8 Sprawdzić, dokonując odpowiednich obliczeń, dlaczego śruba M6 obciążona siłą rozciągającą, została zerwana, a inna śruba o takim samym wymiarze obciążona taką samą siłą nie została zerwana? Podać parametry geometryczne i materiałowe obu śrub.

Tutaj jedynym wyjaśnieniem jest to, że były wykonane z różnych materiałów, a więc naprężenia graniczne były różne i nastąpiło zerwanie, a także drugim możliwym parametrem który różnił owe dwie śruby była długość śruby.

Ad 9 Wymień występujące w konstrukcjach mechanicznych rodzaje obciążeń i naprężeń

Obciążenia - statyczne, dynamiczne

Naprężenia - ścinające, zginające, skręcające

Ad. 10 . Zasada obliczeń spoiny pachwinowej, podaj niezbędne wzory

Ścinanie

Zginanie

Rozciąganie:

Ad 11 . Klasyfikacja Sprężyn

Ad. 12 Podaj parametry geometryczne sprężyny niezmienne w czasie jej pracy

Niezmiennymi parametrami sprężyny w trakcie jej pracy są:

• liczba zwojów sprężyny - z

• długość całkowita zwojów czynnych (długość drutu) - L_d

• średnia średnica sprężyny - D

_{Ogólnie sprężyna:}

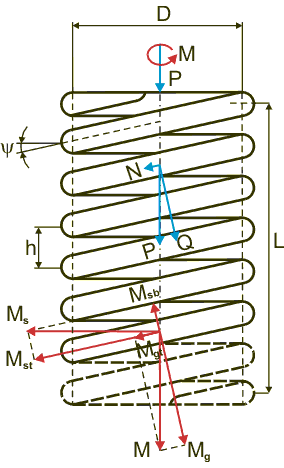

Rozważmy przypadek ogólny stanu obciążenia walcowej sprężyny śrubowej, obciążonej osiowo siłą P i momentem M, działającym na czołach sprężyn w płaszczyźnie prostopadłej do jej osi (rys.1). Moment M może być wywołany obciążeniami zewnętrznymi, warunkami zamocowania lub występowaniem sił tarcia na czołach. Wprowadzenie obciążeń zewnętrznych P i M pozwala w analizie obciążeń wewnętrznych ująć zarówno grupę sprężyn naciskowych, naciągowych, jak i grupę sprężyn skrętnych. Podstawowe parametry geometryczne walcowych sprężyn śrubowych podano na rys.1 i rys.2.

Rys.6. Stan obciążenia walcowej sprężyny śrubowej.

Oznaczenia:

• D - średnia średnica sprężyny,

• L - wysokość sprężyny,

• h - skok zwojów,

• z - liczba zwojów sprężyny,

• y - kąt wzniosu linii śrubowej zwoju,

• L_d - długość całkowita zwojów czynnych (długość drutu),

• j - całkowity kąt centralny sprężyny,

• M_g - moment gnący,

• M_s - moment skręcający.

Ad 13 Naszkicuj przykład konstrukcji z dwóch różnych profili hutniczych z połączeniem nitem dwuciętym

Nie mam jak narysować

Ad 14 . Podaj cechy geometryczne gwintu metrycznego

Gwint metryczny jest podstawowym znormalizowanym gwintem złącznym. Do jego zalet należy duża wytrzymałość ze względu na duży kąt gwintu. Natomiast wadami gwintu są niedokładne osiowanie oraz niska sprawność.

d - średnica gwintu - jest to średnica okręgu opisanego na zewnętrznych wierzchołkach gwintu w prostopadłym przekroju poprzecznym śruby. Średnica ta odpowiada średnicy wewnętrznej D nakrętki.

Kąt zarysu gwintu 60º.

P - skok gwintu

Oznaczenie gwintu metrycznego trójkątnego: M

Ad. 15 . Klasyfikacja przekładni bezcięgnowych

Przekładnia mechaniczna - przekładnia, w której zastosowano połączenia mechaniczne w celu uzyskaniu transmisji mocy i zmiany parametrów ruchu.Przekładnie mechaniczne dzielą się na:

1. przekładnie cięgnowe

2. BEZCIĘGNOWE:

3. przekładnie cierne

4. przekładnie zębate

---
