2 (238)


ODBIÓR SUPERHETERODYNOWY

5. Częstotliwość dostrojenia odbiornika 102MHz. Częstotliwość pośrednia 10,7MHz Wyznaczyć częstotliwości 5 najistotniejszych kanałów niepożądanych przy podaniu na wejście odb. pojedynczego sygnału zakłócającego.

(rozumiem ze to jakby zadanie obliczeniowe )

fp=10,7MHz

fs=102mHz

0x08 graphic

A to sciąga jak komuś się nie chce liczyć.

0x01 graphic

8. Rola obwodów wejściowych w odbiorniku superheterodynowym

Selektywny obwód wejściowy powinien cechować się odpowiednią selektywnością, mieć odpowiednią szerokość pasma przenoszonych częstotliwości. Odpowiedni zakres przestrajania, oraz przekazywać sygnały z anteny do następnego stopnia z jak najmniejszymi stratami.

Czyli :

- Odseparowywać sygnał pożądanych od zakłóceń (selektywność)

- Doprowadzać go do z możliwie dużą amplitudą do obwodów I stopnia wzmacniającego

- Szczególnie w odbiornikach superheterodynowych, powinny tłumić sygnał lustrzany.

- wytłumienie częstotliwości pośredniej które mogą dostać się z anteny do odbiornika. (eliminator p.cz)

… (Stosuje się w obwodach we. pewne dodatkowe środki tłumiące syg. Lustrzane fl. Osłabienie fl z uwzględnieniem wpływu sprzężenia z anteną określa się przez tłumienność: γR-wykorzystanie obw. we przy fR (cz. rezonansowa); γL-wykorzystanie obw. we. przy fl (lustrzanka)

Stosuje się dodatkowe eliminatory lustrzanki w postaci szereg. Lub równoległych obw. rezonansowych lub przez kompensacje lustrzanki ) …

(Mieszacz - powinien mieć duze nachylenie charakterystyki przemiany częstotliwości oraz duze wzmocnienie przemiany. Napiecie heterodyny i wyjściowe napiecie sygnalu w.cz powinny w jak najmniejszy stopniu przenikac na wyjscie mieszacza. )

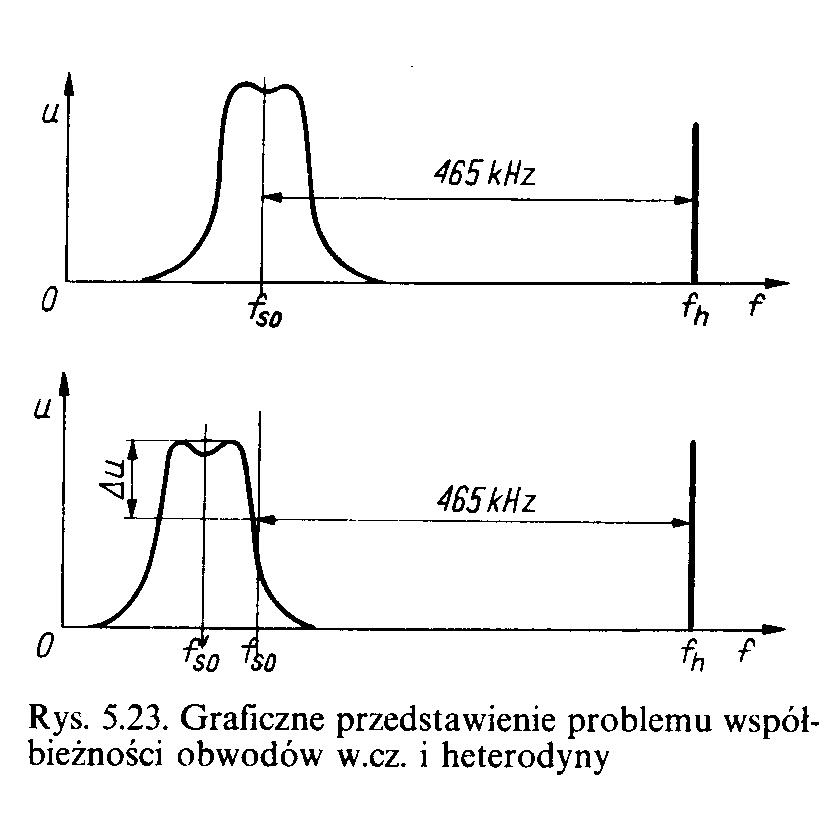

9. Skutki niedokładnego spełnienia warunku współbieżności w odbiorniku superheterod

W urządzeniach radiowych istnieje potrzeba jednoczesnego przestrajania kilku obwodów rezonansowych. Przykładem takiego urządzenia jest odbiornik z przemianą częstotliwości. W odbiorniku z przemianą częstotliwości jednocześnie z przestrajaniem heterodyny są przestrajane wejściowe obwody rezonansowe.

W całym zakresie przestrajania różnica między częstotliwością heterodyny a częstotliwością rezonansową obwodów wejściowych powinna być stała i równać się częstotliwości pośredniej.

Więc maksymalna odchyłka częstotliwości rezonansowej obwodów wejściowych w stosunku do fs nie może być większa niżeli 10 - 15 %. Wówczas spadek wzmocnienia obwodów w.cz mieści się w dopuszczalnych granicach oraz unika się pracy na zboczu krzywej przenoszenia., co prowadzi do zniekształceń sygnału w torze, pogorszenie czułości użytkowej . Trudność utrzymania warunku współbieżności polega na tym, że są to obwody pracujące dla różnych częstotliwości na ogół o różnych dobrociach i innego rodzaju (obw we(filtry w.cz) -> LC, obw heterodyny - RC).

0x08 graphic

…(Podczas przestrajania obwodu heterodyny jednocześnie z pozostałymi obwodami strojonymi powstaje błąd tym mniejszy im: - mniejsza jest fp (f p.cz.) w porównaniu z fs (sygnał odbierany).

- mniejszy jest stosunek maksymalnej do minimalnej częst. sygnału.

Błąd ten powoduje że:

-syg. wyselekcjonowany w obwodach we jest mniejszy niż możliwy do uzyskania z powodu przesunięcia względem siebie rezonansów w kolejnych stopniach,

- maleje czułość odbiornika

- maleje wzmocnienie kolejnych stopni przestrajanych odbiornika

Jeśli błąd dostrojenia jest większy przy większych częstot. to wpływ tego błędu na pracę odb. jest prawie stały.)…

10. Wybór częstotliwości pośredniej

Odbiór heterodynowy polega na przetworzeniu odbieranego sygnału w.cz na sygnał o innej częstotliwości zwanej częstotliwością pośrednia. (p.cz). Częstotliwość pośrednią otrzymuje się w stopniu przemiany w wyniku wzajemnego mieszania na elemencie nieliniowym napięcia odbieranego sygnału w.cz i generatora lokalnego zwanego heterodyną.

Częstotliwość heterodyny jest równa sumie lub różnicy częstotliwości odbieranego sygn i heterodyny

FP = FS - FH

FP = FH - FS

FP - częstotliwość pośrednia

FH - częstotliwość heterodyny

FS - częstotliwość odbieranego sygn. w.cz

Wybór fp.cz decyduje o jakości odbioru radiowego. Podczas przemiany częstotliwości mogą powstać zakłócenia wywołane obecnością sygnału lustrzanego. Dla uniknięcia zakłóceń pochodzących od sygn lustrzanych należy wybierać częstotliwość pośrednią możliwie dużą (lustrzanka poza zakresem charakterystyki przenoszenia) wtedy odbiór sygnału pożądanego jest niezakłócony. Z kolei na selektywność i wzmocnienie wzmacniaczy p.cz. korzystnie jest stosować możliwie małą f p.cz Fp<Fs .

Podsumowując mała f p.cz -> selektywność

Duża f p.cz -> wytłumienie lustrzanki

AM~ 465kHz i 2MHz (W nowszych odbiornikach wyższa)

FM~ 10,7 MHz

Wybór: fp =fh + fs ; fp = | fh - fs | - stosowana

Patrz punkt 10

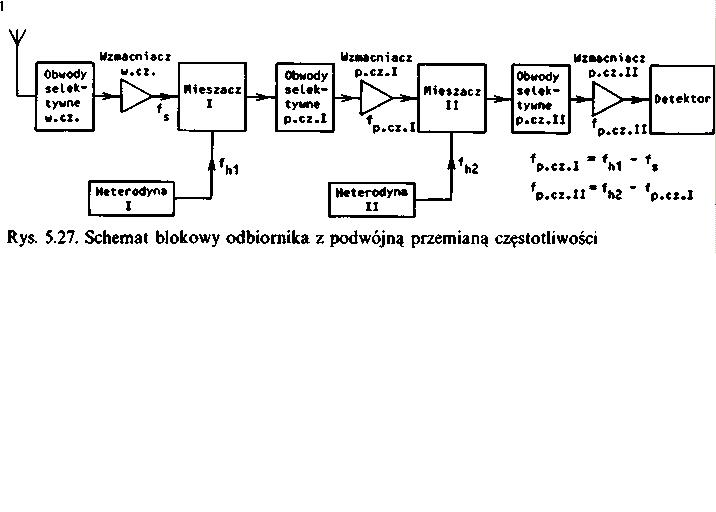

11. Podwójna przemiana częstotliwości Cel stosowania, Schemat blokowy odbiornika i jego cechy charakterystyczne,

Jak wiadomo podczas przemiany częstotliwości mogą powstac zakłócenia wywolane obecnością sygnalu lustrzanego. Zamiast jednej częstotliwości pośredniej powstają także w mieszaczu produkty od sygnału lustrzanego, dlatego wybieramy dość dużą częstotliwość pośrednią bądź stosujemy układy z podwójną przemianą częstotliwości. Tutaj w celu usunięcia z charakterystyki przenoszenia odbiornika częstotliwości lustrzanej stosujemy możliwie dużą pierwszą częstotliwość pośrednią (2Mhz) natomiast druga wynosi już standardowo 465 kHz.

Podsumowująć we wzmacniaczu p.cz :

- Pierwsza częstotliwość jest duża i zapewnia skuteczne tłumienie sygnałów lustrzanych,

- Druga natomiast jest mała i zapewnia uzyskanie odpowiedniej selektywności.

0x08 graphic

0x01 graphic
