1. Polimery - wstęp.

 Tworzywa sztuczne = tworzywa polimerowe =materiały polimerowe

 Polimer - wiele merów - modyfikacja przez dodatki. Polimer to związek
wielocząsteczkowy (łańcuch makrocząsteczkowy).

- A- A - A -A - …

- A - mer

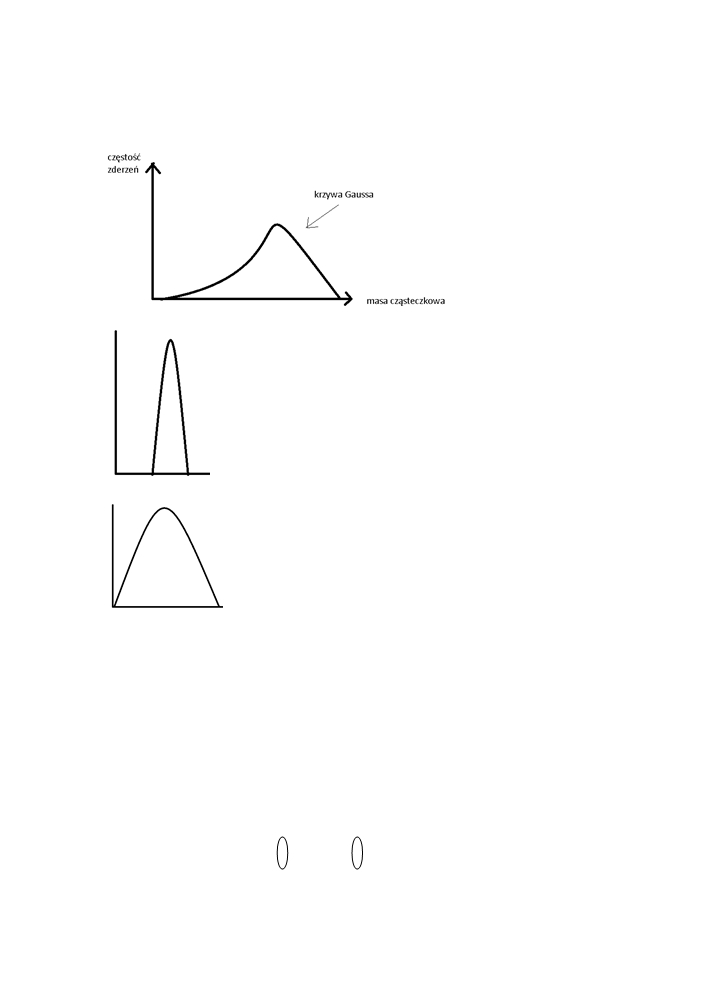

 Zjawisko polidyspersji (różna długość łańcucha)

 Materiał trudno przetwarzalny

 Materiał łatwo przetwarzalny

Krótkie łańcuchy ułatwiają przetwórstwo.
Długie łańcuchy są bardziej wytrzymałe.
 Ciężary cząsteczkowe (łańcuchy)

Od około 100 000 - 3 000 000

[CH₂ - CH₂] => masa cząsteczkowa = 28

↑ ↑

12+2 12+2

o Polimer liniowy ( brak rozgałęzień) - A - A - A -A -A -

o Materiał rozgałęziony (polimer) - A - A - A -A -A -

|

A

Grupa końcowa A - A - A - A

o A - A - A -A -A -

|

A

|

A - A - A -A -A -

← nie są aktywne chemicznie

Polimery usieciowane (materiały nietopliwe i nierozpuszczalne)

 Nauka o dodatkach - modyfikacja polimerów

2. Podział tworzyw polimerowych.

I.

a) termoplastyczne

b) termoutwardzalne

c) chemoutwardzalne

d) elastamery

II. Podział tworzyw termoplastycznych ze względu na strukturę:

a) krystaliczne (semi - krystaliczne)

b) amorficzne (bezpostaciowe

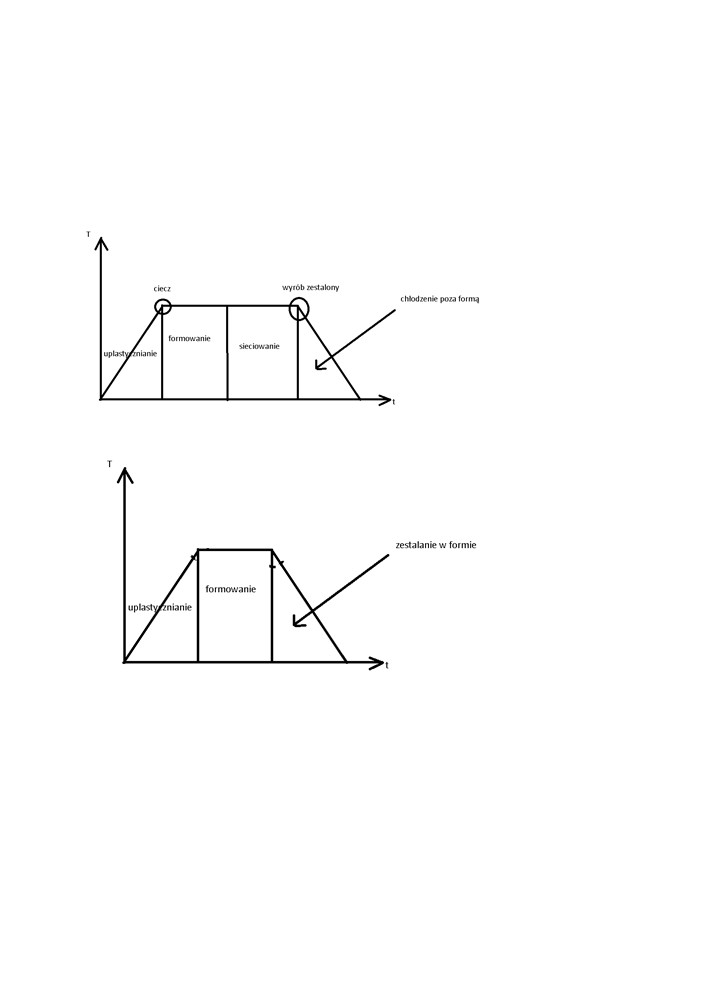

3. Tworzywa termoutwardzalne.

Usieciowany - nietopliwy i nierozpuszczalny pod działaniem rozpuszczalników - pęczenie

4. Tworzywa termoplastyczne.

_{Tformy < Tkrystalizacji (Temperatura formy} 3-90^oC)

W trakcie chłodzenia - tworzenie struktury krystalicznej i/lub amorficznej. Polimer jest topliwy i nierozpuszczalny.

5. Tworzywa termoplastyczne.

I. Krystaliczne:

 Polietylen PE

 Polipropylen PPI
 Poliamid PA

 Policzterofuoroetylen PTFE  Politereftalan butylenu PBT  Poliacetal POM

II. Amorficzne (przezroczyste):
 Polistyren PS

 Polimetakrylan metylu PMMA

 Poliwęglan PC

III.

 Polichlorek winylu PVC

 Politereftalan etylenu PET (bardzo wolno krystalizuje)

6. Polietylen H H H

- [CH₂ - CH₂] -_n | | |

- C - C - C -

| | |

H H H

 ρ < 1

 polimer krystalizujący w temperaturze 97-120^oC  T_m = 107-135 ^oC (topnienia)

 T_g = - 110 ^oC (temp. zeszklenia)

 Bardzo dobra odporność na działanie czynników chemicznych

Przetwórstwo:

Wytłaczanie, wytłaczanie z rozdmuchiwaniem, wtryskiwanie, prasowanie, nakładanie powłok, formowanie rotacyjne

Rodzaje:

 LDPE - niska gęstość

 LLDPE - liniowy niskiej gęstości

 MDPE - średniej gęstości (rury gazowe, wodne itp.)  HDPE - wysokiej gęstości (liniowy)

Gęstość 0,935-0,96

 UHMWPE - gęstość > 0,96

Bardzo długie łańcuchy, np. endoprotezy

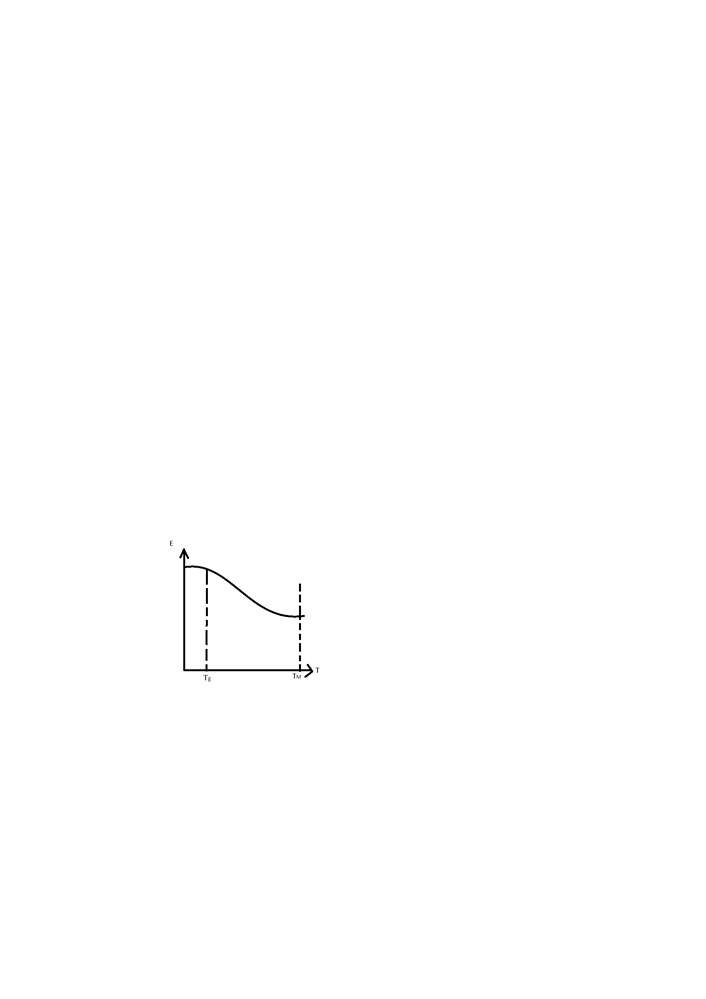

 T_g - przejście ze stanu kruchego do stanu podatnego

7. Polipropylen PP H H H H

- [CH₂ - CHCH₃] -_n | | | |

- C - C - C - C -

| | | |

H CH₃ H CH₃

 ρ < 1

 T_k = 125 - 130^oC

 T_m = 167(PPα) - 156 ^oC(PPβ)  T_g = - 10 ^oC

 Bardzo dobra odporność na działanie czynników chemicznych, dobre
właściwości mechaniczne, łatwość modyfikacji strukturalnej
(heterogeniczna nukleacja)

Przetwórstwo:

Wtryskiwaie, wytłaczanie, formowanie rotacyjne, form. próżniowe, prasowanie

Homopolimer - mery jednego rodzaju
Kopolimer - mery różnego gatunku

- PP - PP -PE - PE - PP -PP - PE - PE

8. Poliamid 6 (PA6) - [NH(CH₂)₅ - CO-] -_n  ρ 1,01 - 1,12

 T_m = 180 - 255 ^oC

 Wada PA6 - chłonie wodę
 Fl. konstrukcyjne, El, sem.
