WYDZIAŁ MECHANICZNY |
L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH |
Nazwisko i imię |
|||
W SZCZECINIE |
Nr ćw.
9 |
Temat ćwiczenia Silniki asynchroniczne Silnik klatkowy zasilany z przemiennika częstotliwości |
Geisler Marcin
Rok akad. 1999/00 |
||
Data wyk. ćwicz. 05.06.2000 |
Data odd. spr. 12.06.2000 |
Ocena |
Podpis wykł. |
Rok studiów II MC Zespół nr I
|
Po wykonaiu pomiarów obliczłem interesujące mnie wielkości z poniższych wzorów:
moc dostarczoną z sieci P3f = 3 PR
moc na wale silnika
sprawność układu silnik - przemiennik częstotliwości
współczynnik mocy układu silnik - przemiennik częstotliwości
Wyniki pomiarów i obliczeń umieściłem w tabeli pomiarowej:
f |
UR |
IR |
PR |
n |
M |
UP |
IP |
P3f |
PW |
|
cos |
UP/f |
Hz |
V |
A |
W |
min-1 |
Nm |
V |
A |
W |
W |
- |
- |
- |
50 |
225 |
1,2 |
100 |
1494 |
0,8 |
360 |
2,2 |
300 |
125 |
0,42 |
0,37 |
7,2 |
50 |
225 |
2 |
160 |
1484 |
2 |
360 |
2,3 |
480 |
311 |
0,65 |
0,36 |
7,2 |
50 |
225 |
2,6 |
280 |
1470 |
4 |
360 |
2,5 |
840 |
616 |
0,73 |
0,48 |
7,2 |
50 |
225 |
4,2 |
460 |
1449 |
6 |
360 |
3 |
1380 |
910 |
0,66 |
0,49 |
7,2 |
35 |
225 |
1 |
90 |
1042 |
1 |
255 |
2,2 |
270 |
109 |
0,40 |
0,40 |
7,3 |
35 |
225 |
1,4 |
140 |
1034 |
2 |
255 |
2,2 |
420 |
217 |
0,52 |
0,44 |
7,3 |
35 |
225 |
2,2 |
200 |
1019 |
4 |
255 |
2,4 |
600 |
427 |
0,71 |
0,40 |
7,3 |
35 |
225 |
3,1 |
310 |
1000 |
6 |
250 |
2,9 |
930 |
628 |
0,68 |
0,44 |
7,1 |
50 |
225 |
3,1 |
350 |
1461 |
5 |
350 |
2,7 |
1050 |
765 |
0,73 |
0,50 |
7,0 |
40 |
225 |
2,6 |
280 |
1160 |
5 |
290 |
2,6 |
840 |
607 |
0,72 |
0,48 |
7,3 |
30 |
225 |
2,4 |
230 |
855 |
5 |
220 |
2,6 |
690 |
448 |
0,65 |
0,43 |
7,3 |
20 |
225 |
1,6 |
160 |
706 |
5 |
180 |
2,5 |
480 |
370 |
0,77 |
0,44 |
9,0 |

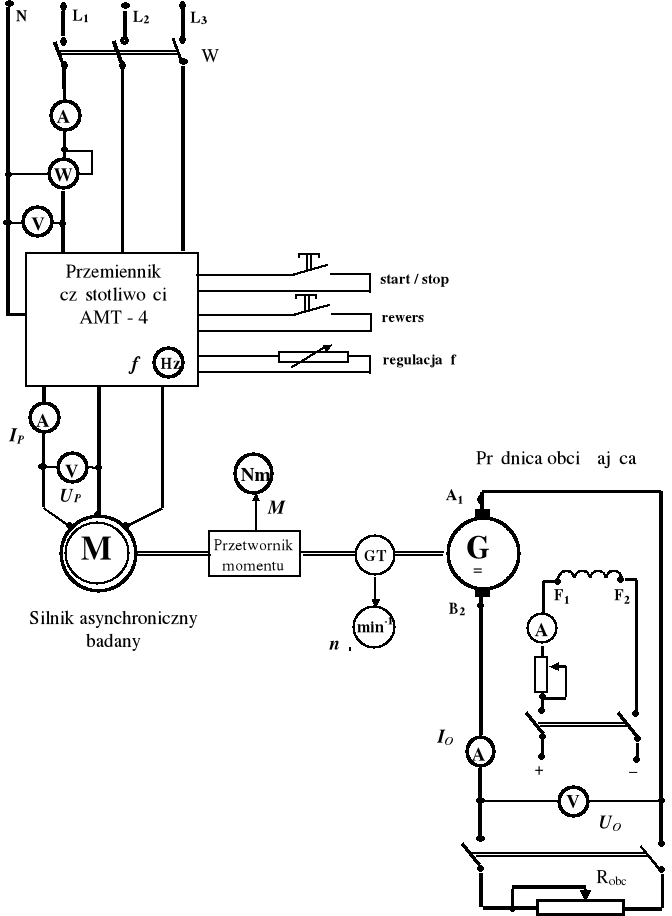

Schemat układu pomiarowego
