CHARAKTERYSTYKI TECHNICZNE SZYN

Rys. 1 Przekrój poprzeczny szyny UIC60

Rys. 2 Przekrój poprzeczny szyny S49

Rys. 3 Przekrój poprzeczny szyny 60E1

Tablica 1

Charakterystyki szyn typu UIC 60 i S49

Parametr	Jednostka	Typ szyn
				UIC60	S49
Masa	kg/m	60,34	49,43
Wysokość	mm	172	149
Standardowe długości	m	25	30, 25, 15
Szerokość stopki	mm	150	125
Szerokość główki	mm	72	67
Grubość szyjki	mm	16,5	14
Średnica otworów łubkowych	mm	30	30
Powierzchnia przekroju	mm^2	7686	6297
Moment bezwładności Ix	10^-8m^4	3055	1819
Moment bezwładności Iy	10^-8m^4	513	320
Wskaźnik wytrzymałości	10^-6m^3	335,5	240

Tablica 2

Charakterystyki innych typów szyn leżących w torach kolejowych

Typ szyny	Masa [kg/m]	Wysokość	Szerokość stopki	Szerokość główki	Grubość Szyjki	Odległość otworów na śruby łubkowe			Średnica Otworów do śrub łubkowych	Standardowe długości szyn [m]
														x	y	z
				[mm]
S42	42,48	140	125	68	13	46	170		34	30, 18, 15
C	47,97	147	130	68	14	46	170	-	34	30, 18, 15
L	36,05	130	116	60	12	46	170	-	32	18, 15
8a/b	41,0	138	110	72	14	a) 61 b) 61	120 120	- 165	30	15, 12
15a/c	40,5	144	110	72	14	a)50,5 c)50,5	100 165	230	30	15, 12
S45	45,25	142	125	67	14	46	165		30	18, 15
S41	40,95	138	125	67	14	46	165		30	18, 15
6d/e	33,4	134	105	58	11	d)61 e)61	120 120	150	30	15, 12
39 a/b (IIa)	38,42	135	114	68	13	a)56 b)56	110 155	160	25	10,67
38 a/b (III a)	33,48	128	110	60	12	a)56 b)56	110 155	160	25	12,8
X a	53,65	125	110	58	12	49 49	125 250	125	32	12,5

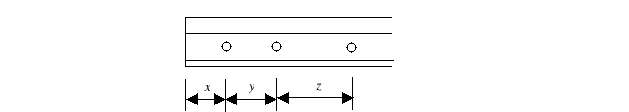

Odległości pomiędzy otworami na śruby łubkowe wg poniższego schematu:

---
